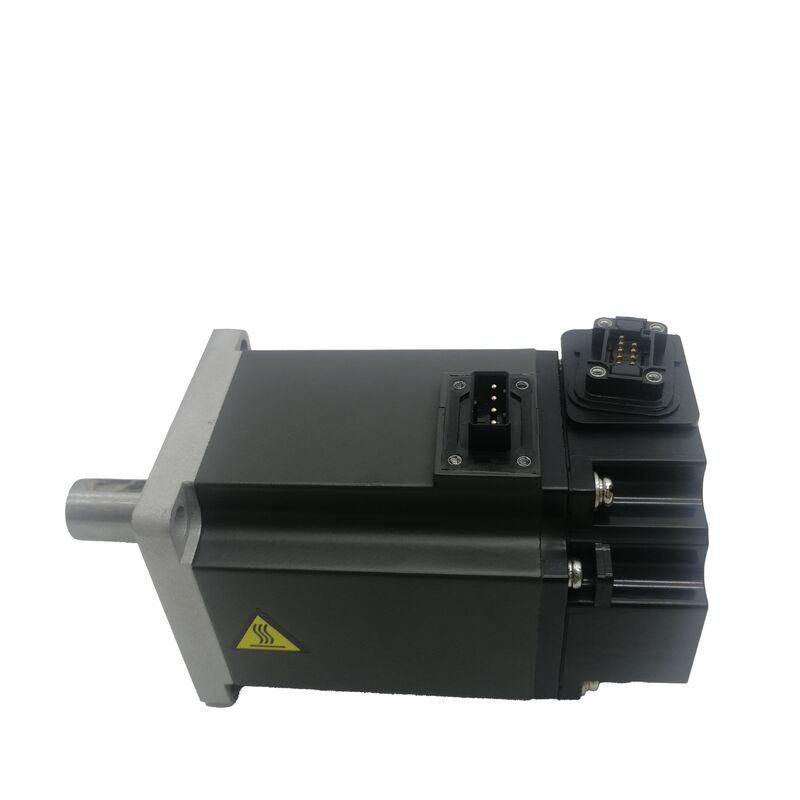

Motor servo AC Mitsubishi Electric HF-KE43JW1-S100

400W | 1,3 Nm nominal | 3000 RPM | Codificador incremental de 17 bits | Retén de aceite | Conector frontal W1 | Compatible con Super MR-E | IP65 | Brida de 60x60 mm

Un motor específico para un sistema específico

No todos los servomotores de la línea de un fabricante son intercambiables a nivel de variador, y el HF-KE43JW1-S100 lo ilustra claramente. Si bien comparte su clase de potencia de 400W y su huella de brida de 60x60 mm con el HF-KE43 estándar, esta variante presenta tres especificaciones adicionales que definen precisamente su lugar: un retén de aceite en la salida del eje, un formato de conector frontal W1 y una designación -S100 que lo marca como parte del sistema Super MR-E de Mitsubishi.

La plataforma Super MR-E —que comprende la serie de motores HF-KE con designación W1-S100 y el amplificador MR-E-40A-KH003— se introdujo para mejorar tanto la conectividad como la compatibilidad con mejoras relacionadas con el codificador sobre la serie MR-E estándar anterior. El conector W1 del motor se orienta hacia adelante (hacia la cara frontal del motor) en lugar de radialmente hacia afuera del cuerpo, un cambio de diseño que simplifica el enrutamiento de cables en espacios reducidos de la máquina y reduce la probabilidad de tensión en el conector debido al peso o la vibración del cable.

El retén de aceite —indicado por la "J" en el número de modelo— es la otra característica física definitoria. Se encuentra en el punto de salida del eje de la carcasa del motor y crea una barrera contra la neblina de aceite, el fluido de corte y los contaminantes atmosféricos que pueden migrar al cuerpo del motor a través del orificio del eje. Para máquinas herramienta, líneas de procesamiento de alimentos y automatización de procesos húmedos, esta protección no es opcional, es un requisito previo para una vida útil fiable del motor en servicio.

Especificaciones técnicas

El retén de aceite: qué hace y cuándo lo necesita

Los servomotores estándar —incluido el HF-KE43 base sin el sufijo J— dependen del ajuste de precisión entre el eje y la carcasa del rodamiento delantero del motor para una exclusión ambiental básica. En entornos limpios y secos, esto es suficiente. En entornos donde hay neblina de aceite —ejes de máquinas herramienta adyacentes a cajas de engranajes lubricadas con aceite, zonas de salpicaduras de fluido de corte o líneas de procesamiento de alimentos que funcionan en húmedo— el orificio del eje se convierte en una vía de entrada. El aceite atraído por capilaridad o las fluctuaciones de presión de aire alrededor del eje giratorio contamina el codificador con el tiempo, provocando finalmente errores de señal o fallos del codificador.

El retén de aceite instalado en el HF-KE43JW1-S100 elimina esta vía de entrada. Un retén de labio que presiona contra el eje del motor en la carcasa frontal crea una barrera mecánica positiva. El retén está clasificado para funcionar dentro del rango de velocidad de funcionamiento del motor, y su presencia no afecta las características de par o velocidad del motor.

Un punto práctico a tener en cuenta: el retén de aceite aumenta ligeramente la carga de fricción en el eje al arrancar, lo que solo es relevante en aplicaciones que implican cargas de fricción extremadamente bajas e inercia baja. Para la gran mayoría de las aplicaciones de máquinas herramienta y automatización, el efecto es insignificante.

Conector W1 frente a conector estándar: una diferencia práctica de instalación

La designación W1 describe la orientación del conector. En los motores de la serie HF-KE estándar, los conectores de codificador y de alimentación salen radialmente del cuerpo del motor. En la variante W1, los conectores se orientan hacia adelante, saliendo de la misma cara que la brida de montaje. Este cambio, aparentemente menor, tiene consecuencias reales en la integración de la máquina:

En aplicaciones donde el motor está montado en una cavidad, dentro de una columna de máquina o con un reductor directamente en el eje, los conectores radiales obligan al cable a doblarse 90° inmediatamente después del conector, un punto de tensión que acelera el desgaste del cable y el conector. El conector W1 frontal permite que los cables salgan directamente de la cara del motor sin la curva abrupta, reduciendo la tensión mecánica del cable en la terminación del conector.

Para los fabricantes de máquinas que estandarizan esta familia de motores en múltiples ejes, la orientación W1 también ofrece una geometría de enrutamiento de cables consistente independientemente del ángulo de montaje del motor.

Super MR-E: dónde encaja la designación -S100

La serie MR-E fue la plataforma servo de propósito general de Mitsubishi, ocupando el nivel inferior a la línea MR-J3/MR-J4 con todas las funciones: interfaz más simple, menor costo de hardware, adecuada para la mayoría de las aplicaciones de control de posición de tren de pulsos y referencia de velocidad analógica. El Super MR-E (amplificadores MR-E-□A-KH003) refinó esta plataforma con software mejorado, comportamiento de autoajuste actualizado y soporte para las variantes de motor con conector W1.

Los motores marcados con -S100 están específicamente verificados y especificados para su uso con estos amplificadores designados KH003. El emparejamiento no es arbitrario, refleja la matriz de compatibilidad amplificador-motor de Mitsubishi. El uso de un HF-KE43JW1-S100 con un MR-E-40A estándar sin la designación KH003 está fuera de la configuración admitida por Mitsubishi. Por el contrario, intentar usar un HF-KE43 estándar (sin el sufijo W1-S100) con un amplificador designado KH003 puede resultar en incompatibilidad de conectores.

Para los equipos de mantenimiento que buscan motores de reemplazo: verificar el -S100 (o su ausencia) contra el sufijo del amplificador existente es el primer paso antes de confirmar un pedido de reemplazo.

Dónde opera típicamente este motor

El HF-KE43JW1-S100 aparece con mayor frecuencia en tres categorías de aplicaciones industriales:

Ejes auxiliares de máquinas herramienta. Ejes de alimentación en tornos CNC, centros de fresado y rectificadoras —rotación de torreta, control de contrapunto, actuación de plato— a menudo operan en proximidad al aceite de corte. El retén de aceite y la clasificación IP65 hacen del JW1-S100 la opción correcta sobre el HF-KE43W1-S100 sin retén para estas posiciones.

Equipos de envasado y procesamiento de alimentos. Las líneas que funcionan en húmedo o bajo lavado periódico se benefician tanto de la clasificación del cuerpo IP65 como del retén de aceite, que juntos brindan defensa contra salpicaduras directas e infiltración de vapor.

Maquinaria textil y de impresión. Los ejes en unidades de bobina de urdimbre, guías de desplazamiento y rodillos de entrada encuentran aerosoles lubricantes de maquinaria adyacente. La característica de baja inercia de la serie HF-KE se adapta a las demandas de arranque-parada frecuentes de estos ejes, y el eje sellado extiende los intervalos de mantenimiento en entornos donde la limpieza periódica es la norma.

Equipos de ensamblaje automatizado. Cabezales pick-and-place, mesas indexadoras rotativas y pórticos multieje en líneas de ensamblaje de precisión donde la capacidad de par del eje de 400W se adapta a la carga mecánica, y donde la disposición de la máquina dicta la salida de cable frontal.

Preguntas frecuentes

P1: ¿Cuál es el amplificador exacto requerido para el HF-KE43JW1-S100 y se puede sustituir por un MR-E-40A estándar?

El HF-KE43JW1-S100 está especificado para su uso con el MR-E-40A-KH003, que es la variante "Super MR-E" del amplificador MR-E-40A. El sufijo KH003 identifica una revisión específica de firmware y hardware que admite el conjunto de parámetros y el conector de la familia de motores W1-S100. Un MR-E-40A estándar sin el sufijo KH003 está fuera de la configuración admitida por Mitsubishi para este motor y puede presentar incompatibilidad de conectores dependiendo de la revisión del amplificador. Al adquirir un amplificador de reemplazo para una instalación existente de HF-KE43JW1-S100, se debe hacer coincidir el modelo completo del amplificador, incluido el sufijo. No se recomienda mezclar motores designados KH003 con amplificadores no KH003 y puede producir problemas operativos que no están cubiertos por los diagnósticos de fallas estándar.

P2: ¿Contra qué protege realmente el retén de aceite y añade alguna carga al eje?

El retén de aceite en el HF-KE43JW1-S100 es un retén de tipo labio instalado en la salida del eje de la carcasa frontal del motor. Crea una barrera física contra la neblina de aceite, el fluido de corte, los vapores de grasa y el refrigerante líquido que de otro modo podrían migrar al interior del motor a través del espacio del orificio del eje. Sin el retén, estos contaminantes llegan al rodamiento delantero y, finalmente, al codificador, el componente más propenso a fallos en un entorno húmedo. El retén de aceite añade una pequeña cantidad de fricción al eje, medible al arrancar pero insignificante en cualquier condición de carga normal. Para la clase de potencia de 400W de este motor, la contribución de fricción del retén de aceite no es un factor de diseño relevante. El retén es eficaz en todo el rango de velocidad nominal del motor.

P3: ¿Puede el HF-KE43JW1-S100 reemplazar a un motor HC-KFE43 en una máquina existente?

Ambos motores comparten la misma brida de 60x60 mm y producen el mismo par nominal de 1,3 Nm / pico de 3,8 Nm a 3.000 RPM, por lo que el montaje mecánico y las características de carga son directamente comparables. Sin embargo, la interfaz del codificador, las conexiones de los pines del conector y la compatibilidad del amplificador son completamente diferentes. El HC-KFE43 utiliza un codificador incremental de 10.000 ppr y se empareja con el MR-E-40A (o MR-E-40AG para versiones con reductor), mientras que el HF-KE43JW1-S100 utiliza un codificador incremental de 17 bits (131.072 ppr) y requiere el MR-E-40A-KH003. No es posible un reemplazo mecánico directo sin cambiar el amplificador. Si una máquina existente utiliza motores HC-KFE43 con amplificadores MR-E-40A estándar, el reemplazo directo correcto sigue siendo el HC-KFE43 o una alternativa compatible con MR-E, no la variante W1-S100.

P4: ¿Está el HF-KE43JW1-S100 actualmente en producción y cuál es su estado de soporte?

El HF-KE43JW1-S100 ha sido descontinuado por Mitsubishi Electric. El motor de generación actual para la misma huella mecánica y clase de par es el HG-KN43J (compatible con MR-JE-40A) o el HG-KR43 (compatible con MR-J4-40A), ambos ofrecen codificadores absolutos mejorados de 17 bits o 22 bits y protección IP65. Para las máquinas existentes que utilizan el HF-KE43JW1-S100, el stock sigue estando disponible a través de distribuidores Mitsubishi y especialistas en automatización industrial, aunque la disponibilidad disminuirá con el tiempo. Para nuevos diseños de máquinas, la especificación de la serie de motores HG-KN o HG-KR actual es el enfoque preferido. La red de servicio de Mitsubishi Electric continúa brindando soporte para reparaciones y consultas técnicas para la plataforma MR-E/Super MR-E.

P5: ¿Qué cable de codificador es compatible al conectar el HF-KE43JW1-S100 al amplificador MR-E-40A-KH003?

El formato de conector W1 requiere el cable de codificador de la serie MR-E correspondiente diseñado para motores con conector W1. Estos son los cables MR-EKCBL□M de Mitsubishi Electric, donde la posición □ indica la longitud del cable (longitudes estándar de 2m a 20m). El conjunto de cables es distinto de los utilizados con motores HF-KE de conector estándar debido a la diferente orientación del conector y la asignación de pines en el extremo del motor. Al adquirir cables de reemplazo para instalaciones existentes, es esencial confirmar la compatibilidad del conector W1: los cables de codificador para las variantes HF-KE de conector estándar (no W1) no encajarán con el conector del JW1-S100. El extremo del amplificador termina en el puerto CN2 del MR-E-40A-KH003. Las recomendaciones de blindaje y enrutamiento de cables siguen las prácticas estándar de EMC de Mitsubishi: separar los cables del codificador de los cables de alimentación del motor y utilizar una conexión a tierra dedicada del cable en el chasis del amplificador.
