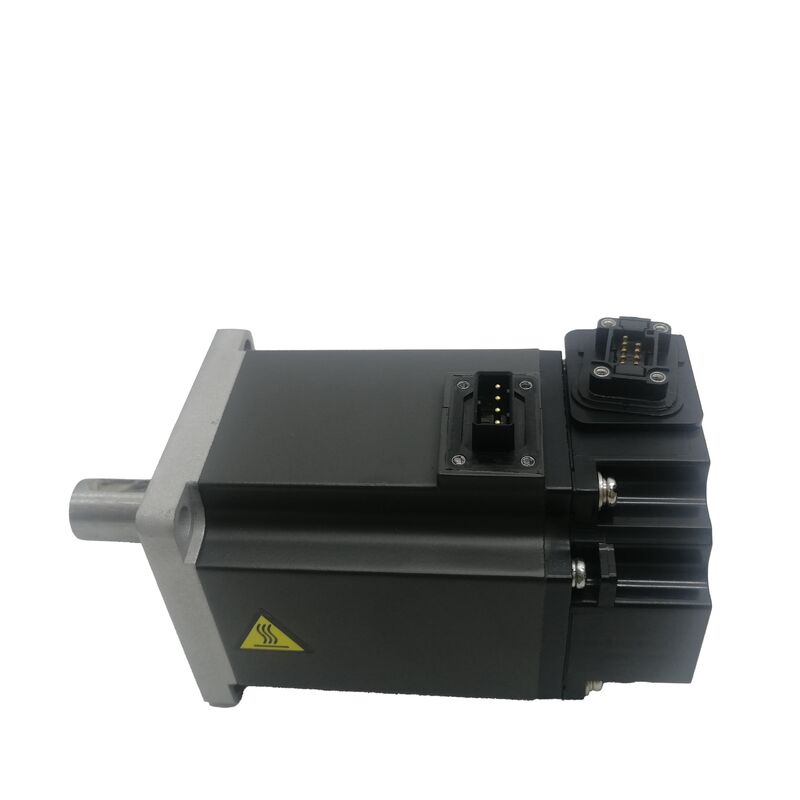

Mitsubishi HF-KE23JW1-S100 | Servomotor AC MELSERVO-J3
200W, 0.64Nm, 3000RPM, Eje con chaveta, Freno electromagnético, Retén de aceite, IP65
Número de pieza: HF-KE23JW1-S100
Serie: Servomotor AC MELSERVO-J3 -- Serie HF-KE
Condición: Nuevo
Descripción del producto
El Mitsubishi HF-KE23JW1-S100 es un servomotor AC de 200W de la serie MELSERVO-J3, de baja inercia y pequeña capacidad, de la gama HF-KE. Este motor cuenta con un eje con chaveta, freno electromagnético incorporado, retén de aceite y protección IP65. Ofrece un par nominal de 0.64 Nm y un par máximo de 1.9 Nm, con una velocidad nominal de 3.000 RPM y una velocidad máxima de 6.000 RPM. Su diseño compacto con brida de 60 × 60 mm lo hace ideal para aplicaciones con espacio de instalación limitado.
Especificaciones técnicas
| Salida nominal |
200 W (0.2 kW) |
| Par nominal |
0.64 Nm |
| Par máximo |
1.9 Nm |
| Velocidad nominal |
3.000 RPM |
| Velocidad máxima |
6.000 RPM |
| Tensión de alimentación |
Clase 200 VAC (trifásica) |
| Corriente nominal |
1.4 A |
| Tipo de eje |
Con chaveta |
| Freno |
Electromagnético, de resorte |
| Retén de aceite |
Sí |
| Protección de ingreso |
IP65 |
| Amplificador compatible |
Serie MR-J3 |
Características y beneficios clave
Diseño compacto de baja inercia
La serie HF-KE presenta rotores de baja inercia que permiten una rápida aceleración y desaceleración, lo que hace que estos motores sean ideales para aplicaciones de posicionamiento en máquinas de ensamblaje, sistemas de recogida y colocación, y equipos de embalaje, donde los tiempos de respuesta rápidos mejoran la eficiencia del ciclo.
Eje con chaveta para transmisión de par positiva
El eje con chaveta proporciona un acoplamiento rotacional positivo entre el motor y la carga, eliminando el deslizamiento y asegurando una transmisión de par fiable incluso bajo ciclos de trabajo exigentes y reversiones de dirección frecuentes.
Freno electromagnético para seguridad
El freno electromagnético de resorte mantiene la posición del eje cuando se desconecta la alimentación del servo, lo que hace que este motor sea adecuado para ejes verticales, aplicaciones inclinadas y cualquier carga que pueda deslizarse cuando se desenergiza.
Protección con retén de aceite
El retén de aceite en la salida del eje evita la contaminación por niebla lubricante, refrigerante y partículas en suspensión en el aire, lo que prolonga la vida útil de los rodamientos y la fiabilidad del motor en entornos industriales.
Construcción robusta
Con aislamiento de Clase F (clasificación de 155 °C), protección térmica incorporada y protección de ingreso IP65, este motor está diseñado para aplicaciones industriales de servicio continuo en entornos de fabricación exigentes.
Compatibilidad e instalación
El HF-KE23JW1-S100 está diseñado para su uso con amplificadores de servo Mitsubishi de la serie MR-J3. El sufijo S100 indica una configuración de cable estándar con conector para conexión directa con los cables de alimentación y encoder del motor. Para aplicaciones de 200W, se recomiendan los amplificadores MR-J3-20A o MR-J3-20B.
Preguntas frecuentes
¿El freno electromagnético requiere una fuente de alimentación separada?
Sí, la bobina del freno electromagnético requiere una fuente de alimentación de 24V CC del circuito de control de la máquina, conmutada por la señal de salida de interbloqueo del freno del amplificador MR-J3.
¿Es este motor adecuado para aplicaciones de eje vertical?
Sí, el freno electromagnético lo hace apropiado para ejes verticales donde las cargas deben mantenerse cuando se desconecta la alimentación del servo. El freno se activa instantáneamente al perder la alimentación para evitar la caída de la carga.
¿Cuándo es necesario el retén de aceite?
El retén de aceite es esencial cuando el motor opera cerca de mecanismos lubricados, como husillos de bolas con lubricación centralizada, transmisiones por correa con salpicaduras de lubricante o cualquier entorno con presencia de niebla de aceite.
¿Qué amplificador de servo se requiere?
Este motor es compatible con amplificadores de la serie Mitsubishi MR-J3. Para aplicaciones de 200W, utilice el MR-J3-20A (comando analógico/pulso) o el MR-J3-20B (comando de red SSCNET III).
