Nuevo Mitsubishi Servo Motor HF-KE13W1-S100 HFKE13W1S100 HF-KE13W1-S1OO

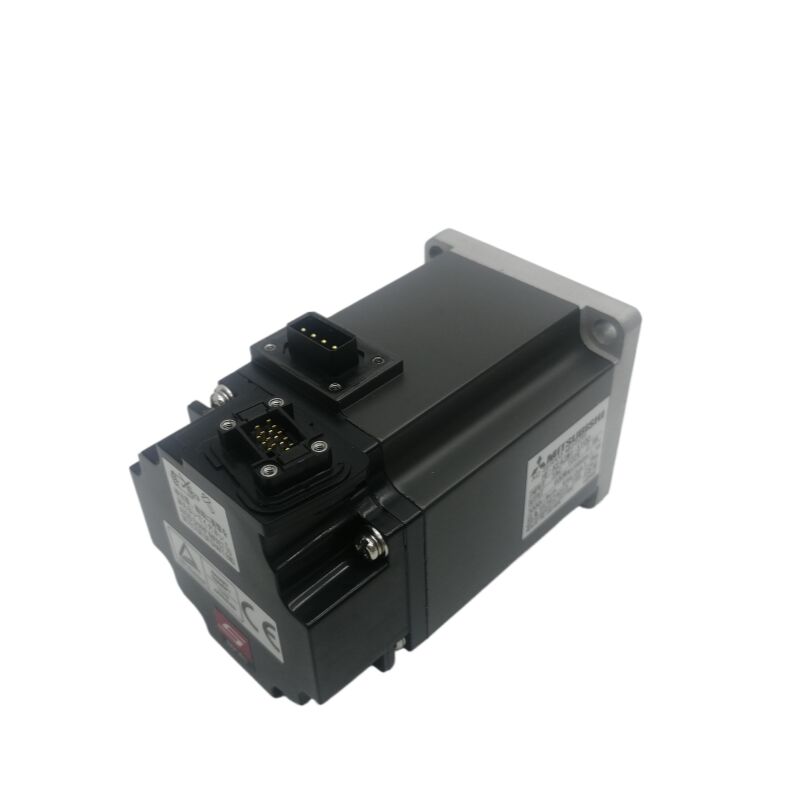

Servomotor Mitsubishi HF-KE13W1-S100

El Mitsubishi HF-KE13W1-S100 es un servomotor de CA compacto diseñado para un control de movimiento preciso en sistemas de automatización de carga ligera. Como parte de la serie HF, está posicionado para aplicaciones de servomotores de pequeña capacidad donde el control de velocidad estable, la aceleración sensible y el posicionamiento confiable son más importantes que la alta potencia de salida.

Con un diseño trifásico, una salida de 0,1 kW y una velocidad nominal de 3000 rpm, este modelo se adapta bien a ejes compactos utilizados en alimentadores, unidades de indexación, mecanismos de transferencia, equipos de embalaje y otros movimientos de máquinas pequeñas que exigen un rendimiento repetible en un espacio de instalación limitado.

En uso práctico, el HF-KE13W1-S100 es el tipo de servomotor que se elige típicamente para sistemas de movimiento Mitsubishi existentes donde el ajuste dimensional, el comportamiento de control predecible y el reemplazo sencillo son importantes.

Pertenece a una generación anterior de servomotores Mitsubishi y, en general, se considera una familia de modelos heredados, lo que lo hace especialmente relevante para el mantenimiento de máquinas, el soporte de repuestos y el trabajo de modernización en equipos instalados que ya se basan en plataformas MELSERVO anteriores.

Para los usuarios que mantienen equipos establecidos en lugar de diseñar desde cero, este motor sigue siendo una opción sensata cuando la prioridad es mantener intacta la arquitectura de la máquina.

Está diseñado para operar con el amplificador de servomotor correspondiente en lugar de como un motor independiente, y esa combinación a nivel de sistema es parte de lo que otorga a los ejes de servomotor Mitsubishi su precisión de control y respuesta dinámica.

En otras palabras, este no es simplemente un motor para rotación, es un componente de movimiento destinado al posicionamiento industrial en bucle cerrado.

Datos clave del producto

Descripción general del producto

El HF-KE13W1-S100 se entiende mejor como una solución de servomotor compacta para tareas de movimiento controlado en lugar de un motor de uso general. En muchas máquinas, se selecciona un servomotor de este rango de tamaño para manejar el posicionamiento de carrera corta, el movimiento de transferencia ligera, la indexación y el control de ejes sensible al tiempo.

Ahí es donde un servomotor de clase 100 W resulta útil: ofrece la respuesta controlada necesaria para el trabajo de automatización sin introducir el tamaño y la inercia de un paquete de accionamiento más grande.

La familia HF-KE se agrupa en la documentación de migración de Mitsubishi bajo motores de baja inercia y pequeña capacidad, lo que se alinea con el tipo de aplicaciones para las que se utiliza este modelo.

Desde un punto de vista de ingeniería, el valor de este modelo no reside solo en su potencia nominal básica. También reside en la facilidad con la que se integra en un entorno de servomotor Mitsubishi conocido. Para los equipos de mantenimiento, esto significa un menor riesgo de rediseño.

Para los propietarios de equipos, a menudo significa una vía más eficiente para restaurar la producción cuando una máquina antigua necesita un motor compatible en lugar de una conversión completa del sistema de control. La documentación de migración de Mitsubishi también muestra que los usuarios que se alejan de esta generación fueron guiados hacia las familias de motores HF-KN y HG-KN posteriores, lo que refuerza su posición como un motor heredado que sigue siendo relevante en los canales de servicio y reemplazo.

Por qué funciona bien en equipos industriales

Los ejes de automatización pequeños a menudo exigen un comportamiento rápido de arranque-parada, posicionamiento controlado y un rendimiento estable en ciclos repetidos. Un motor como el HF-KE13W1-S100 se adapta a estas condiciones porque se encuentra en la clase de servomotores de baja inercia y pequeña capacidad en lugar de en una categoría de motor de inducción de propósito general.

Eso es importante en aplicaciones donde el perfil de movimiento está estrechamente ligado a la temporización de la máquina, el espaciado del producto o la precisión del manejo repetitivo.

Otra ventaja práctica es su relevancia en los sistemas Mitsubishi instalados.

Cuando una máquina ya ha sido diseñada en torno a una plataforma de servomotor de la serie MR-E anterior, a menudo se prefiere una clase de motor coincidente para evitar cambios mecánicos o eléctricos innecesarios.

La documentación de Mitsubishi para la plataforma MR-E enumera explícitamente los motores HF-KE dentro de las series de servomotores compatibles, lo que ayuda a explicar por qué este modelo continúa apareciendo en la demanda de reemplazo y servicio incluso después de su descontinuación.

Notas de instalación y uso

Al igual que con otros servomotores industriales, la instalación correcta es tan importante como las especificaciones de la placa de identificación.

El motor debe montarse antes de cablearlo, conectarse a tierra correctamente y conectarse a través del amplificador de servomotor y la disposición de terminales correctos. Las instrucciones de seguridad de Mitsubishi también advierten contra el transporte del motor por el cable, el eje o el codificador, y contra el cableado del motor antes de que la instalación esté completa.

Estos son puntos estándar pero importantes en el trabajo de campo real, especialmente durante trabajos de reparación o reemplazo donde una instalación apresurada a menudo causa fallas evitables.

También vale la pena señalar que este motor es parte de un sistema de servomotor, no un paquete de motor directo a la red.

La plataforma de accionamiento asociada está diseñada para instalarse en un gabinete de control, y el método de cableado, la práctica de conexión a tierra y los componentes de protección son parte del diseño general del sistema de movimiento.

Por esa razón, el trabajo de reemplazo debe confirmar la compatibilidad del amplificador, la condición del cable, la coincidencia del conector y el ajuste mecánico del lado de la máquina antes de la puesta en marcha.

Preguntas frecuentes

P1. ¿Para qué tipo de aplicación es más adecuado el HF-KE13W1-S100?
Es más adecuado para ejes de servomotor de pequeña capacidad que requieren posicionamiento controlado, movimiento repetible de arranque-parada y respuesta estable en equipos de automatización compactos. Los ejemplos típicos incluyen alimentadores, unidades de indexación, mecanismos de transferencia y movimientos de embalaje ligeros.

P2. ¿Está este motor destinado a ser utilizado como un motor de CA independiente estándar?
No. Es un servomotor diseñado para operar con el amplificador de servomotor correspondiente como parte de un sistema de movimiento en bucle cerrado. Debe usarse en la configuración de servomotor Mitsubishi adecuada en lugar de conectarse como un motor de propósito general.

P3. ¿Sigue siendo el HF-KE13W1-S100 un modelo de producción actual?
Generalmente se considera una familia de modelos heredados o descontinuados. En la práctica de servicio, se adquiere con más frecuencia para mantenimiento, stock de reemplazo y soporte de máquinas existentes basadas en Mitsubishi.

P4. ¿Qué se debe verificar antes de reemplazar este servomotor?
Los usuarios deben confirmar la compatibilidad del amplificador, el ajuste del eje y la brida, la condición del conector y el cable, y los requisitos de carga mecánica del eje. En equipos más antiguos, verificar el sistema de servomotor completo antes de encenderlo es especialmente importante.

P5. ¿Qué precauciones de instalación son las más importantes?
El motor debe montarse antes de cablearlo, conectarse a tierra correctamente y manipularse sin levantarlo por los cables, el eje o el área del codificador. También debe conectarse solo a través de los componentes correctos del sistema de servomotor y la disposición del gabinete.
