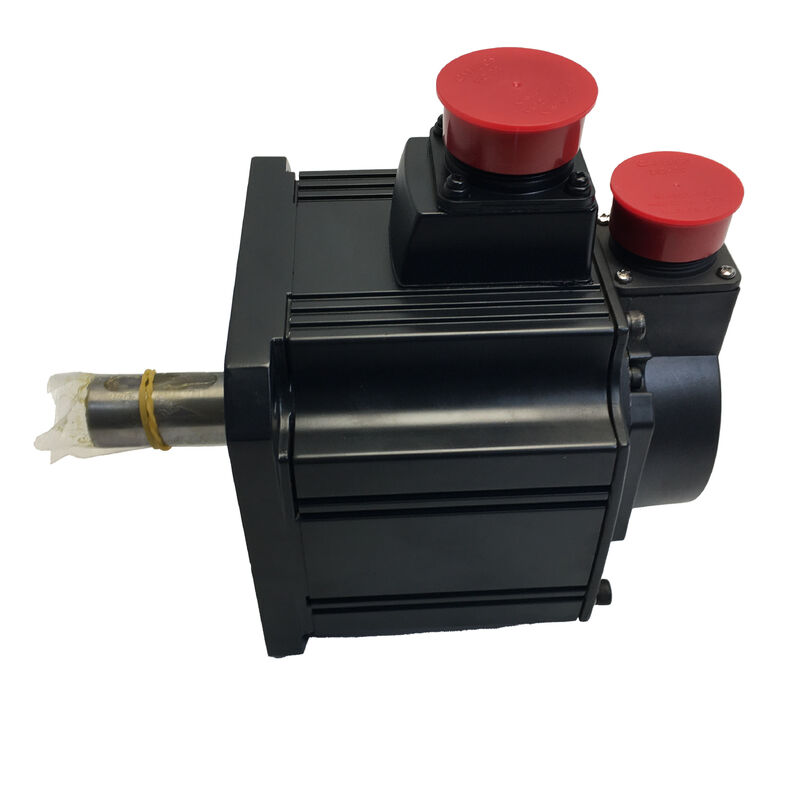

El motor de servo de corriente alterna de Mitsubishi HC-SFE102 HCSFE102 HC-SFE1O2

Mitsubishi HC-SFE102 | Serie HC-SF Motor Servo AC de Inercia Media — 1.0kW, 4.78Nm, 2000RPM, 123V, 6.0A, IP65, Clase F, 7.3kg

Número de pieza: HC-SFE102 (también HCSFE102)

Serie: MELSERVO Serie HC-SF — Motor Servo AC de Inercia Media, Capacidad Media

Potencia nominal de salida: 1.000 W (1.0 kW)

Par nominal: 4.78 Nm

Par máximo: 14.3 Nm

Velocidad nominal: 2.000 RPM

Tensión nominal de entrada: 123 VCA

Corriente nominal de entrada: 6.0 A

Peso: 7.3 kg

Clase de aislamiento: F (155°C)

Grado de protección: IP65

Tamaño de brida: 130 × 130 mm

Amplificador compatible: Serie MR-J2S

Condición: Nuevo / Reformado / Excedente

Descripción general

El Mitsubishi HC-SFE102 es un motor servo AC de inercia media de 1.0 kW de la serie HC-SF, con una potencia nominal de 2.000 RPM a una entrada trifásica de 123 V con una corriente nominal de 6.0 A.

Con un par nominal de 4.78 Nm y un par máximo de 14.3 Nm, proporciona la densidad de par y la escala física — brida de 130 × 130 mm, 7.3 kg — que requieren los ejes de avance de máquinas herramienta de gama media, los accionamientos de posicionamiento de cintas transportadoras y los equipos de automatización industrial de la clase de 1 kW.

El HC-SFE102 es el miembro de 1 kW de la familia HC-SF, situándose directamente por encima del HC-SFE52 de 0.5 kW de la misma serie. Ambos motores comparten la misma huella de montaje de 130 × 130 mm y la misma velocidad nominal de 2.000 RPM, lo que significa que una máquina diseñada en torno a cualquiera de los motores puede acomodar al otro con intercambiabilidad mecánica en la brida — solo las conexiones eléctricas, el dimensionamiento del amplificador y los parámetros del servo difieren.

Para una aplicación en la que el análisis de carga confirma que se requieren 1.0 kW y 4.78 Nm de par continuo en lugar de los 0.5 kW / 2.39 Nm del HC-SFE52, el HC-SFE102 proporciona ese aumento dentro del mismo envolvente mecánico.

El aislamiento de Clase F — clasificado hasta 155°C — proporciona el margen térmico que exige la operación industrial continua.

El motor puede soportar períodos de carga superior a la nominal sin que la temperatura del bobinado alcance un nivel que inicie la degradación del aislamiento, lo que proporciona tanto al motor como a los diseñadores del sistema un margen real contra fallos térmicos bajo los ciclos de trabajo variables que imponen las máquinas de producción reales.

Especificaciones clave

1.0 kW en la Serie HC-SF — Duplicando la Capacidad con la Misma Huella

Al pasar del HC-SFE52 (0.5 kW) al HC-SFE102 (1.0 kW) dentro de la familia HC-SF, se duplica la potencia nominal manteniendo la interfaz de montaje — la brida de 130 × 130 mm, el círculo de pernos y el diámetro de registro — idéntica.

El cuerpo del motor aumenta en profundidad para acomodar el volumen adicional de bobinado y el rotor más grande que produce el doble de par nominal, pero la huella vista por la cara de montaje del motor de la máquina no cambia.

Este es un beneficio práctico para los fabricantes de máquinas que necesitan ofrecer una línea de productos con múltiples opciones de capacidad.

Un único diseño mecánico con un montaje de motor de 130 mm puede aceptar tanto el HC-SFE52 de 0.5 kW como el HC-SFE102 de 1.0 kW, cubriendo un rango de salida de 2:1 sin modificar el diseño estructural de la máquina. Las conexiones eléctricas, el amplificador y los parámetros de software cambian; el dibujo mecánico no.

Con un par nominal de 4.78 Nm, el HC-SFE102 cubre los ejes de avance primarios en centros de mecanizado de tamaño mediano donde la masa de la mesa y las fuerzas de corte requieren más autoridad de par que un motor de 0.5 kW puede soportar.

En un centro de mecanizado con una mesa de 100-200 kg y un husillo de bolas de 10 mm con acoplamiento 1:1, el par nominal y máximo del HC-SFE102 proporciona fuerza suficiente para ciclos de corte agresivos sin operar el motor continuamente cerca de su límite térmico.

4.78 Nm Nominal / 14.3 Nm Máximo — El Rango de Par de Trabajo

La relación máximo/nominal de 3:1 en la serie HC-SF otorga al HC-SFE102 tres veces su capacidad de par continuo disponible para las fases de aceleración. En términos prácticos: el motor soporta la carga del eje y supera la resistencia de corte a 4.78 Nm o menos en estado estacionario; durante la aceleración desde reposo hasta la velocidad de avance rápido, 14.3 Nm está disponible para cambiar la velocidad de la carga en el menor tiempo posible.

El tiempo durante el cual se puede mantener el par máximo antes de que el modelo térmico electrónico del amplificador se active está limitado por el cálculo de la corriente RMS.

Con una corriente nominal de 6.0 A, la corriente máxima para 14.3 Nm es de aproximadamente 18 A — el amplificador monitoriza la corriente RMS en una ventana deslizante y permite picos breves mientras evita que la corriente promedio supere la capacidad térmica del motor.

Un perfil de movimiento correctamente dimensionado para el HC-SFE102 mantiene el par RMS por debajo de 4.78 Nm mientras utiliza el par máximo para las fases de aceleración más cortas que la aplicación permite.

Para aplicaciones con cambios bruscos en el par de carga — una cinta transportadora que encuentra contrapresión variable por el peso del material, o un eje de máquina que transita entre corte en vacío y contacto con el material — la reserva de par máximo proporciona el margen de corriente para absorber estas transiciones sin que el servo caiga en error de seguimiento.

Aislamiento Clase F — Límite Térmico de 155°C

El aislamiento del bobinado Clase F del HC-SFE102 está clasificado para una resistencia térmica de 155°C en el punto caliente. En operación normal a corriente nominal, temperatura ambiente y ventilación adecuada, la temperatura del bobinado se mantiene muy por debajo de este límite.

La clasificación Clase F crea un margen térmico real — significa que el motor puede soportar sobrecargas intermitentes, temperaturas ambiente elevadas o condiciones de flujo de aire restringido sin que la temperatura del bobinado se acerque al nivel en el que la degradación del aislamiento se acelera.

La vida útil del aislamiento se reduce a la mitad con cada 10°C sostenidos por encima del límite de la clase de aislamiento. Un motor que funciona 20°C por encima de su clasificación de clase de aislamiento tiene aproximadamente una cuarta parte de su vida útil nominal de aislamiento.

Clase F a 155°C, operando en un ambiente de 40°C con un amplificador correctamente dimensionado que lo impulsa a carga nominal, tendrá una temperatura del bobinado típicamente 60-80°C por encima del ambiente — dejando un margen de 35-55°C por debajo del límite de clase en condiciones normales.

Este margen es importante en dos escenarios específicos: máquinas que operan en ambientes con temperatura ambiente elevada (fundiciones, producción de verano sin climatización, gabinetes cerrados con ventilación inadecuada), y máquinas que ciclan rápidamente entre inactivo y carga completa.

En ambos casos, la Clase F proporciona la reserva térmica que permite al HC-SFE102 absorber ráfagas de calor sin que el aislamiento experimente temperaturas degradantes.

IP65 y el Entorno de Máquina Herramienta

IP65 — exclusión completa de polvo y protección contra chorros de agua desde cualquier dirección — es el requisito práctico mínimo para un motor servo que opera en o cerca del área de trabajo de una máquina herramienta CNC.

La niebla refrigerante, la condensación de piezas frías y aire caliente, los chorros de limpieza y las partículas metálicas y abrasivas finas generadas por el mecanizado están presentes en estos entornos a intensidades variables, y un motor sin protección adecuada requeriría reemplazo en un plazo medido en meses en lugar de años.

La clasificación IP65 del HC-SFE102 significa que el cuerpo del motor, el bobinado y el compartimento del codificador están sellados contra estas condiciones.

La salida del eje es la única abertura que la prueba IP65 no sella completamente — el eje giratorio debe pasar a través del extremo frontal del motor, y el espacio anular en este punto es la vía para que la niebla lubricante de los husillos de bolas y rodamientos adyacentes migre al cuerpo del motor con el tiempo. Para instalaciones cerca de mecanismos lubricados, la variante con sello de aceite de la serie HC-SF añade un sello de labios en la salida del eje para cerrar esta vía.

Donde el motor está montado lejos de la exposición directa al refrigerante — dentro de un recinto secundario, en un eje de máquina bien por encima de la zona de corte — la especificación IP65 estándar es adecuada.

Donde el cuerpo del motor está en la zona de trabajo principal de la máquina, en proximidad a las boquillas de suministro de refrigerante, o donde el motor se lava durante la limpieza, la variante con sello de aceite es la selección conservadora y correcta.

7.3 kg — Escala Física y Consideraciones de Instalación

Con 7.3 kg, el HC-SFE102 es un motor que requiere un manejo mecánico consciente durante la instalación y el mantenimiento.

Este peso — aproximadamente un 60% más pesado que un motor comparable de 1 kW en la clase de brida más pequeña de 80 mm — refleja el rotor más grande, el núcleo del estator más largo y la carcasa más pesada que el formato de inercia media de brida de 130 mm requiere para producir 4.78 Nm de par continuo a 2.000 RPM.

En la práctica de instalación, 7.3 kg significa que el motor no debe ser soportado solo por sus conectores eléctricos mientras se aprietan los pernos de montaje — el daño del conector y la desalineación en el registro del motor son riesgos cuando el peso del motor se soporta a través de un mazo de cables sin soporte.

Un bloque de soporte o una segunda persona sosteniendo el motor mientras la primera alinea y aprieta los pernos de montaje es la práctica de instalación correcta.

En la máquina, la masa de 7.3 kg también contribuye a las características de resonancia mecánica del eje.

El motor, su acoplamiento y el mecanismo accionado forman un sistema dinámico combinado, y los cambios en la masa del motor — por ejemplo, reemplazar un motor más ligero por el HC-SFE102, o viceversa — requieren una reevaluación de la configuración de la ganancia del servo y potencialmente la compliancia mecánica del acoplamiento entre el motor y el husillo de bolas.

Compatibilidad del Amplificador Serie MR-J2S

El HC-SFE102 está diseñado para usarse con los amplificadores servo de la serie MR-J2S de Mitsubishi. Con 1.0 kW y 6.0 A de corriente nominal, el amplificador emparejado es el MR-J2S-100A (interfaz analógica/tren de pulsos) o MR-J2S-100B (interfaz de red serie SSCNET).

Los motores de la serie HC-SF utilizan conectores circulares tipo cañón (tipo MS) para los cables de alimentación y codificador — un formato de conector que proporciona un acoplamiento fiable y resistente a las vibraciones en instalaciones de máquinas herramienta, pero que requiere que el anillo de bloqueo esté completamente acoplado antes de operar el motor.

Un conector de cañón parcialmente asentado se presenta como alarmas de fallo del codificador o errores intermitentes del eje en lugar de un problema de conexión obvio.

La plataforma MR-J2S soporta modos de control de posición, velocidad y par, auto-ajuste y la interfaz de comunicación serie RS-232C/RS-422 para la configuración de parámetros a través del software MR Configurator.

Para instalaciones que transicionan de MR-J2S a generaciones de amplificadores más nuevas, las herramientas de renovación de Mitsubishi soportan la migración a amplificadores MR-J4-B utilizando el controlador de movimiento MR-J2S-B existente, permitiendo actualizar la electrónica de accionamiento mientras el motor y la interfaz mecánica permanecen sin cambios.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el HC-SFE102 y el HC-SFS102?

Ambos son motores de la serie HC-SF de inercia media de 1.0 kW, 2.000 RPM, con la misma brida de 130 × 130 mm, 4.78 Nm de par nominal y compatibilidad con amplificador MR-J2S.

El HC-SFS102 pertenece a la serie MELSERVO J2S y lleva un codificador absoluto de 17 bits a 131.072 ppr — con una batería instalada en el amplificador, proporciona retención de posición absoluta a través de la pérdida de energía, eliminando la referencia al inicio.

El HC-SFE102 es la variante anterior de la serie HC-SF con la configuración de codificador de su generación. Al adquirir un reemplazo, confirme que la interfaz del codificador es compatible con el amplificador instalado antes de sustituir una variante por otra.

P2: La tensión nominal se indica como 123V — ¿es este un motor monofásico o trifásico?

El HC-SFE102 es un motor servo AC trifásico. La clasificación de 123V es la tensión nominal del motor — la tensión de fuerza contraelectromotriz a la que están diseñados los bobinados del estator para operar cuando el amplificador impulsa el motor a velocidad nominal.

Esta no es la tensión de alimentación al amplificador; la tensión de alimentación es de 200-230V trifásica al amplificador MR-J2S, que luego genera la salida de frecuencia y tensión variables para impulsar el motor.

La tensión del motor de 123V aparece en la placa de características del motor y se utiliza para la verificación de los parámetros del motor, no para los cálculos de cableado de alimentación.

P3: ¿Qué significa el aislamiento Clase F para la vida útil y las condiciones de operación?

El aislamiento Clase F está clasificado térmicamente para una temperatura del bobinado de 155°C. En operación normal — carga nominal, 40°C ambiente, ventilación adecuada — el bobinado opera significativamente por debajo de este límite, proporcionando un margen térmico contra transitorios de sobrecarga y condiciones ambientales elevadas.

La vida útil del aislamiento se degrada exponencialmente con la temperatura: la operación sostenida a 155°C reduce la vida útil a la mitad en comparación con la operación sostenida a 145°C. La clasificación Clase F permite al HC-SFE102 soportar sobrecargas breves y ambientes elevados sin acercarse al límite térmico donde la degradación se acelera.

P4: ¿Requiere el HC-SFE102 una referencia al inicio en cada arranque?

Esto depende de la variante del codificador instalada. La generación HC-SFE (serie HC-SF anterior) utilizaba un codificador incremental en algunas configuraciones, lo que requeriría un ciclo de referencia después de cada ciclo de encendido. El HC-SFS102 (serie J2S) lleva un codificador absoluto que retiene la posición a través de la pérdida de energía.

Si el HC-SFE102 instalado tiene un codificador incremental, se requiere un recorrido de referencia al inicio para establecer la referencia de posición.

Si la capacidad del codificador absoluto es importante para la aplicación — evitar la referencia al reiniciar después de una parada de emergencia o pérdida de energía — el HC-SFS102 con posición absoluta respaldada por batería es la especificación adecuada.

P5: ¿Cuáles son las comprobaciones clave al instalar o evaluar un HC-SFE102 usado?

Gire el eje a mano y escuche la suavidad de los rodamientos — el motor de 7.3 kg lleva rodamientos más grandes que los motores de menor tamaño, y la aspereza de los rodamientos es detectable como resistencia táctil o chirrido audible mucho antes de que se vuelva mecánicamente grave.

Inspeccione los pines del conector de cañón en los cables de alimentación y codificador en busca de corrosión o contactos doblados. Mida la resistencia del bobinado trifásico entre todos los pares de fases para verificar el equilibrio, y compruebe la resistencia de aislamiento a tierra con un megóhmetro; una corriente nominal de 6.0 A en un motor de capacidad media genera calor real, y la condición del aislamiento del bobinado vale la pena verificarla antes de la instalación.

Inspeccione la superficie del eje en busca de desgaste o rayaduras por instalaciones de acoplamiento anteriores. En una prueba de funcionamiento conectada a un amplificador MR-J2S compatible, monitorice el error de seguimiento, confirme que la corriente sin carga está dentro de los límites esperados y verifique la retroalimentación del codificador en una rotación completa antes de destinar el motor a producción.
