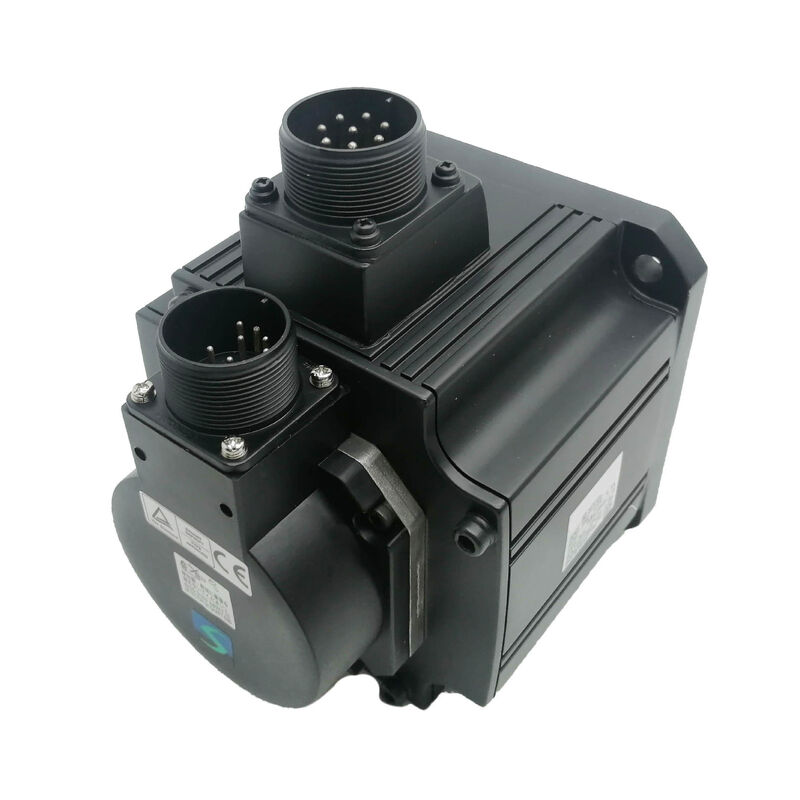

NUEVO 1PCS HC-SFE152K MITSUBISHI SERVO MOTOR HCSFE152K El motor de servicio de Mitsubishi HCSFE152K es el más nuevo en el mercado.

Mitsubishi HC-SFE152K. MELSERVO-J2S Serie AC Servo Motor 1.5 kW, 17 bits absoluto, eje con llave, IP65.

Número de la parte:HC-SFE152K (también referido como HC-SFS152K)

Marca:Mitsubishi Electric también

La serie:Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.

Estado:Suspendido por el fabricante

Condición:Rehabilitado / Intercambio / Excedente

Resumen general

ElEl motor de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de cargaes un servomotor sin escobillas de 1,5 kW CA de la serie MELSERVO-J2S de Mitsubishi Electric específicamente la familia de motores de potencia media de inercia media HC-SF.

Con un par nominal de 7.16 Nm a 2.000 RPM, un par máximo de 21.6 Nm y un codificador absoluto de 17 bits que ofrece 131.072 recuentos por revolución,Este motor fue diseñado para el tipo de eje de alimentación y trabajo de posicionamiento donde la precisión del par sostenido, la retroalimentación absoluta precisa y la fiabilidad a largo plazo en entornos industriales son requisitos no negociables.

El HC-SFE152K lleva un eje recto con llave, sellado de aceite incorporado y protección contra la entrada IP65La serie MELSERVO-J2S fue diseñada para:Funciona a partir de una fuente de clase 200VAC, extrae 9A a carga nominal con una capacidad de corriente máxima de 27A, y se monta en una brida de 130 × 130 mm.

La plataforma J2S ha sido reemplazada por generaciones posteriores de MELSERVO, but a substantial installed base of J2S-equipped machines remains active in manufacturing facilities worldwide — and sourcing a reliable HC-SFE152K replacement remains a practical and ongoing maintenance requirement for many of those operations.

Especificaciones clave

Serie HC-SF Inercia media para cargas reales en el eje

Mitsubishi diseñó el tipo de motor HC-SF para que coincidiera con las características de inercia de las cargas mecánicas moderadas a pesadas, el tipo de inercia del eje que se muestra en máquinas herramienta de tamaño mediano,Centros de mecanizado de varios ejes, y equipos de automatización con carruajes accionados, tablas apoyadas en tornillos de bolas o mecanismos de indexación giratorios que transportan masa real.

La inercia del rotor de 0,00200 kg · m2 es la figura que define el comportamiento de ajuste de carga de este motor.Cuando la inercia de la carga reflejada es un múltiplo razonable de la inercia del propio motor, normalmente dentro de un 5Relación de 1: 1 o 10: 1 dependiendo de la aplicación El servosistema puede cerrar sus bucles de velocidad y posición con una respuesta estable y bien amortiguada sin ajuste de ganancia agresivo.

El HC-SF se encuentra en el rango de inercia donde muchas configuraciones prácticas del eje de la máquina herramienta aterrizan naturalmente, por lo que se emparejó con los ejes que era.

A una velocidad nominal de 1.500 RPM con un máximo de 3.000 RPM, el motor cubre los rangos típicos de velocidad de alimentación de corte y las velocidades de travesía más rápidas que reducen el tiempo de ciclo no de corte.

El 21.6 Nm peak torque — three times the continuous rated torque — provides the acceleration headroom needed for rapid axis positioning without requiring an oversized motor running well below its continuous thermal limit.

Encoder absoluto de 17 bits sin conexión, sin dependencia de la batería

El codificador de 17 bits integrado resuelve 131.072 posiciones únicas por revolución del eje y almacena datos de posición absoluta directamente en el hardware del codificador.el accionamiento MR-J2S lee la posición actual del eje sin requerir que el eje viaje a un punto de referencia primero.

En una máquina de varios ejes, esto significa que el sistema de control tiene conocimiento completo de la posición de cada eje equipado con J2S inmediatamente al encender la potencia antes de que se ordene cualquier movimiento.

En los entornos de producción, esto importa más de lo que podría parecer.y cualquier interrupción de energía que interrumpa un ciclo activo.

Eliminar el homing de cada secuencia de arranque es una ganancia operativa real sobre los sistemas de codificación incremental,especialmente en máquinas con grandes volúmenes de producción en las que cada minuto de tiempo sin corte tiene un coste medible.

La resolución de 17 bits también admite granularidad de velocidad fina a bajas velocidades del eje, lo que contribuye a perfiles de movimiento suaves a velocidades de alimentación lentas ,y cualquier operación en la que la ondulación de velocidad a baja velocidad afecte a la calidad de la superficie o a la precisión dimensional.

Eje de llave y sello de aceite

El eje recto con llave proporciona una conexión mecánica positiva con el componente accionadoo entrada de la caja de cambios que no pueda girar en relación con el eje independientemente de la magnitud del par, carga de choque, o inversiones de dirección.

Para un motor de eje de 1,5 kW con un par máximo de hasta 21,6 Nm, the key is not optional engineering — it is the appropriate specification for any coupling arrangement where the transmitted torque and the dynamic load profile exceed what clamping force alone can reliably manage over the motor's service life.

El sello de aceite incorporado protege el rodamiento del eje de la niebla del refrigerante en el aire, las partículas metálicas finas,y contaminación general que estén presentes en el extremo del eje de accionamiento de una máquina herramienta en funcionamiento.

El estado del sello de los motores usados es un elemento de inspección significativo un sello de eje endurecido o desgastado permite que la contaminación evite la protección de la carcasa IP65 y llegue al rodamiento delantero,cuando la degradación lenta comienza antes de que aparezcan síntomas obvios.

Este es uno de los hallazgos más comunes en los motores HC-SF con historial de servicio prolongado en entornos de corte húmedo.

IP65 en el contexto de la producción

IP65 sella el cuerpo del motor contra toda entrada de polvo y proporciona protección contra chorros de agua dirigidos a baja presión desde cualquier ángulo.

En una máquina-herramienta CNC, esto cubre la exposición rutinaria al líquido refrigerante, las salpicaduras de las operaciones de corte, la niebla transportada por el aire en la zona de corte, el contacto incidental con el fluido durante la carga de la pieza de trabajo,y la migración general del fluido que se produce alrededor de cualquier proceso de mecanizado enfriado activamente.

La familia HC-SF no fue diseñada para entornos sumergidos o de chorro de refrigerante de alta presión aplicaciones con esas condiciones que justifican calificaciones IP67 o superiores.

Para la gran mayoría de las posiciones del eje de la máquina herramienta CNC, IP65 es la especificación adecuada y ha demostrado ser adecuada durante la larga historia de servicio de la plataforma J2S.

Compatibilidad de las unidades MELSERVO-J2S

El motor HC-SFE152K está diseñado para su uso con los servoamplificadores de la serie MR-J2S de Mitsubishi.El amplificador adecuado para esta clase de motor es el MR-J2S-200A, de tamaño para el motor 1Requisitos de corriente de salida de 0,5 kW y corriente máxima de 9A nominal / 27A.

La plataforma MR-J2S admite tanto la comunicación de red de fibra óptica de alta velocidad SSCNET para sistemas coordinados de múltiples ejes como las entradas de comando analógicas / de tren de pulsos para aplicaciones independientes.Los parámetros del servoamplificador deberán ajustarse a la especificación del motor HC-SF152 antes de que el eje se active..

En cualquier máquina que vuelva a utilizarse después de haber reemplazado el motor, confirmación de la integridad de los parámetros, en particular el código del tipo de motor, el tipo de codificador,y corriente nominal es el paso de puesta en marcha correcto antes de ejecutar el eje bajo carga.

Para las instalaciones que consideren una actualización de J2S a J4 o J2S a J5 junto con el reemplazo del motor,Tenga en cuenta que la compatibilidad entre motores de generación requiere una configuración específica del amplificador y debe verificarse con el soporte de aplicaciones de Mitsubishi antes de la implementación.

Estatus y fuentes de suministro discontinuados

El HC-SFE152K ya no se fabrica, y al igual que con todos los componentes MELSERVO descontinuados, las opciones prácticas de abastecimiento son originales reacondicionados de instalaciones especializadas de reparación de servomotores,Unidades de excedentes verificados de existencias nuevas y antiguas, y programas de intercambio.

Dada la antigüedad de la plataforma J2S, la calidad de la renovación varía entre los proveedores – la diferencia entre un motor que ha tenido los rodamientos reemplazados y ha sido probado bajo carga,y uno que simplemente ha sido limpiado y reempaquetado, no es visible desde el exterior.

Para los ejes de producción críticos, el enfoque de adquisición más defendible es un proveedor que pueda proporcionar resultados de ensayos documentados que cubran la resistencia al enrollamiento, la resistencia al aislamiento,integridad de salida del codificadorEn un motor de esta edad, esas pruebas son la diferencia entre una reparación confiable y una falla no planificada seis meses después.

Preguntas frecuentes

P1: ¿Qué servo amplificador es compatible con el HC-SFE152K?

El HC-SFE152K está diseñado para su uso con los servoamplificadores de la serie MR-J2S de Mitsubishi.

El accionamiento deberá estar parametrizado con el código de tipo de motor correcto para el HC-SF152 antes de que el eje sea accionado.El uso de un parámetro de tipo de motor incorrectamente configurado produce inestabilidad en el bucle de velocidad o fallos de accionamiento y debe resolverse antes del ensayo de carga..

P2: El motor se ha descontinuado ¿es un nuevo servomotor Mitsubishi un reemplazo directo viable?

Los motores actuales de la serie HG-SR o HG-MR de Mitsubishi pueden coincidir con la clase de par, pero las dimensiones de la brida, la geometría del eje, los pinos de los conectores, el protocolo de codificación,y compatibilidad de la unidad todos difieren entre el J2S y las generaciones actuales J4/J5.

Una sustitución de generación cruzada requiere una reevaluación mecánica, un nuevo cableado y una actualización de la unidad junto con el motor.

Para un reemplazo de mantenimiento similar, el suministro de un HC-SFE152K renovado emparejado con el amplificador MR-J2S existente sigue siendo el camino de menor riesgo a menos que se planee una actualización completa del sistema.

P3: ¿Qué ofrece el codificador absoluto de 17 bits en comparación con un codificador incremental?

Un codificador absoluto de 17 bits almacena la posición del eje físicamente a 131.072 puntos por revolución y retiene esos datos sin una batería.

Al encenderse, la unidad lee la posición absoluta de inmediato sin necesidad de un ciclo de búsqueda.Un codificador incremental pierde la referencia de posición en el apagado y requiere una secuencia de dirección cada vez que se reinicia la máquina.

Para las máquinas de producción con múltiples arranques diarios o eventos frecuentes de E-stop,el tiempo ahorrado por la eliminación del homing se acumula en una ventaja significativa de productividad durante la vida útil de la máquina.

P4: ¿Por qué el par máximo (21,6 Nm) es mucho mayor que el par nominal (7,16 Nm)?

El par nominal es la potencia continua que el motor mantiene indefinidamente dentro de sus límites térmicos.El par máximo es el máximo de corta duración disponible para la aceleración normalmente por fracciones de segundo durante los movimientos rápidos del eje.

El 3:1 peak-to-rated ratio is typical for servo motors of this class and provides the acceleration headroom needed for fast positioning cycles without requiring a larger motor that would be thermally oversized for the continuous running load.

P5: ¿Qué se debe inspeccionar en un HC-SFE152K usado antes de volverlo a usar?

Medir la resistencia de enrollamiento de tres fases para el equilibrio a través de todas las fases y comprobar la resistencia del aislamiento a la tierra, ambos establecen la condición de enrollamiento.La rugosidad o resistencia indica el desgaste.Inspeccione el sello de aceite para ver si se endurece o se agrieta en el labio.

Verifique si el conector del codificador y la salida del cable están intactos y libres de corrosión.La verificación final correcta antes de instalar una unidad en un eje de producción consiste en que el banco se ajuste a la velocidad nominal con monitorización de la señal del codificador..
