Fanuc A860-0346-T101 ∙ Codificador de pulso en serie A ∙ 40,000P, Fanuc AC Modelo 0S / 5S / 10S / 20S / 30S Servomotores, Alt.
Resumen general
ElEl número de unidades de producción será el siguiente:es el codificador de pulso en serie A para los servomotores CA de la serie S de Fanuc, de la gama 0S a 30S, y es uno de los codificadores más reconocibles de esta era de la tecnología de servo CA de Fanuc.

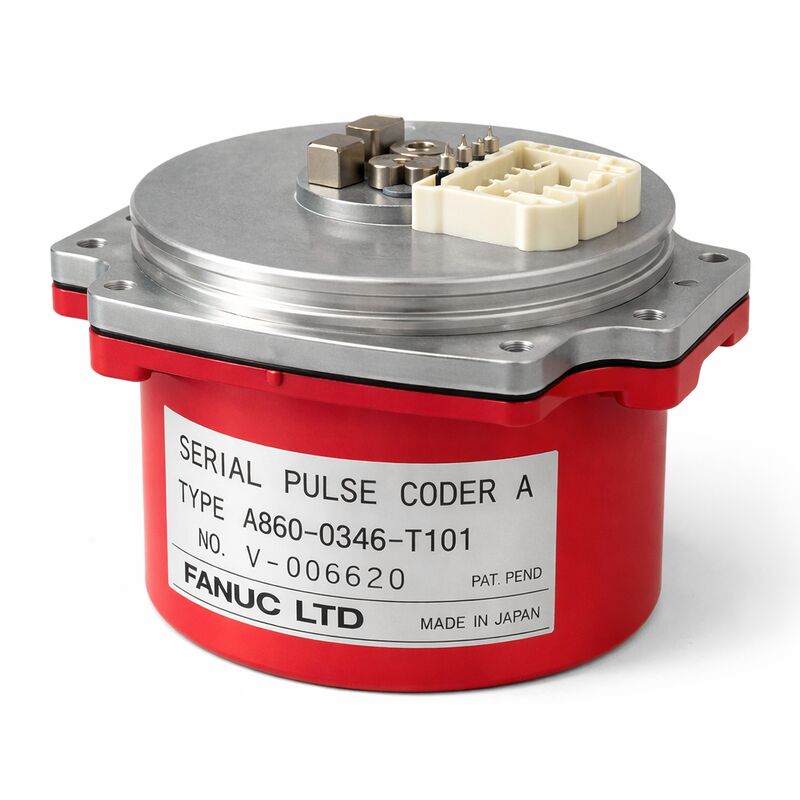

La carcasa de plástico rojo que da a toda la generación de motores de la serie S su identidad de "tope rojo" es la característica más visible del A860-0346.
Debajo de ese gorro rojo se encuentra el Codificador de Pulso Serial un mecanismo, un 40,000 ppr dispositivo de retroalimentación en serie absoluta que representa la transición de Fanuc de los codificadores de pulso incremental convencionales a una arquitectura de comunicación en serie más capaz.
El codificador de pulso serie A de Fanuc fue un paso de diseño significativo cuando se introdujo.
Donde los codificadores de pulso convencionales de la época enviaban señales discretas de cuadratura de fase A, B y Z al CNC,el codificador de pulso en serie A codifica los datos de posición en un flujo en serie de alta velocidad, un principio descrito en la documentación de Fanuc como operando sobre una base totalmente diferente de los codificadores de pulso convencionales.
Este protocolo de serie lleva datos de posición absoluta, eliminando la necesidad de un ciclo de regreso de referencia en el encendido de la máquina.
El eje conserva su posición absoluta de referencia a través de la batería de respaldo en el amplificador, y la máquina puede reanudar el trabajo en las coordenadas correctas inmediatamente después de encendido.
La resolución nominal de 40.000 ppr, cuando se combina con la función de engranaje de alimentación flexible de Fanuc en el servo CNC digital, puede proporcionar unidades de detección de 1 μm, 0,1 μm o 0.01μm dependiendo de cómo se configuren los parámetros del campo de los tornillos de bolas y del engranaje de alimentación de la máquina dando al motor de la serie S y a este codificador la granularidad de detección fina necesaria para el trabajo CNC de precisión.
El número de pieza alternativa A290-0561-V572 es la propia referencia cruzada de Fanuc,que represente el embalaje sucesor para la misma función de codificación cuando el T101 ya no esté disponible a través de canales estándar.
El A860-0346-T101 es compatible solo con sistemas NC servo digitales equipados con una interfaz de codificador de pulso en serie A. Los CNC que ejecutaron estos motores incluyen Zero-C, Zero-D, 16 (Modelo A), 18 (Modelo A),y 21 (modelo A)Las máquinas CNC servo analógicas más antiguas sin esta interfaz digital no pueden utilizar este tipo de codificador.
Especificaciones clave
| Parámetro |
Valor |
| Resolución |
40,000 ppr (serie A absoluta) |
| Detección eficaz |
- Uno.000,000 divisiones/rev (con equipo de alimentación flexible) |
| Vivienda |
Capuchón de plástico rojo |
| Motor compatible |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Compatibilidad CNC |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
| Tipo de retroalimentación |
Sección absoluta (no se requiere una devolución de referencia) |
| No. de la parte alternativa |
A290-0561-V572 Las autoridades de los Estados miembros |
| Reparabilidad |
Solo cambio/reemplazo |
Codificador de pulso en serie A vs Codificadores de pulso convencionales Un paso tecnológico
Los codificadores de pulso convencionales utilizados en los servomotores Fanuc anteriores enviaron trenes de pulso de cuadratura en cuerpos discretos.
La integridad de la señal de estos trenes de pulso se degradó con la longitud del cable, el ruido y el desgaste de los conectores y el CNC tuvo que contar cada pulso desde la posición de referencia para saber dónde estaba el eje.
El codificador de pulso en serie A cambió esto al convertir los datos de posición en un formato en serie resistente al ruido antes de la transmisión.
El CNC lee la posición de una palabra de datos en lugar de un conteo de pulso,haciendo que el sistema sea inherentemente más confiable durante largos cables y menos susceptible a las interferencias eléctricas del entorno de la máquina.
La designación "A" distingue este protocolo serial del posterior Codificador de Pulso Serial C (y los codificadores de series alfa y beta posteriores), que utilizan protocolos actualizados y resoluciones más altas.
The Serial A protocol is specific to the S-series motor era and the compatible CNC generation — it is not electrically or logically interchangeable with later encoder types despite the shared "serial" description.
La familia A860-0346 Variantes con sufijo T
La serie A860-0346 incluye varias variantes de sufijo T (T001, T011, T041, T101, T111, T141, etc.) que difieren en el tipo de conector, los detalles de montaje mecánico,y revisiones de hardware menores mientras comparten los mismos 40Principio de funcionamiento de la serie A.
La variante T101 se confirma específicamente para la gama de motores 0S a 30S.
Cuando se abastecen de sustitutos, the T-suffix must correspond to the specific motor model — cross-substituting T-suffix variants without confirming motor and connector compatibility can result in a physically non-fitting or electrically mismatched encoder.
Preguntas frecuentes
P1: ¿Qué indica el número de pieza alternativa A290-0561-V572?
El A290-0561-V572 es el equivalente del catálogo actual de Fanuc para máquinas donde el A860-0346-T101 ya no está disponible como un artículo de stock estándar.
Fanuc reempaqueta o renumera periódicamente las variantes de codificadores a medida que evolucionan sus cadenas de suministro;el prefijo A290-0561 indica una configuración física diferente que cumple el mismo propósito funcional de reemplazo para la misma gama de motores.
Antes de ordenar el motor A290-0561-V572, confirme que sus dimensiones mecánicas y de los conectores coinciden con la instalación A860-0346-T101 en el motor específico,las diferencias en la brida de montaje o en el conector del cable en el extremo del motor podrían requerir una adaptación menor.
P2: ¿Cómo conserva el codificador absoluto Serial A su posición cuando la máquina está apagada?
El recuento de posiciones absolutas se almacena en la memoria RAM de la batería dentro del servoamplificador, no dentro del propio codificador.
El codificador proporciona la referencia de posición angular en cada ciclo de encendido; el amplificador combina esto con el recuento de múltiples vueltas almacenado para reconstruir la posición del eje completo.
La batería que mantiene este recuento almacenado está en el amplificador o en una unidad de respaldo de batería dedicada.
Si se permite que la batería se descargue a cero, se pierde el recuento de múltiples vueltas y debe realizarse un ciclo de regreso de referencia para restablecer el punto de referencia del eje.El mantenimiento rutinario de la batería en el horario correcto es la acción preventiva más eficaz para evitar la pérdida no planificada de datos de posición.
P3: ¿Se puede utilizar el A860-0346-T101 con CNCs analógicos de servo o sistemas Fanuc más antiguos sin la interfaz Serial A?
No. El codificador de pulso serie A se comunica exclusivamente a través de un protocolo serie de alta velocidad que requiere una interfaz de receptor de codificador de pulso serie A dedicada en el CNC.Las máquinas CNC Fanuc de servo analógico más antiguas (servo pre-digital) y los primeros sistemas de servo digital sin esta interfaz serie específica no pueden decodificar la salida del codificador.
La compatibilidad de la serie CNC se limita a los servos digitales: Serie Zero-C, Zero-D y la generación 16/18/21 del Modelo A.Intentar conectar este codificador a un sistema incompatible produce una falla de comunicación en lugar de un funcionamiento funcional.
P4: ¿Por qué se describe el stock como limitado y cuál es el enfoque de adquisición recomendado?
El A860-0346-T101 sirve a la generación de motores servomotores de CA de la serie S de Fanuc que se produjeron e instalaron durante los años 80 y 90 y que ahora llevan varias décadas en su vida útil.
La nueva producción de Fanuc para esta generación de codificadores ha cesado efectivamente.
Las existencias disponibles provienen de las reparaciones de los motores, el desmantelamiento de las máquinas y los inventarios de intercambio de servicios gestionados.
Debido a que la demanda proviene principalmente de las reparaciones de motores y no de las nuevas instalaciones, el suministro es irregular.
El enfoque recomendado para las instalaciones que dependen de los motores de la serie S es asegurar el stock de codificadores de repuesto cuando esté disponible, en lugar de esperar un evento de apagado de la máquina.
P5: ¿Cuáles son los síntomas típicos de falla de un A860-0346-T101 deteriorado en servicio?
La degradación temprana del rodamiento produce ruido mecánico en el codificador que puede ser audible al girar el eje del motor lentamente a mano.
Optical disc contamination (from coolant mist or oil vapor ingress through the red cap seal) causes erratic serial communication faults — the CNC generates serial encoder communication alarms (typically SV360-series on compatible CNCs) intermittently, a menudo dependiente de la temperatura, ya que la expansión térmica afecta al sello.
Un fallo completo del codificador produce una alarma permanente de fallo de comunicación al encender.el motor debe retirarse y el codificador sustituirse por una unidad de intercambio probada antes de volver a ponerlo en servicio..
