A860-0346-T041 Codificador de pulso de FANUC A8600346T041 A860-0346-T041 El código de pulso de FANUC es el siguiente:

Fanuc A860-0346-T041 | Codificador de Pulso Serie A — Absoluto de 40.000P, Tapa Roja, Servomotores AC Fanuc Serie S, CNC Zero / 16 / 18 / 21

Descripción general

El Fanuc A860-0346-T041 es una variante del Codificador de Pulso Serie A de la familia A860-0346, que comparte la carcasa de tapa de plástico roja y la arquitectura de retroalimentación serie absoluta de 40.000 ppr común a todos los codificadores de esta generación de motores Serie S.

El sufijo T041 lo sitúa dentro del rango de codificadores A860-0346, distinguiendo su configuración de conector específica y su interfaz mecánica de otras variantes de la misma serie — una distinción que importa al acoplar físicamente el codificador al motor que sirve, ya que los diferentes miembros con sufijo T tienen diferentes recuentos de pines del conector y detalles de ajuste mecánico.

El A860-0346-T041 presenta las características definitorias de toda la generación de Codificadores de Pulso Serie A: la capacidad de posición absoluta que elimina el retorno de referencia al encender, el enlace de comunicación serie de alta velocidad con el amplificador y la carcasa de plástico roja que encapsula el conjunto del disco óptico y la electrónica contra el entorno de la máquina. En las máquinas donde se instaló originalmente esta variante de codificador, aparece junto a los servomotores AC Serie S de Fanuc — la gama de motores que definió la transición de Fanuc de la tecnología de servomotores DC a AC en la década de 1980.

Lo que distingue al A860-0346-T041 dentro de la familia es principalmente la variante de conector y mecánica que representa.

A lo largo de la gama A860-0346, Fanuc produjo múltiples variantes con sufijo T para adaptarse a diferentes configuraciones de cuerpo de motor, requisitos de enrutamiento de cables y estándares de conectores que variaban según el tamaño del motor, la orientación de montaje y la preferencia del fabricante de la máquina.

El T041 es una de estas variantes, que sirve a configuraciones de motor específicas dentro de la gama Serie S donde las variantes T101 o T141 no encajarían físicamente.

Especificaciones clave

La Identidad de la Tapa Roja — Generación de Motores Serie S

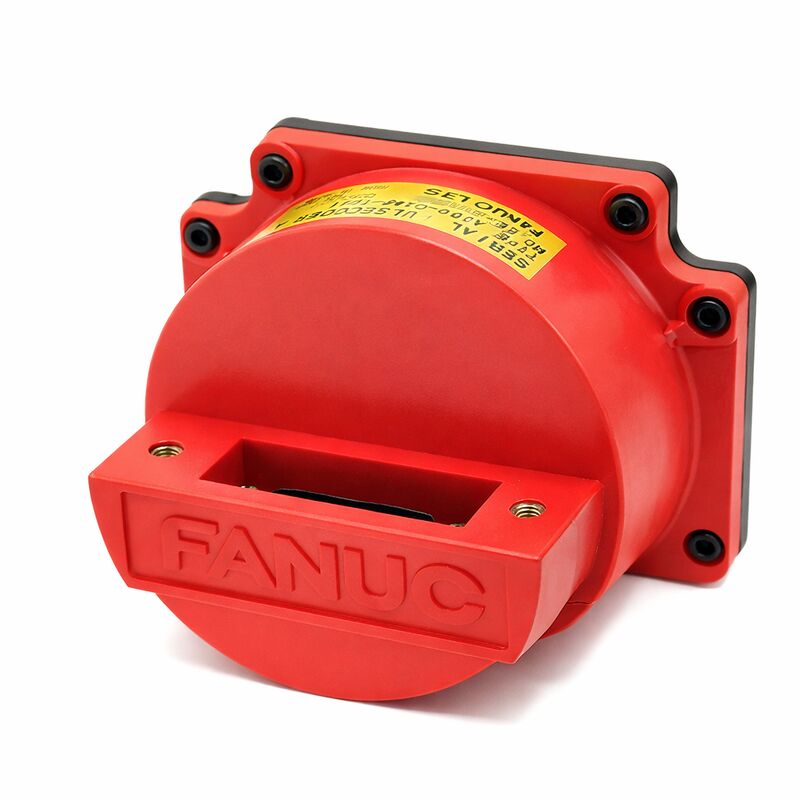

La tapa roja de plástico del codificador es uno de los identificadores más reconocibles en la historia de los motores Fanuc. Cuando un motor está equipado con un codificador de la serie A860-0346, todo el motor se presenta como un "motor de tapa roja" — un nombre coloquial que persiste en la industria de servicio CNC.

Esta identificación es práctica: la tapa roja le dice inmediatamente a un técnico de servicio con qué generación de codificador y motor está tratando, antes de verificar cualquier número de pieza.

Indica Codificador de Pulso Serie A, motor Serie S, compatibilidad con CNC de servo digital y posición absoluta respaldada por batería — todos hechos clave para diagnosticar y dar servicio a la máquina.

La tapa roja del A860-0346-T041 también sirve como sello ambiental.

El disco del codificador y la electrónica se alojan dentro de la tapa, que se acopla o atornilla en la parte trasera del bastidor del motor para proteger el codificador de salpicaduras de refrigerante, virutas e interferencias electromagnéticas generadas por los propios devanados del motor.

Aunque no tiene la clasificación IP67 de los codificadores alpha i posteriores, la tapa roja proporciona una protección significativa en un entorno típico de máquina herramienta cuando el sello y los sujetadores de retención están intactos.

Posición Absoluta Serie A — Contexto Operacional

La resolución absoluta de 40.000 ppr del A860-0346-T041, aunque modesta en comparación con los codificadores alpha i modernos con millones de cuentas por revolución, era apropiada para la precisión de mecanizado requerida en las aplicaciones de los motores Serie S.

A 40.000 cuentas por revolución y con un husillo de bolas típico de 10 mm de paso, la resolución de posición bruta es de 0,25 µm por cuenta, más que suficiente para las tolerancias que mantienen habitualmente las máquinas herramienta CNC equipadas con esta generación de motores.

La naturaleza absoluta del Codificador de Pulso Serie A significa que el CNC no necesita restablecer la posición cero del eje en cada arranque.

Para entornos de producción donde la máquina funciona en turnos continuos con ciclos mínimos de apagado, esto elimina el paso de retorno de referencia que requieren las máquinas con codificador incremental.

La posición se mantiene siempre que la batería de respaldo permanezca cargada, lo que convierte el monitoreo de la batería en una responsabilidad de mantenimiento de primera línea para todas las máquinas de esta generación de codificadores.

Preguntas frecuentes

P1: ¿Cómo se diferencia el A860-0346-T041 de los T101 y T141 de la misma familia?

Los tres son codificadores absolutos de 40.000 ppr Serie A con la misma carcasa de tapa roja y la misma compatibilidad CNC.

Las diferencias están en el tipo de conector, el número de pines y la interfaz de montaje del motor.

El T041 tiene una disposición de conector específica adecuada para las configuraciones de motor en las que se instaló; el T101 está confirmado para los modelos 0S a 30S; el T141 se observa para una variante de conector de 19 pines. La sustitución entre variantes con sufijo T no es sencilla: las dimensiones de la brida de montaje y el conector del cable del lado del motor deben coincidir exactamente.

Confirme siempre el modelo del motor y el sufijo T del codificador original en la documentación del motor o en la placa de identificación antes de solicitar un reemplazo.

P2: Las descripciones del mercado de eBay y de excedentes etiquetan el T041 como "ABS" (absoluto) — ¿es el Serie A siempre absoluto?

Sí. Todas las variantes del Codificador de Pulso Serie A A860-0346 son codificadores de tipo absoluto.

La etiqueta "ABS" en los listados de excedentes confirma esto, distinguiendo el Serie A de los codificadores de pulso puramente incrementales (como la serie A860-0300) que se utilizaron en motores Fanuc anteriores.

Absoluto significa que el codificador informa una referencia de posición completa al encender, mantenida por respaldo de batería, sin requerir un ciclo de retorno de referencia mecánico.

Esta es una característica fundamental del diseño Serie A y se aplica a T001, T041, T101, T141 y todas las demás variantes con sufijo T en el rango A860-0346.

P3: ¿Con qué series de controladores CNC es compatible este codificador?

CNC Fanuc de servo digital con interfaz Codificador de Pulso Serie A: Series Zero-C y Zero-D (la generación clave donde los motores Serie S eran prevalentes), y controles Series 16, 18 y 21 Modelo A.

Las Series 0-C y 0-D representan la mayoría de las instalaciones donde se encuentra este codificador; estos controles y los motores Serie S fueron la especificación dominante del sistema Fanuc durante finales de la década de 1980 hasta gran parte de la de 1990.

La Serie 15A también es compatible. Los CNC más antiguos no de servo digital y los controles posteriores de la serie 0i (que utilizan codificadores de las series alpha o beta) no son compatibles con este tipo de codificador.

P4: ¿Es reparable el A860-0346-T041 y, si no, por qué?

El Codificador de Pulso Serie A es un conjunto sellado y monolítico — el disco óptico, el rodamiento, la placa de procesamiento de señales, el conector y la carcasa de tapa roja forman una unidad integrada que no fue diseñada para desmontaje en campo.

La precisión mecánica del codificador depende de la alineación controlada en fábrica del disco óptico con el conjunto del rodamiento; esta alineación no se puede reproducir de manera confiable en un entorno de taller de servicio.

Por esta razón, Fanuc no suministra piezas de reparación para la serie A860-0346, y los proveedores de servicio de buena reputación ofrecen servicios de prueba e intercambio en lugar de reparación a nivel de componente. El intercambio por una unidad probada y garantizada es la ruta de servicio práctica.

P5: ¿Cuál es el proceso de diagnóstico cuando la máquina muestra una alarma de comunicación del Codificador de Pulso Serie A?

Primero, verifique el cable de retroalimentación del codificador en busca de daños físicos — un pin doblado en el conector del codificador o en el extremo del amplificador es la causa raíz más común de fallas de comunicación serie y a menudo se pasa por alto. Inspeccione y limpie ambos conectores.

A continuación, verifique el voltaje de la batería de la máquina — una batería baja no causa directamente alarmas de comunicación, pero indica un déficit de mantenimiento que puede ir acompañado de otras condiciones de falla. Cambie el cable del codificador por un cable conocido y en buen estado de otro eje si está disponible.

Si la alarma persiste después de la inspección del cable y los conectores, retire el motor e inspeccione los sujetadores de retención y el sello de la tapa roja — la entrada de refrigerante alrededor de un sello degradado contamina el disco del codificador y produce el mismo patrón de falla de comunicación. Si no se encuentra ninguna causa física, el codificador requiere reemplazo.
