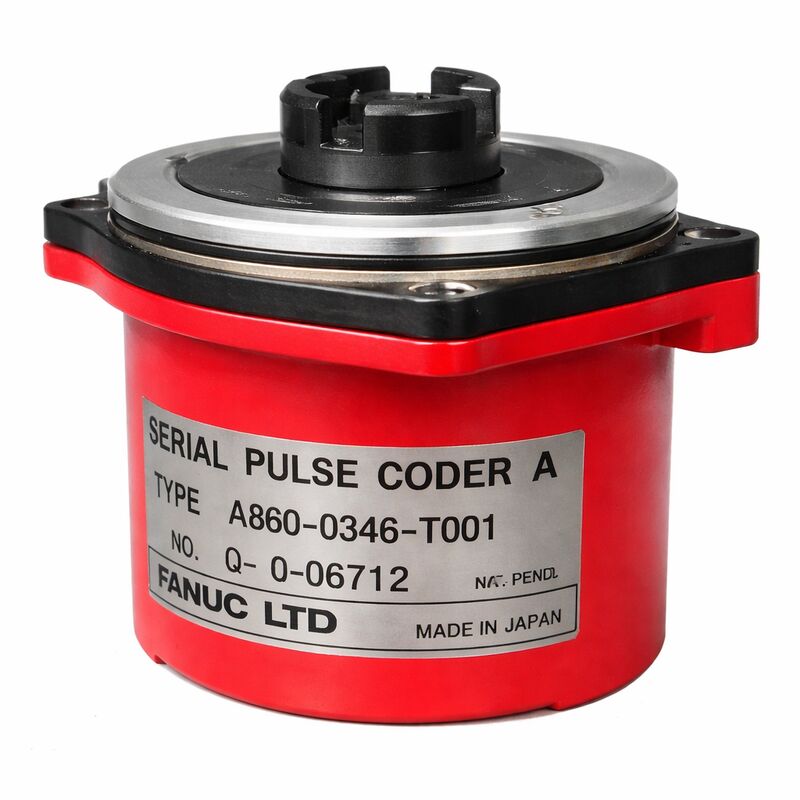

A860-0346-T001 FANUC Encoder de Pulsos A8600346T001 A860-0346-T001

Fanuc A860-0346-T001 ∙ Codificador de pulso en serie A ∙ No alfa, D-Sub conector, 40 000P absoluto, Red Cap, Fanuc AC S-servo motores de la serie

Resumen general

ElLas condiciones de los requisitos de seguridad de los equipos de seguridad deberán ser las siguientes:es la variante más antigua y fundamental de la familia de codificadores de pulso en serie A860-0346 el sufijo T001 que denota la versión base dentro de la serie.

Lleva la misma carcasa de tapa de plástico rojo, 40,000 ppr arquitectura de retroalimentación absoluta de serie A y factor de forma montado en motor que caracterizan a todos los miembros de la gama de codificadores A860-0346,pero se distingue por su configuración de conector D-Sub en el punto de conexión del cable.

Esta interfaz D-Sub refleja el estándar de conectores de las máquinas herramienta e instalaciones de cableado para las que se especificó esta variante.

La designación "No-Alpha" en la documentación de Fanuc para este codificador es un contexto importante.

No alfa significa que este codificador pertenece a la generación anterior a la generación alfa de los servomotores CA de la serie S que precedieron a la introducción de la gama de servomotores alfa.

Para los ingenieros de mantenimiento que encuentran una máquina con motores de la serie S y este codificador, esa etiqueta "No Alfa" es el identificador de generación del sistema: le dice qué amplificadores, controles CNC,y se aplican procedimientos de servicio, y cuáles son los codificadores modernos de serie alfa o beta incompatibles con esta instalación.

La designación de la serie de productos A860-0346 abarca la gama completa de variantes de codificadores de pulso en serie A para la generación de motores de la serie S.

Dentro de esta serie the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.

Las máquinas que se construyeron con codificadores T001 de las primeras series de producción de máquinas herramientas CNC equipadas con motor de la serie S son probablemente las máquinas donde este número de pieza específica todavía se necesita hoy.

Especificaciones clave

Posicionamiento del producto no alfa en la historia del codificador de Fanuc

Las generaciones de codificadores de Fanuc siguen las generaciones de motores que soportan: codificadores de pulso convencionales (incremental, serie A860-0300) para los primeros servomotores CC y AC;Codificador de pulso en serie A (serie A860-0346) para los motores CA de la serie S; codificadores de la serie alfa (familias A860-0360, A860-0370) para motores alfa; y codificadores de la serie alfa i/beta i (familias A860-2000 y A860-2020) para la generación actual.

El A860-0346-T001 se encuentra en la etapa de serie A de esta evolución, la generación en la que Fanuc pasó de trenes de pulso en bruto a la comunicación en serie, y de la posición incremental a la posición absoluta.mientras que todavía usando la carcasa de la tapa roja que se había vuelto familiar del diseño del motor de la serie S.

Las máquinas equipadas con codificadores A860-0346-T001 se construyeron durante un período en que muchos de los centros de mecanizado de gran volumen de hoy se estaban instalando por primera vez.

That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, y piezas de repuesto como el A860-0346-T001 son esenciales para mantener estos activos productivos funcionando.

Conector D-Sub ¢ Contexto de la interfaz del cable

El conector D-Sub en el A860-0346-T001 lo distingue de las variantes posteriores del A860-0346 que utilizan el estilo MS redondo u otros tipos de conectores.Los conectores D-Sub eran comunes en la electrónica industrial y el cableado de máquinas CNC de la época, proporcionando un estándar de conector fiable y ampliamente disponible con una buena protección contra el contacto cuando está correctamente acoplado.

El cable existente en una máquina construida con codificadores T001 terminará en un conector D-Sub correspondiente en el extremo del codificador un codificador T001 de reemplazo directo se acoplará sin modificación del cable,Considerando que el uso de una variante diferente del sufijo T con un tipo de conector diferente requeriría una adaptación del cable.

Al suministrar codificadores T001 de repuesto, confirme que el conector D-Sub está presente e intacto en la unidad de intercambio.

Los daños en los conectores pines doblados, clips rotos de la carcasa o contaminación en las cavidades de contacto son un resultado común de un manejo áspero en el mercado de repuestos y deben inspeccionarse antes de la instalación.

Preguntas frecuentes

P1: ¿Qué distingue al A860-0346-T001 del T041 y el T101 de la misma familia?

Los tres son 40,000 ppr Codificadores de Pulso Serial A con el mismo protocolo de comunicación.

El T001 es la variante base con un conector D-Sub; las variantes T041 y T101 utilizan diferentes tipos de conectores y tienen rangos de compatibilidad específicos del modelo del motor.

El T101 está confirmado para los motores modelo 0S a 30S específicamente; el T001 es la variante original que se ajusta a las versiones iniciales de motores de la serie S.

These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.

P2: El producto está descrito como "No alfa" ¿Esto afecta con qué CNC es compatible?

Sí. "No Alfa" indica que este codificador pertenece a la generación de motores de la serie S, y los CNC que se comunican con él son los equipados con la tarjeta de interfaz Codificador de Pulso Serial A:especialmente los sistemas de servocontrol digital Fanuc para la serie Zero (0-C), 0-D) y los controles del modelo A del 16/18/21.

Los motores de la serie alfa utilizan codificadores alfa que se comunican en un protocolo serie diferente; los motores alfa i utilizan un protocolo serial más evolucionado.

La conexión de un codificador de serie A no alfa a un amplificador diseñado para la retroalimentación de serie alfa produce un fallo de incompatibilidad el amplificador no puede decodificar el protocolo de serie A.codificador, y CNC deben pertenecer a generaciones compatibles.

P3: ¿Se puede mantener la posición absoluta indefinidamente, o se degrada con el tiempo?

La posición absoluta se mantendrá mientras la batería de respaldo del servoamplificador o de la batería permanezca por encima de su umbral de descarga.

La química de las baterías (generalmente células primarias de litio) tiene una vida útil finita normalmente de tres a cinco años según los patrones de uso,con funcionamiento continuo de la máquina que consume la batería más lentamente que el ciclo de potencia frecuenteCuando el voltaje de la batería cae hasta el umbral de advertencia, el CNC genera una alarma BAT.

La batería debe reemplazarse antes de que la máquina se apague para un mantenimiento prolongado, ya que la sustitución de la batería mientras la máquina permanece encendida evita la pérdida de datos.Una vez que los datos de posición se pierden debido a la descarga completa de la batería, un procedimiento de retorno de referencia restablece el dato.

P4: ¿Es posible probar el codificador A860-0346-T001 sin sacarlo del motor?

Las pruebas diagnósticas básicas son posibles in situ. monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.

Verificar el conector de codificación en el extremo del motor para asegurar los asientos y los contactos limpios es un primer paso no invasivo.

Sin embargo, para la evaluación definitiva del codificador, especialmente cuando se sospecha contaminación, desgaste del disco o deterioro del rodamiento, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.

P5: ¿Cuáles son las opciones de servicio disponibles para una situación de apagado de la máquina que involucre a este codificador?

El intercambio es la vía de recuperación más rápida: un intercambio A860-0346-T001 probado y garantizado (o una alternativa confirmada compatible) puede enviarse e instalarse en cuestión de horas en las regiones donde haya existencias disponibles.

Envíe el motor completo con el codificador defectuoso a un proveedor de servicios especializado. Esto permite el cambio del codificador, la inspección del rodamiento, el ensayo de resistencia a la bobina,y control de aislamiento se realizará como una revisión completa del motor en lugar de sólo un intercambio de codificador, que es la mejor práctica para un motor de esta edad.

Cuando no haya existencias disponibles, la alternativa es obtener el A860-0346-T001 de canales excedentarios. Las unidades excedentarias deben probarse eléctricamente en una plataforma serie A antes de su instalación.ya que la inspección física por sí sola no es suficiente para confirmar la funcionalidad del codificador.
