A660-2005-T505 Fanuc cable de servomotores A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 FANUC Cable de codificador de pulso de codificador de ángulo de conector / alta flexibilidad / cadena de arrastre calificada / alfa y beta servomotores

Cable de codificación del conector en ángulo

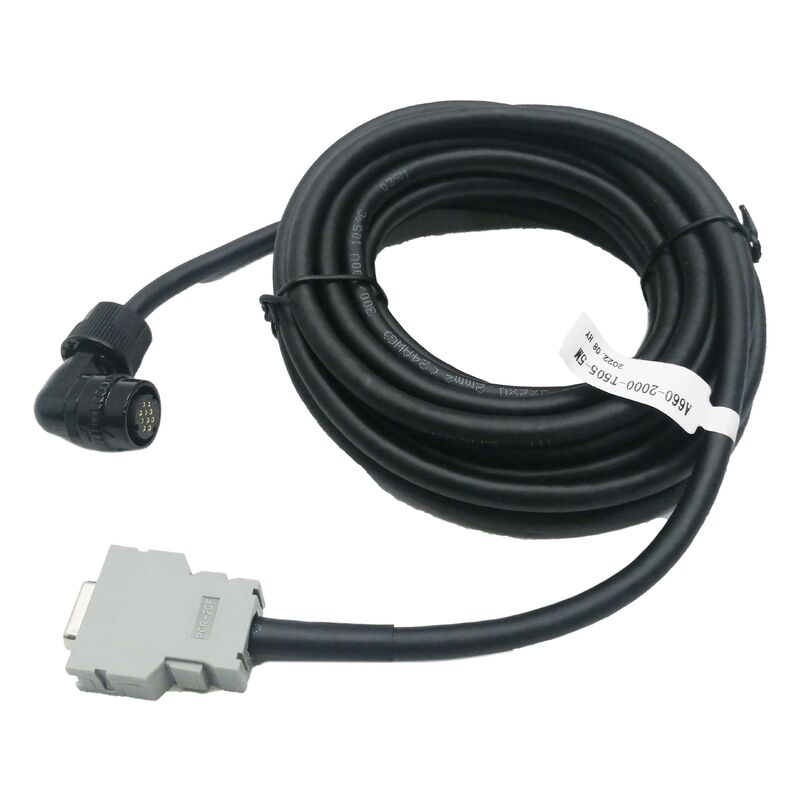

El A660-2005-T505 es la versión en ángulo (codo) del cable de codificación de pulso del FANUC, idéntico funcionalmente al conector recto A660-2005-T506 en contenido de señal, capacidad de flexibilidad,y resistencia al aceite, pero con el cuerpo del conector del extremo del motor orientado a 90° con respecto al eje del cable, donde el conector T506 recto sale del cable en línea con el cuerpo del cable,el conector en ángulo T505 sale del cable en ángulo recto.

Esta diferencia de geometría del conector es la única distinción de especificación entre T505 y T506 ambos conectan la misma interfaz de codificador de pulsos FANUC a la misma entrada de codificador CN2 del amplificador FANUC SVM.

Información clave sobre el producto

Cuándo elegir el T505 en ángulo sobre el T506 recto

La elección de la orientación del conector se reduce al espacio disponible en el enchufe del codificador de pulso del motor:

Espacio detrás del conector del codificador:El conector T506 recto requiere un espacio libre directamente detrás del enchufe del motor espacio para que el cuerpo del conector y el cable se extiendan axialmente.Los motores están montados contra las paredes., en huecos o en orientaciones en las que no exista este espacio axial.

Conector en ángulo cuando el espacio axial está limitado:La salida de 90 ° del T505 significa que el cable se aleja hacia un lado el conector puede estar completamente sentado y bloqueado en la toma del codificador de pulso incluso cuando no hay espacio libre detrás del motor.En posiciones de montaje del motor confinadas, el T505 permite la instalación de cables donde no se puede utilizar el T506.

Dirección de enrutamiento del cable:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.

Aplicaciones

Servoejes del centro de mecanizado CNC montaje de motor confinado:Motores montados en huecos, cerca de los elementos estructurales o contra las paredes de los paneles donde no se puede instalar el T506 recto debido a la falta de espacio libre axial detrás del enchufe del codificador de pulsos.

Servomotores FANUC Beta BM:Confirmado a partir de la documentación de mantenimiento como cable de servicio para las conexiones de codificador de pulso del motor FANUC Beta BM ‡ servomotores compactos donde las limitaciones de montaje requieren con frecuencia el conector en ángulo.

con una capacidad de transmisión superior a 300 WServomotores FANUC en tornos CNC donde la geometría de la instalación del motor requiere una salida de cable de 90°.

Los motores del eje del brazo del robot FANUC:Servomotores de accionamiento conjunto en robots FANUC en los que la posición de montaje del motor restringe el acceso directo a los conectores.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A660-2005-T505 y A660-2005-T506?

T505 tiene un conector en ángulo (90°, codo) en el extremo del motor; T506 tiene un conector recto.y el conector del lado del amplificador son idénticos. Seleccionar T505 cuando la posición de montaje del motor no permita un espacio axial detrás del enchufe del codificador de pulsos; seleccionar T506 cuando se prefiera una salida recta o si el espacio lo permite.

P2: ¿Qué es el motor FANUC Beta BM y por qué utiliza el cable T505?

Los motores FANUC Beta BM son servomotores compactos de la serie Beta de FANUC, utilizados típicamente para servoejes más pequeños en máquinas CNC de menor costo, moliendas CNC,y como accionamiento auxiliar del eje en centros de mecanizadoEl factor de forma compacto del Beta BM y las limitaciones de montaje de las configuraciones de máquinas herramienta más pequeñas requieren con mayor frecuencia el conector T505 en ángulo.El T505 se confirma en las especificaciones de los servocables Beta BM de FANUC.

P3: ¿El conector angular de la A660-2005-T505 es fijo a 90° o ajustable?

El conector T505 tiene un ángulo fijo de 90 ° la dirección de salida del cable con respecto a la cara de acoplamiento del conector está fijada por la geometría de la carcasa del conector y no puede ajustarse después de la fabricación.Antes de instalar el T505, confirme que la dirección fija de salida de 90° se alinea con la trayectoria prevista de enrutamiento del cable, para evitar que se produzca una curva aguda del cable cerca del conector que le haga sufrir tensión.

P4: ¿Puede utilizarse A660-2005-T505 para los mismos motores que el T506?

Sí ¢ T505 y T506 sirven a los mismos tipos de motores (servomotores de las series FANUC Alpha i y Beta con interfaces de codificación de pulsos) con la misma interfaz eléctrica.La compatibilidad del motor está determinada por la especificación eléctrica del cable (serie de codificadores de pulso)Si el motor y la posición de montaje son compatibles con cualquiera de las dos orientaciones de los conectores, tanto T505 como T506 son selecciones válidas.
