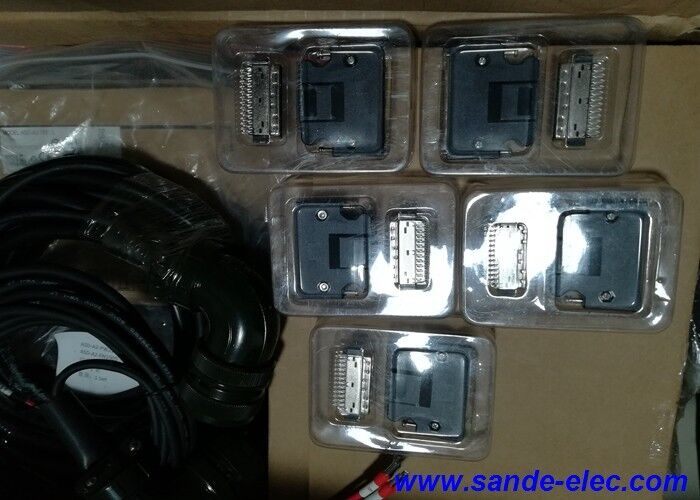

El cable de transmisión del motor con codificador DELTA certificado por el CE ASD-A2-PW1005

ASD-A2-PW1005 | Cable de alimentación del servomotor Delta ASDA-A2: 5 m/variador ASDA-A2 a motor ECMA/preensamblado

Cable de alimentación del motor para servosistemas Delta ASDA-A2

El ASD-A2-PW1005 es un cable de alimentación de motor preensamblado de 5 metros de la gama de accesorios del servosistema ASDA-A2 de Delta Electronics: el cable que suministra corriente de variador de frecuencia variable trifásica desde la salida del servovariador ASDA-A2 a la toma de corriente del servomotor serie ECMA. Este cable es la ruta de suministro de energía para el servomotor ECMA: cada amperio de corriente del motor fluye a través del ASD-A2-PW1005, lo que lo convierte en un componente crítico en la cadena de alimentación del sistema de servoaccionamiento.

A 5 m, el ASD-A2-PW1005 sirve para la instalación de servoeje estándar donde el gabinete del variador ASDA-A2 se coloca a 5 metros de la posición de montaje del motor ECMA, una distancia que cubre la mayoría de las instalaciones típicas de máquinas herramienta CNC y automatización industrial.

Especificaciones clave

Preensamblado: listo para instalar

El ASD-A2-PW1005 llega terminado de fábrica en ambos extremos:

Extremo de la unidad:Un conector o conjunto de terminales que coincida con el bloque de terminales de salida del motor U/V/W del servovariador ASDA-A2: conexión directa sin pelar, terminar o engarzar en el campo del variador.

Extremo del motor:Un conector que coincide con la toma de corriente del servomotor serie ECMA: conexión directa al motor, lo que elimina el riesgo de un cableado de alimentación del motor incorrecto que puede causar inversión de fase, monofásico o daños al motor.

Calidad de montaje constante:La terminación de fábrica garantiza una preparación uniforme de los extremos del cable: longitud correcta del conductor, eliminación adecuada del aislamiento y aplicación de torsión correcta en los terminales.

Aplicaciones

Ejes de máquina herramienta CNC Delta ASDA-A2:Servomotores ECMA en centros de mecanizado CNC, centros de torneado y rectificadoras que utilizan variadores ASDA-A2: el cable de alimentación de 5 m abarca la ruta estándar del cable del gabinete al motor.

Posicionamiento de automatización industrial:Servoejes accionados por ASDA-A2 en equipos automatizados de ensamblaje, manejo de materiales y posicionamiento de precisión: cualquier servomotor dentro de 5 m del gabinete del variador ASDA-A2.

Maquinaria de embalaje y conversión:Servoejes de ciclo alto en equipos de embalaje, llenado, etiquetado y conversión de bobina que utilizan servoaccionamientos Delta ASDA-A2.

Maquinaria textil y de impresión:Ejes de tensión y alimentación servocontrolados en equipos industriales textiles y de impresión utilizando servosistemas ASDA-A2 y ECMA.

Preguntas frecuentes

P1: ¿Se puede utilizar el ASD-A2-PW1005 con servovariadores de la serie Delta ASDA-B2 o ASDA, así como con el ASDA-A2?

El prefijo ASD-A2 identifica este cable como parte de la gama de accesorios ASDA-A2. El conector del extremo del motor coincide con los enchufes de alimentación de servomotores de la serie ECMA que son comunes en varias generaciones de servovariadores Delta. Para compatibilidad con ASDA-B2 u otros servovariadores Delta, verifique en la guía de selección de cables de Delta que el formato de terminación del extremo del variador coincida con la disposición del terminal de salida U/V/W del modelo de variador específico antes de usar este cable.

P2: ¿Qué sección transversal del conductor utiliza el ASD-A2-PW1005 y cómo se relaciona esto con la corriente del motor?

La sección transversal del conductor en los cables de alimentación Delta ASDA-A2 se especifica en función de la clase de corriente nominal del motor. El cable ASD-A2-PW1005 está fabricado con una sección transversal adecuada para la clase de potencia del motor ECMA para la que está diseñado. Confirme en la tabla de selección de cables ASDA-A2 de Delta que el ASD-A2-PW1005 coincida con el rango de corriente nominal del motor; el uso de conductores de tamaño insuficiente resulta en un calentamiento excesivo del cable y una caída de voltaje bajo carga.

P3: ¿Se puede extender el cable ASD-A2-PW1005 más de 5 m?

No se recomienda la extensión directa de los cables de alimentación de servomotores preensamblados empalmando conductores adicionales en el circuito: las conexiones de unión introducen resistencia, posibles puntos de emisión de EMC y no son mecánicamente confiables en comparación con las terminaciones de cables de fábrica. Si se requiere un tramo de más de 5 m, solicite la longitud estándar más larga adecuada para la instalación. Confirme en el manual de instalación ASDA-A2 de Delta la longitud máxima permitida del cable del motor para el modelo de variador específico.

P4: ¿Cuál es la separación mínima entre ASD-A2-PW1005 y el cable del codificador?

Delta especifica una separación mínima de 30 cm (aproximadamente 12 pulgadas) entre el cable de alimentación del motor y el cable de señal del codificador cuando ambos se colocan en paralelo. En separaciones más cortas, los armónicos de conmutación PWM en el cable de alimentación pueden acoplarse capacitiva o inductivamente al cable del codificador, lo que provoca ruido en la señal del codificador que se manifiesta como errores del codificador, fluctuaciones de retroalimentación de posición o fallas en el variador. Cuando ambos cables deban cruzarse, colóquelos a 90° en lugar de hacerlos paralelos.
