Cable de servo motor de fibra óptica AC de extensión Fanuc 1m A02B-0236-K853

A02B-0236-K853 FANUC Fibra óptica del cable de ensamblaje 1m / FSSB / interior del gabinete / SVM Servo Daisy-Chain

FANUC FSSB ensamblaje de cables de fibra óptica a 1 m

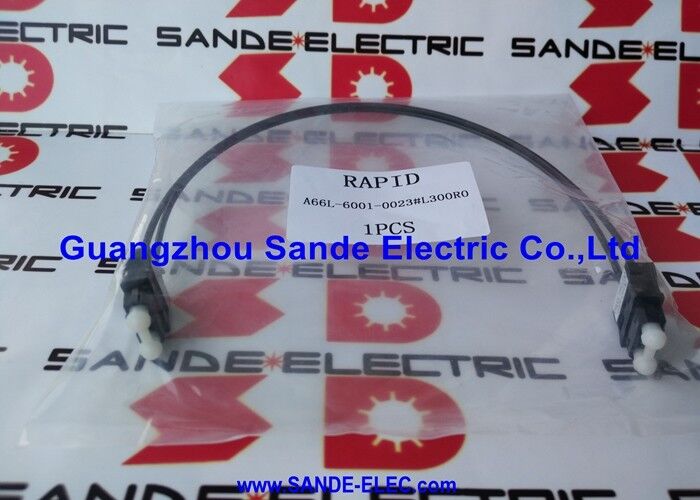

El A02B-0236-K853 es el número de catálogo de FANUC para el A66L-6001-0023 # L1R003 el cable de fibra óptica FSSB de 1 metro para la interconexión de módulos servo en el interior del gabinete.Ambos números de piezas se refieren al mismo conjunto físico de cables: 1 metro de fibra óptica de plástico sin envoltura con conector COP10A en un extremo y conector COP10B en el otro.

The A02B-0236 catalog prefix is FANUC's accessory catalog designation used for certain CNC system components when packaged or catalogued separately from the A66L series — the two numbers cross-reference directly for procurement and maintenance purposes.

Especificaciones clave

FSSB El bus servo en serie que sirve este cable

El FSSB (FANUC Serial Servo Bus) es el bus de comunicación óptica de alta velocidad que conecta la placa de control CNC de FANUC con los módulos de servoamplificador (SVM) dentro del gabinete de accionamiento:

La placa CNC transmite comandos de eje:Los puntos de ajuste de velocidad, los pulsos de referencia de posición y la unidad permiten que las señales viajen desde la salida FSSB del CNC hasta el primer SVM en la cadena en cada ciclo de interpolación (normalmente 1 ms o 0,5 ms).

Los SVM transmiten retroalimentación del codificador:Cada SVM alimenta sus datos del codificador del motor, el estado de la unidad y la información de fallas al CNC simultáneamente en el mismo marco serial.

Topología de la cadena Daisy:Los módulos SVM están conectados en serie CNC → SVM1 → SVM2 → SVM3 →... Cada cable A02B-0236-K853 conecta una salida COP10A a la entrada COP10B del siguiente módulo.Todos los ejes de la cadena se dirigen por su posición en la secuencia.

Aplicaciones

Los sistemas de servo FANUC αi:Todos los centros de mecanizado CNC de FANUC, centros de torneado, máquinas de rectificación,y otros equipos de CNC que utilizan servomódulos de la serie αi ¥ un A02B-0236-K853 por segmento de conexión SVM-SVM o CNC-SVM dentro del gabinete.

Controlladores de robot FANUC R-30iA/R-30iB/R-30iB+:Los gabinetes del controlador del robot que utilizan el FSSB para conectar la placa principal a los módulos de servoamplificador internos A02B-0236-K853 conecta módulos adyacentes dentro del controlador del robot.

Sistemas CNC FANUC 16i/18i/21i/30i:Cualquier gabinete de control CNC en el que se instalen módulos SVM en la cadena de margaritas FSSB.

Preguntas frecuentes

P1: ¿Es A02B-0236-K853 lo mismo que A66L-6001-0023#L1R003?

Sí ambos números de piezas identifican el mismo producto: un cable de fibra óptica de plástico FSSB sin envoltura de 1 metro con conectores COP10A y COP10B.A02B-0236-K853 es el número de catálogo A02B utilizado en los documentos específicos del sistema FANUC; A66L-6001-0023#L1R003 es el número de serie del cable A66L utilizado en los catálogos generales de repuestos.

P2: ¿Qué alarma de FANUC indica un cable A02B-0236-K853 FSSB fallido o roto?

Un cable FSSB desconectado o roto hace que el CNC pierda la comunicación con todos los módulos SVM desde el punto de ruptura en adelante en la cadena de margaritas.Se trata de la SV5136., o SV5137 (fallo de comunicación FSSB) para todos los ejes que ya no sean alcanzables.La alarma suele nombrar el primer eje inalcanzable en la cadena .

P3: ¿Se puede utilizar A02B-0236-K853 (1m) cuando se necesite un cable más corto o más largo?

El cable de 1 m siempre se puede utilizar donde un cable más corto funcionaría A66L-6001-0023#L2R003 (2m) o másLos cables de fibra óptica no pueden ser cortados de forma corta. El pulido de la cara final de la fibra óptica requiere equipos de precisión de fábrica.

P4: ¿Qué mantenimiento se requiere para los conectores COP10A/COP10B en A02B-0236-K853?

Las caras de los conectores ópticos deben inspeccionarse periódicamente. La contaminación en la cara de la fibra pulida aumenta la pérdida de inserción y eventualmente causa fallas de comunicación FSSB.Utilice herramientas de limpieza de fibra óptica (palos de limpieza libres de lente con líquido de limpieza óptica apropiado) para limpiar las caras de los conectores contaminadosNunca toque la cara de la fibra con los dedos desnudos. Los aceites de la piel contaminan la cara de la fibra y aumentan la pérdida de inserción.
