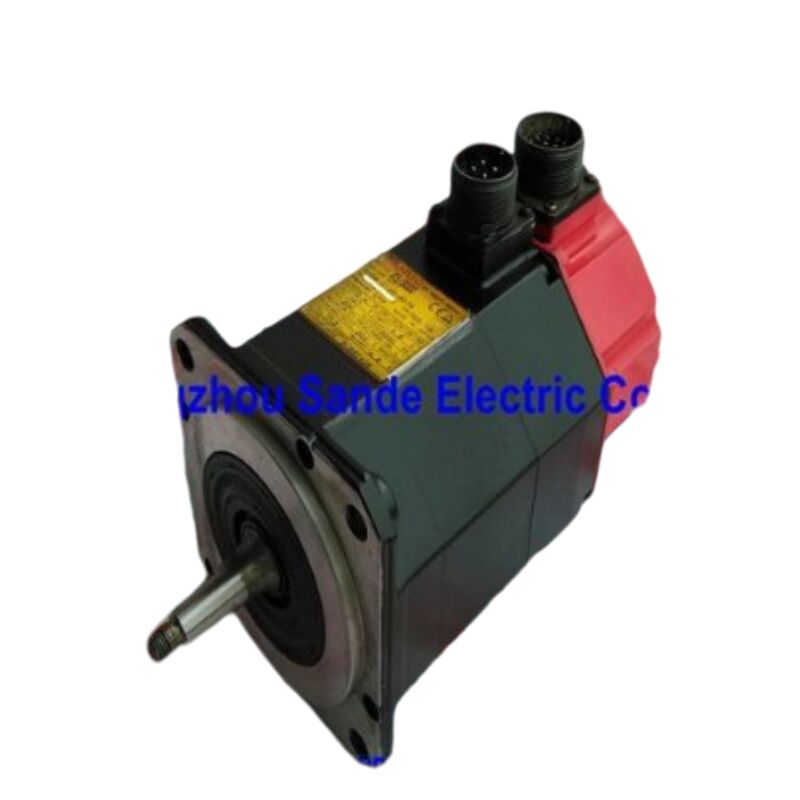

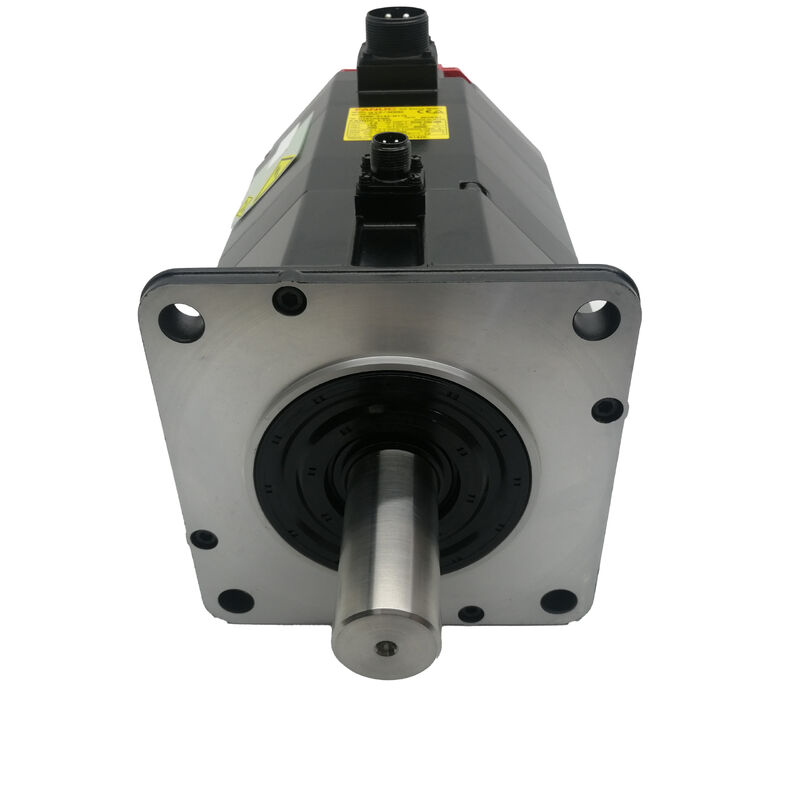

Motor servo AC FANUC A06B-0143-B077

Serie Alpha | 2.8 kW | 3000 RPM | Diseñado para las exigencias del CNC industrial

El motor que mantiene en funcionamiento las líneas de producción

En un mundo donde el tiempo de inactividad del CNC se mide en ingresos perdidos, los componentes que elige importan más de lo que la mayoría admite. El FANUC A06B-0143-B077 se ha ganado su lugar como un motor servo de referencia para máquinas herramienta pequeñas y medianas, no por marketing, sino por su rendimiento constante y verificable en miles de instalaciones del mundo real.

Parte de la familia Alpha 12/3000, este motor ofrece una potencia nominal de 2.8 kW con un par de parada de 12 Nm, funcionando hasta 3.000 RPM con una fuente trifásica de 155V / 200Hz. El eje recto con chaveta y el codificador incremental FANUC Alpha I64 (64K ppr), referenciado como A860-0365-V501 o A860-0365-T101, se combinan para ofrecer una retroalimentación de posición precisa y fiable que se mantiene en operaciones de alto ciclo.

Especificaciones técnicas de un vistazo

Totalmente cerrado, sin escobillas, y eso lo cambia todo

La serie Alpha de FANUC utiliza un diseño sin escobillas, totalmente cerrado y sin fricción, lo que permite que estos motores servo funcionen en entornos exigentes sin necesidad de mantenimiento regular de las escobillas. Para los talleres que operan en turnos múltiples, esto se traduce directamente en menos paradas imprevistas y un menor coste total de propiedad durante la vida útil del motor.

El sellado con clasificación IP67 añade otra capa de practicidad. Salpicaduras de refrigerante, partículas metálicas en el aire, suciedad general del taller... nada de esto penetra en la carcasa del motor en condiciones de funcionamiento normales. Es el tipo de detalle que parece menor hasta que no se enfrenta a fallos prematuros de los rodamientos causados por la contaminación.

Dónde se utiliza este motor

Diseñado para máquinas herramienta pequeñas y medianas, el A06B-0143-B077 tiene un historial de instalación documentado en una amplia gama de equipos industriales. Comúnmente lo encontrará impulsando:

• Centros de mecanizado vertical y horizontal— control de eje de avance (X, Y, Z)
• Centros de torneado CNC— posicionamiento de ejes X e Z
• Máquinas de taladrado de PCB— donde el movimiento de alta velocidad y alta repetibilidad es innegociable
• Sistemas de grabado y fresado multieje
• Ejes de articulación de robots industriales

Compatibilidad del amplificador

El A06B-0143-B077 se combina con el módulo amplificador servo FANUC SVM1-80, disponible como A06B-6079-H105 o A06B-6096-H105. Esta combinación está documentada en el manual oficial de la serie Alpha de FANUC y garantiza que los límites de corriente, los umbrales de protección contra sobrecargas y los parámetros de ajuste de la unidad estén preconfigurados correctamente para esta clase de potencia.

El motor también se integra de forma nativa con los controladores CNC FANUC de las familias 0i, 16i, 18i y 21i sin necesidad de hardware de interfaz adicional. Para sistemas heredados que ejecutan plataformas FANUC anteriores, se recomienda confirmar la compatibilidad del firmware del amplificador antes de la instalación.

Una nota sobre el sufijo B077 frente a B075

La designación "B077" indica un codificador incremental Alpha I64 — 64.000 recuentos por revolución. Este motor puede convertirse a una configuración "B075", "B084" o "B088" mediante un cambio de codificador. El sufijo "#7008" denota un eje recto con chavetero. Este motor no incluye un freno de retención; los modelos con freno llevan números de pieza que comienzan con A06B-0143-B1 en lugar de B0.

Preguntas frecuentes

P1: ¿Qué amplificador servo es compatible con el A06B-0143-B077?

El amplificador recomendado es el FANUC SVM1-80, ya sea A06B-6079-H105 o A06B-6096-H105. El uso de un amplificador no compatible puede provocar alarmas de la unidad y anular la garantía de las unidades reacondicionadas.

P2: ¿Incluye este motor un freno de retención?

No. El sufijo B077 indica que no tiene freno. Si su aplicación requiere un freno de retención —en un eje vertical, por ejemplo— busque números de pieza que comiencen con A06B-0143-B1***.

P3: ¿Se puede reemplazar el codificador I64 de forma independiente?

Sí. Las referencias del codificador son A860-0365-V501 o A860-0365-T101 y están disponibles por separado. Después del reemplazo, se requiere un ciclo de retorno de referencia (retorno a cero) en el controlador CNC para restablecer la referencia de posición.

P4: ¿Existe una diferencia de rendimiento significativa entre una unidad reacondicionada probada y una nueva?

Una unidad reacondicionada profesionalmente y probada bajo carga, con la calibración del codificador verificada, generalmente funcionará dentro de la tolerancia especificada. La pregunta clave es si el proveedor proporciona un informe de prueba y una garantía. Una renovación cosmética sin probar es un asunto completamente diferente y conlleva un riesgo real en aplicaciones de precisión.

P5: ¿Sigue en producción el A06B-0143-B077?

FANUC ha descontinuado la producción de esta variante de la serie Alpha a través de canales oficiales. La disponibilidad ahora proviene de existencias certificadas, programas de reacondicionamiento autorizados y servicios de reacondicionamiento basados en intercambio. Si está manteniendo una flota de máquinas que utilizan este motor, vale la pena considerar la adquisición proactiva de inventario de repuesto.
