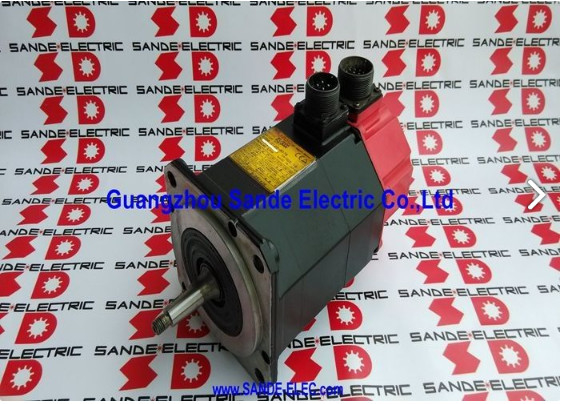

Fanuc A06B-0127-B177 | Servomotor AC Serie Alpha α6/2000 — 1.0kW, 6Nm, Eje Cónico, Freno 90V, Codificador A1000

Número de pieza: A06B-0127-B177

Serie: Servomotor AC Alpha (α)

Modelo: α6 / 2000

Configuración: Eje Cónico con Chavetero, Freno de Muelle de 90V DC, Codificador Absoluto A1000, IP65

Potencia Nominal: 1.0 kW

Par de Bloqueo: 6 Nm

Velocidad Nominal: 2,000 RPM

Voltaje del Motor: 140 VAC

Corriente Nominal: 4.6 A

Frecuencia Nominal: 133 Hz

Fase: Trifásico

Condición: Nuevo / Reacondicionado

Descripción general

El Fanuc A06B-0127-B177 es un servomotor AC de la serie Alpha — modelo α6/2000 — configurado con un eje cónico, freno de muelle de 90V DC y codificador absoluto A1000. Con una potencia nominal de 1.0 kW, par de bloqueo de 6 Nm, 140V, 4.6A y frecuencia de funcionamiento de 133 Hz a 2,000 RPM, este motor cubre las aplicaciones de eje de avance de par moderado en las que se basaban las máquinas herramienta de la generación Alpha: un reemplazo directo o una ruta de actualización para generaciones anteriores de servomotores Fanuc que ejecutan la misma plataforma eléctrica α6/2000, con la retroalimentación absoluta de alta resolución del codificador A1000 que proporciona un avance significativo en la precisión de posicionamiento y el comportamiento de arranque sobre el codificador incremental I64 que se encuentra en variantes anteriores del mismo motor.

Tres elementos de configuración hacen que el B177 sea lo que es dentro de la familia de productos A06B-0127. El eje cónico proporciona un posicionamiento concéntrico autocentrante entre el motor y su componente accionado — una polea, un cubo de acoplamiento o un engranaje — y el ajuste de interferencia mecánica que se desarrolla bajo carga de par elimina el micromovimiento en la interfaz motor-carga que puede desarrollarse con el tiempo en arreglos de sujeción plana de eje recto bajo vibración sostenida.

El freno de 90V DC proporciona una sujeción a prueba de fallos siempre que el amplificador servo esté deshabilitado.

El codificador A1000 devuelve 1,000,000 de pulsos por revolución a la unidad servo, suministrando datos de posición absoluta sin necesidad de retorno de referencia después de cualquier interrupción de energía.

Especificaciones clave

α6/2000 en la Línea de Servomotores Alpha

El motor α6/2000 se sitúa en el rango medio-bajo de la familia de servomotores de la serie Alpha — con una potencia nominal continua de 1.0 kW y un par de bloqueo de 6 Nm, funcionando hasta 2,000 RPM.

En el contexto de las máquinas herramienta CNC de la generación Alpha, esta clase de motor solía servir a los ejes más ligeros de centros de mecanizado pequeños y medianos: el cuarto eje rotatorio, la inclinación del eje B en algunas plataformas, ejes de posicionamiento secundarios y, en máquinas compactas, los ejes primarios X/Y/Z donde la masa de la mesa y la pieza de trabajo mantenían la carga del eje dentro del rango de funcionamiento cómodo del motor.

El "6" en α6/2000 se refiere a la clase de par de bloqueo en la convención de nomenclatura Fanuc Alpha, y el "/2000" define la velocidad máxima.

Esto sitúa al α6/2000 por debajo del α6/3000 (mismo par, mayor velocidad) y del α12/2000 (mayor par, misma velocidad) en la progresión de la familia Alpha.

Elegir el motor correcto en este rango requiere igualar la inercia de carga del eje y la demanda de par pico con lo que el motor puede entregar a la velocidad de aceleración requerida — el par de bloqueo de 6 Nm define lo que el motor puede mantener a velocidad cero, mientras que la curva de par continuo-velocidad determina lo que puede sostener durante un ciclo de mecanizado completo.

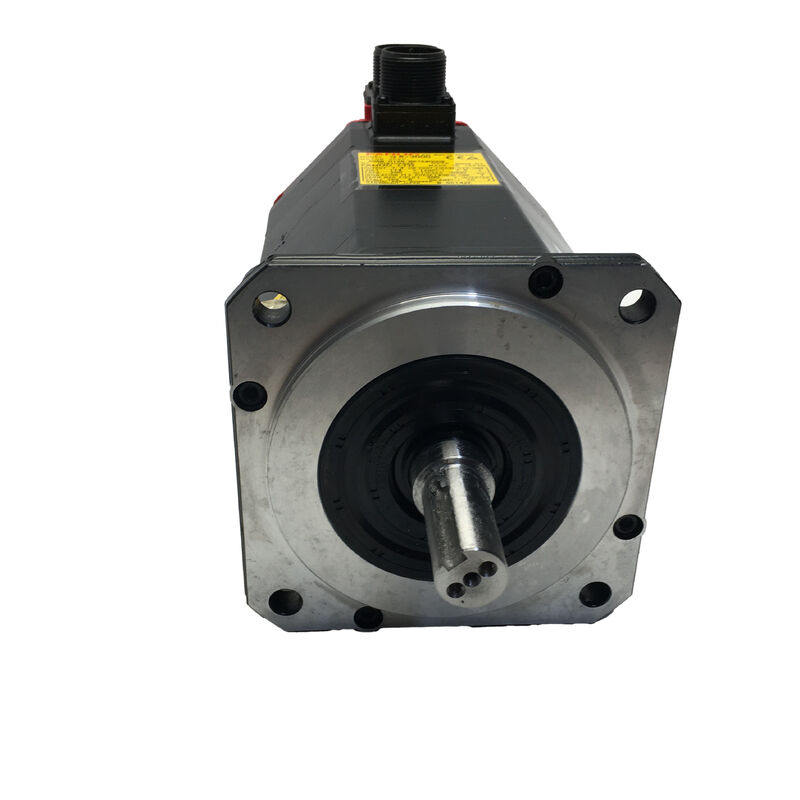

Eje Cónico — Interfaz Mecánica Autocentrante

El eje cónico del A06B-0127-B177 es un diseño de eje de ajuste de interferencia autocentrante. A medida que el componente de acoplamiento — polea, piñón, cubo de acoplamiento o polea de correa dentada — se introduce en el cono mediante su tuerca o tornillo de retención, el diámetro creciente del cono genera una interferencia creciente entre el eje y el orificio.

Cuando se instala correctamente al par especificado, este ajuste de interferencia crea un área de contacto por fricción distribuida a lo largo de toda la longitud del cono, en lugar del contacto puntual concentrado de una interfaz de chavetero recto.

El cono también resuelve el problema de alineación inherente a la instalación de motores de eje recto.

Un cubo de orificio cónico se asienta concéntricamente en el cono por geometría — su única posición de equilibrio en el eje es aquella en la que los diámetros del cono coinciden.

No hay posibilidad de asiento excéntrico si el orificio del cubo tiene el tamaño correcto, lo que significa que el conjunto giratorio está intrínsecamente equilibrado sin necesidad de calzos o ajustes de alineación adicionales.

El chavetero en el eje cónico añade un acoplamiento rotacional positivo al ajuste de interferencia de retención axial y radial.

La chaveta evita la rotación relativa entre el eje y el cubo en caso de que el ajuste de interferencia se supere parcialmente bajo cargas de choque extremas o vibraciones — una situación más común en los motores de la serie Alpha que accionan husillos de bolas a través de transmisiones por correa dentada que en arreglos de acoplamiento directo, donde la tensión de la correa impone una carga radial sostenida en el eje.

La extracción del eje cónico requiere un extractor adecuado — un dispositivo que empuja el cubo fuera del cono axialmente al apoyarse en la cara del extremo del eje mientras tira del ala del cubo.

Intentar extraer un componente de eje cónico correctamente instalado martillando o haciendo palanca puede dañar el eje, el cubo y el codificador por el choque transmitido a través del cuerpo del motor.

Freno de 90V DC — Sujeción a Prueba de Fallos de la Serie Alpha

El freno equipado en el A06B-0127-B177 es de muelle y se libera con 90V DC. Este es el voltaje estándar del freno de la serie Alpha — diferente de los frenos de 24V DC utilizados en los motores de las series Beta iS y Beta i.

El muelle precarga el disco de freno contra la superficie de fricción en todo momento; la aplicación de 90V DC energiza la bobina, supera la fuerza del muelle y mantiene el disco de freno alejado de la superficie de fricción mientras el motor funciona.

Retire el suministro de 90V — mediante la deshabilitación del servo, parada de emergencia o pérdida de energía — y el muelle acopla inmediatamente el freno.

La especificación de 90V no es negociable. La aplicación de 24V a una bobina de freno de 90V genera una fuerza electromagnética insuficiente para superar el muelle, dejando el freno parcialmente acoplado. El motor funciona contra una resistencia de freno continua: la superficie de la pastilla de freno se calienta, el rodamiento soporta una carga radial anormal del disco desviado, y ambos componentes se deterioran progresivamente.

El error se presenta inicialmente como un consumo de corriente servo superior a lo normal y una temperatura elevada del motor, sin una alarma inmediata — el daño se acumula silenciosamente hasta que falla el freno o el motor.

Antes de conectar la alimentación a cualquier A06B-0127-B177 de reemplazo, confirme el voltaje de suministro del freno de la máquina en el conector del cable del freno con un voltímetro de CC.

Las máquinas que utilizan la generación de servos Alpha están diseñadas con fuentes de alimentación de freno de 90V DC; la confusión surge solo cuando se mezclan motores de diferentes generaciones en el mismo panel.

Codificador Absoluto A1000 — Un Millón de Pulsos por Revolución

El pulsocodificador A1000 en el A06B-0127-B177 devuelve datos de posición absoluta a 1,000,000 de pulsos por revolución.

La resolución que esto representa en el eje de la máquina depende de la relación de transmisión del motor al eje — en un husillo de bolas típico de paso de 10 mm con un acoplamiento de motor 1:1, 1,000,000 ppr en el motor se traduce en una resolución de 0.01 μm por pulso en la mesa, lo que es órdenes de magnitud más fino que la precisión mecánica del sistema de husillo de bolas y guía.

El valor práctico del A1000 no es principalmente su techo de resolución, sino su codificación absoluta.

A diferencia del codificador incremental I64 (64,000 ppr) que se encuentra en algunas variantes del mismo motor, el A1000 retiene la posición del eje a través de interrupciones de energía. Cuando el CNC se enciende, la unidad servo lee la posición absoluta del eje del A1000 y tiene datos de posición del eje correctos sin requerir un recorrido de retorno de referencia.

En máquinas donde la secuencia de arranque del servo estaba previamente limitada por el tiempo requerido para completar los retornos de referencia en múltiples ejes, el codificador absoluto reduce directamente la latencia de arranque.

El pulsocodificador A1000 se encuentra físicamente en la parte trasera del motor y está protegido dentro de la carcasa sellada IP65.

Su conector de cable de señal en la parte trasera del motor es el componente más susceptible de dañarse durante la extracción y reemplazo del motor — el conector y su mecanismo de bloqueo deben inspeccionarse cuidadosamente durante cualquier trabajo de mantenimiento, y el alivio de tensión de la salida del cable debe verificarse para detectar grietas o rozaduras.

Protección IP65 y Compatibilidad con Amplificador

El sellado IP65 — exclusión total de polvo y protección contra chorros de agua desde cualquier dirección — es el nivel de protección estándar para la gama de servomotores de la serie Alpha. Para los entornos de máquinas CNC donde opera el α6/2000, IP65 cubre la neblina de refrigerante, la limpieza y la exposición incidental a fluidos que acompañan las operaciones de mecanizado normales.

El retén de aceite del eje en el extremo frontal del motor es el componente de desgaste más vulnerable del conjunto IP65 — su estado debe incluirse en las comprobaciones de mantenimiento periódicas, especialmente en motores con horas de funcionamiento prolongadas.

El A06B-0127-B177 es compatible con los módulos amplificadores servo de la serie Alpha — la serie A06B-6079 SVM y la serie A06B-6096 con interfaz FSSB, en la clase de corriente adecuada para el α6/2000 a 4.6A nominal. Se integra con controles CNC Fanuc, incluyendo las series 0, 15, 16, 18, 20 y 21.

El amplificador servo debe tener el parámetro de tipo de motor correcto para el α6/2000 y la interfaz del codificador absoluto A1000 debe estar habilitada antes de operar el eje.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-0127-B177 (codificador A1000) y el A06B-0127-B177#7000 (codificador i64)?

Ambos son motores α6/2000 con eje cónico y freno de 90V DC. La diferencia es el codificador: el B177 base lleva el codificador absoluto A1000 a 1,000,000 ppr; la variante con sufijo #7000 lleva el codificador incremental i64 a 64,000 ppr.

El A1000 proporciona retención de posición absoluta a través de interrupciones de energía sin necesidad de referenciar; el i64 requiere un retorno de referencia después de cada ciclo de encendido.

El amplificador servo y el CNC deben configurarse para el tipo de codificador instalado en el motor — las dos variantes no son intercambiables en el mismo amplificador sin cambios de parámetros y, cuando sea necesario, diferencias de hardware en la interfaz del codificador.

P2: ¿Por qué el freno de este motor es de 90V DC en lugar de los 24V DC que se encuentran en muchos servomotores?

Las bobinas de freno de la serie Alpha están diseñadas para 90V DC, coincidiendo con el voltaje de la fuente de alimentación del freno utilizado en los gabinetes de control CNC Fanuc construidos alrededor de la generación de servos Alpha. Los motores de las series Beta iS y Beta i utilizan frenos de 24V DC.

La aplicación de 24V a la bobina de freno de 90V del α6/2000 deja el muelle incompletamente superado, el freno parcialmente acoplado y el motor funcionando contra una resistencia continua — lo que resulta en un daño progresivo del freno y del rodamiento que puede no generar una alarma inmediata.

Confirme siempre el voltaje de suministro del freno de la máquina antes de conectar cualquier motor de reemplazo.

P3: ¿Cómo se debe extraer el cubo del eje cónico durante el reemplazo del motor?

Utilice un extractor mecánico diseñado para aplicaciones de eje cónico — uno que se apoye en la cara del extremo del eje mientras tira del ala del cubo. La fuerza de tracción actúa axialmente a lo largo del eje para separar el ajuste de interferencia.

No intente la extracción martillando o haciendo palanca, lo que transmite choque a través del cuerpo del motor al codificador y a los rodamientos.

Antes de instalar el motor de reemplazo, inspeccione el orificio del cubo en busca de daños por fricción de la instalación anterior y confirme que el cono del orificio coincide con la especificación del cono del eje antes de introducir el cubo en el nuevo eje.

P4: ¿Con qué amplificadores servo Fanuc y controles CNC es compatible el A06B-0127-B177?

El α6/2000 opera con los módulos amplificadores servo de la serie Alpha — la serie A06B-6079 SVM (interfaz Tipo A) y la serie A06B-6096 (interfaz FSSB), en el módulo de clase de corriente de 40A. Se integra con los controles CNC Fanuc Series 0, 15, 16, 18, 20 y 21.

El parámetro de tipo de motor del amplificador debe coincidir con el α6/2000 y la interfaz del codificador absoluto A1000 debe estar habilitada. Confirme si la máquina utiliza amplificadores Tipo A (A06B-6079) o FSSB (A06B-6096) antes de solicitar un motor de reemplazo, ya que el enrutamiento de la señal del codificador difiere entre estas dos generaciones de amplificadores.

P5: ¿Cuáles son las comprobaciones más importantes al evaluar un A06B-0127-B177 usado?

Pruebe primero el freno de 90V DC: confirme que el eje gira libremente cuando se aplica 90V y se bloquea firmemente cuando se retira 90V.

Un freno que arrastra a 90V o no se bloquea indica desgaste del freno que requiere servicio. Inspeccione la superficie del eje cónico en busca de fricción o rayaduras — una superficie cónica rayada compromete el ajuste de interferencia de la próxima instalación del cubo.

Compruebe el conector del codificador A1000 en la parte trasera del motor en busca de corrosión de los pines y verifique que el alivio de tensión en la salida del cable esté intacto. Mida la resistencia del bobinado entre las tres fases para el equilibrio y compruebe la resistencia de aislamiento a tierra con un megóhmetro.

Una prueba en banco hasta 2,000 RPM en un amplificador servo Alpha compatible con la posición absoluta A1000 verificada y la corriente monitorizada es la comprobación final correcta antes de que el motor se instale en una máquina de producción.
