Servomotor industrial
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0123-B077 |

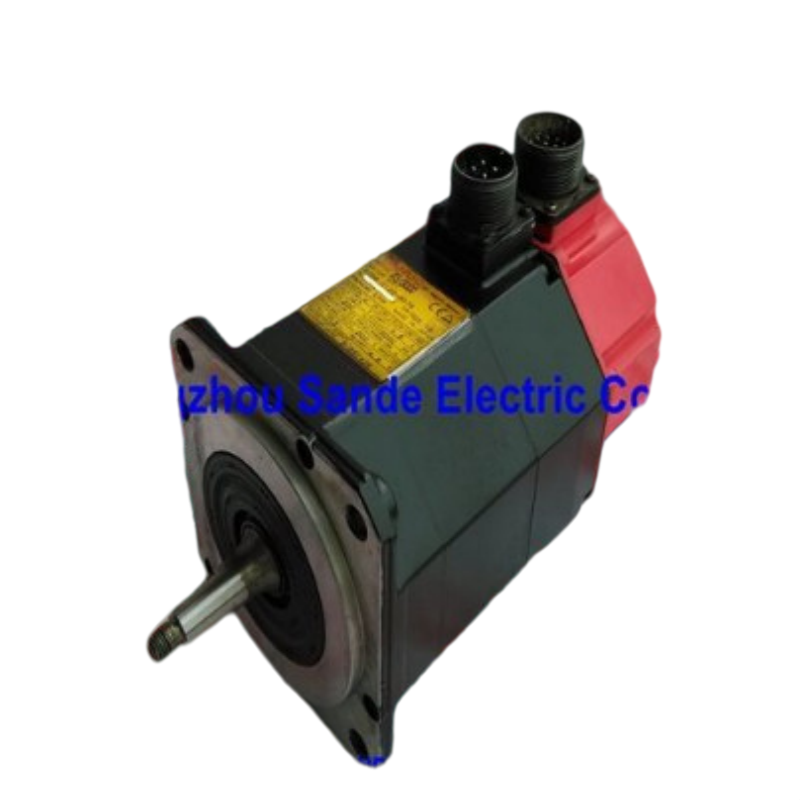

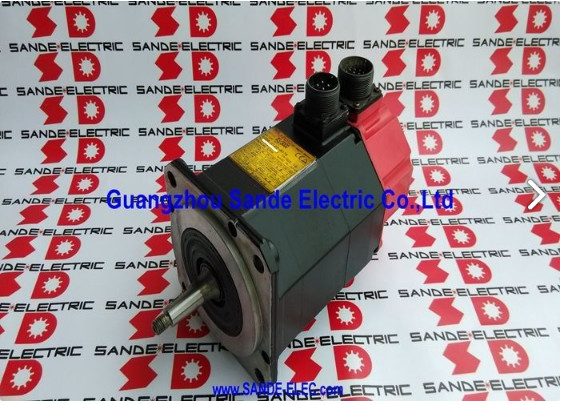

Número de pieza: A06B-0123-B077
Serie: Servomotor AC ALPHA
Modelo: a3 / 3000
Configuración: Eje Cónico con Chavetero, Encoder Incremental aI64K, Sin Freno, IP65
Condición: Nuevo / Reacondicionado / Cambio Disponible
El Fanuc A06B-0123-B077 es un servomotor AC compacto y de alta velocidad de la serie ALPHA de la familia a3/3000 — la generación de tapa roja que sirvió a la industria de máquinas herramienta CNC con consistencia y durabilidad a lo largo de su vida útil. Con una potencia continua de 0,9 kW, un par de frenado de 3 Nm y una velocidad máxima de 3.000 RPM, este es uno de los motores de marco más ligero de la gama media ALPHA, pero uno de los más rápidos en su nivel de par.
La frecuencia nominal de 200 Hz a 127 V trifásicos y una corriente de 4,6 A lo sitúan directamente en el rango de aplicación de unidades de posicionamiento compactas y de alto ciclo en máquinas herramienta CNC pequeñas y medianas.
El eje cónico con chavetero y el encoder incremental aI64K son las firmas mecánicas y eléctricas de esta variante — un motor configurado para la conexión de acoplamiento precisa y repetible y la retroalimentación incremental fiable de la que depende la precisión del eje CNC.
Montado en brida y sellado IP65, el A06B-0123-B077 es fácil de instalar, lo suficientemente compacto como para caber en posiciones de accionamiento de máquina estrechas y construido para sobrevivir al entorno operativo de un taller de mecanizado de producción.
Este motor sigue estando disponible en el mercado de reacondicionados y excedentes, con una comunidad de reparación bien establecida familiarizada con la familia de motores a3/3000 y sus requisitos de servicio.
| Parámetro | Valor |
|---|---|
| Potencia nominal | 0,9 kW (Continuo) |
| Par de frenado | 3 Nm |
| Corriente nominal | 4,6 A |
| Tensión del motor | 127 V |
| Frecuencia nominal | 200 Hz |
| Fase | Trifásica |
| Velocidad máxima | 3.000 RPM |
| Factor de potencia | 96% |
| Clase de aislamiento | F (máx. 155 °C) |
| Encoder | Incremental aI64K (64.000 ppr) |
| Tipo de eje | Eje cónico con chavetero |
| Freno | Ninguno |
| Montaje | Brida |
| Protección de ingreso | IP65 |
| Serie | ALPHA — a3/3000 |
El a3/3000 ocupa una posición específica y bien definida en la familia de motores ALPHA.
La clase de par de frenado de 3 Nm lo convierte en uno de los motores de par más ligero de la generación de tapa roja — más ligero que las familias a6, aC6, aC12 y aC22 que manejaban cargas de eje progresivamente más pesadas. Lo que el a3/3000 aporta a esa modesta clase de par es un techo de 3.000 RPM, que a este tamaño de marco y nivel de potencia abre un rango útil de aplicaciones donde la velocidad y la precisión importan más que la potencia sostenida.
En las máquinas herramienta CNC pequeñas y medianas en las que se instaló este motor, el a3/3000 solía manejar ejes secundarios, indexación de cargadores de herramientas, posicionamiento de mesas giratorias y mecanismos de avance compactos donde la carga mecánica es ligera pero la tasa de ciclo de movimiento es alta y la precisión de posicionamiento debe ser constante.
La frecuencia de funcionamiento de 200 Hz — en comparación con los 133 Hz de las variantes de 2.000 RPM en la misma clase de par — refleja el diseño de mayor velocidad y las diferentes condiciones de funcionamiento del amplificador que exigen 3.000 RPM.
La potencia continua nominal de 0,9 kW es el resultado de entregar 3 Nm a 3.000 RPM — la física de esa combinación produce una potencia de salida específica que determina los requisitos de suministro de corriente del amplificador servo y la gestión térmica del sistema de accionamiento del eje.
Con una corriente nominal de 4,6 A, el módulo amplificador que maneja este eje se encuentra en la clase de corriente más ligera, lo que también influye en el dimensionamiento del armario de accionamiento y el cableado para máquinas multieje con varios ejes a3/3000.

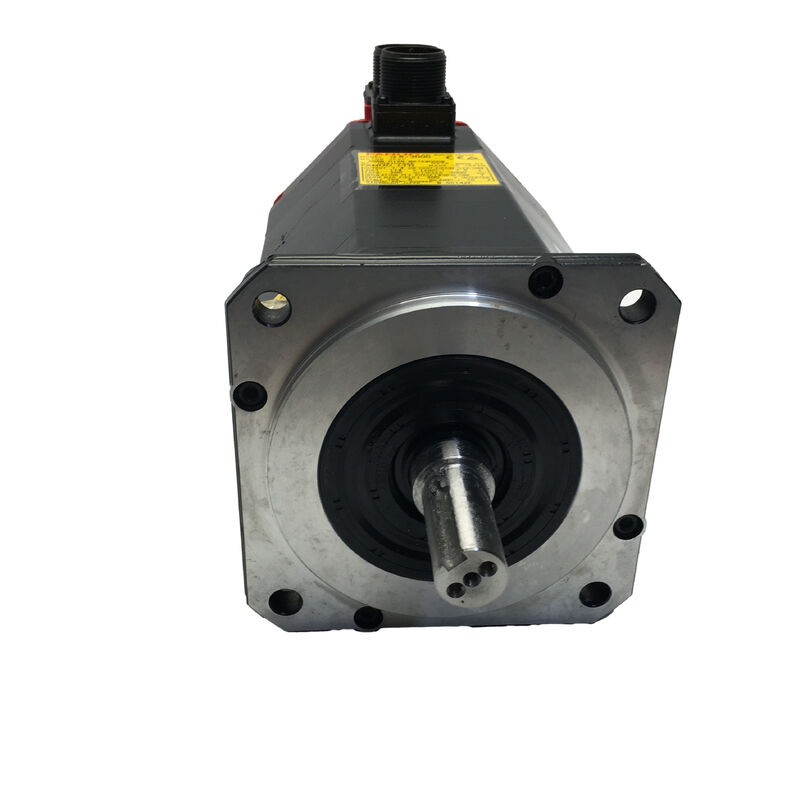

El eje cónico del A06B-0123-B077 está mecanizado con un perfil cónico de precisión con un chavetero.
El ángulo cónico crea un ajuste de interferencia autocentrante cuando el cubo de acoplamiento o el componente accionado se desliza sobre el eje — el cubo se asienta concéntricamente sin la alineación de prueba y error que a veces requieren las conexiones de eje recto solo con abrazadera.
El chavetero atraviesa esta conicidad y proporciona un bloqueo rotacional positivo: incluso bajo las inversiones repetidas de aceleración-desaceleración de los ciclos de posicionamiento CNC, el cubo no puede deslizarse rotacionalmente sobre el eje.
Para un motor de 3 Nm, la interferencia cónica combinada más el acoplamiento del chavetero es una sobreespecificación mecánica para la carga de par sola — un acoplamiento servo de calidad en un eje recto manejaría 3 Nm sin riesgo.
El eje cónico está presente porque las máquinas que sirve este motor exigen una repetibilidad posicional que depende de que el cubo de acoplamiento se asiente exactamente en la misma posición cada vez que se monta, y porque el chavetero asegura que el cubo nunca migre rotacionalmente, incluso después de años de inversiones operativas.
La consecuencia en el momento del reemplazo es la misma que con cualquier otro motor de eje cónico de la familia ALPHA: el componente accionado debe retirarse con un extractor adecuado para romper la conicidad, no forzarse con herramientas de impacto.
Rayar la superficie cónica durante la extracción degrada el ajuste de interferencia y produce un descentramiento del eje que afecta la precisión del posicionamiento después de la reinstalación.
La documentación de reacondicionamiento de General Servo confirma que el eje cónico se inspecciona y se ajusta a las especificaciones de Fanuc durante su proceso de reconstrucción — es uno de los elementos donde las decisiones de mantenimiento de campo tienen los efectos a largo plazo más consecuentes.
El aI64K es el encoder incremental de 64.000 pulsos por revolución de Fanuc — el dispositivo de retroalimentación estándar para los servomotores de la serie ALPHA.
A 3.000 RPM, el encoder genera 3,2 millones de pulsos por segundo, lo que proporciona a los bucles de control del amplificador servo ALPHA la resolución que necesitan para gestionar la velocidad y la posición en todo el rango de velocidad del motor sin la fluctuación de velocidad que los encoders de menor resolución pueden introducir.
La operación incremental requiere una secuencia de referenciación en cada arranque de la máquina para establecer la posición absoluta del eje.
El CNC impulsa el eje a su posición de referencia, lee el pulso marcador del encoder y establece el contador de posición a partir de esa referencia. Para las funciones de eje secundario y auxiliar que el a3/3000 suele servir, la referenciación es un paso de rutina breve al arrancar la máquina — generalmente más rápido que en ejes primarios grandes porque la distancia de recorrido a la referencia suele ser corta.
En motores usados, la integridad del conector del encoder es la principal preocupación antes de la instalación.
El conector aI64K se encuentra en la parte trasera del motor y está expuesto al entorno operativo.
La corrosión de los pines por la humedad, los daños por el manejo del cable durante el mantenimiento anterior y la entrada de contaminantes son los modos de fallo más comunes en el lado del encoder en esta generación de motores — y producen errores de posición o códigos de alarma del encoder en el accionamiento servo que pueden malinterpretarse como fallos del accionamiento antes de que se confirme que el encoder es la fuente.
El A06B-0123-B077 estándar tiene un sellado IP65 — completamente protegido contra el polvo y resistente a chorros de agua dirigidos desde cualquier ángulo. En las posiciones de eje secundario y auxiliar típicas para esta clase de motor, el IP65 cubre la neblina de refrigerante de rutina, las salpicaduras incidentales y la exposición a la limpieza con aire comprimido de un entorno de mecanizado de producción sin medidas de sellado adicionales.
La variante sellada para posiciones con mayor exposición a refrigerante — el sufijo #7075 — tiene una clasificación IP67 para protección contra inmersión temporal. Donde la instalación del motor se encuentra en una posición con exposición directa a chorros de refrigerante o en una máquina con entrega agresiva de refrigerante, el #7075 es la especificación adecuada.
El B077 estándar se adapta a la mayoría de las posiciones de instalación para esta clase de motor, donde el IP65 es adecuado y la complejidad de sellado adicional del IP67 no aporta ningún beneficio práctico.
El A06B-0123-B077 es compatible con los módulos amplificadores servo ALPHA de Fanuc SVM y se integra con las plataformas de control CNC de Fanuc que estaban vigentes durante el período de producción de la serie ALPHA — Series 0, 0i, 15, 16, 18 y 21.
El amplificador servo debe ser parametrizado con el código de tipo de motor para el a3/3000 antes de la operación del eje.
En máquinas multieje con tipos de motores ALPHA mixtos, confirme que el módulo amplificador asignado a este eje está configurado específicamente para el a3/3000 — es un error de parametrización común en máquinas a las que se les han reemplazado o reconfigurado motores a lo largo de su vida útil, y un código de tipo de motor incorrecto en un motor ligero como el a3/3000 produce los mismos problemas de bucle de velocidad y límite de corriente que en un motor más grande.
P1: ¿Cómo se compara el a3/3000 con el a6/3000 en la misma clase de velocidad?
Ambos motores funcionan hasta 3.000 RPM a 200 Hz y 127 V, y ambos utilizan un eje cónico con un encoder I64. El a6/3000 entrega 6 Nm de par de frenado con 7,5 A de corriente nominal — el doble del par del a3/3000 con un mayor consumo de corriente.
El a3/3000 con 3 Nm y 4,6 A es correcto para cargas de eje más ligeras donde el menor consumo de corriente es una ventaja para el dimensionamiento del módulo amplificador. No son intercambiables — los parámetros del tipo de motor y la clase de corriente del amplificador difieren. Siempre haga coincidir el número de pieza con el motor instalado en la máquina.
P2: ¿Qué amplificador servo es compatible con el A06B-0123-B077?
El a3/3000 es compatible con los módulos amplificadores servo ALPHA de Fanuc SVM y SVU en la clase de corriente adecuada para operación continua de 4,6 A. El módulo SVM específico asignado en la configuración de accionamiento original de la máquina rige la compatibilidad — el parámetro del tipo de motor debe establecerse en el código a3/3000 antes de operar el eje.
Para máquinas donde el amplificador ha sido reemplazado o actualizado desde su fabricación original, confirme que el nuevo amplificador admite la interfaz de encoder incremental aI64K.
P3: ¿Cuál es la diferencia entre las variantes B077 y B175 en la familia a3/3000?
El B077 no tiene freno integrado — la sujeción de posición en reposo depende de que el accionamiento servo mantenga la retención de par activa. El B175 añade un freno de retención electromagnético accionado por resorte, lo que lo hace adecuado para ejes verticales o mecanismos cargados por gravedad donde se requiere seguridad mecánica de posición durante la desactivación del servo, la parada de emergencia o la pérdida de energía.
Ambos comparten la misma potencia de 0,9 kW, par de frenado de 3 Nm, especificación eléctrica de 127 V / 200 Hz / 4,6 A, eje cónico y sellado IP65. El freno es la única diferencia funcional.
P4: ¿Se puede reemplazar este motor por un motor Fanuc de generación actual si no se dispone de un a3/3000 reacondicionado?
Una sustitución intergeneracional por motores Alpha i o Beta i es posible en principio, pero requiere una evaluación de ingeniería — las dimensiones de montaje, los pines de los conectores, el protocolo del encoder y el tipo de amplificador servo requerido difieren entre los motores ALPHA y los de generación actual.
Para un solo motor defectuoso en una máquina por lo demás funcional, la interrupción y el costo de una sustitución intergeneracional suelen superar el costo de obtener un a3/3000 reacondicionado. Las unidades reacondicionadas siguen estando disponibles en el mercado de servomotores, y los modos de fallo bien entendidos del a3/3000 lo hacen adecuado para la reconstrucción en talleres especializados.
P5: ¿Qué pasos de inspección son más importantes para un A06B-0123-B077 usado?
Comience con la superficie del eje cónico — inspeccione si hay fatiga, rayaduras o marcas de impacto por una extracción anterior incorrecta. El daño en la superficie cónica compromete la geometría del ajuste de interferencia y no se puede corregir en campo.
Verifique el chavetero en busca de fatiga en las caras de contacto de la chaveta. Inspeccione el conector del encoder aI64K en busca de pines corroídos o doblados y la salida del cable en busca de rozaduras o daños en el alivio de tensión. Mida la resistencia del bobinado trifásico para el equilibrio de fases y verifique la resistencia de aislamiento a tierra.
Gire el eje a mano para sentir si hay aspereza o arrastre en los rodamientos. Una prueba de funcionamiento en banco hasta 3.000 RPM en un accionamiento Fanuc ALPHA con verificación de la señal del encoder es la comprobación final correcta antes de que el motor vuelva al servicio de producción.
