Servomotor industrial
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0121-B077 |

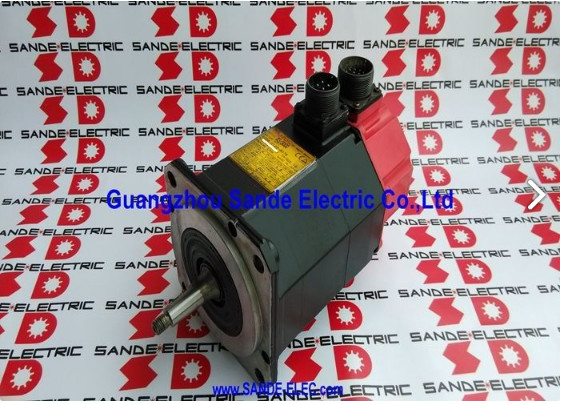

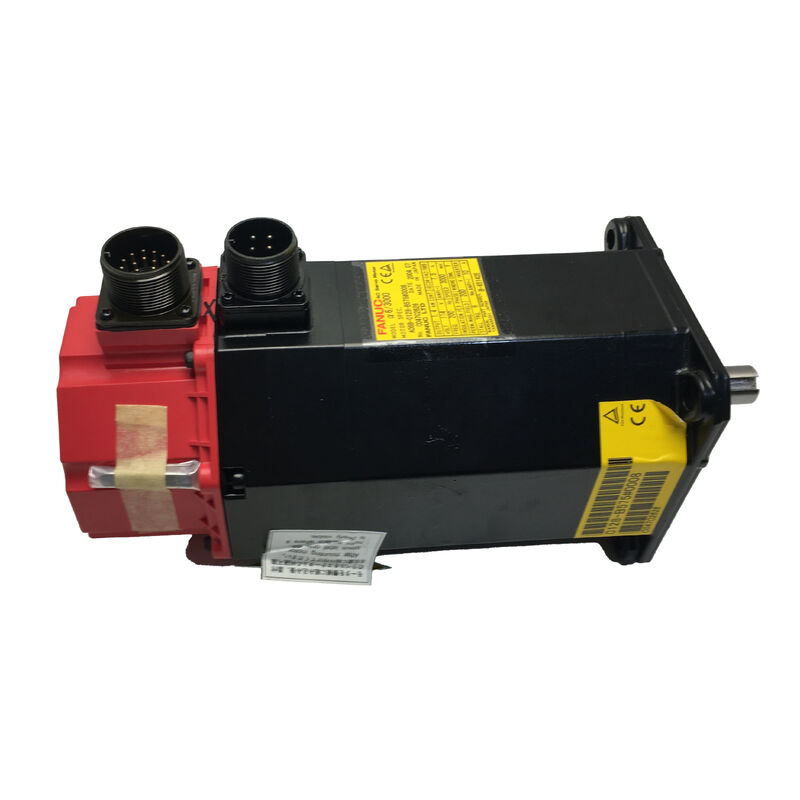

Número de pieza: A06B-0121-B077
Modelo: AC3 / 2000
Codificador: Codificador de Pulsos I64
Eje: Eje Cónico
Estado: Descontinuado por el Fabricante — Stock Refurbished y Excedente Disponible
Condición: Refurbished / Intercambio / Excedente
El Fanuc A06B-0121-B077 es un servomotor AC de la generación anterior de servomotores AC de Fanuc — modelo AC3/2000 — que funciona hasta 2.000 RPM con un codificador de pulsos I64 para retroalimentación en bucle cerrado y una salida de eje cónico para un acoplamiento mecánico de precisión.
Este motor es anterior a las familias ALPHA y BETA que le siguieron y pertenece al período en que Fanuc estaba estableciendo la arquitectura de servomotores AC que definiría las unidades de máquinas herramienta CNC durante décadas.
Fanuc ha descontinuado este modelo, pero eso no retira las máquinas en las que fue construido.
El equipo CNC construido alrededor del AC3/2000 sigue siendo productivo en talleres e instalaciones donde la economía de mantener una máquina probada supera el costo y la interrupción de un reequipamiento completo. Para esas operaciones, una fuente confiable de unidades A06B-0121-B077 reparables no es una conveniencia, es una necesidad de mantenimiento.
El eje cónico y el codificador de pulsos I64 son las dos características que hacen de este un artículo específico en lugar de intercambiable.
Ambos definen la interfaz mecánica y eléctrica que el motor establece con la máquina, y ambos deben coincidir exactamente al buscar un reemplazo. Comprender lo que hace cada uno y por qué es importante es el punto de partida práctico para cualquiera que trabaje con este motor en el campo.
| Parámetro | Valor |
|---|---|
| Modelo | AC3 / 2000 |
| Velocidad Máxima | 2.000 RPM |
| Tipo de Eje | Eje Cónico |
| Codificador | Codificador de Pulsos I64 |
| Aplicación | Unidad de Eje CNC |
| Estado del Fabricante | Descontinuado |
La designación AC3 colocó este motor en una clase de torque específica dentro del rango de servomotores AC tempranos de Fanuc — un nivel por encima del AC2 y por debajo de las familias más pesadas AC6 y AC12 que manejaban las unidades de eje más exigentes de la época.
Con una velocidad máxima de 2.000 RPM, el AC3/2000 se aplicaba a ejes donde la velocidad moderada y la salida de torque controlada eran las prioridades — el tipo de rendimiento de avance constante y posicionamiento repetible que exige el trabajo de producción CNC.
Estos motores se emparejaron con sistemas de servomando AC de Fanuc de la misma generación y se integraron con las plataformas de control CNC de Fanuc que estaban vigentes durante su período de producción. Según los estándares de lo que vino después, la electrónica es más antigua, pero la construcción fundamental del motor es duradera, y las unidades que han sido debidamente mantenidas y almacenadas continúan funcionando de manera confiable en sus aplicaciones originales.
El AC3/2000 se instaló en una gama de máquinas herramienta CNC pequeñas y medianas en múltiples marcas de OEM que se estandarizaron en sistemas de servomando Fanuc durante este período.
La base instalada es lo suficientemente amplia como para que los modos de falla, los requisitos de servicio y las características de rendimiento del motor sean bien comprendidos dentro de la comunidad especializada en reparación de servomotores.
El eje cónico del A06B-0121-B077 es un perfil cónico mecanizado que crea un ajuste de interferencia autocentrante con el componente de transmisión correspondiente — típicamente una polea, un cubo de acoplamiento o un elemento de transmisión directa perforado al cono correspondiente.
Este diseño produce una conexión mecánica concéntrica y sin juego, sin depender únicamente de chaveteros o sujeción del eje, y permite que el componente accionado se retire y se reinstale con un acoplamiento repetible cada vez, siempre que se siga el procedimiento de extracción correcto.
En una máquina diseñada alrededor de un motor de eje cónico, los componentes accionados — poleas, cubos, lo que sea que conecte el motor — se perforan para que coincidan con esta geometría cónica específica. Reemplazar con un motor de eje recto requiere cambiar también esos componentes, convirtiendo lo que debería ser un cambio de motor en un trabajo mecánico significativamente mayor.
Es por eso que verificar el tipo de eje antes de pedir un reemplazo no es opcional: llegar al sitio con la configuración de eje incorrecta retrasa la reparación y agrega costos que podrían haberse evitado.
Al inspeccionar o retirar el componente de transmisión de un eje cónico, el cono debe romperse correctamente — utilizando un extractor adecuado o un método de rotura de cono — en lugar de forzar el componente con herramientas de impacto.
La extracción inadecuada raya la superficie cónica, lo que degrada el ajuste de interferencia en la reinstalación y puede producir excentricidad que cause vibración o error de posicionamiento durante la operación.
El I64 es un codificador de pulsos — terminología de Fanuc para el codificador incremental integrado en la parte trasera de la carcasa del motor — que proporciona señales de retroalimentación de posición y velocidad al servomando AC.
Genera pulsos de posición referenciados a un canal marcador, con la secuencia de referenciación del eje de la máquina estableciendo la referencia absoluta del eje en cada arranque. Esta es la arquitectura de retroalimentación estándar para las plataformas CNC con las que se emparejó este motor.
El "64" en la designación I64 se refiere a la característica de recuento de pulsos del codificador, que determina la resolución de la retroalimentación de posición disponible para el servomando.
Esta resolución debe coincidir entre el motor y el sistema de accionamiento — instalar un motor con una especificación de codificador de pulsos diferente sin actualizar los parámetros del servomando producirá errores de escalado de posición y puede generar alarmas de falla del codificador que impiden el funcionamiento del eje.
La condición del codificador de pulsos es una de las primeras cosas a evaluar en cualquier motor AC3/2000 usado. En unidades con largos historiales de servicio o evidencia de exposición a refrigerante, la carcasa del codificador de pulsos y su conector son puntos de falla comunes.
Conectores dañados, pines corroídos y contaminación dentro de la carcasa del codificador de pulsos producen señales de retroalimentación intermitentes o degradadas que se manifiestan como errores de posición del eje o condiciones de descontrol en el accionamiento — a menudo mal diagnosticadas como fallas del accionamiento antes de que se identifique el codificador de pulsos como la fuente.
Fanuc descontinuó el A06B-0121-B077 a medida que la línea de productos evolucionó y las generaciones de motores más nuevas lo reemplazaron. El motor ya no se produce y el stock nuevo de fábrica no está disponible a través de canales estándar.
Para las instalaciones que operan máquinas que dependen de él, las opciones son unidades reacondicionadas (refurbished) obtenidas de empresas especializadas en servomotores, unidades nuevas de stock antiguo verificadas cuando están disponibles, y programas de intercambio que devuelven una unidad reacondicionada idéntica a cambio del núcleo defectuoso.
Un reacondicionamiento bien ejecutado en un motor AC3/2000 cubre la inspección y prueba de los devanados, el reemplazo de rodamientos, la evaluación y, si es necesario, el reemplazo o reparación del codificador de pulsos, la inspección del eje cónico y una prueba completa de funcionamiento antes de que la unidad se devuelva al stock.
Este es el estándar que importa — un motor que pasa solo la inspección visual no es lo mismo que un motor que ha sido probado bajo carga y verificado en todos sus parámetros clave.
Para instalaciones de alto tiempo de actividad, tener un repuesto A06B-0121-B077 verificado en el estante es una mitigación de riesgos sencilla.
En un motor descontinuado, el mercado fluctúa y la disponibilidad no está garantizada. Descubrir que las unidades reparables son escasas en el momento en que su máquina se detiene es el peor momento para descubrir ese hecho.
P1: El A06B-0121-B077 está descontinuado — ¿son confiables las unidades reacondicionadas para uso en producción?
Sí, siempre que provengan de una instalación de reparación de servomotores de buena reputación que realice pruebas documentadas en lugar de solo inspección visual.
Un AC3/2000 debidamente reacondicionado habrá tenido sus rodamientos reemplazados, los devanados probados para el equilibrio de resistencia e integridad del aislamiento, el codificador de pulsos evaluado y una prueba completa sin carga completada antes de la venta. La calidad del reacondicionamiento varía significativamente entre proveedores — solicite documentación de prueba antes de comprometerse con una unidad para un eje crítico para la producción.
P2: ¿Se puede actualizar el A06B-0121-B077 a un motor Fanuc ALPHA o BETA de serie más nueva?
En principio, una actualización de generación es posible, pero no es un simple reemplazo. El eje cónico, las dimensiones de montaje, las conexiones de los conectores y la interfaz de retroalimentación difieren entre la generación AC3 y los motores de las series ALPHA o BETA posteriores.
Por lo general, se requiere una actualización del servomando junto con el cambio de motor, y el control CNC debe admitir el nuevo tipo de motor y codificador. Para máquinas donde ya se está planificando una actualización completa del accionamiento, esto puede tener sentido — para un reemplazo de motor sencillo, una unidad AC3/2000 idéntica conlleva mucho menos riesgo e interrupción.
P3: ¿Qué sucede si el codificador de pulsos I64 está dañado — ¿se puede seguir utilizando el motor?
No para operación de servomando en bucle cerrado. El codificador de pulsos es la fuente de retroalimentación de posición y velocidad que el servomando requiere para cerrar el bucle de control. Un codificador de pulsos defectuoso o degradado produce errores de posición, deriva del eje o alarmas de falla del codificador que impiden el funcionamiento normal.
En algunos casos, el codificador de pulsos puede ser reemplazado como un conjunto separado por una instalación especializada en reparación de servomotores — si esto es viable depende de la extensión del daño y la condición de la interfaz de montaje del codificador del motor.
P4: ¿Qué tan crítico es la extracción correcta del eje cónico al dar servicio a este motor?
Muy. El eje cónico depende de un ajuste de interferencia de precisión entre el cono del eje del motor y el componente de transmisión correspondiente. Si la polea o el cubo de acoplamiento se fuerzan con herramientas de impacto en lugar de extraerse con un extractor adecuado para romper el cono, la superficie cónica se raya.
Un cono rayado produce un ajuste de interferencia imperfecto en la reinstalación, lo que resulta en excentricidad del eje — y la excentricidad en la unidad del eje se manifiesta como vibración, error de posición y desgaste acelerado de los rodamientos. El procedimiento de extracción correcto no es opcional en un motor de eje cónico.
P5: ¿Cuáles son los modos de falla más comunes en el AC3/2000 a esta edad?
El desgaste de los rodamientos es el hallazgo más frecuente en motores con largos historiales de servicio — los síntomas son aspereza del eje, ruido audible durante la operación y, finalmente, vibración que afecta la precisión del eje.
La falla del codificador de pulsos por contaminación de refrigerante o degradación del conector es el segundo problema más común, que generalmente se presenta como errores de retroalimentación de posición o alarmas del eje. La degradación del aislamiento del devanado por sobrecarga sostenida o entrada de refrigerante es menos común pero más grave — requiere rebobinado para restaurar el motor al servicio. Los tres son identificables mediante pruebas de banco adecuadas antes de la reinstalación.
