Servomotor industrial
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0116-B804#0037 |

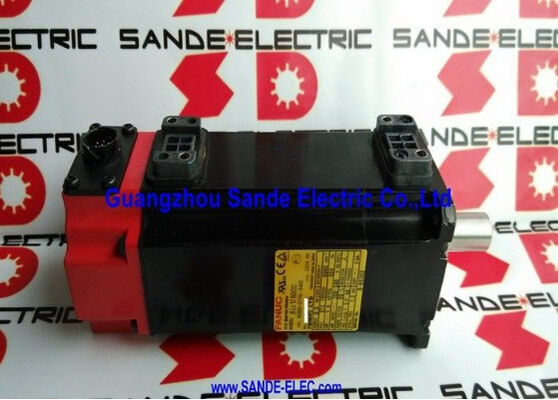

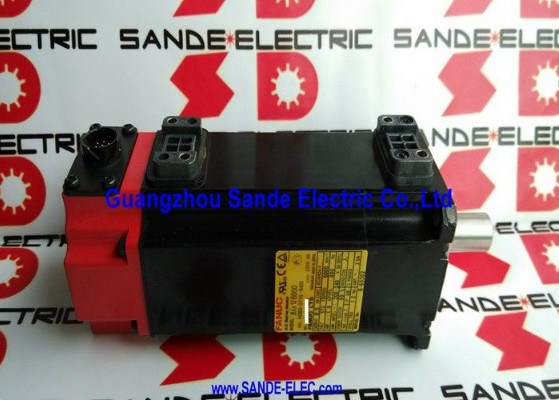

Número de pieza: A06B-0116-B804#0037
Serie: Servomotor AC Beta iS (BiS)
Modelo: BiS 1 / 6000
Configuración: Eje Recto con Chaveta, Freno Electromagnético de 90V DC, Codificador b64iA
Condición: Nuevo / Reacondicionado / Disponible para Intercambio
El Fanuc A06B-0116-B804#0037 es un servomotor AC completamente especificado de la serie Beta iS de Fanuc — modelo BiS1/6000 — que presenta simultáneamente tres de las opciones de configuración más importantes disponibles en esta familia de motores: un eje recto con chavetero, un freno electromagnético de 90V DC y el codificador b64iA.
Cada una de estas tres características representa una decisión de ingeniería deliberada sobre dónde y cómo se utilizará este motor, y juntas definen un motor configurado para aplicaciones de posicionamiento rápido y preciso donde la integridad del acoplamiento del eje, la retención de posición a prueba de fallos y la retroalimentación incremental fiable son obligatorias en lugar de opcionales.
Con 0.5 kW y 6.000 RPM, el BiS1/6000 es el servomotor compacto de mayor velocidad en la familia Beta iS en esta clase de potencia, diseñado para el tipo de accionamientos auxiliares de ciclo alto, mecanismos de indexación y ejes de articulación de robots donde el posicionamiento rápido y la certeza mecánica en reposo son los requisitos definitorios.
El sufijo #0037 indica que esta es la variante de configuración de conector dentro de la especificación de freno y chavetero B804, que se adapta a la interfaz de cableado y conector específica de la aplicación para la que fue diseñado.
| Parámetro | Valor |
|---|---|
| Salida nominal | 0.5 kW |
| Par nominal | 1.2 Nm (continuo) |
| Velocidad máxima | 6.000 RPM |
| Tensión de alimentación | 200–240VAC, trifásico |
| Frecuencia de entrada | 0–400 Hz |
| Codificador | Incremental b64iA (64.000 ppr) |
| Tipo de eje | Recto con chavetero |
| Freno | 90V DC, de resorte |
| Protección de entrada | IP65 |
| Serie | Beta iS (BiS) — BiS1/6000 |
| Amplificador compatible | Serie Beta iS (βiSVSP) |
La combinación de eje con chaveta, freno de 90V y codificador b64iA en este motor no es una colección de opciones seleccionadas para versatilidad genérica — refleja una intención de diseño coherente.
El eje con chaveta maneja el desafío de transmisión de par a 6.000 RPM.
A esta velocidad, incluso un motor de 0.5 kW genera par de aceleración del eje durante el posicionamiento rápido que un acoplamiento de sujeción simple debe resistir solo por fricción.
Una chaveta añade un enclavamiento mecánico positivo entre el eje y el cubo que no puede deslizarse independientemente de las cargas de choque, el ciclo térmico de la abrazadera del acoplamiento o el par de inversión del movimiento bidireccional de ciclo alto.
Para ejes de articulación de robots y accionamientos de indexación de alta velocidad donde el acoplamiento está bajo carga dinámica continua, esto importa a largo plazo.
El freno de 90V es el circuito de seguridad para cuando el motor se detiene. De resorte, liberado eléctricamente — el freno se activa automáticamente en el momento en que se retira la alimentación de 90V, independientemente de lo que esté haciendo el servodrive o el sistema CNC en ese momento. Para un eje vertical que soporta carga, un brazo robótico que mantiene la posición o cualquier mecanismo donde el movimiento incontrolado en caso de pérdida de energía sea un peligro, esta no es una característica opcional.
La tensión de alimentación de 90V lo distingue de las variantes de freno de 24V más comunes de la misma familia — el diseño del cableado y la fuente de alimentación deben tener esto en cuenta específicamente. Aplicar 24V a una bobina de 90V produce un acoplamiento parcial, que es peor que un acoplamiento completo o una liberación completa.
El codificador b64iA proporciona la retroalimentación incremental de 64.000 ppr que cierra los bucles de velocidad y posición en el sistema de accionamiento Beta iS. A 6.000 RPM, el codificador genera 6.4 millones de pulsos por segundo — la tasa de retroalimentación que permite al accionamiento mantener un control de velocidad suave y un posicionamiento preciso en todo el rango de velocidad del motor.
Un freno en un motor de 6.000 RPM plantea una pregunta práctica que vale la pena abordar directamente: el freno no opera a 6.000 RPM. Un freno electromagnético de resorte es un dispositivo de retención — se activa cuando el motor está en reposo o desacelerando hasta detenerse, no durante el funcionamiento.
El servodrive comanda la desaceleración del eje; el freno se activa mecánicamente después de que el eje se ha detenido, manteniéndolo en posición hasta que el accionamiento comanda el siguiente movimiento y la alimentación de 90V libera la bobina del freno.
El límite de 6.000 RPM y el freno, por lo tanto, sirven para diferentes fases del ciclo de movimiento.
La alta velocidad permite un tránsito rápido entre posiciones; el freno garantiza la certeza de la posición mecánica en cada punto de parada.
En ejes de articulación de robots, accionamientos de cargadores de herramientas y mecanismos de posicionamiento de palets donde una máquina cicla cientos o miles de veces por turno, esta combinación — movimiento rápido, parada mecánicamente segura — es exactamente lo que exige la aplicación.
El b64iA es la designación de codificador incremental de Fanuc para el dispositivo de 64.000 ppr instalado en los motores de la serie Beta iS. Proporciona retroalimentación de velocidad y posición a través del protocolo de interfaz de codificador serie de Fanuc, que requiere un amplificador Beta iS compatible.
El accionamiento lee los datos del codificador a la velocidad de muestreo necesaria para cerrar los bucles de control a 6.000 RPM — más rápido de lo que admiten los codificadores de interfaz analógica más antiguos — y es por eso que el motor se empareja específicamente con el sistema de amplificador servo de la serie Beta iS de Fanuc.
Para cualquier reemplazo de motor, el tipo de codificador b64iA debe coincidir exactamente. Instalar un motor con un tipo de codificador diferente — incluso otro motor Fanuc con la misma potencia nominal — puede requerir cambios en los parámetros del servodrive y, en algunos casos, el accionamiento generará una alarma por discrepancia en el tipo de codificador al inicio, antes de que se intente cualquier movimiento del eje.
La base de datos MRO de Radwell señala que la serie A06B-0116-B804 tiene un reemplazo sugerido en la A06B-2116-B805, lo que indica que se trata de un motor de generación de transición.
Para máquinas donde el sistema de accionamiento existente ya está configurado para el BiS1/6000, obtener una unidad original reacondicionada evita la reconfiguración que un motor más nuevo podría requerir junto con una actualización del accionamiento. Donde la máquina está programada para una actualización más amplia del sistema servo, vale la pena evaluar el sucesor sugerido junto con el motor.
P1: ¿Por qué este motor utiliza un freno de 90V en lugar de la versión más común de 24V?
La bobina del freno de 90V está especificada para este bastidor de motor en particular y las características de fuerza requeridas para accionar el mecanismo de resorte. Usar una alimentación de 24V en una bobina de 90V produce un acoplamiento parcial del freno — el resorte solo se supera parcialmente y el motor experimentará arrastre mecánico durante el funcionamiento con el eje no completamente libre.
Esta es una condición dañina que causa sobrecalentamiento y desgaste acelerado del freno. Al instalar este motor, se debe confirmar el circuito de alimentación del freno de 90V DC antes de energizar el eje.
P2: ¿Cuál es la diferencia entre las variantes B804 y B503 del BiS1/6000?
Ambas tienen un eje con chaveta y un codificador b64iA. La B503 utiliza un freno de 24V DC; la B804 utiliza un freno de 90V DC.
La elección entre ellas depende de la tensión de alimentación del freno disponible en el armario de control de la máquina. El sufijo #0037 en la B804 indica la configuración específica del conector para el cableado del freno y la alimentación — esto debe coincidir con la interfaz de cable existente de la máquina para garantizar un ajuste de reemplazo directo.
P3: ¿Qué servodrive Beta iS se requiere para este motor?
Este motor está diseñado para usarse con el servodrive de la serie Beta iS de Fanuc (βiSVSP o equivalente). El amplificador debe admitir la interfaz de codificador b64iA y estar parametrizado con el código de tipo de motor correcto para la especificación BiS1/6000.
El circuito del freno de 90V requiere una fuente de alimentación separada de 90V DC del armario de control de la máquina — esto no lo proporciona el servodrive en sí y debe estar presente e interbloqueado antes de poner en servicio el eje.
P4: ¿Se puede utilizar este motor en un eje de robot vertical o en un mecanismo con carga por gravedad?
Sí — esta es una de las aplicaciones principales para la variante con freno. El freno de 90V de resorte bloquea mecánicamente el eje siempre que se retire la alimentación de 90V, incluso durante paradas de emergencia, alarmas de servo y pérdidas de energía.
Esto evita la caída del eje o el movimiento incontrolado en cualquier mecanismo con carga por gravedad.
El requisito clave es que el enclavamiento de la alimentación del freno de 90V esté correctamente configurado — el freno debe liberarse completamente antes de que se ordene el movimiento y debe volver a activarse antes de que se emita la señal de deshabilitación del accionamiento.
P5: ¿Qué pasos de inspección son esenciales para un A06B-0116-B804#0037 usado?
Pruebe primero el freno: aplique 90V DC y confirme que el eje gira libremente sin arrastre, luego retire la alimentación y verifique que el eje se bloquea firmemente sin deslizamiento. Un freno que se libera parcialmente o no se mantiene bajo carga ligera debe ser reparado antes de la instalación en cualquier eje con carga por gravedad o crítico para la seguridad.
Luego, inspeccione el conector del codificador b64iA y la salida del cable en busca de corrosión o daños.
Mida la resistencia del bobinado trifásico para el equilibrio de fases y verifique la resistencia de aislamiento a tierra. Gire el eje a mano para evaluar el estado de los rodamientos e inspeccione el chavetero en busca de desgaste. Una prueba en vacío hasta 6.000 RPM con verificación de la señal del codificador completa la comprobación previa a la instalación.
