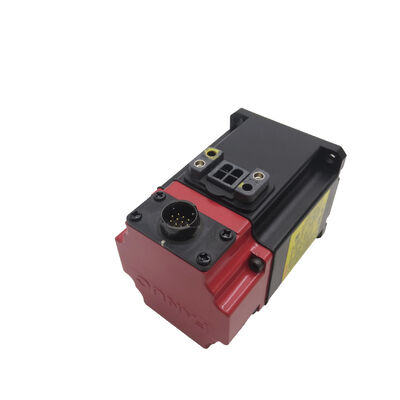

A06B-0115-B704#0037 Servomotor de Fanuc A06B0115B704#0037 AO6B-OII5-B7O4#OO37

Fanuc A06B-0115-B704#0037 | Servomotor AC Serie Beta iS BiS 0.5/6000 — Freno de 90V, Codificador b64iA

Número de pieza: A06B-0115-B704#0037

Serie: Servomotor AC Beta iS (BiS)

Modelo: BiS 0.5 / 6000

Configuración: Eje Recto (SLK), Freno Electromagnético de 90V, Codificador Incremental b64iA

Condición: Nuevo / Reformado / Intercambio Disponible

Descripción general

El Fanuc A06B-0115-B704#0037 es un servomotor AC compacto y de alta velocidad de la serie Beta iS de Fanuc — el BiS 0.5/6000, un motor que combina una velocidad máxima de 6.000 RPM con un freno electromagnético integrado de 90V y retroalimentación de codificador b64iA en un paquete de marco pequeño.

La combinación de alta velocidad de rotación, freno de retención y retroalimentación incremental precisa lo convierte en una configuración notablemente específica — no es un motor de eje de propósito general, sino una unidad construida para aplicaciones donde el posicionamiento rápido y controlado con retención mecánica confiable en reposo es el requisito innegociable.

En la clase de torque 0.5, el BiS 0.5/6000 se encuentra entre los motores de menor potencia de la familia Beta iS. Lo que sacrifica en torque, lo recupera en velocidad — 6.000 RPM abre configuraciones de accionamiento que los motores de menor velocidad no pueden manejar sin engranajes adicionales, y el marco compacto mantiene pequeño el envolvente general del ensamblaje del eje.

Agregue el freno de 90V y el codificador b64iA a esa imagen, y el A06B-0115-B704#0037 emerge como una herramienta altamente específica: un servo rápido, preciso y seguro para detenerse para la clase de aplicaciones CNC y de automatización que necesitan las tres cualidades juntas.

Especificaciones clave

6.000 RPM en un Motor de Marco Pequeño

El límite de 6.000 RPM es la característica principal del BiS 0.5/6000 y da forma a todos los aspectos de dónde y cómo se aplica este motor. A esa velocidad, incluso un diámetro de eje modesto genera una velocidad superficial significativa, lo que significa que el motor puede accionar mecanismos a velocidades relevantes para la producción sin engranajes intermedios — un acoplamiento directo a un husillo de bolas de alto avance o un eje rotatorio de alta velocidad se vuelve viable donde no lo sería con un motor de 2.000 o 3.000 RPM del mismo tamaño de marco.

Para aplicaciones de máquinas herramienta, este rango de velocidad cubre ejes auxiliares de posicionamiento rápido, accionamientos de cambiador de herramientas, mecanismos de transporte de paletas y cualquier función de posicionamiento donde la reducción del tiempo de ciclo a nivel del eje tenga un impacto medible en la productividad general de la máquina.

En la automatización de fábricas en general, el BiS 0.5/6000 aparece en mecanismos de pick-and-place, mesas de indexación rotatoria y posicionamiento de cintas transportadoras controlado por servo donde los movimientos rápidos y precisos definen el rendimiento del sistema.

La clase de torque 0.5 es la contrapartida que permite la clasificación de 6.000 RPM en este tamaño de marco. Las aplicaciones deben dimensionarse en consecuencia — este es un motor para mecanismos ligeros y rápidos, no para accionar cargas pesadas contra una resistencia significativa.

Freno Electromagnético de 90V

El freno electromagnético integrado de 90V es la característica crítica de seguridad de esta variante. Opera bajo el mismo principio a prueba de fallos que los frenos que se encuentran en toda la gama de servomotores con freno de Fanuc: aplicado por resorte, liberado eléctricamente.

Cuando el circuito del freno se desenergiza — al perder energía, parada de emergencia o alarma de servo — el resorte cierra el freno automáticamente, bloqueando el eje sin ninguna entrada activa del sistema de control. El freno se libera cuando se aplican 90V a la bobina del freno, liberando el eje para la operación normal del servo.

El voltaje de suministro del freno de 90V es un requisito específico que distingue a este motor de las variantes que utilizan el circuito de freno de 24V más común que se encuentra en muchos otros servomotores Fanuc. Antes de la instalación, se debe confirmar que el gabinete de control de la máquina tenga un suministro de freno de CC de 90V disponible — o se debe agregar uno. Cablear un suministro de 24V a una bobina de freno de 90V resultará en un torque de frenado insuficiente; el resorte no se superará por completo y el motor puede funcionar con un frenado parcial, causando sobrecalentamiento y desgaste prematuro del freno.

Para ejes verticales, mecanismos cargados por gravedad y cualquier accionamiento donde la caída del eje al perder energía sea un peligro para el equipo o el personal, este freno proporciona la retención mecánica requerida sin depender de que el amplificador servo permanezca activo.

Eje Recto Liso (SLK)

La designación SLK indica un eje liso y recto — sin chavetero. Este perfil de eje está diseñado para su uso con acoplamientos de sujeción de precisión: tipos de fuelle, de garra y de disco que sujetan el diámetro del eje y transmiten el torque a través de una fuerza de sujeción controlada.

Para el perfil de carga ligera de la clase de torque 0.5 del BiS y las aplicaciones de alta velocidad en las que se utiliza este motor, un acoplamiento de sujeción proporciona una conexión sin holguras y dinámicamente equilibrada que se adapta bien a las aplicaciones rotatorias de alta velocidad.

La selección del acoplamiento a 6.000 RPM merece más atención que a velocidades más bajas. El desequilibrio del acoplamiento, la desalineación y el torque de sujeción insuficiente producen vibraciones del eje que son proporcionalmente más dañinas a altas velocidades de rotación. Utilice acoplamientos clasificados para la velocidad máxima del motor, asegure el torque de sujeción correcto en el cubo y verifique cuidadosamente la alineación durante la instalación.

Codificador b64iA y Retroalimentación

El b64iA es un codificador incremental de alta resolución que proporciona retroalimentación de posición y velocidad del eje al amplificador servo para control de bucle cerrado. Los codificadores incrementales referencian la posición desde un canal de marcador, con la posición absoluta del eje establecida a través de la secuencia de referenciación del CNC al inicio — práctica estándar para las plataformas de control con las que se integra este motor.

La resolución del b64iA soporta la granularidad de posición fina necesaria para un posicionamiento preciso a alta velocidad. A 6.000 RPM, los requisitos de ancho de banda de retroalimentación son mayores que a velocidades de motor más bajas — el codificador debe generar y transmitir datos de posición lo suficientemente rápido para que los bucles de velocidad y posición se cierren correctamente.

El b64iA cumple con esos requisitos dentro de la arquitectura de amplificador servo digital Fanuc con la que se empareja este motor.

Al reemplazar el A06B-0115-B704#0037, la unidad de reemplazo debe tener la misma especificación de codificador b64iA.

Sustituir un tipo de codificador diferente — incluso dentro de la clase de marco BiS 0.5 — requiere cambios en los parámetros del servo y puede afectar el comportamiento de referenciación y la sintonización del bucle de posición.

Compatibilidad de Accionamiento y Control

El A06B-0115-B704#0037 es compatible con los módulos amplificadores servo digitales de la serie Beta de Fanuc y se integra con las plataformas de control CNC de Fanuc, incluidas las familias 0i-Mate, 0i, 16i, 18i y 21i. El amplificador servo debe ser parametrizado con el código de tipo de motor correcto para el BiS 0.5/6000 antes de la puesta en servicio del eje.

El circuito del freno requiere un suministro dedicado de CC de 90V interconectado con la señal de listo para servo — confirme que este suministro esté presente y correctamente cableado antes de operar el motor.

Para cualquier instalación donde no se haya confirmado que el freno funcione correctamente bajo carga, se debe realizar una prueba de freno — aplicando y liberando el freno mientras se verifica el bloqueo y la liberación del eje — antes de que el eje entre en servicio de producción.

Preguntas frecuentes

P1: ¿Cuál es la importancia del freno de 90V en este motor — ¿por qué no 24V como la mayoría de los frenos de servo Fanuc?

El freno de 90V es una opción de diseño específica para esta variante de motor y refleja los requisitos electromagnéticos del freno a este tamaño de marco y clasificación de velocidad. Un suministro de 90V supera el resorte de retorno con una característica de fuerza diferente a la de una bobina de 24V — los dos no son intercambiables.

Antes de la instalación, confirme que el gabinete de la máquina tiene un suministro de freno de CC de 90V o planee agregar uno. Operar una bobina de freno de 90V con un suministro de 24V produce una liberación incompleta del freno, lo que hace que el motor funcione contra el freno parcialmente acoplado — una condición de falla que causa sobrecalentamiento rápido y desgaste del freno.

P2: ¿Para qué aplicaciones es más adecuado el BiS 0.5/6000?

El BiS 0.5/6000 está diseñado para aplicaciones de posicionamiento rápido y de carga ligera: accionamientos de cambiador de herramientas, transportadores de paletas, mesas de indexación rotatoria de alta velocidad, ejes de pick-and-place y funciones de posicionamiento CNC auxiliares donde los tiempos de ciclo rápidos son importantes y la carga mecánica está dentro de la clasificación de clase de torque 0.5 del motor.

No es adecuado para ejes de corte primarios en máquinas con carga de eje significativa o masa en movimiento pesada — esas aplicaciones requieren un motor de clase de torque más alta independientemente de los requisitos de velocidad.

P3: ¿El eje liso (SLK) limita cómo se puede acoplar este motor al mecanismo accionado?

Para la mayoría de las aplicaciones de alta velocidad, no. Los acoplamientos de sujeción de precisión — tipos de fuelle, disco o garra — transmiten el torque limpiamente a través de la sujeción del diámetro del eje y son la opción de acoplamiento estándar para servomotores de eje liso. A 6.000 RPM, la calidad y el equilibrio del acoplamiento importan más que la configuración del eje.

Donde se necesita una transmisión por chavetero positiva debido a cargas de choque o reversiones de alto torque, se debe especificar la variante de eje con chavetero de este motor en su lugar.

P4: ¿Qué amplificador servo y control CNC requiere este motor?

El A06B-0115-B704#0037 está diseñado para amplificadores servo digitales de la serie Beta de Fanuc y es compatible con controles CNC de Fanuc, incluidas las plataformas 0i-Mate, 0i, 16i, 18i y 21i. El parámetro de tipo de motor del amplificador servo debe configurarse para la especificación BiS 0.5/6000.

Además, el sistema de accionamiento debe soportar la interfaz de codificador incremental b64iA — las generaciones de accionamientos analógicos o no compatibles con BiS anteriores pueden requerir hardware de interfaz para funcionar con el tipo de retroalimentación de este motor.

P5: ¿Qué se debe verificar en un A06B-0115-B704#0037 usado antes de volver a ponerlo en servicio?

Verifique primero el funcionamiento del freno — aplique y retire el suministro de 90V mientras comprueba que el eje se bloquea firmemente cuando se desenergiza y se libera limpiamente cuando se aplica energía. Un freno que arrastra al liberarse o que no se mantiene al acoplarse debe ser reparado antes de que el motor regrese a un eje vertical o crítico para la seguridad.

Luego, verifique la resistencia del bobinado trifásico para el equilibrio, mida la resistencia de aislamiento a tierra y gire el eje a mano para evaluar el estado de los rodamientos. Inspeccione el conector del codificador b64iA en busca de corrosión de pines y la salida del cable en busca de daños. Una prueba en vacío hasta la velocidad nominal con verificación de la señal del codificador completa la verificación previa a la instalación correctamente.
