| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0033-B077 |
Número de pieza: A06B-0033-B077
Serie: Servomotor AC Serie B
Modelo: B3 / 3000
Condición: Reacondicionado / Intercambio / Excedente

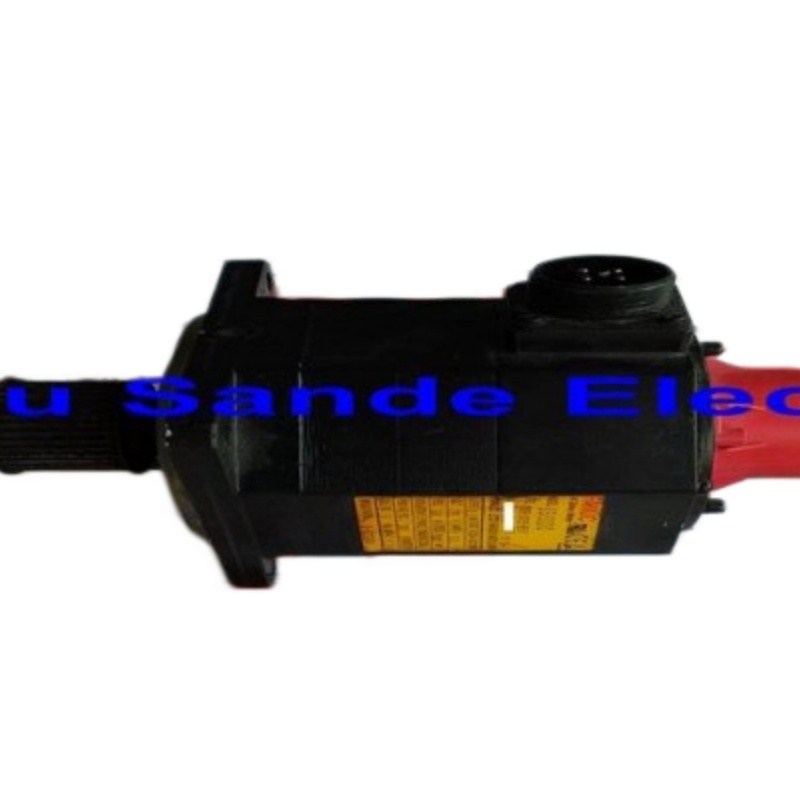

El Fanuc A06B-0033-B077 es un servomotor AC compacto de la serie B — modelo B3/3000 — que representa una de las unidades más capaces de la generación anterior de servomotores Fanuc, antes de que las familias ALPHA y BiS tomaran el relevo.
Con una potencia nominal de salida continua de 0,5 kW, 5,3 A y 191 V, funciona a un máximo de 3.000 RPM y proporciona un rendimiento fiable del eje en bucle cerrado a través de su codificador incremental I32B integrado.
El eje recto y el perfil limpio del motor facilitaron su integración en los trenes de transmisión de las máquinas herramienta CNC de su época, y muchas de esas máquinas siguen funcionando hoy en día.
El B3/3000 se sitúa un escalón por encima del B2/3000 en la jerarquía de par de la serie B.
Este paso incremental en el tamaño del bastidor del motor aporta un aumento modesto pero significativo en la potencia de par en comparación con el B2, suficiente para marcar la diferencia en ejes que exigían más al motor más ligero de lo ideal. Con 0,5 kW, ambos están firmemente en la categoría de servomotores compactos, pero el bastidor ligeramente más grande del B3 significa un rendimiento térmico más consistente bajo ciclos de trabajo sostenidos, donde el B2 se calentaría más.
Este es un motor que se ganó su reputación a través de años de servicio en planta, no a través de impresionantes cifras de marketing.
No es una unidad de alta potencia según los estándares modernos, pero en las máquinas para las que fue diseñado, manejó su eje asignado de manera fiable, acumuló largos intervalos de servicio y demostró ser fácil de mantener. Ese historial es la razón por la que todavía existe un mercado activo para unidades A06B-0033-B077 reparables.
| Parámetro | Valor |
|---|---|
| Potencia de salida | 0,5 kW |
| Corriente nominal | 5,3 A |
| Tensión nominal | 191 V |
| Velocidad máxima | 3.000 RPM |
| Serie del motor | Serie B |
| Modelo | B3 / 3000 |
| Tipo de eje | Eje recto |
| Codificador | Incremental I32B |
| Aplicación | Accionamiento de eje CNC |
Los servomotores AC de la serie B pertenecen a un capítulo anterior del desarrollo de servomotores de Fanuc, una generación que precede a los motores ALPHA de tapa roja y a las series posteriores de codificadores absolutos BiS.
Estos motores fueron diseñados y construidos cuando la industria de las máquinas herramienta CNC estaba en transición de los accionamientos de servomotores DC a la tecnología de servomotores AC, y proporcionaron una plataforma fiable durante ese cambio.
Las máquinas en las que se instalaron son ahora más antiguas, pero un número significativo sigue siendo un activo productivo en talleres, instalaciones de mantenimiento y líneas de producción donde la economía de mantener una máquina probada en funcionamiento supera el coste de reemplazo.
Específicamente para el B3/3000, la velocidad nominal de 3.000 RPM lo situaba en el medio del rango de la serie B, no en las unidades compactas de alta velocidad del extremo más ligero, ni en los motores de par más lentos y pesados de la parte superior de la familia.
Era un servomotor polivalente capaz para los ejes a los que se asignaba, y sus especificaciones eléctricas de 191 V / 5,3 A están bien dentro de lo que los amplificadores de servomotores Fanuc de esa generación estaban diseñados para manejar de forma continua.

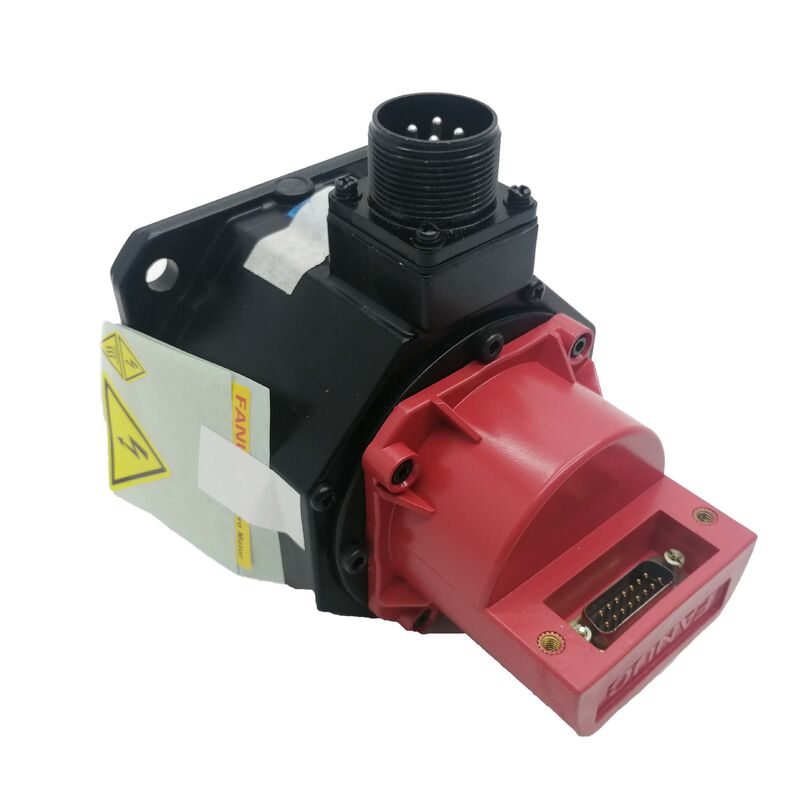

El I32B es un codificador incremental montado en la parte trasera del motor, que proporciona las señales de retroalimentación de posición y velocidad que el variador de servomotor necesita para un control preciso del eje.
Los codificadores incrementales generan datos de posición en relación con un pulso de marcador de referencia, lo que significa que la máquina establece la posición absoluta del eje a través de una secuencia de referenciación en cada arranque. Esta es una práctica estándar para las plataformas CNC con las que se emparejó este motor; el control gestiona la referenciación como parte de su secuencia operativa normal.
La salida de pulsos del I32B se introduce directamente en la entrada de retroalimentación del amplificador de servomotor, cerrando los bucles de control de velocidad y posición.
Su resolución es adecuada para los requisitos de precisión de posicionamiento de las aplicaciones de máquinas herramienta para las que se diseñó el B3/3000. Críticamente, cualquier motor de reemplazo obtenido para esta aplicación debe tener la misma especificación de codificador I32B; instalar un motor con un tipo o resolución de codificador diferente sin los cambios correspondientes en los parámetros del variador de servomotor producirá errores de escalado de posición y puede activar alarmas de fallo del codificador durante la operación del eje.
En las unidades usadas, el codificador es a menudo el componente que más merece ser examinado. La contaminación por entrada de refrigerante, la corrosión de los conectores y la fatiga por vibración acumulada son los modos de fallo más comunes del codificador en los motores de la serie B con largos historiales de servicio.
Un motor con un codificador defectuoso se presentará típicamente como un error de posición del eje o una condición de descontrol en el variador, no siempre es obvio como un fallo del codificador hasta que se aplican los diagnósticos adecuados.
El eje recto liso del A06B-0033-B077 está diseñado para su uso con acoplamientos de servomotor de precisión — tipos de fuelle, garra o disco — que transmiten el par mediante fuerza de sujeción sobre el diámetro del eje. Esta es la disposición estándar para ejes de husillo de bolas acoplados por servomotor en la clase de máquinas en las que se instaló el B3/3000.
Sin chavetero, la instalación del eje depende del par de apriete correcto del acoplamiento, y esto debe verificarse durante la reinstalación en lugar de asumirse.
Las dimensiones físicas compactas del motor siguen los estándares de la serie B para la clase de bastidor B3.
Los patrones de pernos de montaje, las dimensiones del eje y las posiciones de los conectores son consistentes dentro de la serie, lo que simplifica la búsqueda de reemplazos; una unidad idéntica especificada correctamente debería encajar en el montaje existente de la máquina sin modificaciones.
El A06B-0033-B077 ya no está en producción activa. La disponibilidad depende del mercado de motores reacondicionados, de los canales de stock nuevo-viejo excedente y de los programas de intercambio gestionados por empresas especializadas en reparación de servomotores.
Para las instalaciones que utilizan máquinas que dependen de este motor, la elección suele ser entre una unidad original reacondicionada y una actualización completa del variador del eje, y para muchas máquinas antiguas, el análisis coste-beneficio favorece el mantenimiento de la especificación original siempre que se puedan obtener motores reparables.
Al evaluar un A06B-0033-B077 reacondicionado, insista en resultados de pruebas documentados en lugar de una simple inspección visual.
Un motor que pasa una inspección visual aún puede tener un aislamiento de bobinado comprometido, una condición marginal de los rodamientos o una salida de codificador degradada que solo aparece bajo carga.
Las unidades reacondicionadas de instalaciones de reparación de servomotores de buena reputación habrán sido probadas en estos parámetros antes de la venta, y en un motor de esta edad, esa verificación es importante.
P1: ¿Qué variador de servomotor y control CNC Fanuc es compatible con el A06B-0033-B077?
El B3/3000 está diseñado para su uso con amplificadores de servomotores compatibles con la serie B de Fanuc de la misma generación que el motor. Se integra con plataformas de control CNC Fanuc más antiguas que estaban vigentes durante el período de producción de este motor.
Al utilizar el motor en un escenario de modernización o reparación, confirme que el amplificador de servomotor admite la interfaz de codificador I32B y que el parámetro de tipo de motor coincide con la especificación B3/3000. Mezclar generaciones de motores sin verificar la compatibilidad del variador es una fuente común de problemas de puesta en marcha.
P2: ¿Está el A06B-0033-B077 todavía disponible nuevo de Fanuc?
No. Este motor ya no está en producción activa. Las opciones de abastecimiento son originales reacondicionados, unidades excedentes verificadas de stock nuevo-viejo y programas de intercambio de empresas especializadas en reparación de servomotores.
Para las máquinas que dependen de este motor, establecer una relación con un proveedor de reacondicionamiento fiable, o tener un repuesto verificado en stock, es la contingencia más práctica contra el tiempo de inactividad no planificado.
P3: ¿Cuál es la diferencia entre el B3/3000 y el B2/3000 de la misma serie?
Ambos motores funcionan a 3.000 RPM y comparten la misma configuración de codificador I32B y eje recto. El B3 ocupa un bastidor ligeramente más grande que el B2, lo que proporciona un modesto aumento en la potencia de par continua y una mayor reserva térmica bajo carga sostenida.
Las especificaciones eléctricas difieren en consecuencia. No son directamente intercambiables; las dimensiones de montaje, el tamaño del eje y los parámetros del variador de servomotor deben coincidir con la especificación del motor instalado.
P4: ¿Cómo identifico un fallo del codificador I32B en este motor?
El fallo del codificador en el B3/3000 se presenta típicamente como un error de posición del eje, un comportamiento errático de la velocidad o una alarma de fallo del codificador en el variador de servomotor. Las causas comunes incluyen la contaminación por refrigerante dentro de la carcasa del codificador, la corrosión de los pines del conector y la degradación de la señal por vibración acumulada.
Confirmar específicamente un fallo del codificador requiere comprobar la salida de la señal del codificador con un osciloscopio o una unidad de prueba de servomotor; una señal de cuadratura limpia con el recuento de pulsos correcto descarta el codificador como fuente del fallo.
P5: ¿Qué debo inspeccionar en un A06B-0033-B077 usado antes de la instalación?
Compruebe la resistencia del bobinado trifásico para que esté equilibrada entre todas las fases y mida la resistencia de aislamiento de los bobinados a tierra; ambas indican el estado del bobinado. Gire el eje a mano para sentir si hay aspereza o arrastre en los rodamientos.
Inspeccione el conector del codificador en busca de corrosión y la salida del cable en busca de daños o rozaduras. Verifique que el eje esté recto, sin desalineación visible ni daños en la zona de contacto del acoplamiento. Para cualquier unidad con un historial de servicio desconocido, una prueba completa en banco, que incluya un arranque sin carga y la verificación de la señal del codificador, es el estándar mínimo antes de volver a ponerla en servicio de producción.
