Servomotor industrial
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0032-B577 |
Número de la parte:A06B-0032-B577: el número de personas a las que se refiere el artículo 4 del Reglamento (CE) n.o 45/2001
La serie:Servo motor de CA BETA
Modelo:B2 / 3000
Condición:Nuevo / Renovado / Disponible para el intercambio
ElEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.es un servomotor de corriente alterna de la serie BETA compacto modelo B2/3000 construido especialmente para los requisitos de accionamiento del eje más ligero de pequeñas máquinas herramienta CNC. Funciona a 3.000 RPM con una fuente de 176 V de 3 fases a 200 Hz,y calificado en 0.5 kW de potencia continua, este es un motor que conoce su carril.
Nunca fue diseñado para empujar sillas pesadas o resistir fuerzas de corte agresivas.y equipos CNC dedicados de un solo uso en los que las cargas mecánicas sean modestas, el espacio de instalación es apretado, y el eje necesita hacer su trabajo de manera fiable, cambio tras cambio.

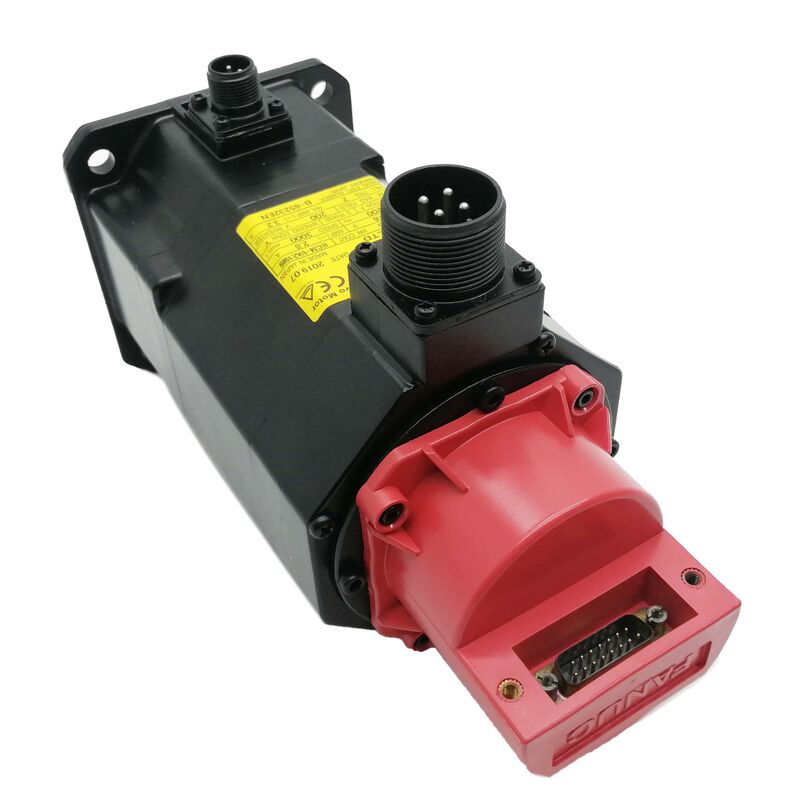

La tapa de extremo roja es el marcador visual de esta generación BETA, y dos características distinguen al A06B-0032-B577 de otras variantes B2/3000: un eje de salida cónico y sellos de aceite estándar.
Ambos son específicos para configuraciones particulares de tren de transmisión y entornos operativos, y ambos son importantes al especificar o obtener un reemplazo.Si uno de los dos se equivoca significa que hay una incompatibilidad mecánica que retrasa la instalación en lugar de resolver el fallo original..
| Parámetro | Valor |
|---|---|
| Potencia de salida | 0.5 kW |
| Suministro | 3 fases, 176 V |
| Frecuencia nominal | 200 Hz |
| Velocidad máxima | 3, 000 RPM |
| Tipo de eje | Arco cónico |
| El sellamiento | Sellos de aceite estándar |
| Serie | BETA |
| Modelo | B2 / 3000 |
| Capítulo final | Rojo (Generación BETA) |
| Aplicación | Axial de CNC de accionamiento de las máquinas pequeñas |
En el abastecimiento de motores industriales existe una tendencia a tratar el "pequeño" como un compromiso. Fanuc engineered the BETA series specifically for machine tool applications where the axis loads fall below what the ALPHA family was sized for — and where fitting an oversized motor creates its own problems: exceso de inercia, mayores requisitos de acoplamiento, más corriente de accionamiento de la que necesita suministrar el módulo del amplificador y un motor que funciona muy por debajo de su capacidad térmica.
La salida de 0,5 kW a 3.000 RPM se adapta a los accionamientos de tornillos de bolas, mecanismos de posicionamiento y ejes de alimentación ligeros que se encuentran en plataformas CNC compactas.el servo amplificador genera las condiciones de accionamiento que el motor necesita para alcanzar su rango de velocidad completa limpiamente.
Esto se gestiona íntegramente dentro del sistema de propulsión. La conexión de alimentación de la máquina es de voltaje industrial estándar, y la cifra de 200 Hz es un parámetro de funcionamiento interno, no un requisito de alimentación.
La designación B2 se encuentra en el extremo más ligero de la jerarquía de torque BETA. Para la clase de máquina a la que se montó este motor, eso es exactamente correcto.extrae menos corriente, y por lo general dura más que una unidad de gran tamaño haciendo el mismo trabajo.
El eje cónico es la característica mecánica que define el A06B-0032-B577, y es la característica más probable de atrapar un pedido de reemplazo no informado.
A diferencia de un eje recto, un eje cónico utiliza un perfil cónico de tierra de precisión para crear una interferencia autocentrada y de alta fricción que se ajuste al componente de apareamiento.acoplamientos, y los elementos de accionamiento diseñados para este asiento tipo eje de forma concéntrica sin depender únicamente de llaves ni de cuellos de sujeción,y pueden ser removidos y reinstalados limpiamente cuando el compromiso cónico se rompe correctamente.
En las aplicaciones de posicionamiento de eje y precisión donde la concentricidad y el descenso mínimo del eje son críticos, el eje cónico es una elección de ingeniería deliberada en lugar de una conveniencia variante.Las máquinas diseñadas en torno a este tipo de eje tendrán componentes con poleas, centros de acoplamiento, adaptadores de estilo collet borrado para que coincida con el ángulo del cónico.
Instalar un motor de eje recto en esa posición requiere reemplazar esos componentes, lo que convierte un intercambio de motor en un trabajo significativamente más grande.Verifique siempre el tipo de eje en el motor instalado antes de pedir un reemplazo.
Los sellos de aceite estándar instalados en el A06B-0032-B577 protegen las cavidades de los rodamientos del motor y los componentes internos de la contaminación del aire, la niebla del refrigerante,y partículas finas que son rutinarias en entornos de mecanizado CNC.
En un motor tan compacto, la contaminación del rodamiento es una de las principales causas de fallas prematuras. Las cavidades del rodamiento son pequeñas.y incluso una entrada modesta de abrasivo fino o líquido refrigerante rompe la lubricación rápidamente.
Los sellos de aceite estándar cubren las condiciones de funcionamiento de las pequeñas máquinas herramienta para las que este motor fue diseñado.No están clasificados para la exposición a chorros de refrigerante de alta presión o la inmersión continua. Las aplicaciones con esas condiciones justificarían un nivel de protección de entrada más alto..
Para el entorno de instalación típico de un torno CNC compacto o máquina de perforación,la especificación del sello de aceite es adecuada y ha demostrado ser adecuada durante la larga historia de servicio del B2/3000 en estas aplicaciones;.
Un sello de eje endurecido, agrietado o desgastado es un elemento de mantenimiento sencillo cuando el motor está fuera de la máquina.y abordarlo durante una renovación evita el tipo de contaminación de rodamiento lento que acorta la vida motora sin anunciarse con ningún síntoma inmediato obvio.
The A06B-0032-B577 is compatible with Fanuc BETA series servo amplifier modules and integrates with the Fanuc CNC control platforms that were paired with BETA series motors during this generation's production run — including Series 0, 0i, y controles relacionados utilizados en las máquinas herramienta más pequeñas donde el B2/3000 era una opción estándar de accionamiento del eje.
Los parámetros del servoamplificador deben configurarse con el código de tipo de motor correcto para el motor B2/3000 antes de poner en marcha el eje.los requisitos para el módulo de amplificador son ligeros, pero el parámetro del tipo de motor debe reflejar el motor instalado en realidad..
Dejar los parámetros establecidos para un motor diferente produce un comportamiento de bucle de velocidad que va desde una respuesta ligeramente lenta hasta una inestabilidad absoluta,dependiendo de la distancia de la configuración de la especificación B2/3000.
El A06B-0032-B577 está disponible en el mercado de servomotores renovados y sobrantes.El eje cónico merece especial atención , puntuación, o cualquier evidencia de que el componente de apareamiento fue removido incorrectamente (generalmente martillando en lugar de usar un interruptor cónico adecuado).
El encogimiento en el cónico compromete el ajuste de interferencia con la polea de apareamiento o el cubo de acoplamiento y puede producir una descarga que se manifiesta como vibración o error de posicionamiento del eje después de la instalación.
Compruebe si los sellos de aceite no se endurecen y si no se agrietan en el labio, un hallazgo común en los motores que han estado almacenados durante largos períodos.
Mide la resistencia de enrollamiento de tres fases para el equilibrio y compruebe la resistencia del aislamiento a la tierra.
El conector del codificador y la salida del cable deben estar limpios e intactos.Un ensayo de banco que incluya una marcha sin carga hasta la velocidad nominal es el estándar de verificación adecuado para cualquier unidad que vuelva a una máquina de producción..
P1: ¿Por qué este motor tiene un eje cónico en lugar de un eje recto?
El eje cónico proporciona un autocentrado,la interferencia de alta fricción se ajusta a poleas de apareamiento y centros de acoplamiento que las abrazaderas de eje recto no siempre pueden igualar en términos de concentricidad y fiabilidad de sujeción..
Se utiliza en aplicaciones en las que se debe minimizar el desbordamiento del eje y donde el componente de accionamiento debe ser extraíble y reinstalable con un enganche predecible.Las máquinas construidas en torno a este tipo de eje tienen componentes perforados hasta el cono de ajuste. El montaje de un motor de eje recto requiere reemplazar esos componentes., por lo que la verificación del tipo de eje antes de ordenar un reemplazo es esencial.
P2: ¿Con qué controles y accionamientos CNC es compatible el A06B-0032-B577?
El motor B2/3000 BETA está diseñado para su uso con módulos de servoamplificador de la serie Fanuc BETA y es compatible con las plataformas de control CNC de Fanuc, incluidas las series 0, 0i,y generaciones conexas utilizadas en pequeñas máquinas-herramientas CNC.
El parámetro del tipo de motor de accionamiento servo debe estar ajustado correctamente para la especificación B2/3000 antes de que el eje se active.confirmar la compatibilidad del amplificador antes de su instalación .
P3: ¿Qué significa "sellos de aceite estándar" en comparación con la protección del motor con clasificación IP?
Los sellos de aceite estándar protegen las cavidades del rodamiento de la contaminación del aire, la niebla del refrigerante y la entrada de partículas finas en condiciones normales de entorno de mecanizado.No son lo mismo que una carcasa de motor sellada con clasificación formal IP65 o IP67., que proporciona una protección documentada contra los chorros de agua dirigidos o la inmersión temporal.
Para las aplicaciones de pequeñas máquinas herramienta para las que este motor fue diseñado, los sellos de aceite estándar son adecuados.Se debe considerar un blindaje adicional o una variante de motor con mayor capacidad de entrada..
P4: ¿Es suficiente 0,5 kW para una unidad de eje CNC?
Para la clase de máquinas, este motor fue diseñado para tornos CNC compactos, pequeñas máquinas de perforación y tapping y equipos CNC dedicados de un solo propósito con cargas mecánicas ligeras.5 kW se especifican adecuadamenteNo es un compromiso.
Un motor correctamente dimensionado para la carga del eje funciona de manera más eficiente y con mejor espacio térmico que un motor de gran tamaño que hace el mismo trabajo.viajes más largos, o requisitos de travesía más rápidos, el siguiente tamaño de marco en la serie BETA o ALPHA sería la especificación correcta para evaluar.
P5: ¿Cómo inspeccionar un A06B-0032-B577 usado antes de volver a instalarlo?
Comience con la superficie del eje cónica verifique si hay molestias, golpes o daños por impacto por eliminación inadecuada.Estos defectos ponen en peligro el ajuste de interferencia con el componente de apareamiento y son difíciles de corregir sin mecanizado especializadoCompruebe si los sellos de aceite no se han endurecido o si se han agrietado en el labio.
Se medirá la resistencia de enrollamiento en tres fases para lograr el equilibrio en todas las fases y se verificará la resistencia del aislamiento a la tierra.
Rotar el eje a mano para evaluar el estado del rodamiento. Inspeccionar el conector de codificador para la corrosión de los pines y la salida del cable para daños.un banco sin carga hasta 3,000 RPM con verificación de la señal del codificador es el estándar correcto antes de volverlo a utilizar.
