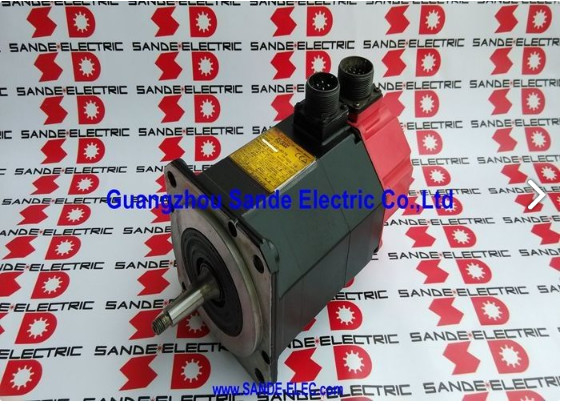

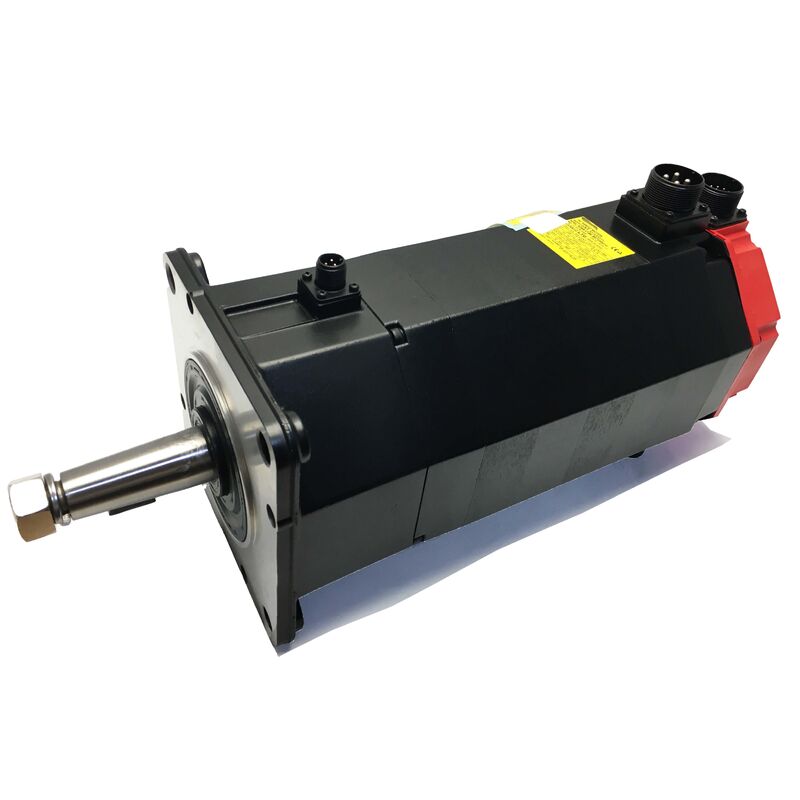

El motor de servicio de corriente alterna Fanuc A06B-0153-B088
Montura de brida, eje recto con llave, protección IP65
Número de la parte:A06B-0153-B088 Las condiciones de los servicios de seguridad de los Estados miembros
La serie:El motor de servicio AC Fanuc A06B
Condición:Nuevo / Renovado / Disponible para el intercambio
Resumen general
ElEl número de unidades de producción será el siguiente:es un servomotor de CA compacto montado en brida de la línea de productos A06B de Fanuc, con un largo y bien documentado historial de servicio en máquinas herramientas CNC, células de trabajo robóticas,y equipos de producción automatizados.
Con una potencia nominal continua de 0,5 kW y un par de 30 Nm, este motor ofrece un rendimiento excepcional para su clase de potencia.El torque de retención alto lo hace ideal para condiciones de carga exigentes a baja velocidad donde la fuerza de retención y el torque de ruptura son críticos.
Con una potencia de 3.000 RPM con un eje recto con llave, protección IP65 y un codificador incremental para retroalimentación de circuito cerrado, el A06B-0153-B088 sobresale en unidades de eje compacto, tablas de indexación,Mecanismos de sujeción, y las aplicaciones que requieren servos de pequeña huella que manejan cargas mecánicas sustanciales.
Compatible con los voltajes de alimentación de los servoamplificadores estándar (191-230 VAC) que se encuentran en los gabinetes de accionamiento de Fanuc en todas las instalaciones globales de máquinas herramienta.
Especificaciones clave
| Parámetro |
Valor |
| Potencia de salida |
0.5 kW (0,67 CV) |
| Torque de retención |
30 Nm |
| Corriente de salida continua |
Aproximadamente 11 A. |
| Válvula de entrada |
191 - 230 VAC |
| Velocidad máxima |
3, 000 RPM |
| Tipo de eje |
Eje de llave recta |
| El montaje |
Las demás |
| Tipo de codificador |
En el caso de las empresas |
| Protección contra la entrada |
Protección IP65 |
| Peso aproximado |
0.45 kg |
Construido para la carga, no sólo para la velocidad
Aunque su potencia nominal de 0,5 kW podría sugerir aplicaciones ligeras, el par de 30 Nm indica que el motor está diseñado para una resistencia sustancial y una potencia de baja velocidad.Esto lo hace particularmente adecuado para tareas de posicionamiento e indexación en lugar de unidades de eje continuo de alta velocidad.
Las aplicaciones que requieren el bloqueo de la posición contra la carga externa, la resistencia a la marcha atrás o la aceleración de mecanismos moderadamente pesados en reposo se benefician directamente de esta característica del par.
La combinación de alto par de estacionamiento, límite de velocidad moderado y montaje de brida compacto hace que este motor sea ideal para servo accionamientos auxiliares y sub-eje, incluidas las mesas giratorias de cuarto eje,mecanismos de cambio de herramientas, cierre de cilindros con retroalimentación de servo, y posicionamiento junto a los ejes principales de la máquina.
El eje, el montaje y la integración
El eje recto con llave proporciona un accionamiento mecánico positivo que evita el deslizamiento bajo cargas de choque o inversiones de dirección repetidas, esencial para aplicaciones de indexación y posicionamiento.Este diseño simplifica la instalación de poleas y acoplamientos, especialmente para el montaje y desmontaje de campo sin herramientas especializadas.
El montaje de la brida ofrece una interfaz rígida de montaje de cara que se atornilla directamente a las estructuras de la máquina o a las placas de la caja de cambios.Reducción del tiempo de instalación y mantenimiento de un compromiso mecánico constante mediante ciclos de extracción y reinstalación repetidos.
Codificador y respuesta
El codificador incremental proporciona una retroalimentación continua de la posición del eje y la velocidad al servoaccionamiento, lo que permite el control de la velocidad y la posición en circuito cerrado.Posición de referencia de los codificadores incrementales desde un pulso de inicio o marcador al arranque, que es una práctica estándar para los servosistemas de eje de la máquina.
Al sustituir el motor A06B-0153-B088, comprobar que el tipo de codificador y el número de pulsos del motor de reemplazo coinciden con el original.Cambiar la resolución del codificador sin actualizar los parámetros del servoaccionamiento puede afectar la escala de la posición del eje y generar alarmas de desajuste del codificador..
Protección IP65 en la práctica
La clasificación IP65 garantiza que la carcasa del motor esté completamente sellada contra la entrada de polvo y protegida contra los chorros de agua de baja presión desde cualquier dirección.Esto proporciona una protección adecuada para los entornos típicos de máquinas herramienta y celdas automatizadas, incluida la niebla de refrigerante., la limpieza de la explosión de aire, salpicaduras accidentales, y la contaminación general del aire.
Si bien un paso por debajo de los motores de inmersión IP67, IP65 ofrece una protección suficiente a largo plazo para la mayoría de las aplicaciones de servo auxiliares.,Se debe considerar el uso de blindajes adicionales o motores con una calificación superior.
Compatibilidad y contexto de aplicación
El rango de voltaje de entrada de 191-230 VAC se alinea con los voltajes del bus de corriente continua del servoamplificador estándar de Fanuc, lo que hace que este motor sea compatible con los sistemas de servoacción de Fanuc.Verificar la compatibilidad de la capacidad de salida de la corriente del servoamplificador con el consumo de corriente continua de 11 A y garantizar los parámetros correctos del tipo de motor en la unidad antes de su puesta en marcha.
Dado su tamaño compacto y su poder nominal modesto, el A06B-0153-B088 a menudo sirve en funciones críticas de subeje donde la falla afecta significativamente el tiempo de actividad de la máquina.Se recomienda mantener un motor de repuesto examinado para las instalaciones de producción que dependen de este tipo de motor para aplicaciones críticas..
Preguntas frecuentes
P1: ¿Con qué accionamiento o amplificador está diseñado este motor?
El A06B-0153-B088 está diseñado para su uso con módulos de servoamplificadores Fanuc dentro del ecosistema de productos A06B.El amplificador debe soportar el rango de entrada de 191-230 VAC del motor y ser capaz de suministrar aproximadamente 11 A de corriente de salida continua. Compruebe siempre que el parámetro del tipo de motor del servoaccionamiento esté configurado correctamente antes de ejecutar el eje bajo carga.
P2: ¿Por qué el par de frenado es tan alto en relación con la potencia nominal de salida?
El par de parada y la potencia de salida continua son medidas diferentes.mientras que los factores de potencia de salida continua en los límites de velocidad y térmicos de operación sostenidaUna alta relación entre la potencia y el estancamiento indica una optimización del diseño para la fuerza de retención, el bloqueo de la posición y la accionamiento a baja velocidad en lugar de un funcionamiento continuo a alta velocidad.
P3: ¿Qué ofrece el eje de llave sobre un eje recto plano?
Un eje con llave proporciona una conexión mecánica positiva entre el motor y el componente accionado que no puede resbalar bajo choque de par o reversiones repetidas.Para aplicaciones de indexación y posicionamiento con cambios frecuentes de dirección de carga, esto ofrece importantes ventajas de fiabilidad sobre los acoplamientos de eje plano que dependen enteramente de la fuerza de sujeción.
P4: ¿Es IP65 suficiente para una instalación expuesta al refrigerante?
IP65 proporciona una protección total contra el polvo y resistencia a los chorros de agua de baja presión, cubriendo la mayor parte de la exposición al refrigerante accidental en entornos de máquinas herramienta.Para lugares con rociado directo de refrigerante a alta presión o riesgo de inmersión regularLos motores con una calificación IP67 o superior son más apropiados.
P5: ¿Qué debo comprobar al comprar un A06B-0153-B088 usado?
Medir la resistencia de enrollamiento de tres fases en todas las fases para obtener valores equilibrados.Gire el eje a mano para evaluar la condición del rodamiento y comprobar que la vía de acceso no esté dañadaInspeccione el conector del codificador y la salida del cable para la integridad.llevar a cabo ensayos en banco, incluida la verificación de la señal del codificador y el funcionamiento sin carga hasta la velocidad nominal antes de la instalación..
