Fanuc A06B-0146-B075 | Servomotor AC Serie ALPHA a22/1500 — IP65, Eje Recto
Número de pieza: A06B-0146-B075
Serie: Servomotor AC ALPHA
Modelo: a22 / 1500
Variantes de eje: Liso Recto (#7000) / Con chaveta Recto (#7008)
Condición: Nuevo / Reformado / Cambio disponible
Descripción general
El Fanuc A06B-0146-B075 es un servomotor AC de la serie ALPHA de tamaño mediano — modelo a22/1500 — diseñado para el trabajo de eje sostenido y de alto par que exigen las máquinas herramienta CNC pequeñas y medianas.
Con 22 Nm de par continuo y 3,8 kW de potencia, este no es un motor de posicionamiento ligero. Fue diseñado para mover cargas mecánicas reales: husillos de bolas grandes, carros pesados y ejes donde las fuerzas de corte son significativas y el sistema servo necesita mantener la precisión de avance sin flaquear bajo carga.

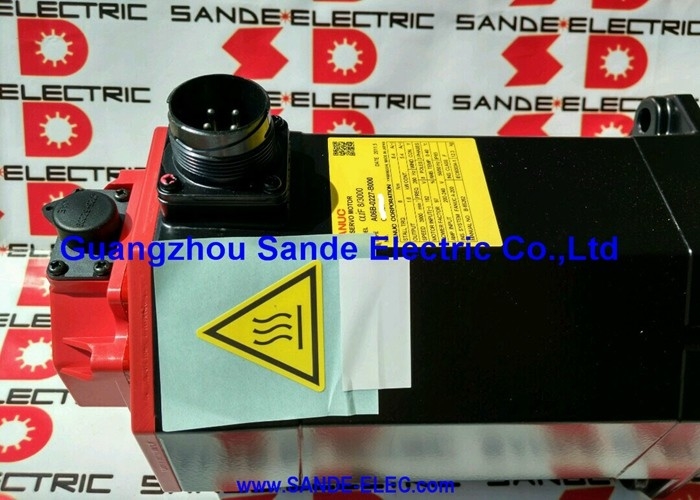

La tapa del extremo roja es el sello distintivo de la generación ALPHA, y el a22/1500 que la lleva era una vista familiar en los accionamientos de eje de centros de mecanizado verticales, centros de torneado y plataformas de fresado durante el período en que esta serie de motores estuvo en producción activa.
Funciona a un máximo de 1.500 RPM — una elección de diseño deliberada de baja velocidad y alto par — y opera con un suministro trifásico de 157 V a 100 Hz, consumiendo 19 A a carga nominal.
Un detalle práctico que vale la pena saber de antemano: el A06B-0146-B075 se produjo en dos configuraciones de eje dentro del mismo número de pieza base.
El #7000 sufijo denota un eje recto liso sin chavetero, y el #7008 sufijo denota un eje recto con chaveta.
Ambos son el mismo motor eléctrica y mecánicamente en todos los demás aspectos — la variante del eje es la única diferencia, pero es crítica al pedir un reemplazo o especificar un acoplamiento.
Especificaciones clave
| Parámetro |
Valor |
| Potencia nominal de salida |
3,8 kW |
| Par continuo |
22 Nm |
| Corriente nominal |
19 A |
| Suministro |
Trifásico, 157 V |
| Frecuencia nominal |
100 Hz |
| Velocidad máxima |
1.500 RPM |
| Tipo de eje |
Recto — Liso (#7000) o con chaveta (#7008) |
| Freno |
Ninguno |
| Protección de ingreso |
IP65 |
| Tapa del extremo |
Roja (Generación ALPHA) |
Alto par a velocidad moderada — la filosofía de diseño del a22
El a22/1500 ocupa un lugar específico en la jerarquía de motores ALPHA. La clasificación de par es el número definitorio: 22 Nm continuos lo sitúan muy por encima de los motores de la familia AC12 y en un territorio donde se espera que el motor mueva y controle cargas mecánicas realmente pesadas.
El límite de 1.500 RPM es el compromiso que hace posible esa densidad de par en un tamaño de carcasa manejable: el diseño electromagnético prioriza la producción de fuerza sobre la velocidad de rotación.
Para aplicaciones de máquinas herramienta, esto se traduce directamente en capacidad de eje. Un motor de esta clase puede mantener las velocidades de avance programadas bajo carga de corte completa en un gran pase de refrentado o un corte de desbaste pesado, donde un motor de menor par mostraría una caída de velocidad o limitación de corriente de accionamiento.
El consumo de corriente continuo de 19 A refleja esa salida de par: la selección del amplificador servo y el dimensionamiento del cable deben coincidir con esta clasificación, no estimarse a la baja a partir de un motor más ligero de la misma familia.
A 100 Hz de frecuencia nominal y 157 V, los parámetros del sistema de accionamiento para este motor son específicos.
No se comparten con el AC12 u otras variantes del a22 que funcionan a diferentes clasificaciones de velocidad. Esto es importante al poner en marcha un reemplazo: el parámetro del tipo de motor del amplificador servo debe coincidir exactamente con la especificación del a22/1500.

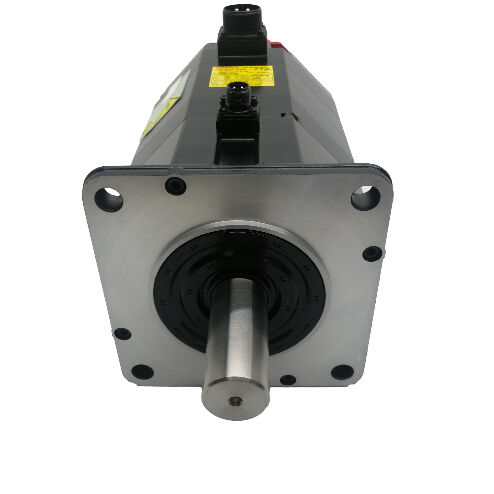

Variantes de eje: Liso vs. Con chaveta
El A06B-0146-B075 se produjo en dos configuraciones de eje, y ambos permanecen en circulación:
#7000 — Eje Recto Liso: Sin chavetero. El par se transmite completamente a través de la fuerza de sujeción del acoplamiento. Adecuado para acoplamientos servo de precisión (de fuelle, de garra o de disco) donde la concentricidad y la conexión sin holgura son prioritarias, y donde el perfil de carga no incluye cargas de choque severas o inversiones de par alto sostenidas.
#7008 — Eje Recto con Chaveta: Incluye un chavetero estándar mecanizado en el eje.
La chaveta proporciona un accionamiento mecánico positivo que resiste el deslizamiento bajo cargas de choque y cambios de dirección repetidos, importante para arreglos con correa, soportes de polea o cualquier accionamiento donde el acoplamiento no pueda garantizar la transmisión completa del par solo mediante la fuerza de sujeción.
Al pedir un motor de reemplazo, es esencial identificar qué variante de eje está instalada en la máquina antes de adquirirlo.
Instalar un motor de eje liso en una posición diseñada para un eje con chaveta, o viceversa, requiere un nuevo acoplamiento o una modificación del eje, ambos añaden tiempo y costo a lo que debería ser un cambio directo.
Sellado IP65
La clasificación IP65 del a22/1500 proporciona protección completa contra la entrada de polvo y resistencia a chorros de agua a baja presión dirigidos.
En el contexto de un entorno de máquina herramienta CNC, esto cubre la neblina de refrigerante, salpicaduras incidentales de las operaciones de corte y la limpieza con aire comprimido, las condiciones de exposición diaria que los servomotores en máquinas productivas manejan continuamente.
IP65 está un paso por debajo de la clasificación IP67 que se encuentra en las variantes ALPHA totalmente clasificadas para inmersión.
Para la mayoría de las posiciones de accionamiento de eje en un centro de mecanizado estándar, IP65 es adecuado. Si la ubicación de montaje del motor recibe flujo directo de refrigerante de alto volumen o se encuentra en un área propensa a la acumulación de refrigerante, vale la pena evaluar si la instalación requiere protección adicional o si una variante con clasificación IP67 sería la mejor opción a largo plazo.
Compatibilidad de accionamiento y control
El A06B-0146-B075 funciona con amplificadores servo de la serie Fanuc ALPHA — módulos SVM y SVU — y es compatible con las generaciones de control CNC Fanuc que estaban vigentes junto con esta serie de motores, incluidas las plataformas Series 0, 0i, 16, 18 y 21.
Con una corriente nominal de 19 A, el módulo amplificador debe especificarse para manejar esta carga. Emparejar el a22/1500 con un amplificador subdimensionado es una forma segura de generar fallas de sobrecorriente sostenidas en condiciones de corte normales.
Para proyectos de modernización y reparación, confirme el tipo de dispositivo de retroalimentación en el motor instalado y asegúrese de que los parámetros del variador servo reflejen el código de tipo de motor correcto, la velocidad máxima y la especificación del codificador antes de la puesta en marcha del eje.
Notas de adquisición e inspección
Tanto las variantes de eje #7000 como #7008 del A06B-0146-B075 están disponibles en el mercado de servomotores reformados y excedentes. Al evaluar una unidad usada, comience por el eje: verifique el desgaste, el roce en el chavetero en las variantes #7008 y cualquier signo de daño por impacto del acoplamiento en el extremo del eje. Mida la resistencia del bobinado trifásico para el equilibrio y pruebe la resistencia de aislamiento a tierra.
Inspeccione el sello del eje IP65 para detectar endurecimiento o agrietamiento, particularmente en motores con un historial de servicio prolongado en entornos húmedos. Gire el eje a mano para sentir la aspereza de los rodamientos y verifique que el conector del codificador y la salida del cable no estén dañados antes de comprometerse con la instalación.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre las variantes A06B-0146-B075 #7000 y #7008?
La única diferencia es la configuración del eje. El #7000 tiene un eje recto liso sin chavetero; el #7008 tiene un eje recto con chaveta. Eléctrica y mecánicamente son idénticos en todos los demás aspectos — misma clasificación de par, mismo consumo de corriente, mismo codificador, mismo montaje.
Antes de pedir un reemplazo, confirme qué variante de eje está instalada en la máquina para evitar una desalineación del acoplamiento al llegar.
P2: ¿Qué variador servo es compatible con este motor, y la clasificación de 19 A es importante para la selección?
Sí, la corriente nominal de 19 A es un requisito estricto para la selección del amplificador. El motor está diseñado para amplificadores servo de la serie Fanuc ALPHA (módulos SVM/SVU) emparejados con controles CNC Series 0, 0i, 16, 18 o 21.
El módulo amplificador debe estar clasificado para suministrar 19 A de salida continua. Un módulo subdimensionado entrará en limitación de corriente bajo carga de eje normal y producirá fallas térmicas o de sobrecorriente durante el corte.
P3: ¿Por qué el a22/1500 funciona a una velocidad máxima inferior a la de los motores ALPHA más pequeños?
El a22/1500 está optimizado para la densidad de par, no para la velocidad máxima. Producir 22 Nm de par continuo en un tamaño de carcasa práctico requiere un diseño electromagnético que priorice la salida de fuerza a baja velocidad. El límite de 1.500 RPM es el resultado directo de esa prioridad de diseño.
Para ejes que necesitan alta velocidad de desplazamiento con cargas más ligeras, un motor más pequeño y de mayor velocidad de la familia ALPHA es la opción adecuada, pero para accionamientos de eje de carga pesada, el diseño centrado en el par del a22/1500 es la especificación correcta.
P4: Este motor no tiene freno, ¿es una limitación para ciertas aplicaciones?
Para ejes horizontales y aplicaciones donde el variador servo mantiene la retención de par activa en reposo, no se necesita freno y la instalación más simple es una ventaja.
Para ejes verticales que soportan un peso significativo de la pieza o la mesa, un motor sin freno integrado depende completamente del variador para mantener la posición, lo que representa un riesgo durante eventos de parada de emergencia, alarma de servo o pérdida de energía. En esos casos, se debe especificar una variante con freno. El A06B-0146-B075 no es adecuado como reemplazo directo en un eje vertical cargado por gravedad sin evaluar la estrategia de sujeción del eje.
P5: El motor que quité tiene un eje con chaveta pero solo encuentro un reemplazo de eje liso, ¿puedo adaptarlo?
Técnicamente, un motor de eje liso se puede usar en una aplicación de eje con chaveta si el acoplamiento se cambia a un tipo de solo sujeción y los requisitos de transmisión de par están dentro de la capacidad nominal del acoplamiento. Sin embargo, esto solo es apropiado si el perfil de carga no incluye cargas de choque o inversiones de par alto frecuentes que podrían causar deslizamiento del acoplamiento con el tiempo.
La solución más limpia es adquirir la variante de eje #7008 correcta. Modificar el eje en campo para agregar un chavetero no se recomienda sin mecanizado especializado para mantener la excentricidad y la integridad del eje.
