Motor servo AC Fanuc A06B-0141-B075
Número de pieza: A06B-0141-B075
Serie:Motor servo AC ALPHA
Modelo: AC12 / 2000
Condición: Nuevo / Reformado / Disponible para intercambio
Descripción del producto

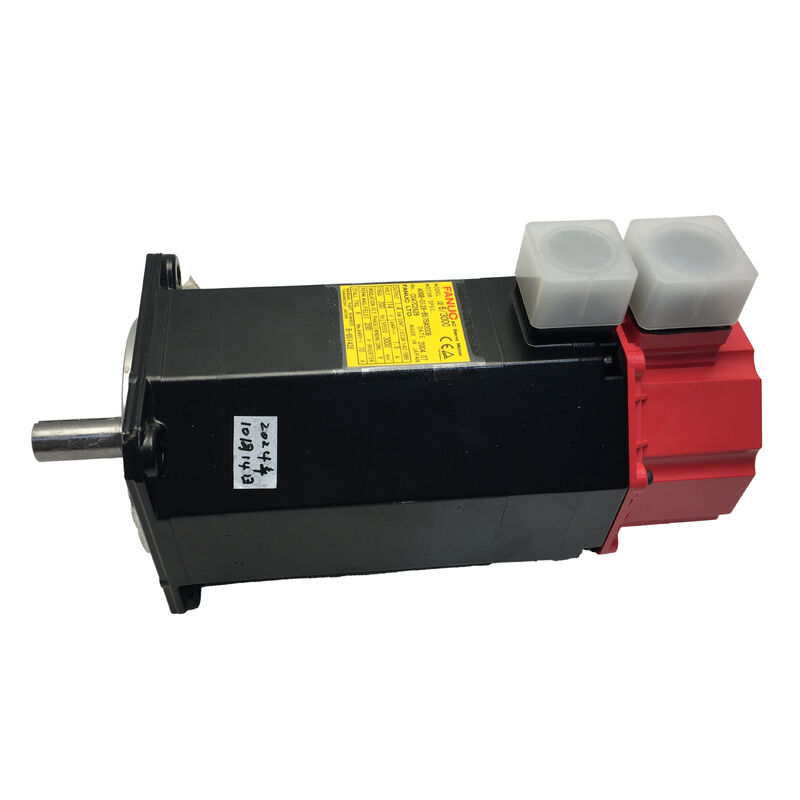

El Fanuc A06B-0141-B075 es un motor servo AC de alto rendimiento de la serie ALPHA de Fanuc, específicamente el modelo AC12/2000. Reconocible por su distintiva tapa de extremo roja, este motor ofrece un control de movimiento de precisión para máquinas herramienta CNC de tamaño pequeño a mediano. Proporciona un equilibrio óptimo entre diseño compacto y salida de par continuo, lo que lo hace ideal para fresadoras, tornos y centros de mecanizado que requieren un rendimiento de eje constante y repetible.
Especificaciones técnicas
| Parámetro |
Valor |
| Potencia nominal de salida |
2.1 kW |
| Par continuo |
12 Nm |
| Corriente nominal |
8.8 A |
| Fases |
3 fases |
| Tensión nominal |
155 V |
| Frecuencia nominal |
133 Hz |
| Velocidad máxima |
2,000 RPM |
| Configuración del eje |
Recto (sin chavetero) |
| Freno |
Ninguno |
| Protección de ingreso |
IP67 |
| Color de la tapa del extremo |
Rojo (Generación ALPHA) |
Características de diseño y construcción
Diseñado para la fiabilidad en el taller de producción, el motor AC12/2000 opera a una velocidad máxima de 2,000 RPM, lo que lo hace adecuado para unidades de husillo de bolas acopladas directamente y ejes de contorneado críticos para la velocidad de avance. La clasificación de par continuo de 12 Nm garantiza una alta rigidez del eje bajo carga sin requerir hardware de accionamiento sobredimensionado.
El sellado IP67 instalado de fábrica proporciona una protección superior contra inmersiones temporales, con sellos de eje, puntos de entrada de conectores y carcasa del motor clasificados para soportar entornos hostiles. Esto extiende los intervalos de servicio en aplicaciones con alto contenido de refrigerante donde los motores estándar mostrarían contaminación prematura de los rodamientos o degradación del bobinado.
El diseño sin freno simplifica el cableado y reduce el peso total del motor, lo que lo hace apropiado para ejes horizontales o aplicaciones donde el servoaccionamiento mantiene la posición a través del control de par activo.
Compatibilidad y aplicaciones
El A06B-0141-B075 se combina con servoaccionamientos de la serie ALPHA de Fanuc (módulos SVM/SVU) y es compatible con las plataformas de control CNC Fanuc 0, 0i, 16, 18, 21 y relacionadas, dependiendo de la configuración del accionamiento.
Comúnmente utilizado para avances de eje (X, Y o Z) en centros de mecanizado verticales pequeños, centros de torneado y máquinas de electroerosión por hilo, este motor era estándar en la plataforma RoboDrill de Fanuc y en fabricantes de terceros que utilizan trenes de accionamiento Fanuc.
Importante: Al adquirir repuestos, verifique el tipo de dispositivo de retroalimentación (modelo Pulsecoder) y la asignación de pines del conector con su motor existente, ya que las variantes dentro de la familia 0141 pueden usar diferentes especificaciones de codificador que afectan la configuración de los parámetros del accionamiento.
Significado en la industria
Las máquinas CNC heredadas con servoaccionamientos Fanuc ALPHA siguen siendo activos productivos en las instalaciones de fabricación de todo el mundo. El A06B-0141-B075 cuenta con una extensa documentación e historial de servicio, con unidades reformadas y excedentes circulando activamente en los mercados industriales de MRO.
Su construcción sencilla (sin freno, sellado IP67, eje recto estándar) facilita el servicio, el rebobinado y el reemplazo sin modificaciones mecánicas importantes. Mantener un repuesto A06B-0141-B075 es una estrategia práctica para minimizar el tiempo de inactividad no planificado en talleres que operan máquinas antiguas equipadas con Fanuc.
Preguntas frecuentes
¿Qué servoaccionamiento es compatible con el Fanuc A06B-0141-B075?
Este motor está diseñado para usarse con amplificadores servo de la serie ALPHA de Fanuc (módulos SVM o SVU). La compatibilidad depende de la generación específica del control CNC, típicamente sistemas Fanuc Series 0, 0i, 16, 18 o 21. Siempre confirme que la configuración de los parámetros del motor del accionamiento coincida con las clasificaciones del AC12/2000 antes de la puesta en marcha.
¿El A06B-0141-B075 incluye un codificador y qué tipo es?
Sí. Los motores de la serie ALPHA se envían con un Pulsecoder (codificador) integrado montado en la parte trasera. La variante específica del Pulsecoder determina la resolución y el protocolo de retroalimentación serie/paralelo. Verifique el número de pieza del Pulsecoder en la placa de identificación del motor antes de pedir un reemplazo para garantizar la compatibilidad del accionamiento.
¿Se puede usar este motor en un eje vertical sin freno?
Sí, pero esto requiere que el servoaccionamiento mantenga un par de retención activo cuando el eje está estacionario. Para ejes verticales o cargados por gravedad, generalmente se recomienda una variante con freno (como los modelos con sufijo B076 o B176) por seguridad y para evitar caídas del eje durante eventos de parada de emergencia o pérdida de energía.
¿Qué significa la clasificación IP67 para este motor en un entorno de máquina herramienta?
IP67 indica que el motor es estanco al polvo y puede soportar inmersiones temporales en agua hasta 1 metro durante 30 minutos. En términos prácticos de CNC, esto significa que el motor está bien protegido contra salpicaduras de refrigerante, niebla y contacto incidental con fluidos, pero no debe sumergirse continuamente ni exponerse a chorros directos de alta presión sin protección adicional.
¿Cómo identifico si un A06B-0141-B075 usado todavía es reparable?
Verifique la placa de identificación del motor para ver el número de pieza correcto e inspeccione el sello del eje en busca de desgaste o endurecimiento. Mida la resistencia del bobinado entre las tres fases; los valores deben estar equilibrados y dentro de las especificaciones. Gire el eje a mano para sentir aspereza en los rodamientos. Si el Pulsecoder ha registrado errores o el motor ha sido sobrecargado, se recomienda una prueba completa en banco o una evaluación de rebobinado por parte de un centro de reparación de servos calificado antes de la reinstalación.
