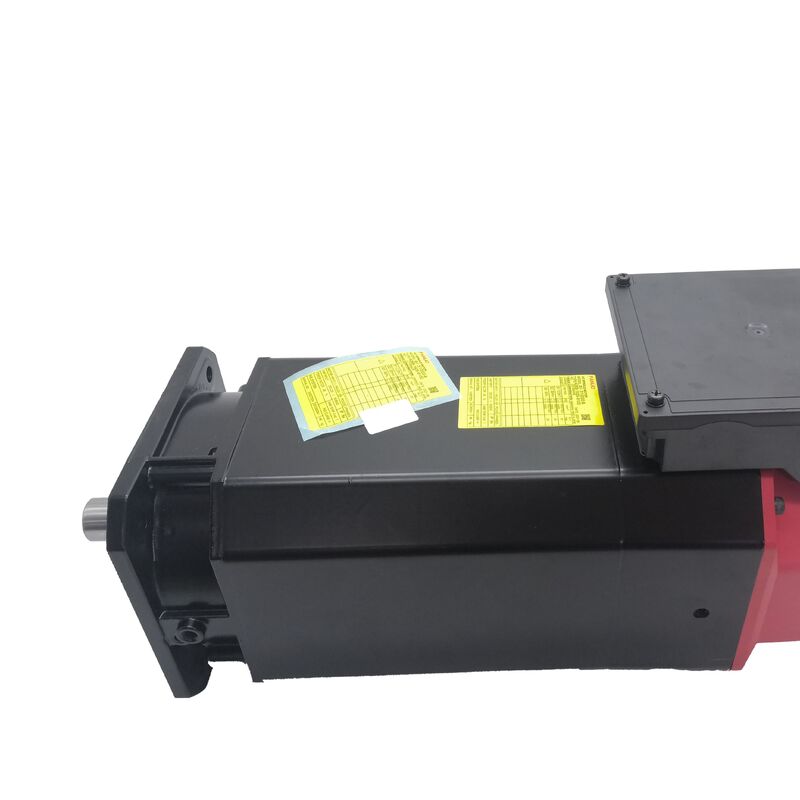

El motor de servo AC Fanuc A06B-1444-B200 A06B1444B200 AO6B-1444-B2OO

Fanuc A06B-1444-B200 | Motor de Husillo AC Serie Beta ii Bii 3/10000 — 3.7/5.5kW, Montaje en Pata, Eje Liso, Escape Trasero

Número de Pieza: A06B-1444-B200

Tipo: Motor de Husillo AC

Serie: Beta ii (βii)

Modelo: Bii 3 / 10000

Configuración: Montaje en Pata, Eje Liso (Sin Chavetero), Refrigeración por Escape Trasero

Rango de Velocidad: 1,500 – 10,000 RPM

Condición: Nuevo / Reacondicionado / Excedente

Descripción General

El Fanuc A06B-1444-B200 es un motor de husillo AC serie Beta ii — modelo Bii 3/10000 — configurado con montaje en pata, un eje liso y refrigeración por escape trasero.

Con una potencia nominal de 3.7 kW en funcionamiento continuo y 5.5 kW en funcionamiento de corta duración e intermitente, con una velocidad máxima de 10,000 RPM, este es un motor de husillo compacto y rentable de la línea de husillos de nivel económico de Fanuc, diseñado para centros de mecanizado CNC más pequeños, centros de taladrado-roscado y centros de torneado de nivel de entrada donde la arquitectura Beta ii ofrece las funciones de husillo necesarias para un mecanizado productivo sin las mayores demandas de corriente y amplificador de la serie Alpha i.

El montaje en pata es lo que hace que la variante B200 sea distintiva dentro de la familia Bii 3/10000.

Mientras que las variantes B103 y B203 tienen montaje con brida para su integración en la fundición del cabezal del husillo de la máquina, la B200 utiliza una pata — una configuración de montaje en base que sujeta el motor por su parte inferior en lugar de por su cara frontal.

Este enfoque de montaje se utiliza en arquitecturas de husillo de máquinas herramienta donde el motor se sitúa detrás y debajo del conjunto del husillo, impulsándolo a través de una transmisión por correa o acoplamiento, en lugar de integrarse directamente en el cabezal del husillo.

A 10,000 RPM, el Bii 3/10000 cubre el rango de velocidad necesario para un corte productivo en aluminio, aleaciones no ferrosas y herramientas de carburo de menor diámetro.

La potencia máxima de 5.5 kW es adecuada para los ciclos de trabajo típicos de la clase de máquina a la que sirve este motor, y la compatibilidad de la plataforma Beta ii con el módulo amplificador rentable βiSVSP hace que el sistema de accionamiento del husillo completo sea apropiado para configuraciones de máquinas herramienta CNC de nivel de entrada.

Especificaciones Clave

Serie Beta ii — Arquitectura de Husillo CNC Rentable

La serie de motores de husillo Beta ii ocupa la posición de husillo de nivel económico de Fanuc, diseñada para fabricantes de máquinas herramienta que necesitan capacidad de husillo CNC fiable a un costo de sistema de accionamiento menor que el requerido por la serie Alpha i.

El Beta ii se integra con el amplificador combinado servo-husillo βiSVSP — un módulo todo en uno que maneja funciones de eje servo y de husillo desde una sola unidad, reduciendo el volumen del armario de accionamiento y el costo total del sistema para las plataformas CNC compactas a las que sirve esta serie de motores.

Con 3.7 kW S1 y 5.5 kW S2/S3, el Bii 3/10000 tiene el tamaño adecuado para las demandas de potencia del husillo de centros de mecanizado pequeños con conos de husillo de hasta BT30 o HSK-A40, centros de taladrado-roscado que realizan operaciones de ciclo corto y tornos compactos donde el tamaño del motor del husillo está limitado por el envolvente mecánico de la máquina.

El husillo acciona el perfilado de aluminio, la perforación ligera de acero y el fresado de aleaciones no ferrosas de manera eficiente dentro de estas potencias nominales, y el límite de 10,000 RPM proporciona una velocidad superficial adecuada para herramientas de carburo pequeñas en una amplia gama de materiales de pieza.

La distinción entre las clasificaciones de potencia S1 y S3 es importante en el uso de producción. Los 3.7 kW S1 son la potencia que el motor puede mantener indefinidamente — apropiada para pases de refrentado extendidos u operaciones de torneado sostenidas.

Los 5.5 kW S3 se aplican durante ciclos de trabajo que incluyen fases de recuperación de menor potencia entre cortes pesados, lo que describe la mayoría de los ciclos de fresado y taladrado prácticos. Para la selección del accionamiento del husillo y el dimensionamiento del armario, la cifra S3 rige los requisitos de gestión térmica del amplificador.

Montaje en Pata — Qué Significa para la Instalación

El montaje en pata de la variante B200 es la única característica que determina más directamente su contexto de instalación.

Un motor montado en pata se sujeta a través de la base del motor, apoyándose o atornillándose a una superficie de montaje dentro del compartimento de accionamiento de la máquina. El eje de salida del motor se extiende hacia adelante hacia el mecanismo accionado — una polea de correa, un cubo de acoplamiento o una entrada de engranaje — en lugar de que la cara del motor se atornille directamente a la fundición del husillo.

Esta disposición se utiliza en diseños de accionamiento de husillo donde la posición, orientación o la relación de transmisión requerida entre el motor y el husillo hacen que una transmisión por correa o acoplamiento sea preferible a la integración directa con brida.

El montaje en pata proporciona más flexibilidad en la colocación del motor en relación con el eje del husillo — el motor puede colocarse descentrado, paralelo o a una distancia específica para adaptarse a los requisitos de tensión de la correa o al espacio disponible — manteniendo la capacidad de lograr cualquier relación de velocidad requerida a través de la selección de poleas.

El contraste con la variante B103 con montaje de brida del mismo Bii 3/10000 es directo: la B103 se atornilla de frente al cabezal del husillo o a la estructura de soporte; la B200 se atornilla de abajo hacia arriba a una repisa o superficie de montaje.

El patrón de pernos de montaje y la geometría general del motor difieren entre las dos variantes de maneras que las hacen no intercambiables sin modificaciones mecánicas en la máquina.

Eje Liso a 10,000 RPM — Equilibrio y Acoplamiento

El eje liso del A06B-1444-B200 presenta una superficie cilíndrica limpia y simétrica sin chavetero. A una velocidad máxima de 10,000 RPM, el equilibrio rotacional del eje y su elemento de accionamiento — polea de correa, cubo de acoplamiento o piñón — influye en la vibración del husillo en el extremo superior del rango de velocidad.

Una ranura de chavetero introduce una discontinuidad geométrica asimétrica que añade una pequeña contribución al desequilibrio; el eje liso elimina esto.

En un motor de este tamaño y a estas velocidades, el efecto práctico en la amplitud de la vibración es real, especialmente en la zona de potencia constante desde la velocidad base hasta 10,000 RPM.

La transmisión de par del eje liso al componente accionado depende completamente de la fricción generada por la fuerza de sujeción del cubo del acoplamiento.

Para la potencia máxima de 5.5 kW y los niveles de par que genera el Bii 3/10000 a esta velocidad, un componente de acoplamiento especificado correctamente y apretado al valor de par especificado por el fabricante maneja la carga de manera fiable. La responsabilidad de la instalación es aplicar — y verificar — ese par de apriete correctamente.

Un apriete insuficiente permite un deslizamiento progresivo que se manifiesta como corrosión del eje, aumento de la excentricidad y, finalmente, error de posicionamiento del eje antes de que se identifique la causa raíz.

Escape Trasero — Calor Lejos de la Zona del Husillo

La configuración de escape trasero aspira aire de refrigeración a través del cuerpo del motor y lo expulsa por la cara trasera. Para un motor montado en pata, esto significa que el calor generado por el motor sale hacia la parte trasera del compartimento de accionamiento de la máquina en lugar de hacia el husillo.

La ruta del flujo de aire de refrigeración debe estar libre de obstrucciones, y el conducto o cerramiento del lado de la máquina debe diseñarse para permitir que el aire de escape se disipe en lugar de recircular de regreso a través de la entrada del motor.

Con una potencia máxima de 5.5 kW en un marco de motor compacto, la gestión del calor es importante para el rendimiento sostenido.

Una ruta de escape bloqueada o restringida aumenta la temperatura del motor bajo ciclos de trabajo sostenidos, lo que el sistema de protección térmica del amplificador monitorea y responde reduciendo la corriente de salida disponible. El síntoma práctico es la reducción de potencia del husillo en momentos inoportunos durante el mecanizado pesado.

Confirmar que la ruta de escape no está obstruida es parte de la puesta en marcha inicial y de la inspección de mantenimiento periódica.

Funciones del Husillo y Compatibilidad del Amplificador

El Bii 3/10000 está diseñado para el amplificador combinado servo-husillo Fanuc βiSVSP, y se integra con controles CNC Fanuc, incluyendo las series 0i-D, 0i-F y otras plataformas CNC Fanuc que soportan la arquitectura de husillo Beta ii.

El amplificador debe tener el parámetro de tipo de motor correcto para el Bii 3/10000 antes de operar el husillo. El motor también soporta las funciones de parada orientada y roscado rígido a través de su interfaz de sensor de husillo — confirmar que la interfaz de sensor está habilitada en los parámetros del amplificador es un paso de puesta en marcha requerido.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-1444-B200 (montaje en pata) y el A06B-1444-B103 (montaje con brida)?

Ambos son motores de husillo Beta ii Bii 3/10000 que comparten la misma potencia de 3.7/5.5 kW, rango de velocidad de 1,500–10,000 RPM, eje liso y configuración de escape trasero. El B200 tiene un montaje en pata — el motor se sujeta por su base a una superficie de montaje.

El B103 tiene un montaje con brida — el motor se atornilla de frente al cabezal del husillo o a la fundición de soporte. La geometría de montaje, el patrón de pernos y la disposición de instalación difieren entre los dos de maneras que los hacen no intercambiables sin modificaciones mecánicas en la máquina.

Confirme el tipo de montaje en el motor instalado antes de pedir un reemplazo.

P2: ¿Qué amplificador de husillo es compatible con el A06B-1444-B200?

El Bii 3/10000 está diseñado para el módulo amplificador combinado servo-husillo Fanuc βiSVSP. Este módulo de accionamiento integrado maneja funciones de eje de alimentación servo y de husillo desde una sola unidad, lo que es característico de la arquitectura Beta ii en configuraciones de máquinas herramienta CNC compactas.

El parámetro de tipo de motor del amplificador debe configurarse para el Bii 3/10000 y la interfaz de sensor del husillo debe habilitarse antes de operar el husillo.

El βiSVSP también debe tener el tamaño adecuado para el requisito de potencia máxima del husillo de 5.5 kW.

P3: ¿Cuál es la diferencia entre las potencias nominales de 3.7 kW y 5.5 kW?

Los 3.7 kW son la potencia nominal continua S1 — la potencia que el motor puede mantener indefinidamente. Los 5.5 kW son la potencia nominal intermitente S2/S3 — disponible durante las fases de alta demanda de un ciclo de corte que también incluye fases de recuperación de menor potencia.

La mayoría de los ciclos de mecanizado CNC son de naturaleza intermitente, por lo que el motor entrega efectivamente 5.5 kW durante las fases de corte pesado. La operación sostenida a 5.5 kW más allá de la definición del ciclo de trabajo S2/S3 causará sobrecarga térmica, que los circuitos de protección del amplificador detectan y gestionan.

P4: ¿El eje liso crea algún riesgo de transmisión de par a este nivel de potencia?

No, siempre que el componente de acoplamiento esté correctamente especificado e instalado. El eje liso depende completamente de la fricción — generada por la fuerza de sujeción del cubo del acoplamiento — para transmitir el par. Al nivel de salida del Bii 3/10000, un acoplamiento correctamente clasificado y apretado adecuadamente maneja el par sin riesgo de deslizamiento.

El requisito crítico es verificar el par de apriete del cubo contra la especificación del fabricante del acoplamiento en la instalación y durante las comprobaciones de servicio periódicas. Un acoplamiento con apriete insuficiente es la causa más común de corrosión del eje y excentricidad progresiva del eje en motores de husillo de eje liso.

P5: ¿Cuáles son los pasos de inspección más importantes para un A06B-1444-B200 usado?

Inspeccione la superficie del eje liso en busca de marcas de corrosión por daños previos del acoplamiento o instalación incorrecta — la corrosión en la superficie del eje indica deslizamiento del acoplamiento y requiere evaluar si la tolerancia del diámetro del eje se ha visto comprometida.

Verifique el ventilador de refrigeración y la ruta de escape trasero en busca de obstrucciones, escombros o daños en las aspas del ventilador. Mida la resistencia del bobinado entre las tres fases para el equilibrio y verifique la resistencia de aislamiento a tierra. Inspeccione la interfaz del sensor y su conector de cable en busca de daños.

Gire el eje a mano para evaluar la condición de los rodamientos. Una prueba de funcionamiento en banco hasta 10,000 RPM en un amplificador βiSVSP compatible con monitoreo de corriente es la comprobación final correcta antes de que el motor se ponga en servicio en una máquina de producción.
