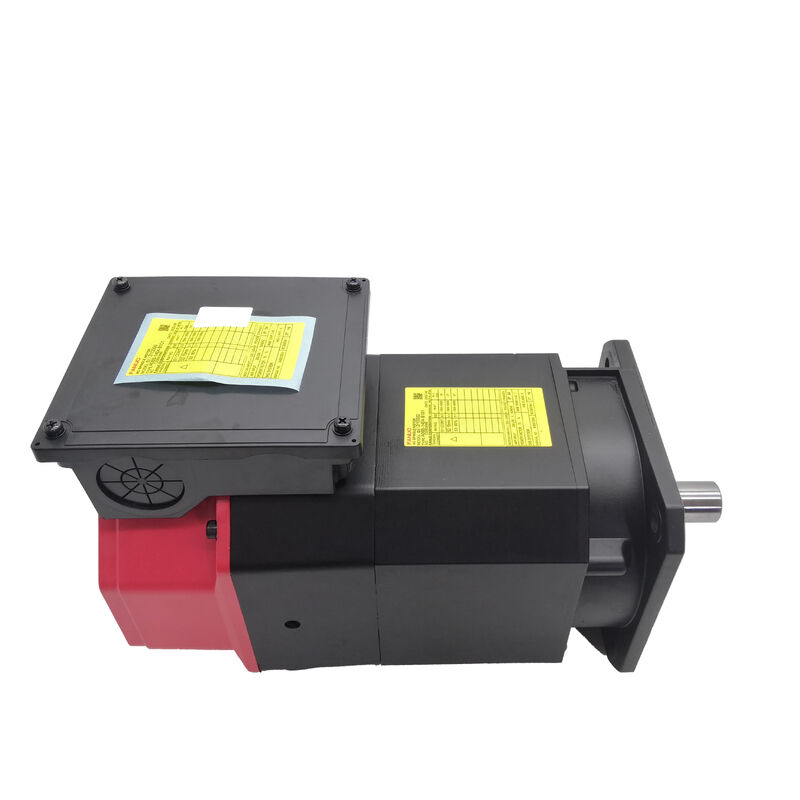

El motor de eje de corriente alterna Fanuc A06B-1425-B103
- el 3/12,000, montura de brida, taladro liso, sensor trasero
Resumen del producto
Número de la parte:A06B-1425-B103 Las condiciones de las condiciones de trabajo
También buscado como:El valor de las emisiones de CO2 de las instalaciones de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable.
Modelo del motor:- el 3/12,000
Clasificación:Fanuc Alfa i Serie motor de eje de corriente alterna -- 12.000 RPM Velocidad máxima, 3.7 kW, montura de brida, eje de perforación suave, sensor IMZ trasero, amplificador αiSP Compatible
Especificaciones técnicas
| Parámetro |
Valor |
| Número de la parte |
A06B-1425-B103 Las condiciones de las condiciones de trabajo |
| Modelo de motor |
- el 3/12,000 |
| Serie |
Fanuc Alfa i Espindle |
| Producción nominal |
3.7 kW |
| Velocidad máxima |
12,000 rpm |
| El montaje |
Las demás |
| Interfaz del eje |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma. |
| Tipo de sensor |
IMZ (montado en la parte trasera) |
| Dirección del escape |
Frente |
| Amplificadores compatibles |
Los amplificadores de eje de la serie Fanuc αiSP |
| Controles compatibles |
Las series Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origen |
Japón |
El αi 3/12.000 -- 3.7 kW a doce mil rpm
Este motor está diseñado específicamente para VMC compactos y medianos que manejan aleación de aluminio, materiales no ferrosos y corte de acero ligero. The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.
El3.7 kWLa potencia nominal continua proporciona una capacidad de corte significativa.velocidades superficiales para un molino de extremos de 5 mm de aproximación 188 m/min -- dentro de la ventana productiva para el fresado de aleación de aluminio con geometría de carburo de calidadPara un cortador de 10 mm a la misma velocidad, la velocidad de la superficie se adapta a un acabado agresivo en acero suave.
El par del motor a velocidad nominal sostiene el corte sin que el husillo caiga rpm durante los movimientos de alimentación, manteniendo un acabado de superficie constante y una vida útil predecible de la herramienta.
Nota importante: Este es elnorma αi 3/12.000 sin líquido de refrigeración por husilloLa designación αiT identifica a los motores con un orificio interno de refrigerante para la entrega de refrigerante a presión a través del husillo.esta configuración estándar es correcta.
Montura de brida: Alineación de precisión sin ajuste
Elmontaje de las bridasFija el motor en la carcasa del husillo de la máquina a través de una cara de perno de tierra de precisión.el eje de rotación del motor se establece automáticamente -- no se requiere parpadeo o reajuste iterativo.
Para un motor de husillo que funciona a 12.000 rpm, esta alineación de precisión es crítica.El montaje de la brida elimina esta variable por completo.
Eje de perforación lisa y sensor IMZ trasero
Se trata de un sistema de conducción de agua.significa que la interfaz de acoplamiento del eje del motor no tiene una vía clave. El par se transmite a través de la disposición de acoplamiento mediante ajuste de interferencia, fricción o geometría de acoplamiento.Este diseño mantiene la masa rotativa simétrica, minimizando el desequilibrio a altas velocidades.
Elsensor trasero de la zona de movimientoproporciona al CNC un pulso de referencia de posición una vez por revolución, lo que permite el toque rígido, el corte sincronizado de hilos y la orientación del husillo para el cambio automático de herramientas.La colocación trasera mantiene el sensor libre del acoplamiento del extremo de la unidad y simplifica el enrutamiento del cable.
Funciones del sensor IMZ en la práctica
El sensor trasero IMZ permite tres funciones CNC críticas:
- Las partes de los demás materiales:Sincronización precisa entre la alimentación del eje Z y la rotación del husillo durante todo el ciclo de golpe
- Cortar hilos sincronizados:Mantener una relación de fase correcta entre el ángulo del husillo y la posición del eje lineal
- Orientación del husillo:Posicionamiento del husillo en una posición angular comandada para el cambio automático de herramientas
Compatibilidad del amplificador y CNC
El A06B-1425-B103 requiereLos amplificadores de eje de la serie Fanuc αiSPLas plataformas CNC compatibles incluyen las series Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32i.
No es compatible con los amplificadores de husillo de la serie α (no i) originales o con las unidades de la serie Fanuc β. Después de la instalación, verifique que los parámetros del husillo CNC estén configurados correctamente antes de ejecutar la producción.
Requisito básico de intercambio
La mayoría de los distribuidores operan en unbase de intercambio básico-- una unidad fallida reconstruible debe ser devuelta, o se aplica un cargo básico adicional.
Confirme con los proveedores si los motores físicamente dañados califican como núcleos de intercambio aceptables antes del envío.
Aplicaciones típicas
- Centros de mecanizado vertical CNC de tamaño compacto a mediano para aleación de aluminio, latón y acero ligero
- Centros de mecanizado de perforación por goteo de alto ciclo que requieren una capacidad de goteo rígida
- Plataformas de mecanizado de múltiples operaciones que realizan operaciones mixtas de fresado, perforación y extracción
- Reemplazo de máquinas actualmente equipadas con A06B-1425-B103
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el A06B-1425-B103 y el A06B-1465-B123?
El A06B-1425-B103 es la configuración estándar sin refrigerante a través del husillo. El A06B-1465-B123 lleva la designación "T" que indica un orificio interno de refrigerante a través del husillo.No son intercambiables - confirma la designación original antes de pedir.
P2: ¿Qué funciones CNC requieren el sensor trasero IMZ?
El sensor IMZ permite el tapping rígido (sincronización de la rotación del husillo con la alimentación del eje Z), el corte sincronizado del hilo y la orientación del husillo para el cambio automático de herramientas.El funcionamiento del husillo sólo con velocidad no se ve afectado.
P3: ¿Qué amplificador Fanuc se requiere?
Requiere un amplificador de husillo de la serie Fanuc αiSP. Compatible con las series Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i y 31i. No es compatible con las series α o β originales.
P4: ¿El eje de perforación suave afecta a la conexión del motor?
Sí, la configuración SLK significa que no hay llave. La transmisión del par depende del ajuste de interferencia, acoplamiento por fricción o geometría específica del acoplamiento.No sustituya una variante de eje con llave sin confirmar la compatibilidad del enganche del husillo.
P5: ¿Qué pasa si el motor averiado tiene daños en la carcasa para el intercambio de núcleos?
Los daños físicos afectan a la calificación del núcleo. Las unidades con carcasa agrietada, cara de brida dañada o deformación del orificio pueden no calificar para el crédito completo.Confirmar el estado aceptable con el proveedor antes del envío.
