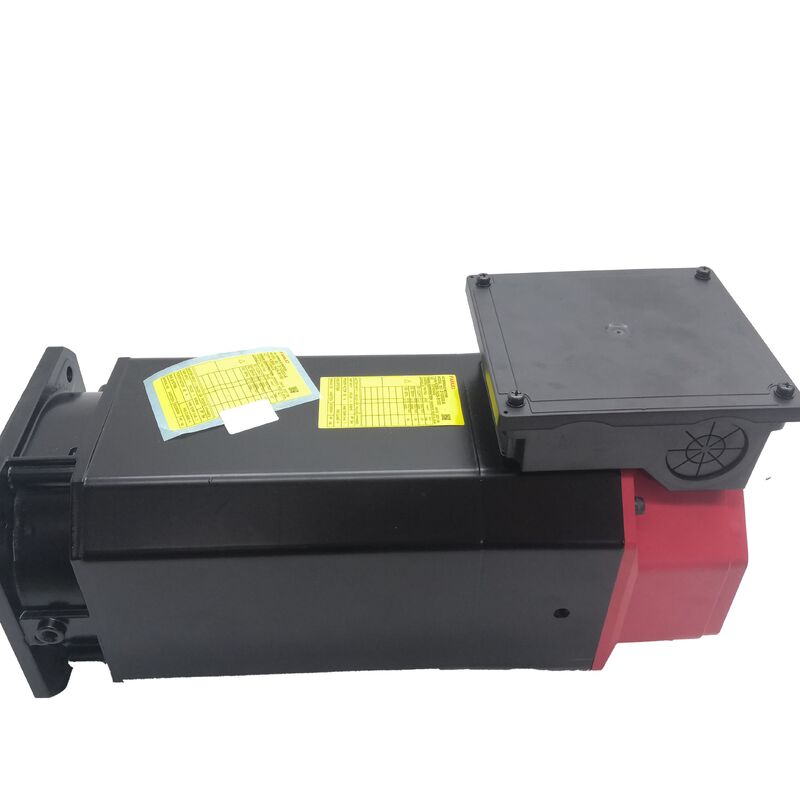

Fanuc A06B-1408-B153 | Motor de Husillo AC Serie Alpha i
Número de pieza: A06B-1408-B153
Tipo: Motor de Husillo AC
Serie: Alpha i (αi)
Modelo: Ai 12 / 7000
Configuración: Montaje con brida, Eje con chaveta, Sensor de velocidad/posición iMZ, Refrigeración por escape trasero
Rango de velocidad: 1.500 - 7.000 RPM
Condición: Nuevo / Refurbished / Excedente
Descripción del producto
El Fanuc A06B-1408-B153 es un motor de husillo AC de la serie Alpha i configurado con montaje con brida, eje de salida con chaveta, retroalimentación de sensor iMZ y refrigeración por escape trasero. Con una potencia nominal de 7,5 kW continua (S1) que aumenta a 12 kW en ciclos de trabajo intermitentes, este importante motor de husillo de gama media está diseñado para centros de mecanizado CNC, centros de torneado y máquinas herramienta multiproceso donde el rendimiento del husillo determina las tasas de eliminación de material y la calidad de la superficie de la pieza.
Especificaciones técnicas
| Potencia nominal (S1 continua) |
7,5 kW |
| Potencia nominal (Ciclo S2 / S3) |
12 kW |
| Rango de velocidad |
1.500 - 7.000 RPM |
| Fase |
3 fases |
| Montaje |
Brida |
| Tipo de eje |
Eje con chaveta |
| Sensor |
iMZ (Retroalimentación de velocidad y posición) |
| Refrigeración |
Escape trasero |
| Serie |
Alpha i - Ai12/7000 |
Detalles de la potencia nominal
El motor presenta dos potencias nominales: 7,5 kW continua (S1) para operaciones sostenidas y 12 kW pico para fases de corte intermitentes y pesadas. Este diseño se adapta a ciclos de mecanizado típicos donde el corte de alta potencia alterna con fases de recuperación de menor potencia, optimizando el rendimiento y manteniendo la estabilidad térmica.
Diseño de eje con chaveta
El eje con chaveta proporciona una transmisión mecánica positiva para poleas de correa, piñones de distribución o cubos de acoplamiento, asegurando una transmisión de par fiable incluso bajo cargas de choque o inversiones de dirección. Esta configuración es esencial para los husillos con tensión de correa o cargas de choque intermitentes a una potencia pico de 12 kW y una operación de 7.000 RPM.
Tecnología de sensor iMZ
El sensor iMZ integrado permite funciones críticas del husillo, que incluyen:
- Parada orientada: Posicionamiento preciso del husillo para cambios de herramienta y operaciones de palpado
- Operación de eje C: El husillo funciona como un eje de posicionamiento programable
- Roscado rígido: Rotación sincronizada del husillo y avance del eje Z para un roscado preciso
Sistema de refrigeración
La refrigeración por escape trasero dirige el calor lejos de la zona de los rodamientos del husillo, mejorando la estabilidad térmica y la consistencia dimensional. Este diseño minimiza los efectos de expansión térmica en la posición de la línea central del husillo, asegurando el mantenimiento de tolerancias estrechas durante ciclos de operación prolongados.
Información de compatibilidad
Compatible con la serie de amplificadores de husillo Fanuc Alpha i (6111, 6112, 6141, 6142) y se integra con plataformas CNC Fanuc, incluidas las series 0i-B/C/D, 16i, 18i y 30i/31i/32i. Se requiere una parametrización adecuada del amplificador con el tipo de motor Ai12/7000 y la interfaz de sensor iMZ para un rendimiento óptimo.
Preguntas frecuentes
¿Cuál es la diferencia entre el A06B-1408-B153 (eje con chaveta) y el A06B-1408-B103 (eje liso)?
Ambos son motores Ai12/7000 con especificaciones idénticas, excepto por la configuración del eje. El B153 presenta un eje con chaveta para una transmisión mecánica positiva, mientras que el B103 tiene un eje liso que depende de la fuerza de sujeción para la transmisión de par.
¿Qué hace el sensor iMZ y por qué es importante?
El sensor iMZ proporciona retroalimentación de velocidad y posición para una regulación precisa del husillo y permite funciones avanzadas, como parada orientada, operación de eje C y roscado rígido. El funcionamiento correcto del sensor es esencial para estas operaciones de husillo CNC.
¿Qué amplificador de husillo Fanuc es compatible con este motor?
Compatible con módulos amplificadores de husillo Fanuc Alpha i de las series 6111, 6112, 6141 y 6142, dimensionados adecuadamente para la clase de potencia pico de 12 kW y configurados con los parámetros de motor correctos.
¿Por qué hay dos potencias nominales (7,5 kW y 12 kW)?
La potencia nominal de 7,5 kW representa la capacidad de operación continua, mientras que la potencia nominal de 12 kW está disponible durante fases de corte pesado intermitentes dentro de un ciclo que incluye períodos de recuperación. Esto se ajusta a los patrones típicos de operación de mecanizado.
¿Cuáles son las comprobaciones más importantes al evaluar un A06B-1408-B153 usado?
Inspeccionar el eje con chaveta en busca de desgaste y corrosión, verificar la integridad del conjunto del sensor iMZ, medir el equilibrio de la resistencia de los devanados, comprobar la resistencia de aislamiento y confirmar el estado de la interfaz del conducto de escape trasero. Las pruebas en banco con monitorización de corriente proporcionan una verificación final.
