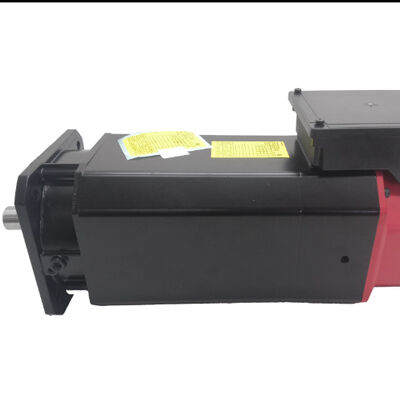

Fanuc A06B-1404-B904#F302 | Motor de Husillo AC Especial Alpha i Ai 2/10000 — 2.2/3.7kW, Brida, Eje Liso, MZi

Número de pieza: A06B-1404-B904#F302

Tipo: Motor de Husillo AC — Configuración Especial

Serie: Alpha i (αi)

Modelo: Ai 2 / 10000

Configuración: Montaje en Brida, Eje Liso, Sensor de Velocidad/Posición MZi

Rango de Velocidad: 1.500 – 10.000 RPM

Voltaje de Entrada: 123–220 VCA, Trifásico

Condición: Nuevo / Reacondicionado / Excedente

Descripción general

El Fanuc A06B-1404-B904#F302 es un motor de husillo AC Alpha i de configuración especial construido sobre la plataforma Ai 2/10000 — 2.2 kW continuo, 3.7 kW cíclico, 1.500 a 10.000 RPM, montado en brida con un eje liso y liso y sensor de velocidad y posición MZi.

El código base B904 y el sufijo #F302 identifican juntos esta como una variante específica del OEM: un motor construido según las especificaciones de un fabricante de máquinas herramienta en particular, con modificaciones a la arquitectura estándar Ai 2/10000 que lo diferencian de la versión B103 del catálogo.

Lo que significa esa designación "ESPECIAL" en la práctica es que este motor fue diseñado según el requisito de un constructor de máquinas definido en lugar de salir de un estante de producción estándar.

Las modificaciones específicas cubiertas por el #F302 — que pueden incluir la configuración del cableado, el tipo de conector, características mecánicas especiales o requisitos de interfaz adicionales — fueron acordadas entre el constructor de la máquina y Fanuc en el momento del diseño de la máquina.

El núcleo eléctrico del motor es la misma plataforma Ai 2/10000 que alimenta centros de mecanizado CNC compactos, centros de taladrado y roscado, y pequeños centros de torneado de la generación Alpha i: 2.2 kW continuos, alcanzando 3.7 kW en modos de operación de ciclo corto y cíclico, con un límite de 10.000 RPM que permite las altas velocidades superficiales necesarias para la productividad en aluminio, aleaciones ligeras y herramientas de carburo pequeñas.

Al igual que el B103 estándar, el B904#F302 presenta montaje en brida, un eje liso y el sensor MZi — las tres características de instalación y funcionales que determinan cómo se asienta este motor en su máquina y a qué funciones de control de husillo puede acceder el CNC.

Especificaciones clave

Qué significa "ESPECIAL" en el contexto de los motores de husillo Fanuc

Fanuc produce una proporción de su producción de motores de husillo según especificaciones OEM — motores que comparten el mismo núcleo electromagnético que el modelo estándar del catálogo pero que presentan modificaciones específicas acordadas con constructores de máquinas herramienta individuales.

Estas modificaciones pueden variar desde el tipo de conector y el enrutamiento del cableado hasta características mecánicas, pintura, contenido de la placa de identificación o disposiciones de interfaz adicionales no presentes en el motor del catálogo.

El A06B-1404-B904#F302 se encuentra en esta categoría. El número de pieza B904 lo identifica como un especial no catalogado dentro de la serie A06B-1404, y el sufijo #F302 define la configuración especial exacta. Las implicaciones para el suministro y el servicio son significativas.

Para el suministro: el #F302 debe coincidir exactamente al reemplazar este motor. El B103 del catálogo comparte la misma especificación eléctrica y plataforma física, pero puede diferir en la configuración del conector, el cableado u otros detalles para los que se diseñó el arnés de cables y el sistema de accionamiento de la máquina. Instalar un B103 en lugar de un B904#F302 sin verificar la compatibilidad a nivel de interfaz de la máquina conlleva el riesgo de una incompatibilidad de instalación que no es visible hasta que la máquina se enciende.

Si solo importa el rendimiento eléctrico y las diferencias de interfaz se pueden gestionar, un B103 puede servir como sustituto funcional — pero esto requiere una verificación confirmada en lugar de una intercambiabilidad asumida.

Para la reparación: los modos de falla principales del motor de husillo Ai 2/10000 — desgaste de rodamientos, degradación del aislamiento del bobinado, falla del sensor MZi y falla del ventilador de refrigeración — son bien entendidos por las instalaciones de reparación de husillos especializados, independientemente del sufijo de configuración especial.

Un B904#F302 puede ser completamente reconstruido utilizando piezas y procedimientos estándar del Ai 2/10000. Las modificaciones #F302 suelen ser externas al núcleo giratorio y eléctrico del motor, por lo que el alcance del servicio es el mismo que para cualquier reacondicionamiento del Ai 2/10000.

Plataforma Ai 2/10000 — Rango de potencia, velocidad y aplicación

La especificación base Ai 2/10000 — 2.2 kW continuos, 3.7 kW cíclicos, 1.500–10.000 RPM — define el espacio de aplicación del B904#F302 tan firmemente como lo hace el sufijo de configuración especial.

Con 2.2 kW S1, este es un motor de husillo compacto para máquinas herramienta compactas. Las máquinas para las que fue especificado se caracterizan por envolventes de trabajo pequeños, altas velocidades de husillo y la necesidad de mecanizar aluminio, aleaciones no ferrosas, plásticos y materiales estructurales más ligeros con eficiencia y calidad superficial.

A 10.000 RPM, una fresa de carburo de 10 mm alcanza una velocidad superficial de aproximadamente 314 m/min — firmemente en el rango productivo para el perfilado de aluminio en un centro de mecanizado compacto.

El límite inferior de 1.500 RPM marca la velocidad base por debajo de la cual el motor opera en modo de par constante en lugar de potencia constante.

Por debajo de 1.500 RPM, se mantiene el par máximo disponible pero la potencia disminuye proporcionalmente con la velocidad.

Esta región sirve para operaciones de roscado, taladrado y torneado a baja velocidad donde el par en lugar de la velocidad superficial es el parámetro dominante. De 1.500 RPM a 10.000 RPM, el motor opera en su zona de potencia constante en todo el rango de velocidad de trabajo.

El factor de potencia del 78% es consistente con el diseño de inducción de 4 polos de este motor en esta clase de potencia.

Es un parámetro que importa para el dimensionamiento del gabinete de accionamiento y la capacidad de la fuente de alimentación de entrada — el consumo de potencia aparente del amplificador del husillo excede la salida real por el inverso de este factor de potencia.

Eje Liso — Correcto para esta Aplicación

El eje liso del B904#F302 es una interfaz de acoplamiento de orificio liso — sin chavetero, transmisión de par por fuerza de sujeción. Con una potencia de salida máxima de 3.7 kW, el arreglo de acoplamiento que se empareja con este eje maneja el par transmitido sin el acoplamiento mecánico positivo que proporciona un chavetero en motores más pesados.

El beneficio práctico del eje liso a 10.000 RPM es el equilibrio rotacional.

Un chavetero introduce una ranura asimétrica en la superficie del eje — una discontinuidad geométrica que crea un desequilibrio pequeño pero real en el eje giratorio.

A velocidades más bajas, esto es en gran medida insignificante, pero a 10.000 RPM, las contribuciones del desequilibrio del eje y su elemento de accionamiento se combinan de maneras que afectan la amplitud de vibración en el husillo. El eje liso presenta una superficie giratoria simétrica, lo que simplifica el equilibrado de precisión del conjunto eje-acoplamiento.

El componente de acoplamiento — ya sea una polea, una rueda dentada o un cubo de acoplamiento directo — debe instalarse con la fuerza de sujeción especificada por el fabricante del acoplamiento, no estimada.

Una sujeción con par insuficiente permite que el cubo se mueva bajo cargas repetidas de arranque y parada, acumulando microdeslizamiento que eventualmente se manifiesta como corrosión por fricción tanto en el eje como en el orificio del cubo y produce una desalineación progresiva del eje.

Sensor MZi — El Habilitador de Funciones del Husillo

El MZi en la parte trasera del motor proporciona la retroalimentación de velocidad y posición que el amplificador de husillo Alpha i necesita para admitir el conjunto completo de funciones de control del husillo.

La regulación de velocidad — mantener el husillo a la velocidad comandada bajo carga de corte variable — es su función continua. La parada orientada, la operación del eje C y el roscado rígido dependen de que el MZi genere una referencia de posición limpia y consistente durante toda la vida útil del motor.

El conjunto del sensor MZi incluye un anillo de detección montado en el eje del motor y un cabezal de captación fijo en la carcasa del motor.

La holgura entre el anillo y el captador es una dimensión de precisión — demasiado ancha y la amplitud de la señal disminuye; demasiado estrecha y aumenta el riesgo de contacto mecánico.

En los motores devueltos del servicio, el ajuste de la holgura es una de las comprobaciones estándar que se realizan durante la inspección de desmontaje.

Una holgura que ha cambiado de la especificación — ya sea por desgaste de rodamientos, error de montaje en un servicio anterior o daño mecánico — produce una salida de sensor degradada que puede presentarse como inestabilidad de velocidad, falla de parada orientada o códigos de alarma del eje C antes de que el sensor sea identificado como la causa raíz.

Compatibilidad de accionamiento y CNC

El A06B-1404-B904#F302 es compatible con módulos amplificadores de husillo Fanuc Alpha i de las series 6111, 6112, 6141 y 6142 en la clase de corriente apropiada para 3.7 kW de pico. Se integra con controles CNC Fanuc, incluyendo las series 0i-B, 0i-C, 0i-D, 16i, 18i y 30i/31i/32i.

El amplificador debe tener el parámetro de tipo de motor para el Ai 2/10000 y la interfaz del sensor MZi habilitada.

Dada la naturaleza de configuración especial del B904#F302, verificar los requisitos específicos del amplificador y la interfaz de cable de la máquina antes de solicitar un reemplazo es un paso que vale la pena — la documentación del constructor de la máquina o el registro de configuración original de la máquina confirmarán si se aplica la combinación de amplificador estándar o si la configuración especial incluye variaciones en el lado del amplificador.

Preguntas frecuentes

P1: ¿Qué significa la designación "ESPECIAL" (B904#F302) y afecta a la reparabilidad?

El código base B904 lo identifica como una variante OEM no estándar del motor de husillo Ai 2/10000, construido según las especificaciones de un fabricante de máquinas herramienta en particular. El sufijo #F302 define la configuración especial particular.

La designación especial generalmente cubre características externas — tipo de conector, enrutamiento de cableado, detalles de la interfaz mecánica — en lugar del núcleo electromagnético o los componentes giratorios del motor.

Las instalaciones de reparación con experiencia en motores de husillo Alpha i trabajan con los mismos componentes centrales independientemente del sufijo especial, por lo que el B904#F302 es tan reparable como el B103 estándar.

P2: ¿Se puede utilizar el A06B-1404-B103 estándar como sustituto directo?

El B103 comparte la misma especificación eléctrica — 2.2/3.7 kW, 1.500–10.000 RPM, montaje en brida, eje liso, sensor MZi. Sin embargo, las modificaciones especiales codificadas en #F302 pueden afectar la configuración del conector, el enrutamiento del cableado o las dimensiones de la interfaz mecánica.

Antes de sustituir un B103, verifique la compatibilidad del conector del arnés de cables y cualquier diferencia mecánica en la interfaz de la máquina. Si se confirman compatibles, el B103 es eléctricamente equivalente y funcionará en el mismo amplificador con los mismos parámetros.

P3: ¿Qué amplificador de husillo Alpha i se requiere?

El Ai 2/10000 opera con módulos amplificadores de husillo Fanuc Alpha i de las series 6111, 6112, 6141 y 6142 en la clase de corriente apropiada para una potencia de salida máxima de 3.7 kW. Se integra con controles CNC Fanuc, incluyendo las series 0i-B, 0i-C, 0i-D, 16i, 18i y 30i/31i/32i.

El parámetro de tipo de motor del amplificador debe configurarse para el Ai 2/10000 y la interfaz del sensor MZi debe estar habilitada.

Si el accionamiento de la máquina se configuró para la configuración especial B904#F302, confirme si algún parámetro del lado del amplificador difiere de la configuración estándar del B103 antes de poner en servicio un reemplazo.

P4: ¿Qué funciones del husillo dependen del sensor MZi y qué sucede si falla?

La parada orientada, la operación del eje C (husillo como eje), el roscado rígido y la regulación de velocidad en tiempo real dependen del MZi. Si el MZi produce una salida degradada o intermitente, estas funciones generarán alarmas o fallarán en activarse — la inestabilidad de velocidad durante el corte, las fallas de parada orientada en el cambio de herramienta o las fallas de sincronización de roscado rígido son las presentaciones típicas.

La falla del MZi no siempre se manifiesta como una alarma inmediata y clara; la salida degradada del sensor a menudo aparece primero como fallas funcionales intermitentes antes de progresar a una alarma persistente. Si aparecen tales síntomas, la inspección del MZi — holgura, estado del anillo del sensor y calidad de la señal de salida — es el primer paso diagnóstico apropiado.

P5: ¿Qué pasos de inspección son más importantes para un A06B-1404-B904#F302 usado?

Inspeccione el extremo del eje liso en busca de corrosión por fricción o rayaduras por una instalación incorrecta del acoplamiento, y verifique si hay alguna desalineación introducida por daños previos en el acoplamiento. Inspeccione el captador del sensor MZi y el anillo de detección en la parte trasera del motor en busca de daños mecánicos y verifique que la holgura esté dentro de las especificaciones.

Mida la resistencia del bobinado entre las tres fases para verificar el equilibrio y compruebe la resistencia de aislamiento a tierra — el diseño del factor de potencia del 78% significa que los bobinados del motor operan a corriente moderada, y las comprobaciones de aislamiento después de la exposición a refrigerante o un largo almacenamiento son valiosas.

Confirme que el ventilador de refrigeración funcione libremente. Una prueba de funcionamiento en banco con un amplificador de husillo Alpha i compatible a velocidades incrementales hasta 10.000 RPM, con monitoreo de la señal MZi y seguimiento de corriente, es la verificación final correcta antes de que el motor vuelva al servicio de producción.
