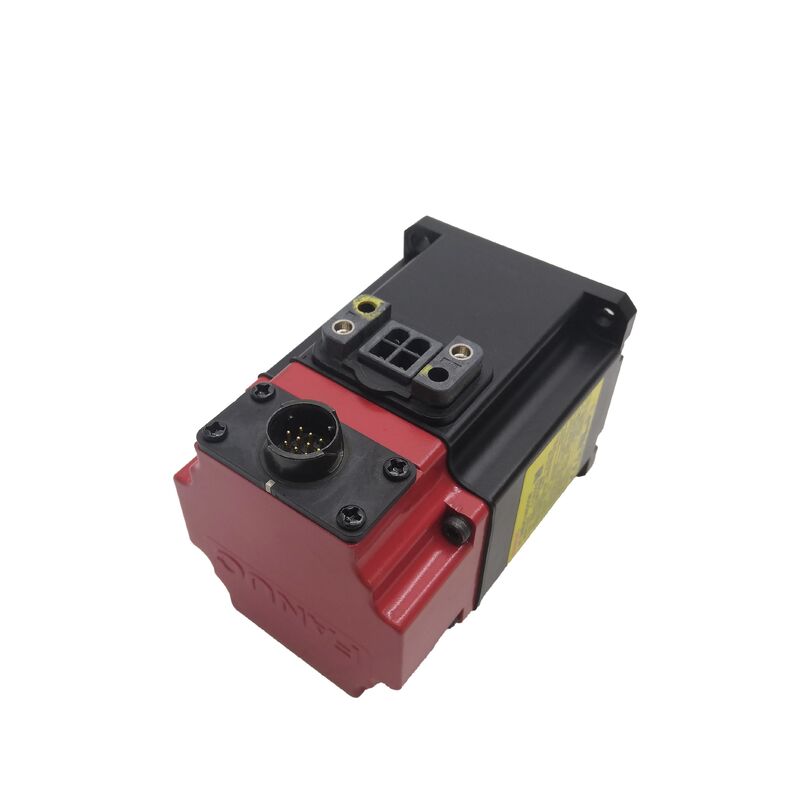

Fanuc A06B-0372-B171 La serie ALPHA AC servomotor
α2/2000 -- 0,4kW, eje del condensador, freno, codificador serie C
Número de la parte:A06B-0372-B171 Se aplicará el procedimiento siguiente:
La serie:Servo motor de CA ALPHA
Modelo:A2 / 2000
Configuración:El eje cónico (estándar), freno de resorte, codificador de pulsos de serie C (40.000 ppr), IP67
Estado:Suspendido por el fabricante -- Renovado y existencias excedentes disponibles
Condición:Rehabilitado / Excedente
Resumen del producto
El Fanuc A06B-0372-B171 es un servomotor compacto de la serie ALPHA con un eje cónico, freno de resorte integrado y codificador de pulso Serial C para retroalimentación de posición y velocidad.4 kW de potencia continua con un par de parada de 2 Nm yVelocidad máxima de 0,000 RPM, este motor está diseñado para ejes secundarios más pequeños y de alto ciclo en máquinas herramienta y equipos de automatización donde las dimensiones compactas, el mantenimiento de la posición a prueba de fallos,y una retroalimentación fiable son esenciales.
Especificaciones técnicas
| Producción nominal | 0.4 kW |
| Torque de retención | 2 Nm |
| Corriente de parada | Aproximadamente 3,5 A |
| Corriente nominal | 2.2 A |
| Voltagem del motor | Las partidas de las placas de alumbrado |
| Frecuencia nominal | No más de 130 Hz |
| Velocidad máxima | 2, 000 RPM |
| El codificador | Codificador de pulso de serie C -- 40,000 ppr (A860-0356-T101) |
| Tipo de eje | En forma cónica (norma) |
| Freno | Aplicado por resorte, 90 V de corriente continua |
| Protección contra la entrada | Protección IP67 |
| Clase de aislamiento | F: el precio |
| Serie | ALPHA -- α2/2000 |
| Estatus de las personas | Discontinuado por el fabricante |
Rendimiento del par compacto
La clase de par α2 representa la más pequeña de la gama de servomotores estándar ALPHA, lo que la hace ideal para cargas ligeras en el eje de alimentación, mesas giratorias compactas, mecanismos de indicación de revistas de herramientas,con una capacidad de carga de más de 200 kgCon un modesto requerimiento de corriente nominal de 2.2A, este motor se combina eficientemente con el módulo de amplificador SVM1-12.
Diseño del eje cónico
El eje cónico de precisión crea una interferencia autocentrada adecuada para una alineación óptima del acoplamiento y la repetibilidad del posicionamiento.Esta característica de ingeniería garantiza un rendimiento constante incluso a una capacidad de par de 2 Nm del motor, aunque el par de instalación adecuado y los procedimientos profesionales de eliminación son esenciales para mantener la integridad del eje.
Sistema de frenado de resorte
Disponer de un sistema de frenos eléctricos de resorte a prueba de fallos que se activa automáticamente en caso de pérdida de potencia o apagado.La alimentación de los frenos de 90 V de corriente continua proporciona una seguridad de posición fiable para los ejes de posicionamiento auxiliares y los mecanismos de indicaciónLa verificación adecuada del voltaje es fundamental durante la instalación para evitar daños.
Codificador de pulso de serie C
Equipado con el codificador Serial C de primera generación (A860-0356-T101) que proporciona 40,000 pulsos por revolución.Este codificador incremental requiere secuencias de direccionamiento en el inicio y configuración de amplificador específicoSe recomienda encarecidamente el reemplazo directo con este tipo exacto de codificador para mantener la compatibilidad del sistema.
Protección del medio ambiente
La carcasa con clasificación IP67 proporciona una protección completa contra la entrada de polvo y la inmersión temporal.haciendo que este motor sea adecuado para entornos industriales difíciles con niebla de refrigerante y operaciones de limpiezaSe recomienda la inspección periódica de los sellos del eje para los motores con historial de servicio prolongado.
Compatibilidad de la unidad y control
Compatible con los servoamplificadores SVM de la serie Fanuc ALPHA, específicamente el módulo SVM1-12, e integra con los controles CNC de Fanuc, incluidas las series 0, 0i, 15, 16, 18 y 21.La correcta parametrización para el α2/2000 con codificador Serial C es esencial para el funcionamiento.
Preguntas frecuentes
¿Qué distingue al B171 de las variantes B175 y B177?
Las tres variantes comparten especificaciones eléctricas idénticas, pero difieren en el tipo de codificador.mientras que B175 utiliza A64 absoluto y B177 utiliza I64 incremental codificadores (ambos 64La sustitución directa requiere una verificación de la compatibilidad del amplificador y ajustes de parámetros.
¿Cómo es el codificador Serial C en comparación con el I64?
Serial C ofrece una resolución de 40.000 ppr utilizando el protocolo de interfaz anterior de Fanuc, mientras que I64 ofrece 64.000 ppr con tecnología de interfaz posterior.El factor crítico es el soporte del amplificador para la interfaz de codificación específica.
¿Qué amplificador se requiere para este motor?
El módulo de servoamplificador SVM1-12 (A06B-6096-H101) está especificado para el α2/2000.El amplificador debe estar parametrizado para este tipo de motor con codificador Serial C y verificado para soporte de interfaz Serial C., especialmente en sistemas mejorados.
¿Por qué es crítico el voltaje de los frenos durante la instalación?
Las especificaciones de los frenos de 90 V de corriente continua deben seguirse estrictamente.Verifique siempre la tensión de alimentación del freno de la máquina antes de conectar el motor.
¿Cuáles son los puntos clave de inspección de las unidades usadas?
Función de freno de ensayo con 90 V de corriente continua, inspeccionar el eje cónico para detectar daños, comprobar el estado de sellado del eje IP67, examinar el conector de codificación para detectar la corrosión, medir la resistencia de enrollamiento para el equilibrio de fase,y comprobar la resistencia del aislamientoLas pruebas de banco con amplificadores compatibles completan la verificación.
