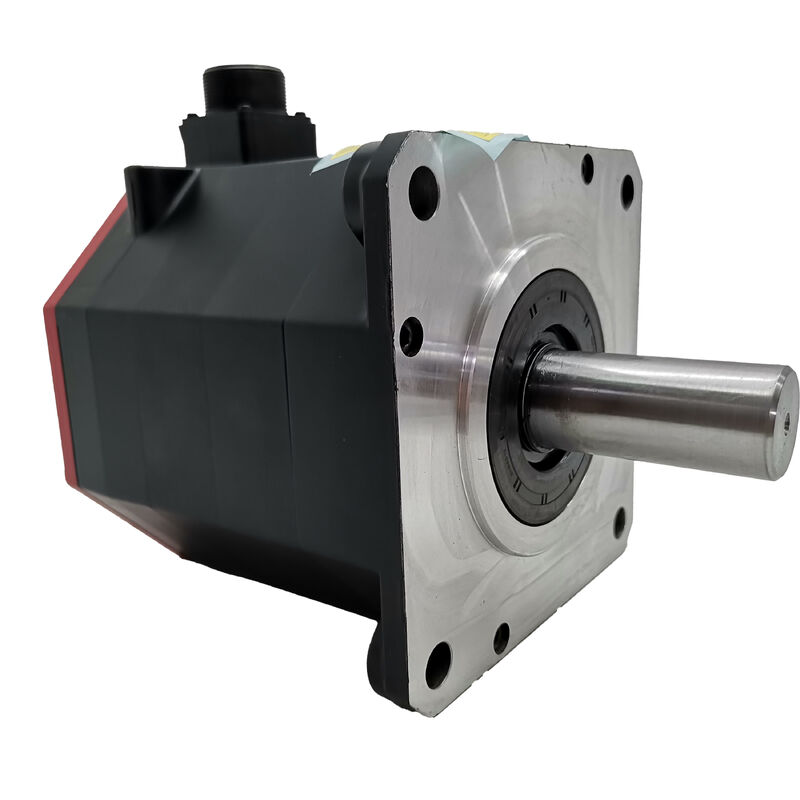

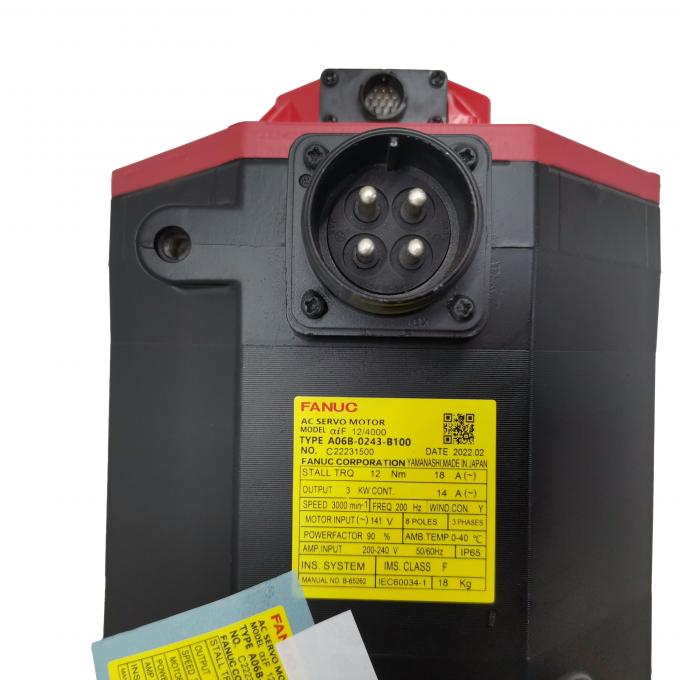

Motor servo AC Fanuc A06B-0243-B100
αiF 12/3000, Eje Recto, Absoluto A1000, Sin Freno
Descripción General del Producto
Número de Parte: A06B-0243-B100
También Buscado Como: A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Modelo de Motor: αiF 12/3000
Clasificación: Motor Servo AC sin Escobillas Fanuc Serie Alpha iF -- 12 Nm de Par de Bloqueo, 3.0 kW, 3,000 rpm, Eje Liso Recto, Sin Freno, Codificador Absoluto Alpha i A1000, IP65
Especificaciones Técnicas
| Número de Parte | A06B-0243-B100 |
| Modelo de Motor | αiF 12/3000 |
| Peso Neto | 42.6 lbs (~19.3 kg) |
| Par de Bloqueo | 12 Nm |
| Potencia Nominal | 3.0 kW |
| Velocidad Máxima | 3,000 rpm |
| Voltaje de Entrada | 200-240V AC |
| Frecuencia | 50/60 Hz |
| Fases | 3 fases |
| Corriente Nominal | 14 A |
| Codificador | Alpha i A1000 (absoluto serial) |
| Resolución del Encoder | 1,000,000 pulsos/rev |
| Tipo de Eje | Liso recto (SLK -- sin chavetero) |
| Freno Electromagnético | Ninguno |
| Grado de Protección | IP65 |
| Clase de Aislamiento | Clase F |
| Temperatura de Operación | 0°C a +40°C |
| Amplificadores Compatibles | servodrivers Fanuc serie αi (αiSV) |
| Controles Compatibles | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origen | Japón |
Doce Newton-Metros – El Motor Adecuado para Ejes de Máquinas Herramienta de Gama Media
El A06B-0243-B100 ocupa el nivel medio productivo en la familia de motores αiF. Con 12 Nm de par de bloqueo continuo y 3.0 kW de potencia nominal, es perfectamente adecuado para máquinas herramienta CNC pequeñas y medianas donde las cargas de eje caen cómodamente dentro del presupuesto de torque sostenido de 12 Nm.
El techo de 3,000 rpm permite velocidades de avance rápido apropiadas para esta categoría de máquina, mientras que la corriente nominal de 14A se ajusta a la infraestructura eléctrica trifásica estándar. Con 42.6 lbs (19.3 kg), se recomienda soporte de elevación adecuado durante la instalación y el mantenimiento.
Eje Liso Recto – Acoplamiento Sin Chavetero
El eje liso recto (SLK) transmite el par exclusivamente a través de la fuerza de sujeción por fricción. Este diseño requiere acoplamientos de sujeción de cubo dividido especificados correctamente o cubos de expansión hidráulica para manejar el par de bloqueo de 12 Nm y las demandas de aceleración pico.
Esta configuración ofrece una extracción sencilla del cubo utilizando extractores de engranajes estándar, lo que proporciona ventajas de mantenimiento en entornos de máquinas con restricciones. Para aplicaciones que requieren acoplamiento con chaveta, está disponible la variante A06B-0243-B200 con chavetero.
Sin Freno – Configuración Estándar para Ejes Horizontales
El designación B100 indica la ausencia de freno electromagnético, lo cual es estándar para ejes de avance CNC horizontales. La posición en reposo se mantiene mediante la funcionalidad de bloqueo de servo del amplificador servo αi, donde el bucle de posición permanece activo y el codificador proporciona retroalimentación continua.
Esta configuración elimina la necesidad de circuitos de freno, relés y lógica de temporización, reduciendo la complejidad del panel y el número de componentes. Las variantes con freno (B300 y B400) se reservan para ejes verticales donde la gravedad requiere seguridad de sujeción adicional.
Codificador Absoluto A1000 – Retención de Posición a Través de Ciclos de Energía
El codificador absoluto serial Alpha i A1000 con 1,000,000 de pulsos por revolución mantiene la posición multivuelta a través de eventos de apagado mediante la batería de respaldo en el servodriver Fanuc αi.
Esto elimina los ciclos de referenciado diario, permitiendo la disponibilidad inmediata de coordenadas al arrancar y posibilitando una recuperación sin problemas de paradas a mitad de programa. La alta resolución soporta una precisión dimensional excepcional y una calidad de acabado superficial.
Mantenimiento de la Batería: La batería de respaldo A1000 reside en el servodriver αiSV. Reemplácela cuando el CNC Fanuc emita una alarma de batería baja para evitar el reinicio del contador multivuelta y el re-referenciado forzado del eje.
Referencia de Configuración de la Serie A06B-0243
| Número de Parte | Eje | Chavetero | Freno | Sellado |
| A06B-0243-B000 | Cónico | Sí | Ninguno | IP65 |
| A06B-0243-B100 | Liso recto | No | Ninguno | IP65 |
| A06B-0243-B100#0100 | Liso recto | No | Ninguno | IP67 |
| A06B-0243-B200 | Recto | Sí | Ninguno | IP65 |
| A06B-0243-B300 | Cónico | Sí | Resorte 24V | IP65 |
| A06B-0243-B400 | Liso recto | No | Resorte 24V | IP65 |
| A06B-0243-B101 | Liso recto | No | Ninguno | IP65 (codificador i1000) |
Compatibilidad de Amplificador y CNC
El A06B-0243-B100 opera con servodrivers Fanuc serie αi (αiSV) – específicamente módulos αiSV 40 o αiSV 80. Las plataformas CNC compatibles incluyen Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32i.
Al instalar motores de reemplazo, verifique que los parámetros del eje del CNC coincidan con la especificación del tipo de motor αiF 12/3000 para evitar comportamientos inestables del eje o fallas del amplificador.
Aplicaciones Típicas
- Ejes de avance de centros de mecanizado vertical CNC medianos – Unidades X, Y y Z en VMC de formato compacto y mediano
- Carro y corredera transversal de centros de torneado CNC – Unidades de carro del eje Z y corredera transversal del eje X
- Ejes primarios de centros de mecanizado de taladrado-roscado y compactos – Máquinas de producción de ciclo alto con movimientos cortos y rápidos
- Unidades secundarias de centros de mecanizado multieje – Unidades rotativas del eje B y ejes de posicionamiento de mesa giratoria
Preguntas Frecuentes
¿Cuál es la diferencia entre el B100 (eje liso recto) y el B000 (eje cónico)?
El B000 tiene un eje cónico con chavetero para acoplamiento autocentrante, mientras que el B100 tiene un eje liso recto para acoplamiento por sujeción por fricción. El rendimiento del motor es idéntico – la selección depende del cubo de acoplamiento existente en su máquina.
¿El A06B-0243-B100 necesita un ciclo de referenciado cada vez que se enciende el CNC?
No. El codificador absoluto Alpha i A1000 retiene la posición multivuelta a través del apagado mediante la batería de respaldo. Las coordenadas del eje están disponibles inmediatamente sin movimiento de referenciado después de la instalación y una sincronización de posición única.
¿Qué módulo amplificador Fanuc se requiere para el A06B-0243-B100?
El motor requiere un servodriver Fanuc serie αi ( αiSV) – específicamente módulos αiSV 40 o αiSV 80 para la clasificación de 3.0 kW / 14A. Compatible con controles Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i y 31i.
¿Por qué el peso del motor (42.6 lbs) es relevante para la planificación del mantenimiento?
Con más de 19 kg, el motor requiere manejo por dos personas o soporte de elevación adecuado durante la instalación y remoción, especialmente en recintos de máquinas con espacio limitado. El manejo en solitario presenta riesgos de daños o lesiones.
¿Cuándo se debe especificar la variante sellada IP67 (#0100) en lugar de la B100 estándar?
Especifique IP67 cuando el motor esté montado en un lugar donde el refrigerante pueda acumularse alrededor o entrar en contacto directo con el cuerpo del motor. Para ubicaciones protegidas y bien drenadas, lejos de la exposición directa al refrigerante, el IP65 estándar es adecuado.
