Servomotor industrial
>
|
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-0235-B400 |

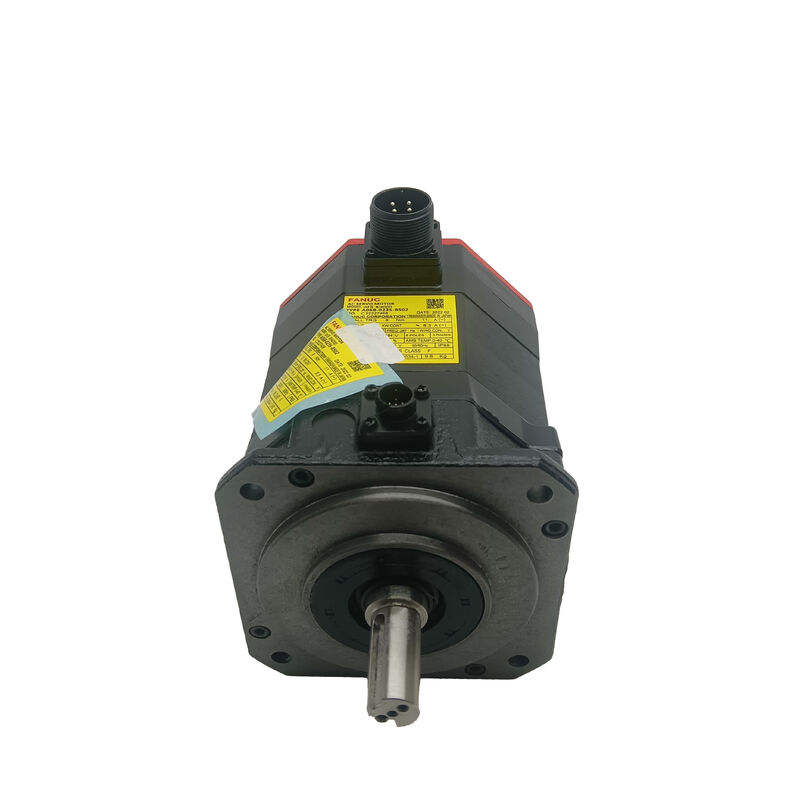

Número de pieza: A06B-0235-B400
También buscado como: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Modelo de motor: αiS 8/4000
Clasificación: Servomotor sin escobillas AC Fanuc Alpha iS Series
El αiS 8/4000 es uno de los servomotores para máquinas herramienta más utilizados de Fanuc. La configuración A06B-0235-B400 presenta un eje liso recto con freno de resorte de 24 V, ideal para ejes CNC verticales que requieren acoplamientos flexibles de disco o de cubo dividido y frenado de seguridad funcional.
| Parámetro | Valor |
| Número de pieza | A06B-0235-B400 |
| Modelo de motor | αiS 8/4000 |
| Potencia nominal | 2,5 kW |
| Par de bloqueo | 8 Nm |
| Velocidad nominal | 4.000 rpm |
| Voltaje de suministro | AC trifásico de 200 V |
| Tipo de freno | Accionado por resorte, liberado eléctricamente |
| Voltaje del freno | 24 V CC |
| Codificador de pulsos | Alpha i A1000 (absoluto serial) |
| Resolución del encoder | 1.000.000 pulsos/rev |
| Tipo de eje | Recto, liso (ST, SLK - sin chavetero) |
| Clasificación de protección | IP65 |
| Clase de aislamiento | Clase F |
| Temperatura de funcionamiento | 0°C a +40°C |
| Temperatura de almacenamiento | −20°C a +60°C |
| Amplificadores compatibles | Servos amplificadores Fanuc αi series (αiSV) |
| Controles compatibles | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
Ocho Newton-metros de par de bloqueo proporcionan una capacidad sustancial para ciclos de mecanizado de alta demanda. En un husillo de bolas de paso de 10 mm con un 90% de eficiencia, 8 Nm soportan aproximadamente 4,5 kN de fuerza axial, suficiente para aplicaciones de eje Z vertical con un margen considerable para las cargas de corte.
La velocidad nominal de 4.000 rpm impulsa un husillo de paso de 10 mm a 40 m/min en acoplamiento directo, logrando velocidades prácticas de avance rápido sin necesidad de cajas de cambios. La potencia nominal continua de 2,5 kW maneja los ciclos de trabajo típicos de mecanizado CNC sin sobrecarga térmica.
El eje liso recto (designación ST/SLK) se interconecta con acoplamientos de servomotor de precisión de cubo dividido, incluidos acoplamientos de fuelle, disco y garra, que transmiten el par mediante sujeción por fricción. Este diseño simplifica el reemplazo del motor: simplemente afloje la abrazadera del acoplamiento, deslice el cubo y reinstale sin procedimientos de alineación de chavetero o asiento cónico.
El freno electromagnético se acciona por resorte y se libera eléctricamente, proporcionando un funcionamiento a prueba de fallos para aplicaciones de eje vertical:
El encoder absoluto serial proporciona una resolución de 1.000.000 de pulsos por revolución, lo que permite una capacidad de posicionamiento submicrométrico. Combinado con el freno de resorte, esto permite una recuperación inmediata de la posición después de eventos de energía sin ciclos de referenciación. El contador absoluto multivuelta se mantiene mediante una batería de respaldo en el servo amplificador.
| Número de pieza | Eje | Freno | Encoder |
| A06B-0235-B000 | Cónico con chaveta | No | A1000 (absoluto) |
| A06B-0235-B100 | Liso recto | No | A1000 (absoluto) |
| A06B-0235-B300 | Cónico con chaveta | Resorte de 24 V | A1000 (absoluto) |
| A06B-0235-B400 | Liso recto | Resorte de 24 V | A1000 (absoluto) |
| A06B-0235-B605 | Cónico con chaveta | Resorte de 90 V | A1000 (absoluto) |
