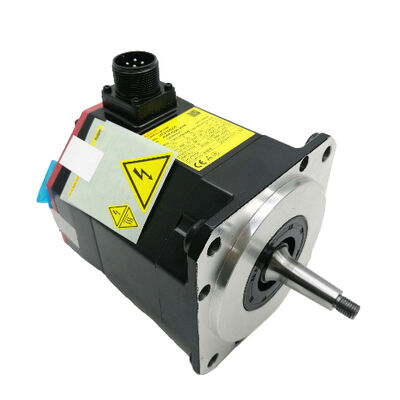

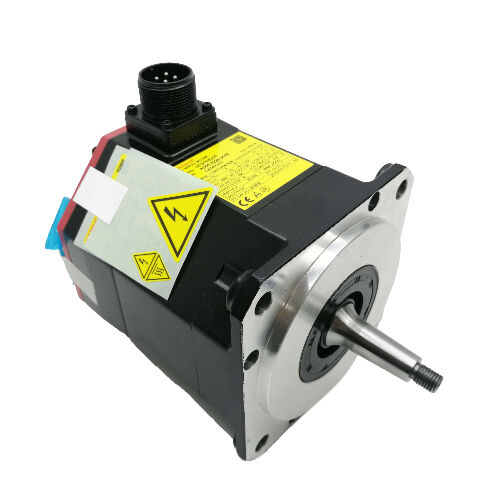

El motor de servicio AC Fanuc A06B-0235-B101
FANUC A06B-0235-B101 Servomotor de CA con motor de accionamiento CNC de eje recto
Diseño optimizado para el rendimiento
ElEl número de unidades de producción será el siguiente:ofrece un rendimiento fiable para ejes de alimentación CNC en los que la transmisión del par se produce mediante fricción o bloqueo mecánico, eliminando la necesidad de frenos de retención de apagado.Esta configuración de eje liso recto (SLK) con el codificador de pulsos FANUC i1000 proporciona una retroalimentación de posición precisa en aplicaciones industriales.
- 2Potencia nominal de 0,5 kWcon un par de 8 Nm
- 4Velocidad máxima de 1000 rpmpara aplicaciones de alto rendimiento
- 3 fases de 184 V a 267 Hzespecificación del voltaje del motor
- Calificación de protección IP65con una capacidad de transmisión superior a 50 W
- i1000 codificador incrementalcon 1000 pulsos por revolución
El eje liso sin llave (SLK) simplifica la instalación del acoplamiento donde el sujeción por fricción es el método de conexión principal,eliminación de los principales problemas de alineación y reducción de los puntos de concentración de tensión.
Especificaciones técnicas
| Parámetro |
Valor |
| Número de la parte |
A06B-0235-B101 Las condiciones de los servicios de seguridad de los Estados miembros |
| Serie |
Se aplicará el procedimiento siguiente: |
| Modelo |
El AIS es 8/4000. |
| Producción nominal |
2.5 kW |
| Torque de retención |
8 Nm |
| Velocidad máxima |
4, 000 RPM |
| Voltagem del motor |
184 V, de 3 fases / 267 Hz |
| Entrada del amplificador |
200-240V CA, 50/60Hz |
| Tipo de eje |
Directo, suave (sin teclado) SLK |
| El codificador |
el codificador de pulso incremental i1000; |
| Freno electromagnético |
No incluido |
| Calificación de protección |
Protección IP65 |
| Clase de aislamiento |
F: el precio |
| Reparación elegible |
- ¿ Qué? |
Beneficios de la configuración del eje SLK
La designación SLK indica un eje de salida cilíndrico suave sin cortes de llave, optimizado para acoplamientos accionados que dependen de la fuerza de sujeción radial.Esta configuración funciona de manera ideal con centros de sujeción de retroceso ceroLa ausencia de llaves elimina los elevadores de tensión en la superficie del eje.proporcionando una mayor durabilidad para aplicaciones de par bidireccional de alto ciclo.
Nota de configuración:El B101 (eje suave), B201 (eje recto llaveado) y B001 (eje cónico) comparten especificaciones idénticas del núcleo del motor AiS8/4000.
Compatibilidad con el sistema de codificación i1000
Elel codificador de pulso incremental i1000;proporciona 1.000 pulsos por vuelta, lo que representa la resolución de retroalimentación estándar para las generaciones anteriores de servocontrol FANUC.Este codificador se comunica de manera efectiva con los amplificadores actuales de la serie FANUC αi y los sistemas CNC cuando está correctamente configurado.
Nota de instalación:Verifique la compatibilidad del codificador i1000 con la configuración del amplificador antes de su instalación.Las discrepancias de parámetros entre el tipo de codificador y la configuración del amplificador pueden generar alarmas de eje que se asemejan a fallas de hardware.
Especificaciones de aplicación
El motor A06B-0235-B101 sirve como un motor de eje de alimentación ideal para máquinas herramienta CNC en estas aplicaciones:
- Acoplamientos de tipo de fricción o de disco de contracción (configuración de eje liso)
- Aplicaciones sin requisitos de frenado de retención de apagado
- Sistemas de control de la máquina configurados para la compatibilidad con el codificador i1000
- Cargas en el eje horizontal o contrabalanceadas sin necesidad de mantener la posición inducida por la gravedad
Este motor se adapta a las instalaciones de eje X y Y en centros de mecanizado verticales, a las unidades de mesa giratoria en máquinas más pequeñas y a las unidades de eje de alimentación en tornos CNC con arquitecturas de generación de codificadores pre-αiA.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el A06B-0235-B101 y el B201 o B001?
Las tres variantes son motores AiS8/4000 con el mismo rendimiento eléctrico (2,5 kW, 8Nm, 4000RPM).B101tiene un eje recto liso,B201incluye un eje recto con llave, yB001Seleccione según los requisitos específicos de diseño de acoplamiento de su máquina.
P2: ¿Funciona el codificador i1000 con los amplificadores FANUC αi actuales?
Sí ¢ Los amplificadores FANUC αi admiten los tipos de codificadores i1000 cuando los parámetros del amplificador están configurados correctamente.La sustitución de los motores por tipos de codificadores diferentes requiere actualizar los parámetros del amplificador para evitar alarmas de eje durante el arranque.
P3: ¿Por qué alguien elegiría el eje liso (SLK) en lugar de un eje de llave?
Los ejes lisos optimizan el rendimiento con acoplamientos de tipo abrazadera de reacción negativa cero que agarran el eje circunferencialmente.Esta configuración simplifica la instalación eliminando los requisitos de alineación de llaves y elimina los puntos de concentración de tensión en las ranuras de la llave. Utilice las variantes SLK cuando los acoplamientos originales de la máquina hayan sido diseñados para un funcionamiento sin problemas del eje.
P4: ¿Puede repararse este motor en caso de avería?
Sí, el A06B-0235-B101 puede repararse. Los procedimientos de servicio comunes incluyen el reemplazo de rodamientos, el reemplazo de codificadores y las pruebas de devanado.La reparación suele ofrecer alternativas rentables a la sustitución completa para la mayoría de los modos de fallo, excluyendo daños físicos graves o agotamiento del enrollamiento..
P5: ¿Qué módulo de servoamplificador αi se requiere para este motor?
El motor AiS8/4000 se combina con unFANUC αi SVMLos modelos SVM específicos dependen de los requisitos de los módulos de un solo eje o de varios ejes y de la configuración total del sistema de accionamiento.Verificar los valores de corriente del amplificador existente y la configuración de los parámetros del motor antes de reemplazar el motor.
El FANUC A06B-0235-B101 sirve como un servomotor de reemplazo OEM. Confirme el tipo de eje, la compatibilidad del codificador y la configuración de los parámetros del amplificador con la documentación de su máquina antes de la instalación.
