El motor de servicio AC Fanuc A06B-0223-B100

Serie βis · Sin freno · Servomotor CNC compacto

El caso de hacer el motor correcto

En el mecanizado CNC, el servomotor es el punto donde los comandos electrónicos se convierten en movimiento físico.o un emparellamiento de accionamiento incompatible y los problemas aparecen en las piezasMarcas de charla, deriva posicional, inconsistencia en el tiempo del ciclo.

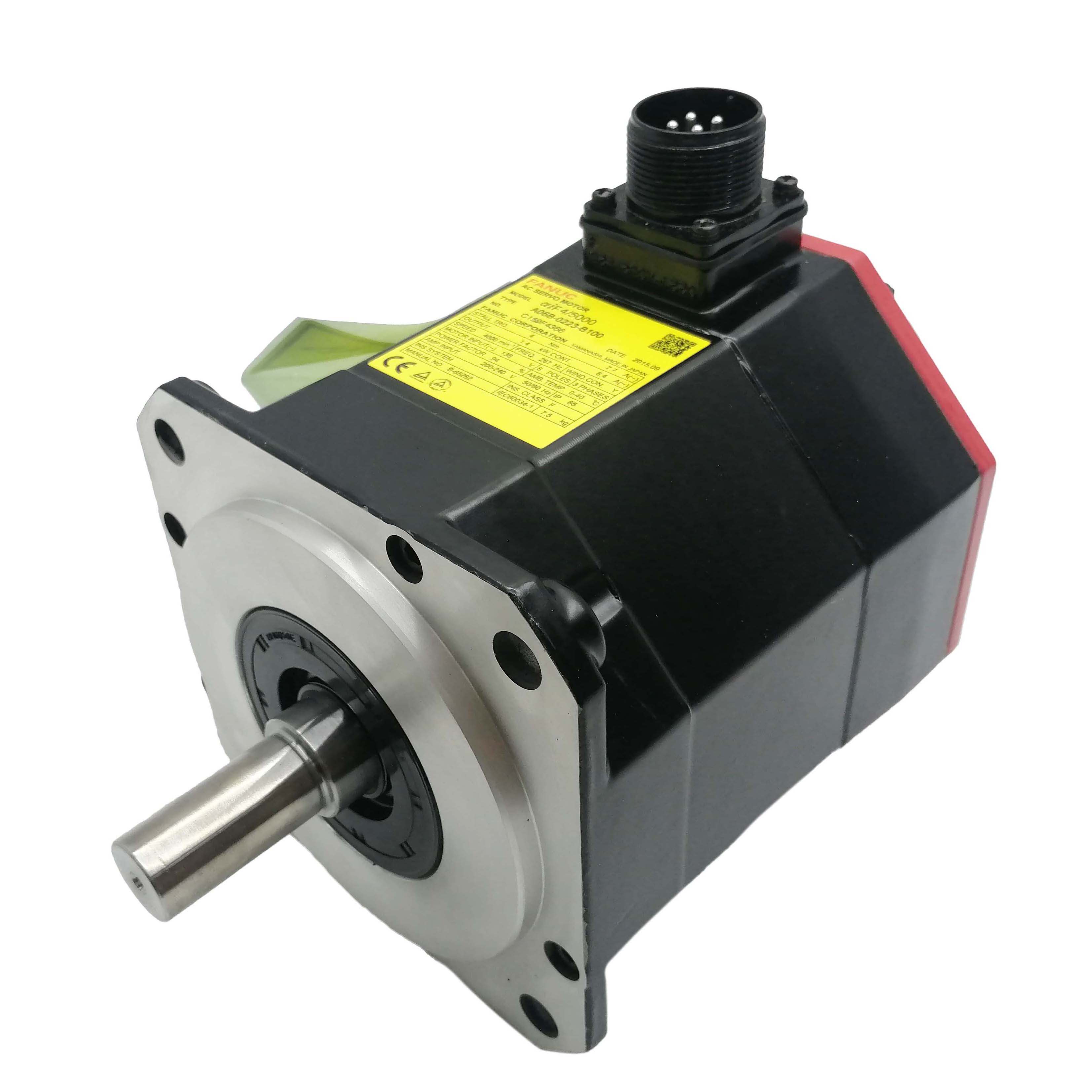

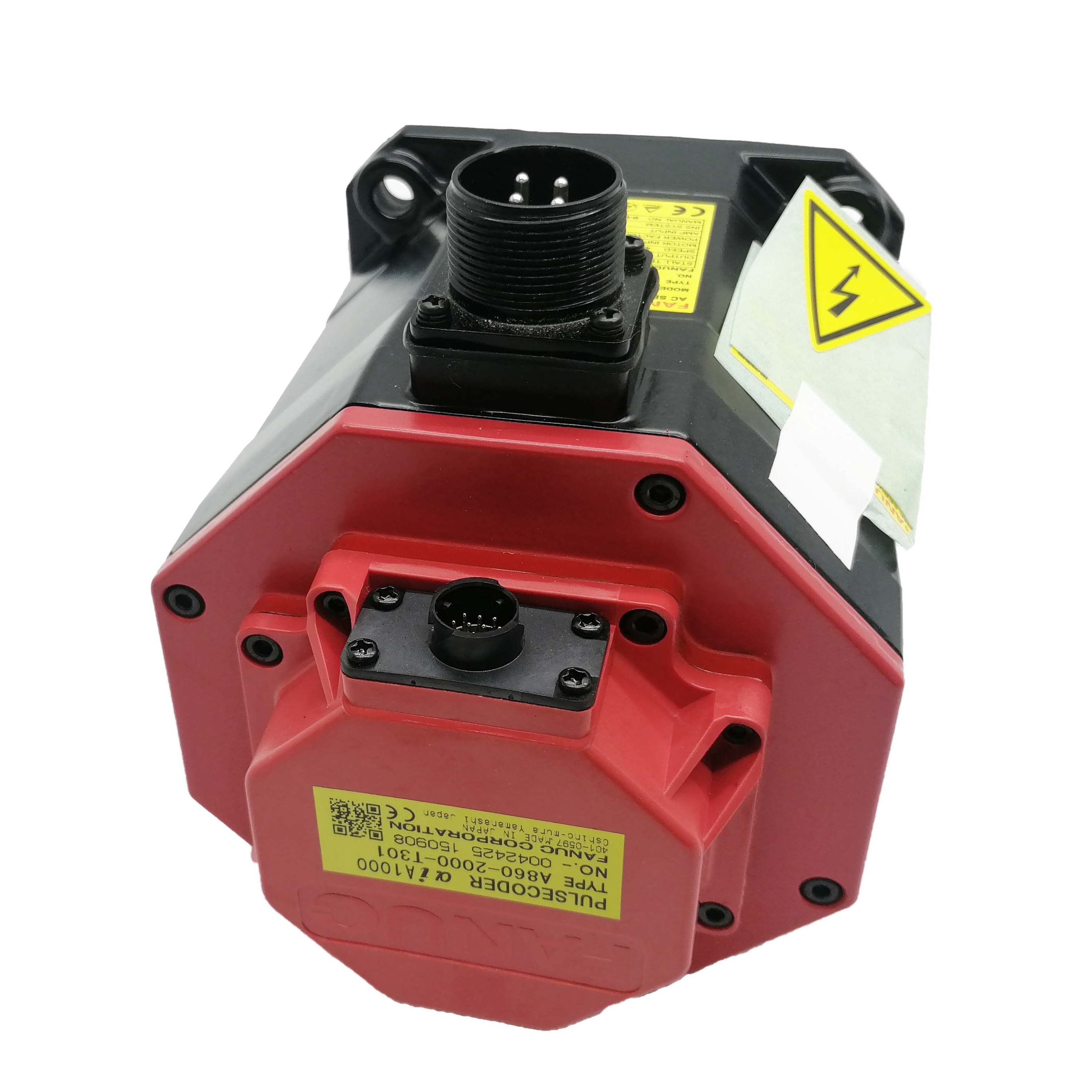

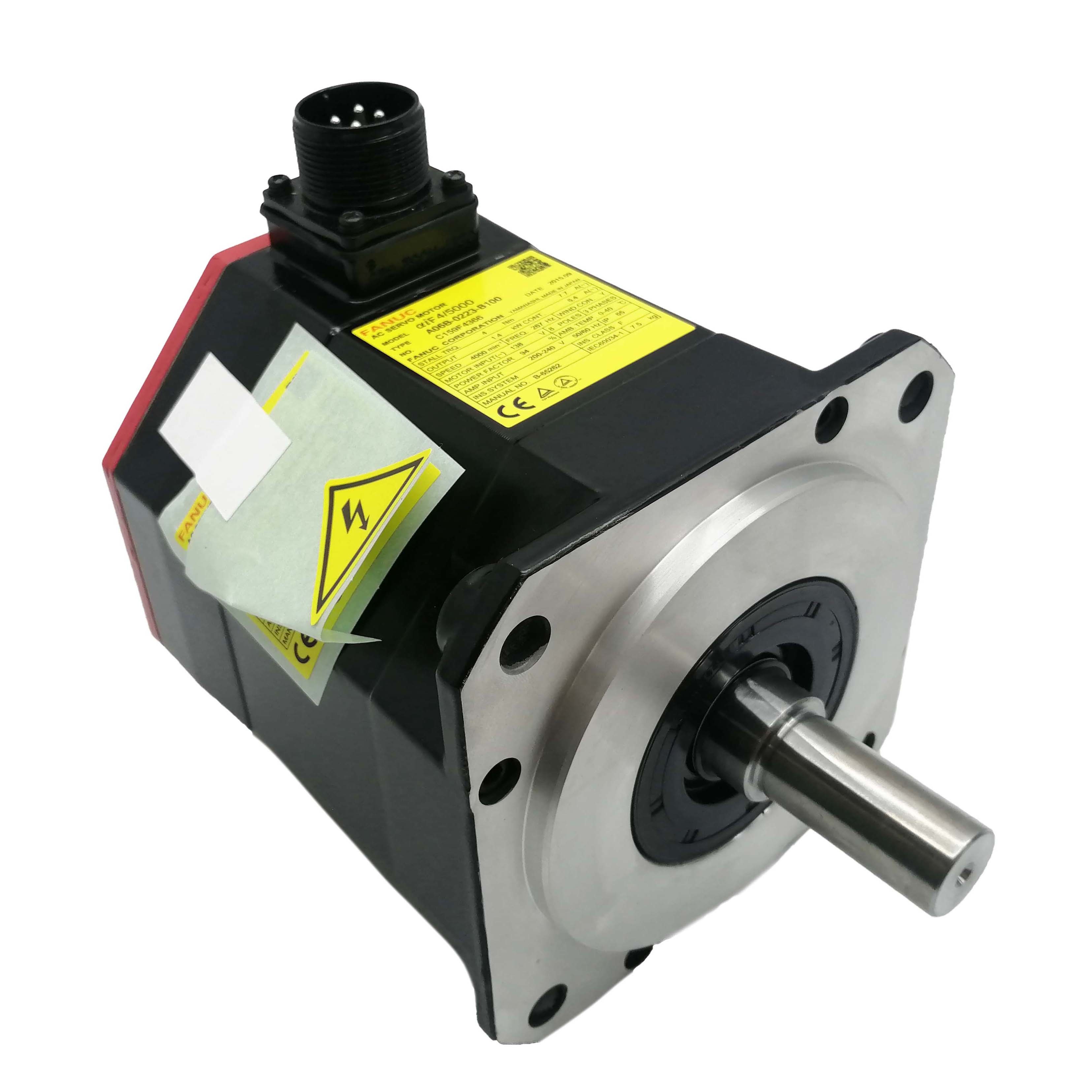

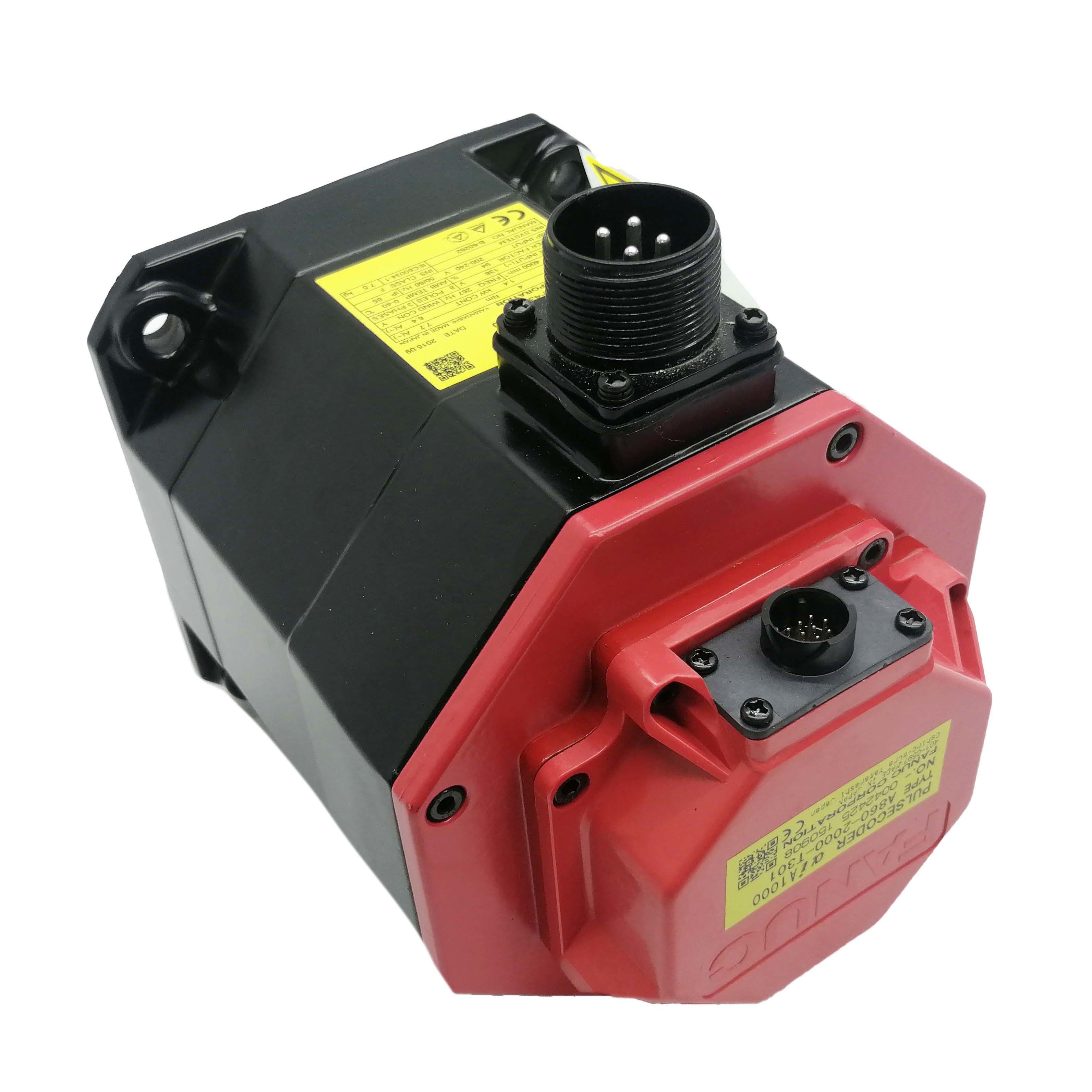

El Fanuc A06B-0223-B100 es un servomotor CA de la serie βis diseñado para las demandas del eje de alimentación de máquinas herramientas CNC compactas y de gama media. It runs without an integrated brake — a deliberate choice for horizontal axis configurations — and connects directly to FANUC's βi amplifier ecosystem without adaptation hardware or custom parameter mappingPara los constructores de máquinas y equipos de mantenimiento que necesitan un motor que simplemente funcione dentro de una configuración FANUC existente, esa compatibilidad nativa es el punto de partida para todo lo demás.

Especificaciones

En qué es realmente bueno este motor

Hay una tendencia a sobreespecificar los servomotores para asumir que más potencia significa mejor rendimiento.Consistencia a nivel del eje en máquinas donde el número de ciclos es alto y las tolerancias de las piezas no tienen mucho margen de variación.

Algunas cosas específicas que se mantienen bajo condiciones de trabajo:

Memoria de posición absoluta.El codificador en serie contiene datos de posición sin una batería o referencia mecánica.

El sellado del extremo del eje que realmente dura.El sello del eje IP67 está construido para ambientes donde la niebla del refrigerante es constante. No requiere intervalos especiales de mantenimiento; solo maneja lo que los pisos de producción le arrojan.

Entrega de par sin engranajes.El diseño del enrollamiento mantiene la onda de par bajo en todo el rango de velocidad, lo que es más importante en pases de acabado lentos, donde cualquier irregularidad del motor aparece directamente en la superficie mecanizada.

Estabilidad térmica en turnos.La clase de aislamiento y la selección de rodamientos están diseñados para un funcionamiento continuo, no sólo para ráfagas cortas.

Dónde encaja en una máquina

La serie βis ocupa el extremo compacto de la gama de servomotores de FANUC.

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatosControl de alimentación del eje X y Z en centros de giro más pequeños.

Centros de mecanizado vertical pequeños y medianosAxiles X y Y de accionamiento donde la huella de la máquina es limitada y el motor necesita funcionar de manera fiable en espacios cerrados con sistemas de refrigerante cerca.

Centros de perforación y extracciónLas aplicaciones de alto ciclo con frecuentes inversiones de dirección. La baja inercia del motor y la rápida respuesta del par reducen el tiempo de ciclo sin sacrificar la precisión de posicionamiento.

Ejes secundarios y auxiliaresMesas giratorias, cambiadores de herramientas y sistemas de palets en máquinas de procesos múltiples que necesitan una compatibilidad completa con el protocolo FANUC sin el tamaño y el costo de una unidad de la serie αi.

Nueva unidad frente a la alternativa del mercado

Los servomotores de FANUC circulan en un mercado secundario que mezcla existencias nuevas, unidades reacondicionadas y, con más frecuencia de lo que esperan los compradores, motores de referencia sin un historial de servicio claro.El A06B-0223-B100 no es una excepción.

Una unidad restaurada puede parecer idéntica a su llegada, el codificador lleva horas en él, los rodamientos pueden tener fatiga microscópica, el aislamiento de enrollamiento ha pasado por ciclos térmicos, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo, el sistema de aislamiento de la caja de seguridad puede ser un poco más complejo.Nada de eso es visible hasta que el motor está funcionando en una máquina, a menudo meses después de la instalación.

Una nueva unidad trae cero horas de funcionamiento, rodamientos y codificador en estado de fábrica, y garantía OEM completa.la condición inicial es importante, independientemente de la diferencia del precio de compra.

Notas de instalación y almacenamiento

Antes del montaje:Compare las dimensiones del motor y el tipo de conector con los dibujos de la máquina y confirme que la clasificación del módulo de amplificador βi coincide con la especificación actual del motor.El Manual de conexión FANUC βis es la fuente autorizada para los emparejamientos verificados.

En funcionamiento:El signo de alerta temprana más común de desgaste del cable de codificación es un aumento lento del eje después de un error detectado a través de la pantalla de diagnóstico CNC antes de que aparezca cualquier alarma dura.Verificar anualmente los sellos de los conectores en las instalaciones expuestas al refrigerante.

En almacenamiento:0 ̊40 °C, humedad relativa inferior al 75%, no hay condensación. Gire el eje manualmente cada seis meses si la unidad se mantiene en almacenamiento a largo plazo. Manténgalo sellado en el embalaje original hasta el día de la instalación.

Preguntas frecuentes

P1: ¿Existe una versión de este motor que incluye un freno?Existe una variante con freno en la serie βis para aplicaciones en eje vertical.La configuración B100 no incluye un freno y es adecuada para ejes horizontales en los que no se requiere mantener el apagado.Si su aplicación requiere una carga de retención por gravedad, debe especificarse una variante de sufijo diferente.

P2: ¿Qué amplificador requiere este motor?El A06B-0223-B100 está diseñado para su uso con unidades de servoamplificadores de la serie FANUC βi SVU o βi SVM. El módulo de amplificador debe estar calificado para que coincida con el consumo de corriente del motor.Confirmar el emparejamiento específico utilizando la documentación de selección de motor-amplificador de FANUC antes de la compra.

P3: ¿Puede reemplazar directamente un motor de la serie β más antiguo?La serie β utiliza un protocolo de codificación en serie actualizado en comparación con los motores anteriores de la serie β.lo que significa que los parámetros CNC deberán revisarse y ajustarse después de la instalaciónTambién se recomienda una comprobación de la idoneidad física, ya que las ubicaciones de los conectores pueden diferir entre generaciones.

P4: ¿Qué controladores FANUC funcionan con este motor?Los controladores compatibles incluyen las series FANUC 0i-D, 0i-F, 30i, 31i y 32i cuando se emparejan con el amplificador correcto de la serie βi.La compatibilidad con otras generaciones de controladores debe confirmarse con la documentación publicada de FANUC antes de comprometerse con el hardware..

P5: ¿Cómo puedo confirmar que una unidad es genuinamente nueva antes de comprarla?Las nuevas unidades llegan en envases sellados FANUC con etiquetas de autenticidad intactas, un eje limpio que no muestra desgaste de contacto en la llavero, y un número de serie sin historial de servicio previo.Si el vendedor no puede proporcionar una documentación clara sobre el origen o si la unidad llega sin el embalaje original, trate eso como una bandera roja y solicite aclaraciones antes de aceptar la entrega.
