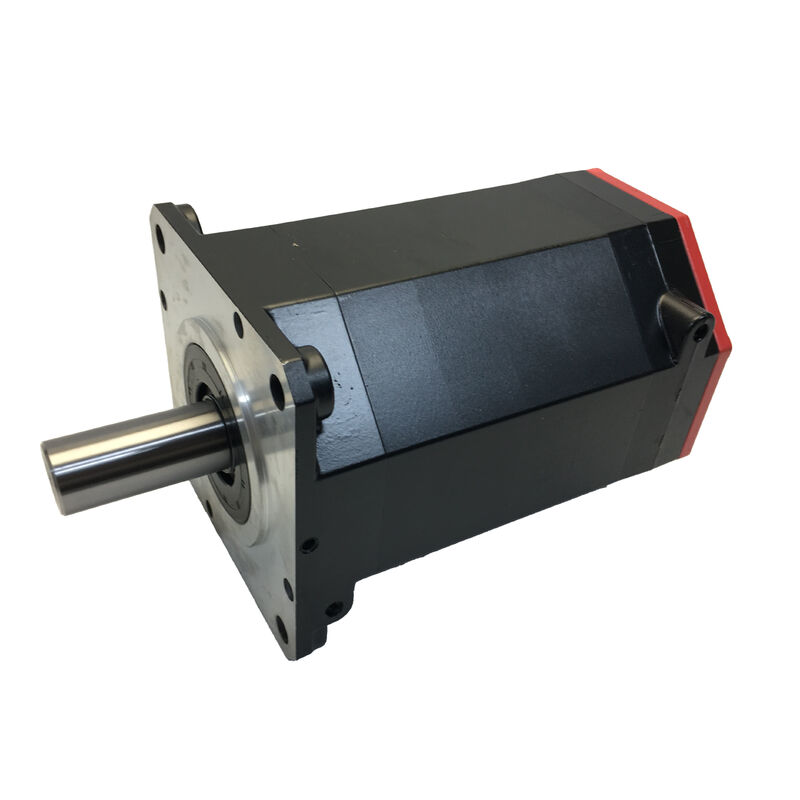

Motor servo AC Fanuc A06B-0221-B000

Serie βis · Sin freno · Servomotor AC de alta precisión para máquinas herramienta CNC

La precisión comienza en el eje

Cada error de posicionamiento en una máquina CNC tiene un origen: un codificador desgastado, un bobinado térmicamente inestable, un motor que no era el adecuado para el sistema de accionamiento con el que se emparejó. El Fanuc A06B-0221-B000 está diseñado para eliminar las tres variables.

Pertenece a la serie βis de FANUC: el caballo de batalla compacto de su línea de servomotores, utilizado en una amplia gama de plataformas CNC pequeñas y medianas donde el espacio es limitado pero los requisitos de precisión no lo son. La designación B000 significa que esta unidad se envía sin un freno integrado, una configuración adecuada para ejes horizontales donde el motor no es responsable de mantener una carga contra la gravedad cuando se retira la alimentación.

Lo que se obtiene a cambio es un ensamblaje más ligero, un cableado más simple en el armario de accionamiento y un motor que se conecta directamente a la arquitectura del amplificador βi de FANUC sin ninguna capa de adaptación entre ellos.

Especificaciones técnicas

Cuatro cosas que importan cuando un motor funciona dentro de una máquina

Usted no interactúa con un servomotor después de que se instala. Funciona dentro de la máquina, sin supervisión, durante años. Estas son las características que determinan si eso va bien o no:

1. Codificador absoluto — no se requiere referenciación. El codificador almacena datos de posición de forma continua. Después de una interrupción de energía, una parada de emergencia o un apagado planificado, el eje vuelve a estar en línea en su última posición exacta. Sin rutina de referenciación, sin pérdida de referencia, sin demora para volver a la producción.

2. Sello de eje IP67 — exposición a refrigerante manejada. La niebla de refrigerante llega a todas partes en un entorno de mecanizado activo. El sello del extremo del eje del A06B-0221-B000 tiene clasificación IP67, diseñado para mantener los contaminantes fuera durante toda la vida útil del motor sin requerir mantenimiento periódico especial.

3. Bajo rizado de par — superficies de acabado más limpias. A bajas velocidades de avance, las irregularidades del motor se imprimen directamente en la superficie mecanizada. La geometría del bobinado βis mantiene la entrega de par suave en todo el rango de velocidad, lo que significa que los pases de acabado producen la calidad de superficie que la geometría de la herramienta fue diseñada para lograr.

4. Estabilidad térmica durante turnos largos. La clase de aislamiento y la especificación de los rodamientos se seleccionan para un funcionamiento continuo sostenido. Un motor que funciona frío a las dos horas pero que comienza a desviarse a las diez horas crea problemas difíciles de rastrear hasta la fuente. Este no se desvía.

Tipos de máquinas en las que se utiliza este motor

El A06B-0221-B000 es un motor de cuadro pequeño. Encaja donde las unidades más grandes no lo hacen, y ofrece la precisión de posicionamiento y la compatibilidad de accionamiento en las que se basan las máquinas controladas por FANUC.

Centros de torneado CNC compactos Avance de los ejes X y Z en tornos más pequeños que ejecutan recuentos de ciclos medios a altos. La retroalimentación absoluta del codificador mantiene la posición de pieza a pieza consistente incluso cuando la máquina se reinicia a mitad de lote.

VMCs de sobremesa y pequeñas Control de los ejes X e Y en centros de mecanizado verticales compactos utilizados en la producción de componentes de precisión, trabajos de moldes y fabricación de herramientas. La huella del motor encaja donde las unidades servo más grandes simplemente no caben.

Centros de perforación y roscado Estas máquinas invierten la dirección del eje cientos de veces por turno. El A06B-0221-B000 maneja las inversiones de ciclo alto de forma limpia, con una respuesta de par rápida y sin acumulación de errores posicionales entre ciclos.

Ejes auxiliares e indexados Cambiadores de herramientas, mesas giratorias y sistemas de indexación de palets que necesitan integración completa del protocolo FANUC sin el tamaño y el costo de un motor de la serie αi. La serie βis es el nivel adecuado para estas funciones secundarias.

Sobre la cuestión del estado del motor

El mercado de servomotores usados y reacondicionados es grande y no siempre está etiquetado de forma transparente. Un motor con varios miles de horas de funcionamiento puede limpiarse, reenvasarse y listarse sin que se divulgue ese historial. Desde el exterior, se ve idéntico a una unidad nueva.

La diferencia se nota más tarde: un codificador que comienza a generar errores intermitentes, rodamientos que desarrollan ruido después de unos meses de funcionamiento, aislamiento de bobinado que ya está a mitad de su ciclo de vida térmico. Nada de esto es detectable a la llegada.

Un A06B-0221-B000 nuevo comienza con un codificador que nunca ha acumulado desgaste, rodamientos en condiciones de fábrica y cobertura de garantía completa del OEM. Para un componente que opera continuamente dentro de una máquina de producción, la condición inicial es algo razonable en lo que preocuparse.

Instalación, servicio y almacenamiento

En la instalación: Verifique que la capacidad del módulo amplificador βi coincida con el motor antes del cableado. Verifique las dimensiones físicas y las posiciones de los conectores con el dibujo de montaje de la máquina; hágalo antes de desembalar la unidad, no después.

Durante la operación: Observe la tendencia del error de seguimiento del eje a través de la pantalla de diagnóstico del CNC. Una lenta deriva ascendente durante semanas o meses generalmente significa degradación del sello del cable del codificador, y detectarlo allí evita la alarma dura que viene después.

En almacenamiento: Mantenga la unidad entre 0 °C y 40 °C, por debajo del 75% de humedad relativa, sin condensación. Gire el eje a mano cada seis meses para evitar la indentación de los rodamientos bajo carga estática. Déjelo en el embalaje sellado original hasta el día de la instalación.

Preguntas frecuentes

P1: ¿El A06B-0221-B000 tiene un freno incorporado? No. El sufijo B000 indica que este motor se envía sin un freno integrado. Está diseñado para aplicaciones de eje horizontal donde no se requiere retención de carga sin energía. Para ejes verticales o cualquier eje que deba mantener la posición cuando la máquina está desenergizada, se debe seleccionar una variante con freno dentro de la serie βis en su lugar.

P2: ¿Qué amplificador se requiere para ejecutar este motor? Este motor está diseñado para usarse con amplificadores servo de la serie FANUC βi SVU o βi SVM. El módulo amplificador debe tener la clasificación adecuada para la especificación de corriente del motor; confirme el emparejamiento correcto antes de comprar cualquiera de los componentes.

P3: ¿Es este motor compatible con los controladores FANUC 0i-F y 30i? Sí. El A06B-0221-B000 es compatible con los controladores CNC de las series FANUC 0i-D, 0i-F, 30i, 31i y 32i cuando se utiliza con un amplificador servo apropiado de la serie βi. La compatibilidad con generaciones anteriores de controladores debe verificarse antes de especificar este motor como reemplazo.

P4: ¿Puede reemplazar un motor de la serie β de primera generación en una máquina más antigua? No como un reemplazo directo. La serie βis utiliza un codificador serial actualizado en comparación con los motores de la serie β anteriores, lo que requiere cambios de parámetros en el CNC después de la instalación. Las posiciones de los conectores físicos también pueden diferir entre generaciones. Es necesario un chequeo de ajuste y una revisión de parámetros antes de tratarlo como un reemplazo directo.

P5: ¿Qué debo verificar al comprar para confirmar que la unidad es nueva? Las unidades nuevas vienen en embalaje sellado de FANUC con etiquetas intactas, un eje que no muestra desgaste de contacto ni corrosión en la chaveta, y un número de serie sin historial de servicio previo. Solicite al vendedor documentación que confirme el estado de stock nuevo. Si el embalaje ha sido abierto o el vendedor no puede proporcionar información de origen, aclare antes de aceptar el envío.
