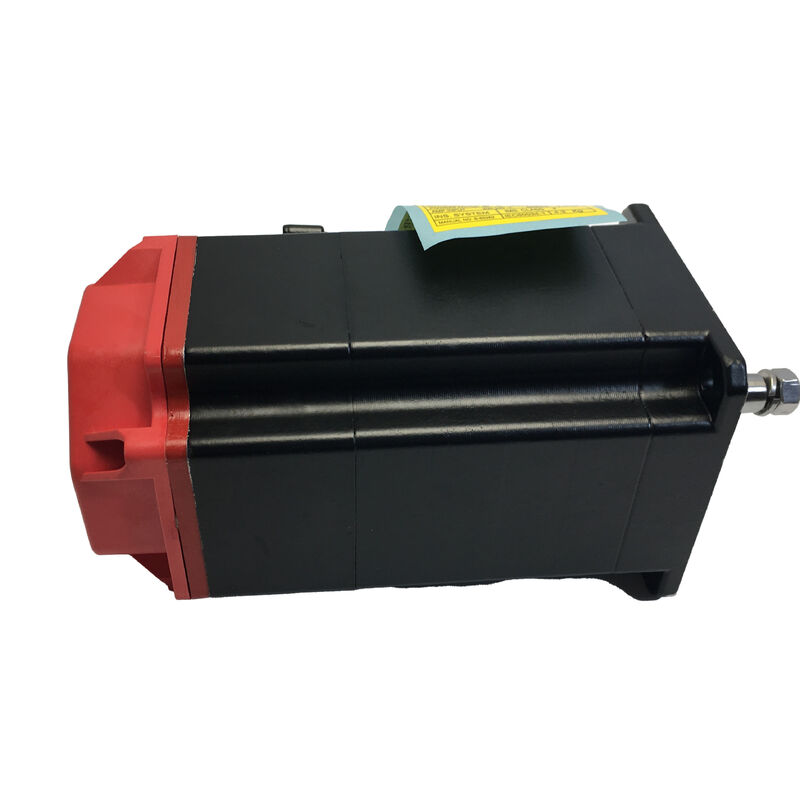

Fanuc AC Servo Motor A06B-0215-B100

Serie βis · Sin freno · Servomotor de CA compacto para el control del eje de alimentación CNC

Es un trabajo serio.

La suposición de que los servomotores compactos manejan trabajos menos exigentes no es válida en la práctica.El motor del eje de alimentación es uno de los componentes más difíciles de trabajo en la máquina , la desaceleración, y la marcha atrás cientos de veces por hora con tolerancias de posicionamiento que no se mueven.

El Fanuc A06B-0215-B100 está construido para ese tipo de trabajo, es un servomotor AC de la serie βis en un marco pequeño, configurado sin freno para uso en el eje horizontal.y diseñados para inserción directa en máquinas controladas por FANUC sin la fricción de puesta en marcha que introducen habitualmente las alternativas de tercerosLa unidad habla FANUC. El controlador habla FANUC. El motor también lo hace y esa alineación se muestra en el comportamiento de la máquina desde el primer ciclo en adelante.

Especificaciones

Construido para las condiciones que realmente crea la producción

El refrigerante no va a ninguna parte.La mayoría de los entornos CNC implican el fluido de corte como niebla, como aerosol o como líquido agrupado cerca de la base de la máquina.lo que significa que el punto de entrada más vulnerable para la entrada de fluidos está específicamente calificado para la exposición a la inmersión.No es una afirmación de marketing, es la especificación que el sello del eje está diseñado para cumplir, turno tras turno.

Memoria de posición que no depende de la fuente de energía.El codificador en serie absoluto mantiene la posición del eje sin una batería de referencia o una secuencia de direccionamiento.el controlador ya sabe dónde está el ejeLa producción se reanudará sin demora.

La salida suave a bajas velocidades importa más que los números de pico.Un motor con un alto par de ondulación introduce irregularidades de superficie en los pases de acabado lentos, del tipo que aparecen en la pieza y no pueden ser compensados por el controlador.La geometría de bobinado βis mantiene la entrega de par constante en todo el rango de velocidades, que es donde cuenta para el trabajo de acabado de la superficie.

El comportamiento térmico a lo largo del tiempo, no sólo en el inicio.La clase de aislamiento y la especificación de los rodamientos de este motor se eligen para un trabajo continuo sostenido.Uno que no introduce una variable que es realmente difícil de diagnosticar desde el exterior.

Dónde funciona este motor

Centros de torneado CNCEl control del eje de alimentación en los tornos compactos donde el posicionamiento constante de la herramienta a través de un alto número de piezas es el requisito central.El codificador absoluto mantiene la referencia de posicionamiento intacta entre las partes y entre los cambios.

Centros de mecanizado verticales pequeñosEl pequeño bastidor βis encaja donde los motores de gama media no lo harán, sin renunciar a la precisión del codificador o a la compatibilidad de la unidad.

Centros de extracción y perforaciónEl motor tiene una baja inercia y una respuesta rápida al par, lo que mantiene los tiempos de ciclo ajustados sin acumular errores de posición en los ciclos.

Ejes auxiliares y sistemas rotativos¢ Ejes secundarios en máquinas de procesos múltiples ¢ mesas giratorias, cambiadores de herramientas, posicionamiento de palets ¢ donde la integración completa de FANUC es importante, pero la potencia y el coste de la serie αi son superiores a las necesidades de la aplicación.

La pregunta de la condición y por qué vale la pena preguntarla

Una parte significativa del mercado de los servomotores FANUC consiste en unidades renovadas que no siempre están etiquetadas como tales.El embalaje puede incluso parecer cercano al original.

Lo que no es visible: cuántas horas ha funcionado el codificador, cuántos ciclos térmicos ha pasado el aislamiento de enrollamiento,si los rodamientos fueron cargados en ángulo en algún punto y presentan fatiga internaEsa historia no aparece en la llegada, aparece seis meses o un año después, durante la producción, en una máquina que está programada para ejecutar piezas.

Un nuevo A06B-0215-B100 no tiene nada de eso, rodamientos de fábrica, un codificador a cero horas y una garantía que se aplica desde el primer día.Para un componente que funcionará sin supervisión dentro de una máquina durante años, esas son cosas razonables para verificar antes de que la unidad sea instalada.

Instalación y mantenimiento continuo

Antes de la instalación, compruebe la capacidad del módulo del amplificador en comparación con la corriente nominal del motor y confirme que las dimensiones físicas se ajustan a su disposición de montaje.antes de abrir la caja no después de que el motor ya esté en la máquina.

Una vez que se ejecuta, el diagnóstico a observar es el eje siguiente error.el aumento constante durante semanas en lugar de una alarma repentina es típicamente la señal temprana del deterioro del sello del cable de codificación en las instalaciones expuestas al refrigeranteSi lo captamos en esa etapa, significa un reemplazo de cable, no una parada de producción no planificada.

En el caso de las unidades almacenadas: mantenerlas a una temperatura de 0°40 °C, con humedad inferior al 75% y sin condensación.No desempaque hasta el día de la instalación..

Preguntas frecuentes

P1: ¿Este motor viene con un freno incorporado?No. La configuración B100 no incluye un freno integrado. Este motor está diseñado para aplicaciones de eje horizontal en las que no es necesario sostener la carga cuando se retira la potencia.Si su aplicación implica un eje vertical o un eje gravitatorio, en su lugar se utilizará una variante de la serie βis equipada con freno.

P2: ¿Qué hardware de unidad requiere el A06B-0215-B100?Este motor funciona con servoamplificadores de la serie FANUC βi SVU o βi SVM. La capacidad del módulo de amplificador debe coincidir con la corriente nominal del motor Las clasificaciones de amplificadores no coincidentes son uno de los errores de instalación más comunes en los motores βis.

P3: ¿Funcionará como un reemplazo directo de un motor de la serie β más antiguo?La serie βis utiliza un protocolo de codificación actualizado en comparación con los motores anteriores de la serie β, que generalmente requieren cambios de parámetros en el controlador CNC.Las ubicaciones de los conectores físicos también pueden diferir.No es un intercambio de conexión y requiere verificación tanto de los parámetros de cableado de la máquina como del controlador.

P4: ¿Qué sistemas CNC de FANUC son compatibles?El A06B-0215-B100 es compatible con los controladores de las series FANUC 0i-D, 0i-F, 30i, 31i y 32i cuando se combina con un amplificador βi apropiado.La compatibilidad debe confirmarse antes de especificar este motor como un motor de reemplazo..

P5: ¿Cuál es la mejor manera de confirmar que una unidad que se vende es genuinamente nueva?Compruebe si el embalaje FANUC está sellado con etiquetas intactas, un eje que no muestre desgaste en la llave o el extremo del eje y un número de serie que no tenga registro de servicio o reparación previo.Un vendedor que pueda proporcionar documentación que confirme el origen de las nuevas existencias es una referencia razonable. Si el embalaje ha sido abierto o la documentación de origen no está disponible, pregunte antes de aceptar la unidad.
