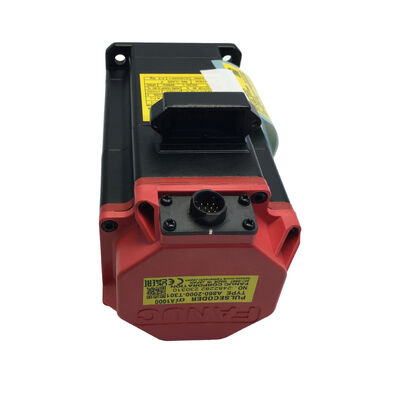

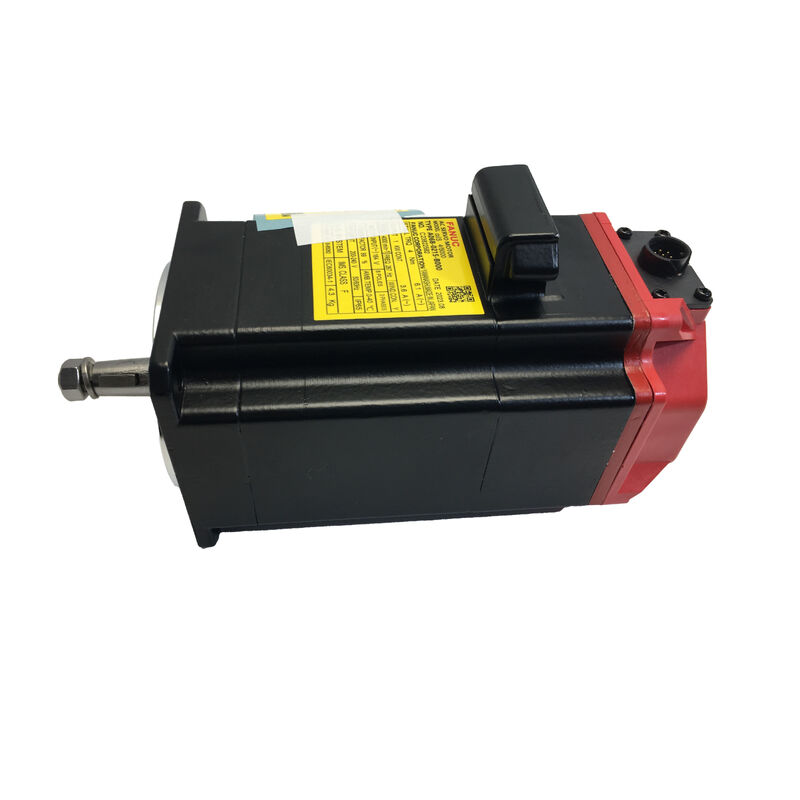

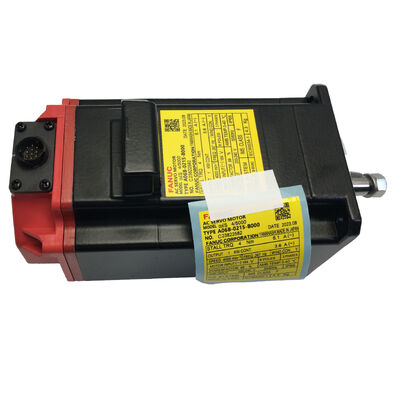

Motor de servocontrol AC Fanuc A06B-0215-B000

Serie βis · Sin freno · Motor servo compacto de alta precisión para control de avance de eje CNC

El motor que no llama la atención

El mejor motor servo en una máquina es aquel en el que dejas de pensar después de la instalación. Funciona. El eje mantiene la tolerancia. El acabado de la superficie es consistente. El error de seguimiento se mantiene plano durante todo el turno. Nadie abre el armario eléctrico para investigar, porque no hay nada que investigar.

Ese es el estándar que el Fanuc A06B-0215-B000 está diseñado para cumplir. Es un motor servo AC compacto de la serie βis sin freno integrado, configurado para aplicaciones de eje horizontal donde el sistema de accionamiento maneja el movimiento y el trabajo del motor es ejecutarlo con precisión, repetidamente y sin introducir variables que el controlador tenga que compensar.

Motor de cuadro pequeño. Carga de trabajo de alto ciclo. Largos intervalos de servicio. Esa combinación define dónde termina este motor, y es para lo que está optimizado el diseño βis.

Especificaciones

Qué se incluye en este motor que realmente importa

El encoder mantiene la posición sin ayuda. El encoder serial absoluto del A06B-0215-B000 retiene la posición del eje a través de ciclos de energía, paradas de emergencia y apagados imprevistos, sin batería de referencia, sin secuencia de referencia al arrancar. El controlador se despierta sabiendo dónde está el eje. En una máquina de alto ciclo que funciona tres turnos, eliminar la secuencia de referencia cada vez que la máquina se reinicia es un ahorro de tiempo real.

El sello del eje está clasificado para lo que los entornos de mecanizado realmente hacen. IP67 en el extremo del eje significa que el punto más vulnerable del motor, donde el eje giratorio sale de la carcasa, está sellado contra la inmersión en refrigerante, no solo contra salpicaduras. En un entorno de mecanizado activo donde el fluido de corte migra a cada grieta que puede encontrar, esa clasificación es la que previene la contaminación del encoder y el fallo prematuro de los rodamientos.

La ondulación de par se controla, no solo se especifica. Esto se nota más claramente en los pases de acabado lentos. Un motor con una salida de par inconsistente a baja velocidad produce irregularidades en la superficie que no se pueden ajustar con el CNC; provienen de la física del propio motor. La geometría del bobinado βis mantiene la entrega de par suave a las velocidades donde importa para el acabado de la superficie.

El comportamiento térmico es estable durante un turno, no solo al arrancar. La clase de aislamiento y la selección de rodamientos en la serie βis se eligen para operación continua. Un motor que funciona en equilibrio térmico durante todo el turno produce un comportamiento de eje consistente. Uno que se calienta y deriva gradualmente introduce errores de posicionamiento que son realmente difíciles de distinguir de otras variables de la máquina.

Sin freno significa una instalación más ligera y sencilla. En los ejes horizontales, el freno añade peso y cableado sin cumplir una función. La configuración B000 lo elimina. El motor es más fácil de manipular durante la instalación, el cableado del armario de accionamiento es más limpio y nada de la configuración está ahí sin una razón.

Dónde se instala este motor

El A06B-0215-B000 es un motor de cuadro pequeño. Su huella cabe donde las unidades servo más grandes no lo harían, y el encoder y la arquitectura de accionamiento de la serie βis significan que se integra en máquinas controladas por FANUC sin las preguntas de compatibilidad que vienen con alternativas no OEM.

En la práctica, aparece de manera más consistente en cuatro tipos de equipos. Tornos CNC compactos, donde el control de avance de los ejes X y Z necesita ser consistente en miles de piezas por turno y el encoder absoluto del motor evita la deriva de referencia entre lotes. Centros de mecanizado vertical pequeños, donde el espacio de instalación limitado hace que el cuadro compacto sea un requisito práctico en lugar de solo una preferencia. Centros de taladrado y roscado, que invierten la dirección del eje a alta frecuencia y necesitan una respuesta de par rápida sin error de posición acumulado entre ciclos. Y ejes auxiliares en máquinas multiproceso: mesas giratorias, cambiadores de herramientas, indexadores de palets, donde se requiere compatibilidad con el protocolo FANUC pero la aplicación no justifica el tamaño o el costo de una unidad de la serie αi.

El hilo común en todos ellos es una máquina que cicla continuamente, en un entorno que no es amable, con tolerancias que no dejan margen para que el motor sea una variable.

Una forma diferente de pensar en las decisiones de compra

La mayoría de las decisiones de compra de servomotores se basan primero en el precio. Eso es comprensible. También es donde el cálculo tiende a salir mal.

Una unidad reacondicionada a un precio más bajo no es el mismo producto que una nueva. El encoder tiene horas de funcionamiento. La precarga del rodamiento puede haberse desplazado. El aislamiento del bobinado ha pasado por ciclos térmicos que acortan la vida útil restante, no a cero, sino en algún punto de esa vida, de forma invisible. Nada de esto es detectable al recibirlo. La unidad se ve limpia, el eje gira libremente y el embalaje puede parecer lo suficientemente parecido al original como para ser convincente.

Donde se nota es más tarde: un aumento lento del error de seguimiento del eje durante meses, un rodamiento que comienza a generar ruido, una alarma del encoder que aparece y desaparece intermitentemente antes de volverse permanente. Todo ello rastreable hasta la condición inicial, nada de ello aparente el día de la compra.

Un nuevo A06B-0215-B000 tiene cero desgaste acumulado. Rodamientos en condición de fábrica. Un encoder que nunca ha funcionado. Garantía completa del OEM desde el primer día. Para un motor que se espera que funcione sin supervisión dentro de una máquina de producción durante varios años, esos no son beneficios abstractos.

Notas sobre instalación y cuidado a largo plazo

Antes de que el motor se acerque a la máquina, confirme que la capacidad del módulo amplificador βi coincide con la corriente nominal del motor. Esta comprobación lleva minutos y evita desajustes de clasificación que generan alarmas desde el primer encendido. Verifique también las dimensiones físicas y las posiciones de los conectores con el plano de montaje de la máquina antes de desembalar la unidad; descubrir un desajuste en la máquina cuesta más tiempo que descubrirlo en la etapa del plano.

Una vez instalado, el diagnóstico a monitorear es el error de seguimiento del eje a través de la pantalla CNC. Una tendencia ascendente lenta durante semanas, no una alarma repentina, sino una deriva gradual, es la firma temprana del desgaste del sello del cable del encoder en instalaciones expuestas a refrigerante. Abordarlo en esa etapa significa un reemplazo del cable. Esperar la alarma dura significa una parada de producción no planificada.

Para unidades almacenadas, las reglas son sencillas: 0-40 °C, menos del 75% de humedad relativa, sin condensación. Gire el eje manualmente cada seis meses para evitar la indentación de los rodamientos por carga de contacto estática. No desempaque hasta el día de la instalación.

Preguntas frecuentes

P1: ¿Existe una versión de este motor que incluya un freno integrado? Sí. Dentro de la serie βis, las variantes equipadas con freno comparten el mismo motor base pero incluyen un freno electromagnético integrado para aplicaciones de eje vertical. El A06B-0215-B000 no incluye freno y es la opción correcta para uso en eje horizontal. Si su aplicación implica un eje vertical o cualquier carga que deba sujetarse cuando se retira la energía, se debe especificar una variante equipada con freno en su lugar.

P2: ¿Qué hardware de accionamiento se requiere para el A06B-0215-B000? Este motor está diseñado para usarse con amplificadores servo de la serie FANUC βi SVU o βi SVM. El módulo amplificador debe tener una clasificación que coincida con la especificación de corriente del motor; este no es un detalle que se pueda aproximar. Confirme el par correcto antes de pedir cualquiera de los componentes.

P3: ¿Puede esto reemplazar un motor de la serie β anterior sin cambiar nada más? No sin un trabajo de verificación. La serie βis utiliza un protocolo de encoder serial actualizado en comparación con la serie β original, lo que generalmente requiere cambios de parámetros en el controlador CNC después de la instalación. Las ubicaciones físicas de los conectores también pueden diferir entre las generaciones de motores. Trátelo como un reemplazo guiado en lugar de un intercambio directo, y planifique una verificación de parámetros antes de la primera ejecución del eje.

P4: ¿Con qué sistemas CNC es compatible este motor? El A06B-0215-B000 es compatible con los controladores FANUC de las series 0i-D, 0i-F, 30i, 31i y 32i cuando se combina con un amplificador de la serie βi apropiado. La compatibilidad con generaciones de controladores fuera de este rango debe confirmarse antes de comprometerse con el motor como reemplazo.

P5: ¿Qué se debe verificar al comprar para confirmar que la unidad es genuinamente nueva? Busque el embalaje sellado de FANUC con etiquetas de autenticidad intactas, un eje sin desgaste ni corrosión en la chaveta y un número de serie sin historial de servicio o reparación previo en el sistema de FANUC. Un vendedor que pueda proporcionar documentación clara del origen del stock nuevo es una base razonable. Si el embalaje ya ha sido abierto o la información de origen no está disponible a pedido, solicite una aclaración antes de aceptar la unidad.
