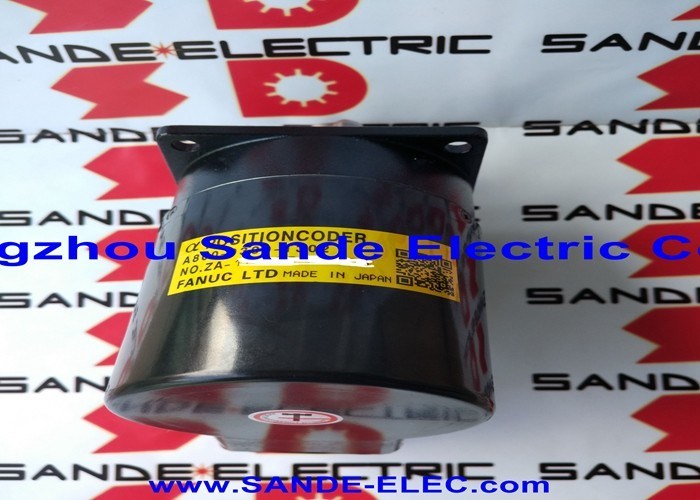

Fanuc A860-2109-T302 usado Alpha i Serie codificador de posición del eje, 10.000 rpm, 68mm Flange

Resumen del producto

Número de la parte:A860-2109-T302 Las condiciones de las ayudas se determinarán en el presente Reglamento.

También buscado como:La Comisión debe tener en cuenta los requisitos de la presente Directiva.

Tipo de producto:Codificador de posición del husillo de la serie Alpha i (codificador externo del husillo)Condición:Utilizado

Sustituciones / sustituciones:A860-0309-T302 Las autoridades de los Estados miembros

Clasificación:Fanuc Alpha i Serie de alta velocidad de retroalimentación del eje codificador de 10.000 RPM, 68mm Flange cuadrada, 50mm centro de perforación, 17-Pin conector integrado

Qué es realmente esta parte

Antes de hacer el pedido, hay que aclarar un punto: el A860-2109-T302 es uncodificador de posición del husillo- un codificador rotativo externo montado en el huso de la máquina para transmitir los datos de posición y velocidad al CNC Fanuc.Es una unidad de codificador independiente que se atornilla a la nariz del husillo o carcasa del husillo, se acopla directamente al eje del husillo a través del orificio central de 50 mm y transmite retroalimentación de rotación en tiempo real al sistema de accionamiento CNC a través de su conector de 17 pines.

Los codificadores de posición del husillo se utilizan en tornos CNC, centros de mecanizado y máquinas de varios ejes donde el CNC necesita una posición angular precisa del husillo para el tapping rígido,Control de contorno Cs (hasta eje C)Sin un codificador de husillo en funcionamiento, estas operaciones no están disponibles. el CNC no puede controlar la orientación del husillo o la posición angular, solo la velocidad.

El A860-2109-T302 es elReemplazo de la serie Alpha ipara el modelo anterior A860-0309-T302.Las dos partes son funcionalmente intercambiables en máquinas compatibles la más reciente A860-2109-T302 es la designación actual de producción de Fanuc para esta especificación de código de posición.

Especificaciones técnicas

Por qué importa la retroalimentación de la posición del eje

Un huso CNC sin retroalimentación de posición es un componente de un solo truco, puede ser comandado a una velocidad, y funcionará a esa velocidad,Pero el control no tiene idea de dónde está el eje del huso en un momento dadoEsta limitación excluye una parte significativa de lo que se espera que hagan las máquinas CNC modernas.

Accesorios para el transporte de mercancíasRequiere que el husillo mantenga una sincronización angular-lineal exacta con el eje Z durante el ciclo de golpe.el husillo debe girar a una velocidad que corresponda con precisión a la velocidad de alimentación y al paso del hiloEl codificador de posición del husillo proporciona la retroalimentación angular que hace posible esta sincronización.no está disponible el toque rígido y la máquina vuelve a los soportes de toque flotante con sus limitaciones inherentes de precisión de tono.

Cortar hilos en torno— single-point threading — depends on the spindle position coder identifying a reference angular position (the thread-start pulse) each revolution so the cutting tool engages at exactly the same angular position every passLos hilos de arranque múltiple y los hilos de acme o contrafuertes de precisión requieren esta sincronización a través de múltiples pases.El A860-2109-T302 proporciona la referencia de posición por revolución que el CNC utiliza para esta función.

Cs control de contornoEl eje C de un eje C controlado para las operaciones de fresado y contorno en centros de torneado y máquinas multitarea requiere que el eje se comporte como un eje servo.La posición angular debe ser ordenadaUn sensor de velocidad no es suficiente; se requiere retroalimentación de posición a resolución servo-huso.El codificador de posición del husillo cierra la brecha entre el accionamiento del husillo y el motor de interpolación del eje de CNC.

En el10Velocidad máxima de 1000 rpm, el A860-2109-T302 cubre todo el rango de velocidades de los husillos de centros de mecanizado y centros de torneado de alto rendimiento.La mayoría de los husillos CNC de producción que utilizan un codificador de posición externo de este tipo operan a velocidades máximas entre 6El A860-2109-T302 se encuentra cómodamente dentro de este rango, proporcionando datos de retroalimentación válidos de contorno del eje C a baja velocidad a casi cero rpm a través de la eliminación de metal a máxima velocidad.

Condición utilizada Que significa esto aquí

Este A860-2109-T302 es unUnidad utilizadaEsto se dice claramente porque es importante cuando el componente en cuestión proporciona retroalimentación a un husillo CNC del que dependen la precisión de roscado y punzamiento.

Los codificadores de husillo usados tienen un lugar válido en el mercado de repuestos.No hay un mecanismo de desgaste en un codificador que funcione correctamente que degrade su resolución o precisión con el tiempoLos encoders usados tienen problemas físicos: contaminación en el disco óptico, cojinetes dañados, pines de conexión doblados o corroídos, carcasa agrietada por impacto,o cable dañado y conector de flexión repetidaEstas son condiciones inspectables.

Un A860-2109-T302 usado que ha sido inspeccionado para el estado del disco, la integridad del conector y la sensación del rodamiento y que no muestra evidencia de ingreso de refrigerante en la sección óptica,es una unidad funcional capaz de proporcionar la misma precisión de retroalimentación que una nuevaPara una máquina que está fuera de servicio y necesita un codificador de husillo para volver a la producción, sin el tiempo de entrega y el costo de una nueva unidad, una buena A860-2109-T302 usada es la solución práctica.

Los compradores que necesitan seguridad de horas acumuladas cero deben especificar una nueva unidad.y que tengan la capacidad técnica para verificar la función en la puesta en marcha, encontrará una unidad usada totalmente apropiada.

A860-2109-T302 vs A860-0309-T302: Explicación de la superación del período de sesiones

ElA860-0309-T302 Las autoridades de los Estados miembrosis the older designation for the same position coder specification — the part number that appears in the original machine documentation and parts lists for machines built when the original alpha series was currentEl.A860-2109-T302 Las condiciones de las ayudas se determinarán en el presente Reglamento.es la designación de producción actual de Fanuc, lanzada como parte de la actualización de la serie de codificadores Alpha i.

Las dos partes soncon una capacidad de producción de más de 300 kWSi la documentación de la máquina requiere un A860-0309-T302, el A860-2109-T302 es el reemplazo correcto.El diámetro de la tubería central es de 50 mm)No se requieren cambios de parámetros o modificaciones de cableado al sustituir A860-2109-T302 por A860-0309-T302.

Esta sustitución es la razón por la que el A860-2109-T302 aparece en las búsquedas para ambos números de piezas ­ cubre la base instalada de máquinas originalmente especificadas con cualquiera de las designaciones.

Instalación e integración

El A860-2109-T302 se monta en el husillo a través delFlanca con patrón de perno cuadrado de 68 mmy parejas para el eje del husillo a través de la50 mm de diámetro centralEn la mayor parte de las máquinas, un elemento de acoplamiento, típicamente un fuelle o un acoplamiento flexible de tipo disco, conecta el conducto del codificador con el registro del eje del husillo.que se adapta a pequeñas desalineaciones angulares y axiales mientras transmite el movimiento de rotación con precisiónEl diseño del acoplamiento es importante: una conexión rígida en un eje con cualquier salida impondrá una carga cíclica a los rodamientos del codificador y acortará su vida útil.

ElConector integrado de 17 pinesacepta el cable codificador estándar Fanuc Alpha i.El enrutamiento del cable debe evitar curvas afiladas cerca del cuerpo del conector y debe estar asegurado para que el cable no se flexione con cada ciclo de inicio-parada del husilloEl sellamiento del conector debe comprobarse en la instalación. El entorno del husillo suele incluir niebla de refrigerante, y un sellamiento del conector con fugas permite que la contaminación llegue a los pines con el tiempo.

Después de la instalación, verifique la función del codificador del husillo con las pantallas de diagnóstico del husillo del Fanuc CNC antes de ejecutar la producción.Confirmar que el recuento de retroalimentación de la posición aumenta correctamente como el husillo gira en ambas direccionesEn los sistemas en los que el eje Cs o el toque rígido se hayan desactivado debido a un codificador defectuoso,volver a habilitar esas funciones en los parámetros CNC según la documentación de puesta en marcha del fabricante de la máquina..

Sistemas y amplificadores CNC compatibles

El A860-2109-T302 está diseñado para la integración conLos amplificadores de eje de la serie Fanuc αi (αiSP)y es compatible conLas series Fanuc CNC 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32iEs el codificador de posición del eje estándar para máquinas que ejecutan accionamientos de eje Fanuc αi donde se requiere retroalimentación externa del eje.

No todas las máquinas controladas por Fanuc requieren un codificador de eje externo algunas configuraciones de motor de eje utilizan un codificador integrado en el propio motor de eje.retroalimentación de la posición del husillo montado en el exterior, donde el codificador está separado del motor del eje y se acopla directamente al eje del eje. Si la máquina no dispone actualmente de un codificador externo y no se requieren funciones de posicionamiento del eje,no se necesita ningún codificador de posiciónSi se requiere un tapping rígido, sincronización de corte de hilo o control de contorno Cs y la máquina fue diseñada para un codificador externo, la A860-2109-T302 es la pieza.

Aplicaciones típicas

Centros de torneado CNC para el corte de hilos y el tapping rígido.Ciclos de corte de hilos en punto único y de punción rígida en tornos CNC y centros de torneado controlados por sistemas Fanuc αi,donde el codificador de posición del husillo proporciona la referencia por revolución y los datos de posición angular el CNC interpola contra el movimiento del eje Z.

En el centro de mecanizado, el tapping es rígido.Ciclos de manipulación sincronizados en centros de mecanizado verticales y horizontales en los que el A860-2109-T302 está montado externamente en el husillo para proporcionar la retroalimentación de posición que requiere el manipulación rígida.Elimina la necesidad de tensión-compresión de los tenedores del grifo y ofrece un control de profundidad del hilo más consistente.

Control del eje Cs de la máquina multitarea y del centro de la fábrica de torneos.Operaciones de contorno del eje C del husillo en centros de tornos y máquinas multitarea, en las que el husillo está interpolado como eje giratorio controlado para fresado, perforación,y contorno en posiciones fuera del centroRequiere la retroalimentación de la posición del husillo a resolución de servo, la función que proporciona el A860-2109-T302.

Espinillos de centros de mecanizado de alta velocidad.la retroalimentación de la posición del husillo en centros de mecanizado con velocidades del husillo de hasta 10.000 rpm,donde la velocidad nominal del codificador coincide con el rango de funcionamiento completo del husillo y proporciona datos de retroalimentación válidos a través de la envolvente de velocidad completa.

Preguntas frecuentes

P1: ¿El A860-2109-T302 es un servomotor o un codificador?

Es uncodificador externo de la posición del husillo (codificador)No es un servomotor, es un dispositivo de retroalimentación rotativo independiente que se monta en el huso de la máquina y envía datos de posición angular y velocidad al CNC de Fanuc a través del amplificador del huso αi.Se utiliza para permitir el tapping rígidoEl prefijo A860 en los números de piezas de Fanuc identifica consistentemente los dispositivos de codificación y retroalimentación.no motores (que llevan el prefijo A06B).

P2: ¿Sustituirá el A860-2109-T302 directamente al A860-0309-T302 más antiguo?

Sí ¢ el A860-2109-T302 es el sucesor actual de la serie Alpha i del A860-0309-T302 y es unsustitución funcional directaLas dimensiones de montaje (68 mm de brida cuadrada, ancho de 50 mm), el tipo de conector (17 pines) y la interfaz CNC son idénticas.No se requieren cambios de cableado ni modificaciones de parámetros al sustituir A860-2109-T302 por A860-0309-T302.Si la lista de piezas de su máquina muestra A860-0309-T302, pida la A860-2109-T302 con confianza.

P3: ¿Qué funciones de CNC se vuelven indisponibles cuando este codificador falla?

Un A860-2109-T302 fallido o perdido desactiva cualquier función CNC que requiera retroalimentación de la posición angular del husillo.el control del contorno de las líneas y el control de las líneas de las líneas.El funcionamiento del eje con velocidad única (corte de RPM constante) generalmente no se ve afectado, ya que esa función utiliza la retroalimentación de velocidad del propio amplificador del eje,no el codificador de posición externo.

P4: ¿La compra de un codificador usado conlleva un riesgo adicional en comparación con una unidad nueva?

Los codificadores ópticos rotativos no se desgastan en el uso normal ̇ lo que falla es el daño físico: disco óptico contaminado, falla del rodamiento por desalineación,o corrosión de los conectores por exposición al refrigeranteUn codificador usado que ha sido inspeccionado y muestra ninguna de estas condiciones funcionará de manera idéntica a una nueva.El enfoque práctico es verificar la función inmediatamente después de la instalación utilizando la pantalla de diagnóstico del eje CNC antes de volver a la máquina a la producciónSi el codificador no responde correctamente, el problema es visible inmediatamente y la unidad puede ser devuelta o cambiada.

P5: ¿El A860-2109-T302 funciona con todos los controladores CNC de Fanuc?

Es compatible conLos demás aparatos para la fabricación de la partida 8402y las plataformas CNC con las que se ejecutan en las series 0i-D/F, 16i, 18i, 21i, 30i, 31i y 32i. No es compatible con los amplificadores originales de la serie α (no i) ni con las unidades de husillo de la serie Fanuc β,que utilizan diferentes protocolos de interfaz de codificadorAntes de ordenar, confirme que el amplificador de husillo de la máquina es una unidad αiSP y que el cableado existente es el cable estándar de codificación Alpha i de 17 pines.
