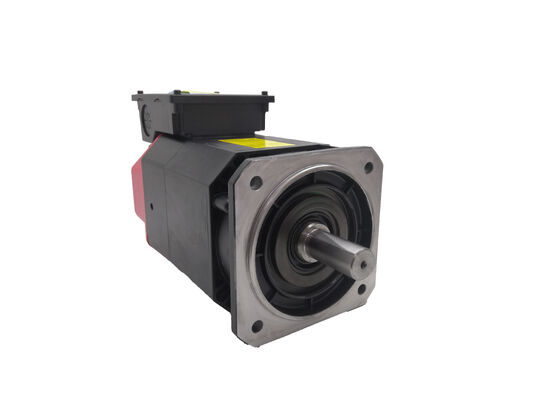

Fanuc A06B-1420-B900#F321 αiI 1/24.000 Motor de husillo de CA incorporado, 24,000 RPM Configuración especial

Resumen del producto

Número de la parte:El número de datos que deben ser recogidos en el documento de identificación de la empresa.

También buscado como:El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.

Modelo del motor:- ¿Qué es eso?000

Tipo de vehículo:Motor de husillo de CA incorporado (BM) Configuración especial

Clasificación:Fanuc Alfa i Serie Motor de eje de alta velocidad integrado 24,000 RPM Velocidad máxima, montado en brida, taladro liso, interfaz de codificador trasero, amplificador αiSP Compatible

Qué es realmente este motor

Antes de ordenar, este punto debe estar claro:A06B-1420-B900#F321 no es un servomotor de CA convencionalde tipo que se monta externamente y se conecta a un husillo de la máquina mediante un acoplamiento o una correa.motor de eje incorporado- un conjunto sin marco de estator y rotor que se integra directamente dentro de la carcasa del cartucho del husillo durante la fabricación original de la máquina.El eje del husillo y el rotor del motor son el mismo componenteEl husillo de la máquinaesel eje del motor.

Este diseño, a veces llamado huso motorizado o huso-motor integrado, elimina todos los elementos mecánicos que se encuentran entre un motor convencional y la herramienta de corte: no hay acoplamiento, no hay correa, no hayno hay etapa de engranaje intermediaEl resultado es un huso que puede funcionar a velocidades que los sistemas de accionamiento mecánico no pueden alcanzar físicamente, sin vibraciones introducidas por correas o acoplamientos,y con una dinámica de rotación determinada enteramente por el diseño del rodamiento del husillo y las características propias del motor.

El A06B-1420-B900 # F321 es el conjunto de motor específico incorporado en el corazón de uno de esos cartuchos de husillo, calificado para24Velocidad máxima de 1000 rpm.

Especificaciones técnicas

24,000 RPM: El caso de ingeniería para un motor incorporado

A esa velocidad, los elementos mecánicos de una transmisión ­cinturones,las poleas, acoplamientos, cojinetes intermedios generan calor, vibración y fuerzas de desequilibrio que limitan la velocidad alcanzable o destruyen la transmisión en poco tiempo.000 rpm requiere un enfoque diferente: poner el motor dentro del husillo y quitar la transmisión por completo.

Eso es exactamente lo que hace el A06B-1420-B900#F321. integrado directamente en el cartucho del eje, el enrollamiento del estator se enrolla en la carcasa del eje,y el rotor está presionado o encogido en el eje del husilloCuando el amplificador activa el campo del estator, el eje y todo lo que está conectado a él, incluido el soporte de herramientas y la herramienta de corte, giran directamente en respuesta.No hay vibraciones producidas por las variaciones de tensión de la cintaNo hay resonancia por la rigidez de torsión del acoplamiento, sólo el husillo, el soporte del rodamiento y el campo motor.

El resultado práctico para el mecanizado es significativo.Las velocidades de superficie que requerirían cortadores poco prácticos a velocidades de husillo convencionales se vuelven disponibles con una máquina compacta., herramientas de alta precisión, molinos de extremos de nariz de bolas de pequeño diámetro en el acero de matrices y moldes, operaciones de acabado de aleaciones de aluminio, perforación de PCB,y el contorno de detalles finos en materiales duros todos se benefician de la combinación de alta velocidad y la rotación libre de vibraciones que un motor incorporado proporciona.

La configuración especial #F321

Elel sufijo #F321Identifica esta unidad como unaconfiguración especial de fábricadel motor incorporado A06B-1420-B900 ?? distinto de la variante estándar #0321 que aparece en el catálogo regular de Fanuc.

En la convención de nombramiento del motor de husillo incorporado de Fanuc, los dígitos del sufijo codifican la configuración física del conjunto del motor: geometría de la brida, interfaz de perforación, posición de montaje del codificador,y opciones especialesEl #F321 es una fabricación especial, fabricada según las especificaciones de diseño del cartucho del eje de un fabricante de máquinas específico.la disposición de montaje del codificador, y la geometría del paso del agua de enfriamiento coinciden con un diseño específico del cartucho del husillo.

Esto tiene implicaciones prácticas directas:el A06B-1420-B900#F321 no es un reemplazo universal para ningún motor incorporado que funcione a 24.000 rpmEs el reemplazo correcto específicamente para el cartucho de husillo para el que fue diseñado originalmente.Las dimensiones físicas deben coincidir con un motor incorporado que no encaje en el diámetro del estator de la carcasa del husillo, o cuyo orificio del rotor no acepte el eje del husillo, no puede instalarse independientemente de la compatibilidad de velocidad nominal.

Siempre confirme que el número de pieza es exacto #F321 y #0321 y #F621 son conjuntos físicos diferentes, aunque comparten la misma clasificación de velocidad y la designación del modelo base.

Reemplazo de motor incorporado: qué implica

Reemplazar un motor de husillo incorporado es un trabajo fundamentalmente diferente de cambiar un servomotor montado externamente.no hay sujetadores de pie para desmontarEl estator y el rotor de un motor incorporado forman parte de la estructura del cartucho del huso.

Un proceso de sustitución típico en una máquina con este motor implica:

Retiro del cartucho por husillo.El conjunto entero del husillo, el rotor, el estator y todas las conexiones de refrigeración y sensores asociados, se extrae de la máquina como una unidad.Este es un desmontaje de precisión que requiere herramientas correctas y valores de par documentados.

Reconstruir el eje.El enrollamiento del estator o el conjunto del rotor averiado se presiona o extrae de la carcasa del husillo,y el nuevo estator A06B-1420-B900#F321 está instalado en la carcasa con el ajuste y la alineación correctos de la interferenciaEl reemplazo de rodamientos es una práctica estándar durante cualquier reconstrucción del husillo. Los rodamientos son componentes de precisión y no se reutilizan cuando se desmonta un husillo.

Verificación dinámica del equilibrio.Después de volver a ensamblar, el husillo está dinámicamente equilibrado. A 24.000 rpm, cualquier desequilibrio residual crea fuerzas y vibraciones que exceden las cargas nominales del rodamiento y comprometen el rendimiento de corte.El saldo no puede saltarse o aplazarse..

Alineación del codificador.La interfaz del codificador trasero debe estar alineada a las especificaciones después del reensamblaje.

Para la mayoría de los usuarios, la reconstrucción del husillo con un motor incorporado es un trabajo para una instalación de servicio de husillo calificada, no un trabajo de mantenimiento en el taller.el requisito de equilibrio, y la alineación del codificador todos los equipos de demanda y el control de procesos que los talleres de mantenimiento general no suelen tener.

Compatibilidad del amplificador y CNC

El A06B-1420-B900#F321 requiere unaamplificador de la serie Fanuc αiSP (Alpha i Spindle)- el módulo de accionamiento por husillo de un armario de accionamiento de la serie Fanuc αi. La clasificación específica del módulo de amplificador debe corresponder a la clase de potencia del motor; el αiI 1/24,000 en este nivel de salida con la unidad αiSP adecuada para la configuración de accionamiento de la máquina.

Las plataformas CNC compatibles incluyen:Las series Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32iEl motor no es compatible con los amplificadores de husillo originales de la serie α (no i), que utilizan una interfaz de accionamiento y una arquitectura de control diferentes.

Las referencias cruzadasA04B-0099-H062#24K: el número de unidadidentifies the associated cable or interface kit for this motor's specific connector and encoder configuration — confirm this reference with the machine's electrical documentation when sourcing associated wiring components.

Plataformas de máquinas típicas

El A06B-1420-B900#F321 fue diseñado en cartuchos de husillo específicos de máquinas herramienta que funcionan en sistemas de control Fanuc αi. Las categorías de máquinas que utilizan husillos incorporados de 24,000 rpm de este tipo incluyen:

Centros de mecanizado vertical de alta velocidad para matrices y moldes.VMC de 3 y 5 ejes diseñados para el acabado de metales duros y el mecanizado de contornos complejos en acero herramienta y materiales endurecidos, donde 24,000 rpm permite un corte eficaz con cortadores de nariz y radio de bolas de pequeño diámetro a velocidades de superficie productivas.

Máquinas de perforación y extracción de alta velocidad.Centros de perforación y plataformas de mecanizado de alto ciclo para aleaciones de aluminio y piezas no ferrosas, donde 24,000 rpm proporciona la velocidad del husillo necesaria para ejecutar taladros de pequeño diámetro y grifos en sus parámetros de corte óptimos sin penalizaciones de tiempo de ciclo.

Centros de mecanizado de grafito y compuestos.Máquinas diseñadas para el mecanizado de electrodos de grafito (herramientas EDM), recorte de fibra de carbono y acabado de piezas compuestas,donde la alta velocidad del husillo combinada con profundidades de corte ligeras produce acabados superficiales finos en materiales que responden a la alta velocidad superficial.

Plataformas de mecanizado multieje de precisión.5-axis machining centres and compound machining systems where the integral spindle motor's compact design and absence of transmission elements allows smaller machine footprint and better access to complex workpiece geometry.

Preguntas frecuentes

P1: ¿Este es un servomotor estándar o algo diferente?

El A06B-1420-B900#F321 es unmotor de eje de CA incorporado (integrado)- no es un servomotor convencional montado en el exterior, sino un conjunto de estatores y rotores sin marco diseñado para instalarse dentro de una carcasa de husillo,donde el rotor está montado directamente en el eje del husilloNo hay características de eje externo, cara de brida o montaje de pie como en un servomotor estándar. El reemplazo requiere el desmontaje del husillo por una instalación de servicio de husillos calificada,No es un cambio de motor estándar..

P2: ¿La variante #F321 se ajusta a todas las aplicaciones de husillo Fanuc de 24.000 rpm?

No, el#F321 es una configuración especial de fábricacon diámetro exterior específico del estator, dimensiones del orificio del rotor, geometría del pasaje de enfriamiento y montaje del codificador que coinciden con un diseño particular del cartucho del husillo..Siempre confirme el número exacto de la pieza, específicamente el sufijo completo, que coincide con el motor fallido antes de ordenar.Un motor incorporado que no coincida con la geometría de la carcasa del husillo físicamente no se puede instalar.

P3: ¿Qué amplificador Fanuc es compatible con este motor?

El A06B-1420-B900#F321 requiere unaamplificador de eje de la serie Fanuc αiSP- el módulo de accionamiento por husillo utilizado en los armarios de accionamiento de la serie Fanuc αi.Las series Fanuc CNC 0i, 15i, 16i, 18i, 21i, 30i y 31ino es compatible con las unidades de eje originales de la serie α (no i).Verificar que los parámetros del amplificador para el tipo de motor y la velocidad máxima coinciden con el αiI 1/24Es una especificación.

P4: ¿Se puede reparar este motor en lugar de reemplazarlo?

Sí, el A06B-1420-B900#F321 es una unidad reparable, y las instalaciones de reparación de motores de husillo Fanuc calificadas ofrecen servicios de rebobinado y reconstrucción para estátores y conjuntos de rotores fallidos.La reparación es a menudo el camino más rentable para un motor que ha sufrido un fallo de enrollamiento o daños en el rodamientoLos programas de intercambio de núcleos también están disponibles en algunos proveedores, donde una unidad defectuosa se envía como un crédito de núcleo contra un reemplazo reconstruido.Los plazos de reparación varían en función de la naturaleza de la avería y de la disponibilidad de piezas para máquinas con horarios de producción que no pueden absorber un largo tiempo de inactividad, disponer de una unidad de intercambio probada paralelamente al envío del motor averiado para su reparación es una estrategia práctica de reducción de riesgos.

P5: ¿Por qué es necesaria una comprobación del equilibrio dinámico después de instalar un motor incorporado?

A 24.000 rpm, incluso pequeños desequilibrios de masa en el conjunto giratorio crean fuerzas centrífugas significativas.La relación entre el desequilibrio y la fuerza no es lineal con la velocidad, un desequilibrio residual que no causaría ningún efecto notable en 3Estas fuerzas cargan los rodamientos del husillo cíclicamente, aceleran la fatiga,producen vibraciones que aparecen directamente en la superficie de mecanizado, y puede causar fallas en el rodamiento en un tiempo mucho más corto que la vida normal del rodamiento.El equilibrio no es opcional después de la reconstrucción de un husillo. Es un paso de puesta en marcha obligatorio que determina directamente cuánto durará el husillo reconstruido y qué tan bien cortará..
