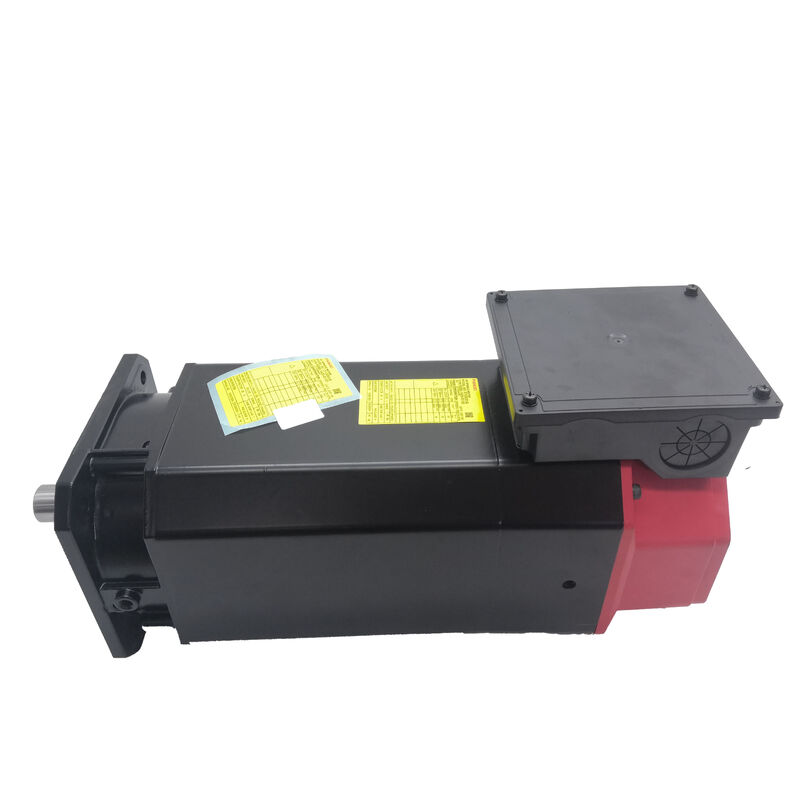

El motor de huso de corriente alterna Fanuc A06B-1401-B105 αi 0,5/10,000, montaje de brida, eje liso, sensor IMZ

Resumen del producto

Número de la parte:A06B-1401-B105 El número de unidades de producción

También buscado como:El número de unidades de producción y el número de unidades de producción se determinarán en función de las características de las unidades de producción y de las condiciones de producción.

Modelo del motor:αi 0,5/10,000

Clasificación:Fanuc Alfa i Serie Motor de eje de corriente alterna de 0.5 kW, 10.000 RPM Velocidad máxima, montaje de brida, eje liso recto, sensor magnético IMZ incorporado, sin freno

Especificaciones técnicas

El más pequeño de la familia αi Spindle y la elección correcta para un trabajo específico

En el0.5 kW y 10.000 rpm, el A06B-1401-B105 se encuentra en el extremo compacto de la gama de motores de eje de CA αi de Fanuc.No se trata de un motor para el corte grueso en gran tamaño o para el corte interrumpido en material duro, y nunca fue concebido paraEste motor fue diseñado para máquinas herramienta donde la envolvente del husillo es físicamente pequeña, la pieza de trabajo y la herramienta son igualmente compactas,y la capacidad de alcanzar y mantener la alta velocidad importa más que la salida de par bruto.

Centros de perforación para la manipulación de piezas de trabajo de aleación de aluminio, centros de mecanizado de pequeño formato para componentes electrónicos y de hardware de precisión, tornos CNC compactos en la clase de oscilación 100 ∼ 200 mm,y máquinas especializadas para la perforación de PCB y el trabajo de micro características están exactamente donde el αi 0A 10.000 rpm, un taladro de 1 mm de diámetro se ejecuta a la velocidad de la superficie que demanda la perforación no ferrosa.el consumo de energía es lo suficientemente modesto como para que el diseño eléctrico de la máquina no necesite acomodar un presupuesto de energía de husillo pesado en la parte superior de la potencia del eje de servo.

El punto clave es la proporcionalidad:el A06B-1401-B105 no es un motor no especificado montado para ahorrar costes es el motor de husillo de tamaño correcto para una clase específica de máquina herramienta donde la pieza de trabajo, la herramienta y el proceso de producción se ajustan a la ventana de funcionamiento de 0,5 kW / 10.000 rpm.Forzar un motor de husillo más grande en el mismo paquete de la máquina no mejoraría el rendimiento de corte para las cargas que realmente ve la máquinaAumentaría la carga térmica, el peso del motor, la capacidad del amplificador y el presupuesto de potencia del gabinete sin proporcionar un par adicional útil en las condiciones de funcionamiento para las que la máquina fue diseñada.

Sensor IMZ: Pulso magnético Z incorporado para orientación y toque rígido

ElEl IMZLa designación en la descripción del A06B-1401-B105 identifica una de las características más significativas del motor desde el punto de vista operativo:sensor de pulso Z magnético integrado incorporadose instalarán en el interior de la carrocería del motor.

Para entender por qué esto es importante, considere lo que sucede durante un ciclo de toque rígido. El CNC ordena al husillo girar a una velocidad sincronizada con la velocidad de alimentación del eje Z.con la anchura del hilo que define la relación exacta de la revolución del husillo con el avance linealCuando el grifo penetra en el material y alcanza la profundidad programada, el husillo debe invertirse de nuevo a una velocidad sincronizada con precisión sin flotar o resbalar en el grifo.Cualquier error de posición angular durante esta inversión produce un hilo roto o malformado, o un grifo roto.

Para lograr este nivel de sincronización de husillo a alimentación, el CNC debe conocer la posición angular del husillo continuamente durante todo el ciclo, no solo su velocidad.El sensor IMZ proporciona un pulso de referencia una vez por revolución en una posición angular precisa el impulso magnético Z que el Fanuc CNC utiliza para sincronizar el husillo con el eje linealSin esta referencia, el tapping rígido no está disponible y la máquina debe utilizar soportes flotantes de grifo, sacrificando la consistencia de la profundidad del hilo y la precisión del tono.

Orientación del husilloCuando el CNC ordena al husillo que se detenga en una posición angular específica para el cambio de herramienta, para la carga de la pieza en posición,o para las operaciones en el eje C, el sensor IMZ es el que permite al sistema de accionamiento identificar y fijar esa posición angularEn los pequeños centros de mecanizado donde los cambios automáticos de herramientas ocurren decenas de veces por turno, la orientación fiable del husillo es una función crítica para la producción.

La integración del sensor IMZ en el interior del cuerpo del motor en lugar de un dispositivo independiente montado en el exterior es una ventaja del envase: no hay cabeza de sensor externa para alinearse,sin cable de codificación separado que conecte a un dispositivo montado remotamente, sin acoplamiento mecánico entre el sensor y el eje para introducir cualquier error angular entre la posición real del eje y lo que informa el sensor.

Montura de la brida y eje liso: Configuración estándar para trenes de accionamiento por husillo pequeños

Elmontaje de las bridasde la norma A06B-1401-B105 permite que el motor se enrosque directamente a la carcasa del eje o a la cara del soporte de accionamiento de la máquina,posicionamiento del eje del motor en una alineación axial y radial precisa con la entrada del accionamiento del husillo sin necesidad de pies de montaje ajustables o alineación de la placa baseEn las pequeñas máquinas-herramienta donde el espacio es limitado y el motor se sitúa cerca o dentro de la estructura de la máquina, el montaje de bridas es el enfoque estándar.

Eleje liso recto (SLK sin llave)transmite el par al tren motriz del husillo a través de un nodo de acoplamiento sujetado por fricción. A 0,5 kW, el par transmitido a través del acoplamiento es modesto,y un acoplamiento de abrazadera de cubo dividido adecuadamente especificado proporciona una transmisión de par confiable sin las concentraciones de tensión que las llaves introducen en diámetros de eje pequeñosEl eje suave también facilita el acoplamiento y la extracción durante el servicio sin la necesidad de manejar y almacenar una llave que coincida y mantener la llave limpia e intacta.

Para las máquinas cuyo diseño de accionamiento requiere un eje con llaveA06B-1401-B155 El número de unidades de producción y el número de unidades de producciónes la variante de eje con llave dentro de la misma familia αi 0,5/10.000. El par, la velocidad, el sensor y el montaje son idénticos; solo la configuración del eje difiere.Confirmar el tipo de eje en el motor fallido antes de ordenar un reemplazo.

Compatibilidad del amplificador y CNC

El A06B-1401-B105 funciona conLos amplificadores de eje de la serie Fanuc αi (αiSP)A 0,5 kW, las unidades αiSP 2.2 o las unidades αiSP 1.5 compactas dentro del rango de amplificadores αi son el emparejamiento adecuado dependiendo de la configuración específica de la máquina.El motor se conecta al amplificador a través del conjunto de cable de señal y energía del motor de eje Fanuc αi estándar.

Las plataformas CNC compatibles incluyen:Las series Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32iEl motor no es compatible con los amplificadores de husillo originales de la serie α (no i), que utilizan una interfaz de accionamiento del motor diferente, ni con los husillos de accionamiento de la serie Fanuc β (beta).

Cuando se instale este motor de repuesto en una máquina que tenga el mismo modelo en servicio, se comprobará que los parámetros del eje de CNC ¢ código de tipo del motor, ajuste de la velocidad máxima,y los parámetros del coeficiente de transmisión corresponden a αi 0.5/10.000 especificación antes de volver a la máquina a la producción. Una falta de coincidencia de parámetros en un motor de eje puede producir errores de velocidad, fallas del amplificador,o un comportamiento incorrecto de orientación del husillo que no refleje ningún fallo mecánico en el propio motor..

Serie A06B-1401: Variantes a primera vista

La serie A06B-1401 cubre el motor αi 0,5/10.000 en varias configuraciones de eje y sensor.Es esencial saber qué variante se instala en la máquina antes de pedirlo el tipo de eje equivocado requiere un hardware de acoplamiento diferente y, en algunas configuraciones, un cableado de sensor diferente.

El B105 es la línea de base sin frenos, eje suave, IMZ-equipped configuration — the most common variant for small machining centres and drill-tap machines where no gravity-load holding requirement exists and the coupling design uses a smooth bore clamp hub.

Aplicaciones típicas

Centros de perforación CNC compactos.Centros de mecanizado por perforación de pequeño formato que manejan aleación de aluminio, latón y plásticos de ingeniería a altas velocidades de husillo, donde 10,000 rpm permite un corte productivo con herramientas de pequeño diámetro y el sensor IMZ admite el corte rígido sin soportes flotantes.

Centros de mecanizado CNC de precisión para electrónica y micro componentes.VMC que producen componentes de hardware de precisión, cuerpos de conectores y carcasas electrónicas en las que la envolvente de la pieza de trabajo y los diámetros de las herramientas se ajusten al rango de velocidad y potencia αi 0,5/10.000;y los requisitos de acabado de la superficie se benefician de una alta velocidad del husillo con baja vibración.

Los pequeños tornos CNC.Centros de giro compactos de la clase de oscilación 100×200 mm, en los que el eje es accionado por un motor de eje αi externo,el sensor IMZ proporciona retroalimentación de posición para el toque rígido en el eje Y (si está instalado), y 10.000 rpm soporta una alta velocidad de superficie en piezas de pequeño diámetro.

Máquinas de perforación de PCB y plataformas de micro mecanizado.Equipo CNC especializado para perforación a través de hoyos de PCB, micro fresado y grabado de características finas donde los diámetros de herramientas pequeñas y los requisitos exigentes de velocidad de superficie hacen 10,La velocidad del eje no es sólo útil sino necesaria..

Reemplazo de máquinas que funcionan actualmente en A06B-1401-B105.Cualquier máquina controlada por Fanuc αi que haya sido construida originalmente alrededor de la αi 0,5/10,000 motor de eje liso cuando el motor instalado ha fallado y requiere un reemplazo igual para restablecer la producción.

Preguntas frecuentes

P1: ¿Qué hace realmente la función IMZ en este motor en la práctica?

El IMZ es unun sensor de pulso Z magnético incorporadoEl Fanuc CNC utiliza este pulso para dos funciones clave:Aplicación de las normas de la presente Directiva- sincronización de la rotación del husillo con la alimentación del eje Z durante un ciclo de rodaje, de modo que el paso del hilo se controle mecánicamente en lugar de depender de un soporte flotante para el grifoorientación del eje- el frenado y mantenimiento del husillo en una posición angular comandada para cambios de herramientas o operaciones en el eje C. Sin una señal IMZ funcional,No se dispone de un sistema de conexión rígida y de orientación del husillo en máquinas compatibles..

P2: ¿Tiene el eje B105 un eje diferente al B155? ¿Y tiene importancia para su sustitución?

Sí, es importante.B105 tiene un eje liso y recto sin llave (SLK); elB155 tiene un eje con llave. el eje de acoplamiento en el accionamiento del husillo de la máquina se ajusta a un tipo de eje específico un eje de abrazadera de broca lisa no se enganchará correctamente en un eje de llave,y un hueco del cubo con llave no encajará correctamente en un eje liso sin la llave correspondiente. Siempre confirme el tipo de eje en el motor original antes de pedir. Si el motor que se reemplaza es un B105, pedir un B105; si es un B155, pedir un B155.

P3: ¿Qué amplificador de eje Fanuc se combina con el A06B-1401-B105?

Este motor requiere uncon una capacidad de transmisión superior a 100 W,. a 0,5 kW, el módulo αiSP adecuado para la clase de potencia de este motor debe especificarse en la documentación eléctrica del fabricante de la máquina.Las series Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i y 31iEl motor no es compatible con las unidades de eje original de la serie α (no i) ni con los amplificadores de eje de la serie Fanuc β, que utilizan interfaces y estructuras de parámetros diferentes.

P4: ¿Se requiere un intercambio de núcleo al ordenar esta pieza?

Muchos distribuidores e instalaciones de servicio que ofrecen el A06B-1401-B105 operan en un sistema de intercambio debase de intercambio básico¢ lo que significa que una unidad fallida reconstruible debe devolverse como condición de la transacción, o se aplicará un cargo básico adicional.Esta política permite al proveedor mantener un stock de reconstrucción y mantiene los precios más competitivos que comprar directamente sin un intercambioSi el motor fallido ha sufrido daños físicos en la carcasa o el eje, confirme con el proveedor si la unidad califica como un núcleo de intercambio válido antes de enviarlo.

P5: ¿Se puede reparar este motor en lugar de reemplazarlo de inmediato?

Sí, el A06B-1401-B105 es unmotor reparableLas instalaciones especializadas de reparación de motores de husillo Fanuc pueden abordar los modos de falla más comunes: reemplazo de rodamientos (la causa más frecuente de falla del motor de husillo en servicio),Reparación o rebobinado del enrollamiento del estator después de un fallo del aislamiento, sustitución del sensor IMZ y reparación o sustitución del eje después de daños mecánicos.La reparación es a menudo el camino más rápido y más rentable, especialmente para las instalaciones que tienen un motor de repuesto disponible para mantener la máquina funcionando mientras la unidad defectuosa pasa por un ciclo de reparación.Siempre utilice una instalación de reparación con experiencia documentada en motores de husillo Fanuc y la capacidad de probar el motor en un amplificador αi compatible después de la reparación.
