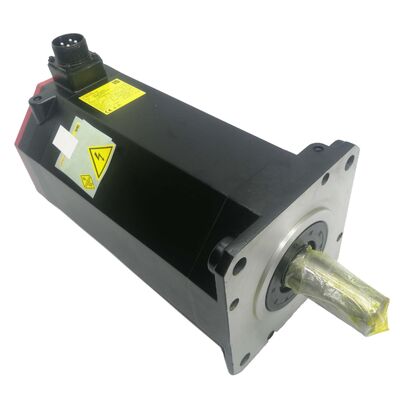

Fanuc A06B-0852-B904#0D02

FANUC · AC SERVO MOTOR · Serie β

Qué es este motor

El Fanuc A06B-0852-B904#0D02 es un servomotor de CA sin escobillas de la serie β de Fanuc, la plataforma de servomotores de generación anterior que precedió a las líneas de productos βi y βis actuales.Está diseñado para integrarse con el sistema de servoamplificadores de la serie β de Fanuc y continúa desempeñando un papel activo y sustancial en la base global de instalaciones CNC, donde un gran número de máquinas construidas sobre la arquitectura original de la serie β siguen en servicio de producción diaria.

La serie β era la oferta de servomotores de Fanuc en el momento de su introducción, una línea de productos especialmente diseñada para máquinas CNC más pequeñas, equipos de automatización de trabajo estándar,y aplicaciones en las que los requisitos de rendimiento del eje se encuentran dentro de un rango medio prácticoLas máquinas construidas alrededor de componentes de la serie β siguen funcionando, todavía producen piezas,y que aún requieren reemplazos de motores de grado de mantenimiento cuando las unidades alcanzan el final de su vida útil.

El sufijo B904 define la especificación del codificador y la configuración del conector de esta unidad.El código de opción #0D02 identifica una combinación configurada en fábrica de opciones de motor específicas detalles que determinan cómo se conecta este motorEn términos prácticos, ni el sufijo ni el código de opción son un detalle menor.Ambos son parte de la definición funcional de este motor, y ambos deben coincidir con la especificación original cuando se adquiere un reemplazo.

Especificaciones clave

La serie β en el contexto

Para entender dónde se encuentra el A06B-0852-B904#0D02, ayuda a entender la estructura de la historia del servomotor de Fanuc.Fanuc ha desarrollado múltiples generaciones de plataformas de servomotores a lo largo de las décadas desde la era original del servo de CC a través de la transición al servo de CA y hasta las líneas de productos αi y βi actualesLa serie β representa un capítulo específico de esa progresión:una línea de productos de servo CA que redujo el costo del sistema en relación con la plataforma αi manteniendo los estándares de construcción y la integración del ecosistema de Fanuc.

Machines built on the β series platform — particularly those manufactured through the 1990s and into the early 2000s — are now deep into their service life but remain productive assets on factory floors worldwide- Mecanizado de componentes de automóviles, mecanizado de precisión por subcontratación, moldeado y moldeado,y el torneado y fresado CNC de uso general son todos los entornos donde las máquinas de la serie β continúan funcionando con mantenimiento regular en lugar de reemplazo de capital.

Para esas máquinas, el A06B-0852-B904#0D02 es un componente de mantenimiento, no un obsoleto.Un motor heredado con un mercado de abastecimiento activo incluidas las unidades de stock nuevas y las opciones de remanufactura es un elemento de mantenimiento manejable incluso en equipos viejos.

Características técnicas

El sistema de retroalimentación del codificador de pulso.La serie β es anterior a la arquitectura de codificadores serie introducida en las líneas de productos βi y αi.transmitiendo retroalimentación de posición como un tren de pulsos digitales al amplificador de la serie βLa especificación del codificador está definida dentro del sufijo B904 el recuento de pulsos, el tipo de conector y el protocolo de señal están todos codificados en esa designación.

La comprensión del tipo de codificador es importante para la selección del cable y la compatibilidad del amplificador. Los cables de codificación de pulso de la serie β no son intercambiables con los cables de codificación de la serie βi o αi sin modificación.Al reemplazar este motor, el cable codificador de la unidad original debe conservarse y reutilizarse si no está dañado, o sustituirse por un nuevo cable procedente de la misma especificación B904.

Refrigeración por convección natural.El motor se basa en el flujo de aire ambiente para la gestión térmica sin un ventilador de aire forzado o circuito de enfriamiento de líquido.La implicación para los ingenieros de aplicaciones es que los ciclos de trabajo sostenidos de alta carga deben mantenerse dentro de la calificación térmica del motor en temperaturas ambientales en el extremo superior del rango especificado, o en armarios cerrados con un flujo de aire limitado, puede aplicarse una rebaja.

Construcción de montura de bridas.La geometría de montaje de la brida estándar es consistente con la familia de servomotores de Fanuc. El motor se conecta a la cara de montaje de la máquina y se acopla al tren motriz a través de un acoplamiento de eje, cabeza de engranaje,o una disposición directa de la cinta en función del diseño mecánico de la máquina.

Configuración de la opción de fábrica #0D02.El código de opción define una combinación específica de características instaladas en la fábrica. Los detalles codificados en # 0D02 que pueden incluir configuración del eje, orientación del conector,o otras especificaciones físicas define cómo se construyó esta unidad en la fábrica y debe coincidir exactamente durante la adquisición de reemplazoNo utilice una unidad con un código de opción diferente y asuma que se instala de manera idéntica.

Dónde se encuentra este motor

El A06B-0852-B904#0D02 aparece en entornos de producción donde los sistemas CNC de la serie Fanuc β se especificaron como la plataforma de control de la máquina:

• Las máquinas de la serie Β
• Compacto centro de mecanizado vertical X, Y, y Z eje de transmisión
• Dispositivos de posicionamiento e indexación de torretas CNC
• Ejes semiautomáticos de montaje y de posicionamiento de líneas de transferencia
• Las demás máquinas y aparatos para la fabricación de equipos de ensayo
• Control del eje de alimentación del eje central de perforación y toma
• Máquinas CNC de enseñanza y formación con controles de la serie Fanuc β
• Máquinas de fresado CNC de uso general

Compatibilidad de la unidad y el controlador

El A06B-0852-B904#0D02 está diseñado para funcionar con los módulos de servoamplificadores de la serie β de Fanuc, los amplificadores de generación anterior que coinciden con el protocolo de codificación y la interfaz de alimentación del motor de la serie β.Estos amplificadores se instalan en los gabinetes de CNC ejecutando Fanuc β serie de configuraciones de controladores, que incluyen las variantes más antiguas de la plataforma Serie 0 y las familias de controladores de sistemas β relacionadas.

Este límite de compatibilidad es importante y firme. La interfaz de codificador de pulso del motor de la serie β no es directamente compatible con los amplificadores de la serie βi o αi, que utilizan el protocolo de codificación serie de Fanuc. Attempting to connect an A06B-0852-B904#0D02 to a βi or αi amplifier without encoder conversion hardware is not a valid configuration — the encoder signals are fundamentally different in how they communicate position data to the drive.

For machines requiring a full drive system upgrade — replacing both the β series amplifier and motor with a current βi or αi combination — Fanuc's regional engineering teams and authorized system integrators can advise on the conversion scopePara las máquinas en las que el amplificador de la serie β es funcional y sólo el motor requiere ser reemplazado, el suministro del motor de la serie β correcto sigue siendo el camino correcto y sencillo.

Notas de abastecimiento, sustitución y mantenimiento

El A06B-0852-B904#0D02 se obtiene principalmente a través de dos canales: distribuidores autorizados de Fanuc que transportan unidades de stock nuevo-viejo,y centros de remanufactura de servomotores cualificados que reconstruyen los motores de la serie β en condiciones de servicioAmbas son opciones viables dependiendo del presupuesto y la urgencia.

La disciplina del número de piezas no es negociable.B904 y # 0D02 son especificaciones funcionales. Un motor con un sufijo B9xx diferente puede tener un conector codificador físicamente incompatible.Un motor con un código de opción diferente puede diferir en la configuración del eje u orientación de los conectores. Fuente únicamente con base en el número exacto de la pieza completa confirmado por la placa de identificación del motor fallido, no a partir de un dibujo de la máquina que pueda reflejar una revisión diferente.

Plan para la inspección de cables durante un cambio de motor.En las máquinas en las que el motor ha estado funcionando durante diez años o más, el codificador y los cables de alimentación tienen la misma edad que el motor.y la degradación del escudo son resultados realistas en los conjuntos de cables heredados. Inspecting and replacing cables during a planned motor replacement is lower cost and lower disruption than a second unplanned outage caused by cable failure shortly after the motor is returned to service.

Unidades remanufacturadas ¿qué se debe verificar?Para los motores remanufacturados, confirme que los rodamientos se han reemplazado, que el codificador ha sido inspeccionado y validado y que se ha realizado una prueba de rendimiento con respecto a las especificaciones nominales antes del envío.Para motores de la serie β específicamente, encoder condition is the most common limiting factor in a rebuild — an encoder that degrades shortly after reinstallation produces position errors that can be difficult to distinguish from electrical noise issues, prolongando el tiempo de diagnóstico en una máquina que ya está fuera de servicio.

Refuerzo de parámetros antes del desmontaje.Si el motor no está en funcionamiento, el control CNC debe ser activado antes de comenzar a quitar el motor.compensación de la reacción negativa se almacenan en el controlador y se deben restablecer después de su sustitución.

Preguntas frecuentes

¿Con qué servoamplificador es compatible el A06B-0852-B904#0D02?

Es compatible con los módulos de servoamplificadores de la serie Fanuc β.El motor de la serie β utiliza una interfaz de codificador de pulso que es específica para la generación de amplificadores de la serie β y no es directamente compatible con los amplificadores de la serie βi o αi de Fanuc, que utilizan un protocolo de codificación en serie diferente.

P2. ¿Se puede reemplazar el motor A06B-0852-B904#0D02 por un motor de la serie βi?

Las series β y βi utilizan diferentes arquitecturas de codificadores e interfaces de amplificadores.La sustitución de un motor βi requeriría reemplazar también el servoamplificador y, potencialmente, reconfigurar el controlador CNCPara un reemplazo de motor similar, la fuente es el número exacto de la serie β.

P3. ¿Es el código de opción # 0D02 intercambiable con otros códigos de opción?

No. El código de opción define las características específicas del motor configuradas en fábrica que pueden incluir tipo de eje, orientación del conector u otras características físicas.Un motor con un código de opción diferente puede no instalarse correctamente o conectarse al cableado de la máquina existente sin modificaciones.Siempre coincida con el número completo de la pieza, incluido el código de opción.

P4. ¿Todavía hay nuevas unidades disponibles o es la única opción la remanufactura?

Tanto las unidades nuevas de stock viejo como las unidades remanufacturadas están disponibles a través de distribuidores autorizados de Fanuc y centros de reconstrucción de servomotores calificados.La disponibilidad de nuevas unidades depende de los niveles de inventario dada la antigüedad de la plataforma de la serie βLas unidades remanufacturadas de fabricantes de renombre son una alternativa práctica para confirmar que el reemplazo del rodamiento, la validación del codificador y las pruebas de rendimiento se completaron antes de aceptar la entrega.

P5. ¿Qué pasos son esenciales antes y después de reemplazar este motor en una máquina CNC?

Antes de retirar, hacer una copia de seguridad del conjunto completo de parámetros del controlador CNC.Verificar que la conexión del cable de codificación es segura y correctamente conectada a la especificación B904, luego ejecutar el eje a través de todo su rango de desplazamiento a baja velocidad para confirmar la correcta retroalimentación de posición y dirección antes de volver al funcionamiento automático.
