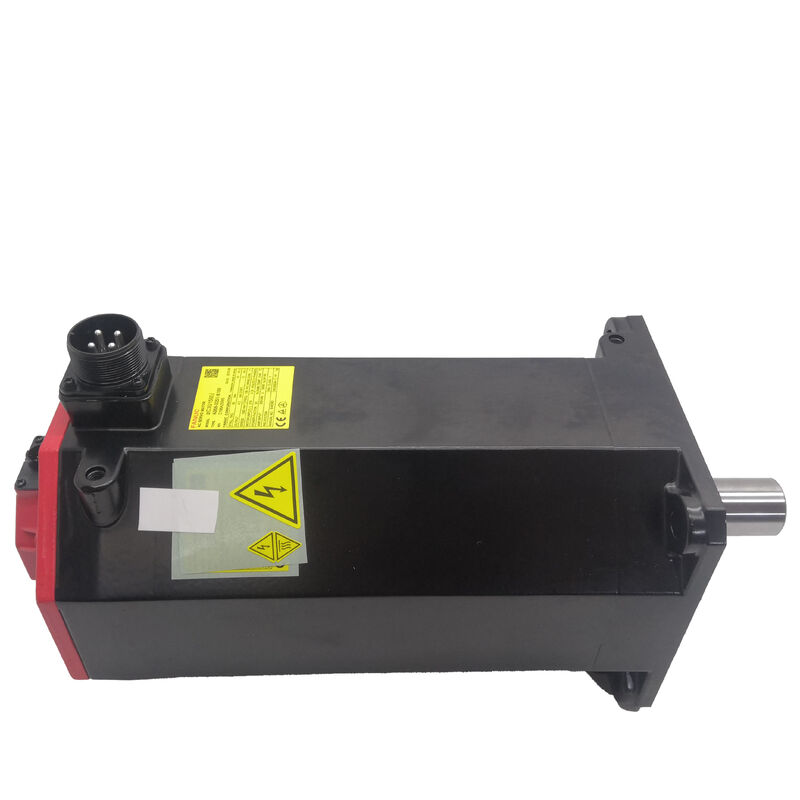

Motor servo AC Fanuc A06B-0253-B400
αiF 30/4000, Eje Recto, Freno de 24V, Absoluto A1000
Descripción General del Producto
Número de Parte: A06B-0253-B400
También Buscado Como: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
Modelo de Motor: αiF 30/4000
Clasificación: Servomotor AC sin escobillas Fanuc Serie Alpha iF -- Par de parada de 30 Nm, Velocidad máxima de 4.000 rpm, Eje liso recto, Freno de resorte de 24V, Codificador de pulsos absoluto Alpha i A1000, IP65
Especificaciones Técnicas
| Parámetro |
Valor |
| Número de Parte |
A06B-0253-B400 |
| Modelo de Motor |
αiF 30/4000 |
| Par de Parada |
30 Nm |
| Par Pico |
40 Nm |
| Velocidad Máxima |
4.000 rpm |
| Fases |
3 fases |
| Codificador de Pulsos |
Alpha i A1000 (absoluto serial) |
| Resolución del Codificador |
1.000.000 pulsos/rev |
| Tipo de Eje |
Liso recto (SLK -- sin chavetero) |
| Freno Electromagnético |
Resorte de 24V |
| Sellado |
IP65 (estándar) |
| Clase de Aislamiento |
Clase F |
| Temperatura de Operación |
0°C a +40°C |
| Amplificadores Compatibles |
Amplificadores servo Fanuc serie αi (αiSV) |
| Controles Compatibles |
Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Envío |
Se requiere transporte de carga (marco grande) |
| Origen |
Japón |
Par de Parada de 30 Nm – Diseñado para Cargas Pesadas
El A06B-0253-B400 entrega 30 Newton-metros de par de parada continuo y 40 Nm de par pico durante la aceleración, posicionándolo en la gama alta de la serie αiF. Este motor está diseñado para ejes de alimentación primarios pesados en máquinas herramienta CNC de gran formato donde el par sostenido bajo carga de corte es esencial.
Con un par de parada de 30 Nm, este motor puede soportar más de 10 kN de empuje axial continuo en un husillo de bolas de 16 mm de paso, lo que lo hace ideal para unidades de carro en centros de mecanizado horizontales grandes, unidades de mesa en centros de mecanizado verticales pesados o ejes de corredera transversal en centros de torneado CNC grandes que manejan forjas de diámetro métrico.
Freno de Resorte de 24V: Seguridad Diseñada
El sufijo B400 confirma un freno electromagnético de resorte de 24V que opera con principios de seguridad intrínseca. Cuando se aplica energía, el freno se libera; cuando se retira la energía, el resorte se acopla inmediatamente sin necesidad de ninguna señal de control.
En aplicaciones de eje vertical, este freno evita el movimiento gravitacional de ensamblajes pesados durante el apagado, eventos de parada de emergencia o interrupciones de energía, protegiendo las piezas de trabajo y las herramientas de daños por caída del eje.
Eje Liso Recto: Acoplamiento de Alto Par
El eje liso recto (SLK – sin chavetero) transmite el par completamente a través de la fricción entre el diámetro exterior del cubo y el eje. Con un par pico de 40 Nm, la especificación e instalación correctas del acoplamiento son críticas para evitar deslizamientos bajo aceleración completa.
Codificador Absoluto A1000: Retención de Posición
Con el codificador de pulsos absoluto serial Alpha i A1000 con 1.000.000 de pulsos por revolución, este motor mantiene la posición multivuelta a través del apagado mediante una batería de respaldo. Esto elimina la necesidad de ciclos de referencia después de cada encendido y proporciona una verificación de posición inmediata para una recuperación segura de la máquina.
Nota de Envío
El A06B-0253-B400 es un servomotor de marco grande que requiere envío por transportista de carga. Planifique el tiempo de tránsito de la carga y confirme los requisitos de entrega, como servicio de plataforma elevadora o citas de entrega programadas.
Referencia de Configuración de la Serie A06B-0253
| Número de Parte |
Eje |
Chavetero |
Freno |
Codificador |
Sellado |
| A06B-0253-B000 |
Cónico |
Sí |
Ninguno |
Absoluto A1000 |
IP65 |
| A06B-0253-B100 |
Recto |
Sí |
Ninguno |
Absoluto A1000 |
IP65 |
| A06B-0253-B400 |
Liso recto |
No |
Resorte 24V |
Absoluto A1000 |
IP65 |
| A06B-0253-B400#0100 |
Liso recto |
No |
Resorte 24V |
Absoluto A1000 |
IP67 |
| A06B-0253-B300 |
Cónico |
Sí |
Resorte 24V |
Absoluto A1000 |
IP65 |
Aplicaciones Típicas
- Unidades de mesa y carro primarias en centros de mecanizado horizontales grandes
- Unidades de eje vertical en grandes VMC y máquinas pórtico
- Unidades de carro y corredera transversal en centros de torneado pesados
- Alimentaciones primarias en centros de mecanizado de 5 ejes de gran formato
Preguntas Frecuentes
¿Por qué es esencial un freno de 24V en este motor para aplicaciones de eje vertical?
El bloqueo del servo requiere energía activa del amplificador para mantener la posición. El freno de resorte de 24V proporciona una sujeción mecánica independiente de la energía del amplificador, acoplándose automáticamente cuando se retira la energía para evitar el movimiento gravitacional de ejes pesados.
¿Cuál es la diferencia entre las variantes IP65 e IP67?
El B400 estándar tiene sellado IP65 (protección contra polvo y chorros de agua). La variante B400#0100 se actualiza a IP67 (protección contra inmersión temporal hasta 1 metro de profundidad) para entornos con alta exposición a refrigerante.
¿Este motor requiere referenciarse después de cada encendido?
No. El codificador absoluto Alpha i A1000 retiene la posición multivuelta a través del apagado mediante una batería de respaldo, eliminando la necesidad de recorridos de retorno de referencia después de ciclos de encendido normales.
¿Con qué amplificador se empareja este motor?
El A06B-0253-B400 requiere un amplificador servo Fanuc serie αi (αiSV) con una corriente nominal coincidente. Los CNC compatibles incluyen Fanuc Series 0i-D/F, 16i, 18i, 21i, 30i y 31i.
¿Se puede sustituir el eje liso por una versión con chavetero?
No. La configuración del eje debe coincidir con el hardware de acoplamiento existente. Para acoplamientos con chavetero, utilice A06B-0253-B100 (recto con chavetero, sin freno) o A06B-0253-B300 (cónico con chavetero, con freno).
