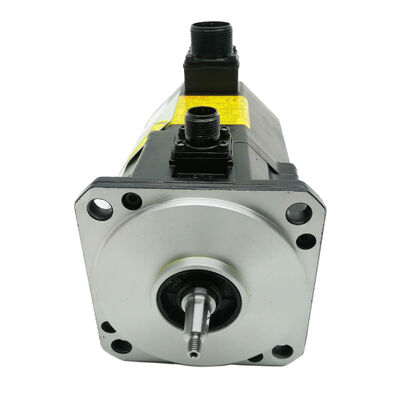

Fanuc A06B-0033-B077#0008 — Servomotor AC αiF Series de Gran Tamaño con Freno de Retención para Ejes CNC de Servicio Pesado

FANUC · SERVOMOTOR AC · SERIE αiF

Descripción General del Producto

El Fanuc A06B-0033-B077#0008 es un servomotor AC sin escobillas de gran tamaño de la serie αiF de Fanuc — el nivel de alta inercia y alto par de la plataforma de servomotores αi de Fanuc. Diseñado para aplicaciones de ejes pesados en máquinas herramienta CNC y automatización industrial a gran escala, ofrece el par sostenido y la robusta construcción mecánica que requieren los entornos de producción exigentes.

La designación αiF marca una posición específica en la línea de motores de Fanuc. Mientras que las series αis y αi abordan los requisitos de ejes compactos y de rango medio, el αiF está diseñado para ejes que soportan una inercia de carga sustancial — mesas de trabajo grandes, cabezales de husillo pesados, estructuras de pórtico tipo puente y cualquier eje accionado donde la inercia reflejada en el eje del motor sea lo suficientemente alta como para que un motor de marco estándar sea la elección incorrecta. El rotor más grande, el marco más pesado y la clasificación de par elevada no son incidentales — son la razón por la que este motor existe en la familia de productos αi.

El código de opción #0008 es una parte significativa del número de pieza completo. Indica una configuración específica instalada de fábrica — en este caso, un freno de retención integrado. El freno se activa cuando el motor se desenergiza, manteniendo el eje en posición contra la gravedad o la carga residual sin depender del variador de servo para mantener el par. Para ejes verticales, estructuras de pórtico sin contrapeso y cualquier aplicación donde un eje sin energía no deba desviarse o caer, esto no es una conveniencia opcional — es un requisito de seguridad y funcional.

El sufijo B077 define el tipo de codificador y la configuración del conector, lo que rige la compatibilidad del cable y el emparejamiento del amplificador. El número de pieza completo — incluyendo B077 y #0008 — debe coincidir exactamente al adquirir un reemplazo.

Especificaciones Clave

Comprendiendo la Serie αiF

Fanuc segmenta su línea de servomotores por clase de inercia porque las compensaciones de ingeniería son reales y consecuentes. Un motor de baja inercia acelera rápidamente pero puede volverse inestable cuando la inercia de la carga excede significativamente su inercia del rotor. Un motor de alta inercia como los de la serie αiF está diseñado para permanecer estable y controlable con cargas pesadas acopladas — la mayor inercia del rotor proporciona una relación de inercia más favorable incluso cuando la carga del eje es sustancial.

Esa característica define el dominio de aplicación del αiF. No es el motor adecuado para un eje de pick-and-place de alta velocidad y carga ligera. Es el motor adecuado para el eje principal de una máquina CNC grande, una mesa giratoria pesada o un accionamiento de viga de pórtico donde la masa movida se mide en cientos de kilogramos y el sistema servo necesita mantener la rigidez posicional bajo carga sin oscilar.

Tres características de este motor merecen una atención más detallada:

Rotor de alta inercia para un control estable bajo carga. La geometría del rotor αiF está optimizada para aplicaciones donde la relación carga/inercia del motor sería desfavorable con un motor más pequeño. Al aumentar la inercia del rotor para que coincida con el perfil de carga, el bucle de control del amplificador servo se puede ajustar para obtener rigidez y estabilidad sin luchar contra una desadaptación extrema entre la dinámica del motor y la carga. El resultado práctico es un eje que mantiene firmemente la posición, resiste las perturbaciones externas y no requiere configuraciones de ganancia comprometidas para mantenerse estable.

Freno de retención integrado — funcional y crítico para la seguridad. El freno #0008 se activa automáticamente cuando se retira la alimentación del motor. En ejes verticales — cabezales de husillo del eje Z, accionamientos de ariete verticales, travesaños de puente — esto evita caídas por gravedad durante paradas de emergencia, interrupciones de energía y secuencias de estacionamiento normales de la máquina. El freno no está clasificado para paradas dinámicas; mantiene un eje estacionario. El variador de servo maneja la desaceleración; el freno mantiene la posición una vez que el eje se ha detenido. Comprender esa distinción es importante tanto para el diseño como para el mantenimiento de la máquina.

Arquitectura de codificador serial en toda la línea. En consonancia con el resto de la familia αi, el A06B-0033-B077#0008 utiliza el codificador serial de Fanuc para la retroalimentación de posición. El codificador transmite datos de posición de alta resolución digitalmente, admite la detección de fallas en tiempo real y permite que el amplificador identifique automáticamente el motor al encenderse. En una máquina grande donde los cables del codificador recorren varios metros a través de un gabinete congestionado y una bandeja de cables, la inmunidad al ruido de la transmisión serial sobre los resolutores analógicos es una ventaja práctica — no solo un punto de especificación.

Aplicaciones Típicas

La serie αiF se especifica donde convergen cargas pesadas, estructuras de máquinas grandes y requisitos de seguridad de ejes verticales. El A06B-0033-B077#0008 — con su salida de marco grande y freno integrado — se encuentra en:

• Accionamientos de ejes principales de centros de mecanizado CNC horizontales y verticales grandes
• Accionamientos de travesaño y ariete de centros de mecanizado tipo puente y pórtico
• Ejes de avance de máquinas CNC de mandrinado y fresado de servicio pesado
• Accionamientos de ejes rotativos e inclinables de centros de mecanizado de cinco ejes de gran formato
• Accionamientos de mesa y columna de máquinas rectificadoras CNC
• Ejes de posicionamiento de paletizadores y líneas de transferencia pesadas
• Accionamientos de mesas giratorias e indexadoras CNC grandes
• Accionamientos de ejes verticales en cualquier máquina que requiera posición de estacionamiento con freno

Integración del Sistema y Compatibilidad del Amplificador

El A06B-0033-B077#0008 se conecta a módulos amplificadores de servo de la serie Fanuc αi instalados en gabinetes CNC que ejecutan familias de controladores Series 0i, 16i, 18i, 21i, 30i, 31i y 32i. Para aplicaciones de ejes grandes, el módulo amplificador seleccionado debe dimensionarse para que coincida con la corriente nominal del motor y la demanda de par pico — un error común durante la puesta en marcha de máquinas nuevas y la adquisición de repuestos es seleccionar un amplificador clasificado para un motor más pequeño de la misma serie.

La interfaz del codificador serial identifica automáticamente el motor al encenderse, cargando los parámetros estándar del modelo del motor en el amplificador sin entrada manual. Los parámetros específicos del eje — límites de recorrido, abrazaderas de par, perfiles de aceleración — se almacenan en el controlador CNC y deben restaurarse de un conjunto de parámetros respaldado después de cualquier reemplazo de motor.

El circuito del freno de retención requiere una conexión de fuente de alimentación separada de 24V CC, que generalmente se obtiene de la fuente de alimentación del panel de control de la máquina. La activación y liberación del freno son controladas por el controlador CNC a través de una salida de relé dedicada o la salida de control de freno integrada del amplificador, dependiendo del diseño eléctrico de la máquina. Confirme el esquema de cableado del freno en los planos eléctricos de la máquina antes de la extracción y reinstalación.

Los juegos de cables se definen por la especificación del conector B077. Tanto el cable de alimentación como el cable del codificador deben coincidir. En máquinas grandes donde los cables del motor se enrutan a través de cadenas de cables o conductos, inspeccione los cables en busca de desgaste o daños durante un reemplazo de motor — el reemplazo de cables en un centro de mecanizado grande es significativamente más disruptivo que en una máquina compacta, y hacerlo de manera proactiva durante un cambio de motor planificado evita un segundo evento de tiempo de inactividad no planificado.

Consideraciones de Reemplazo y Adquisición

El A06B-0033-B077#0008 es un artículo de reemplazo común en máquinas CNC grandes impulsadas por Fanuc, donde la combinación de cargas de eje de alta inercia y requisitos de accionamiento vertical hace que la serie αiF con opción de freno sea una especificación estándar del fabricante de la máquina.

La precisión del número de pieza completo es esencial. B077 define el tipo de codificador y conector. #0008 define la opción de freno. Un motor adquirido sin el freno — o con una variante de codificador diferente — no se instalará como un reemplazo directo. Confirme ambos elementos del número de pieza de la placa de identificación del motor fallido antes de la adquisición.

Verificación de la función del freno después de la instalación. Después de instalar un motor de reemplazo, verifique la activación y liberación del freno como parte de la comprobación de puesta en marcha. Confirme que el freno se libera completamente al energizar el motor — la liberación parcial causa calentamiento excesivo y desgaste prematuro del freno. Confirme que el freno se activa completamente al desenergizar — la activación incompleta en un eje vertical es un peligro para la seguridad.

Copia de seguridad de parámetros antes del desmontaje. Haga una copia de seguridad del conjunto completo de parámetros CNC antes de comenzar la extracción del motor. En máquinas grandes con conjuntos de parámetros multieje complejos, reconstruir los parámetros del eje solo a partir de la documentación lleva mucho tiempo y es propenso a errores.

Unidades nuevas vs. reacondicionadas. Ambas están disponibles a través de la red de servicio autorizada de Fanuc y centros de reacondicionamiento de terceros calificados. Para motores reacondicionados de la serie αiF, verifique que se hayan completado el reemplazo de rodamientos, la validación del codificador, la inspección del freno y las pruebas de rendimiento. El conjunto del freno en particular debe confirmarse para obtener el par de retención completo — un freno desgastado o contaminado en un eje vertical grande representa un riesgo real para la seguridad si no se identifica antes de que el motor vuelva a estar en servicio.

Preguntas Frecuentes

P1. ¿Qué diferencia a la serie αiF de las series αi y αis estándar? El αiF es el nivel de servomotor de marco grande y alta inercia de Fanuc. Está diseñado para aplicaciones de ejes pesados donde la inercia de la carga es demasiado grande para que un motor de marco estándar o compacto la controle de manera estable. El αiF ofrece un mayor par de salida y una relación de inercia más favorable para cargas pesadas — no es un sustituto de los motores αi o αis en ejes más ligeros, ni estos motores son reemplazos adecuados para el αiF en ejes pesados.

P2. ¿Qué significa el código de opción #0008 y es necesario para mi aplicación? El código de opción #0008 indica un freno de retención integrado instalado de fábrica. El freno se activa cuando el motor se desenergiza, manteniendo el eje contra la gravedad o la carga residual. Es necesario para ejes verticales y cualquier aplicación donde un eje sin energía deba permanecer estacionario sin depender del par del variador de servo. Una variante sin freno no puede ser sustituida de forma segura en estos ejes.

P3. ¿El freno de retención detiene el eje durante una parada de emergencia? No. El freno de retención es un dispositivo de retención estático, no un freno de parada dinámica. El amplificador de servo desacelera el eje durante una secuencia de parada de emergencia; el freno se activa después de que el eje se ha detenido para mantenerlo en posición. Usar el freno para paradas dinámicas causará un desgaste rápido y una falla prematura del freno.

P4. ¿El sufijo B077 es intercambiable con otras variantes de sufijo B0xx? No. El sufijo especifica el tipo de codificador y la configuración del conector. Las diferentes variantes de sufijo tienen geometrías de conector o protocolos de codificador incompatibles que impiden la instalación directa sin modificaciones en el cable o el cableado. El número de pieza completo, incluyendo B077 y #0008, debe coincidir exactamente con el motor original.

P5. ¿Qué se debe confirmar después de instalar un A06B-0033-B077#0008 de reemplazo? Restaure los parámetros del eje del controlador CNC a partir de una copia de seguridad, luego verifique la función del freno — confirme la liberación completa del freno al energizar el motor y la activación completa del freno al desenergizar. Restaure y valide los límites de recorrido del software antes de devolver el eje a operación. En ejes verticales, realice un movimiento manual controlado para confirmar que el eje mantiene la posición correctamente cuando el freno está activado antes de ejecutar ciclos automáticos.
