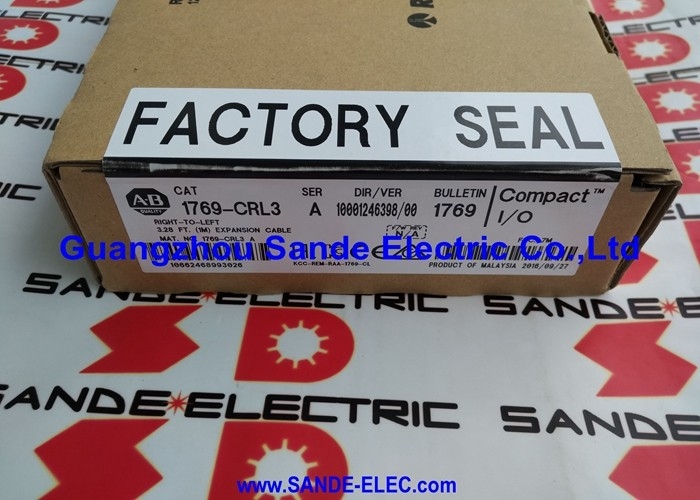

1769CRL3 Allen Bradley AB 1769-CRL3 Cable de expansión de autobús de derecha a izquierda "Fábrica sellada"

1769-CRL3 | Cable de expansión de bus de derecha a izquierda CompactLogix 1769: 1 m / Arquitectura de E/S de múltiples bancos / Tapas de terminación

Ampliando el sistema de E/S 1769 más allá de un banco

El 1769-CRL3 es el cable de expansión de bus de derecha a izquierda para la plataforma de E/S de la serie CompactLogix 1769: el cable físico que conecta dos bancos de E/S 1769 separados, lo que permite que el sistema admita más módulos y fuentes de alimentación de los que permite un solo banco.

En una instalación de E/S 1769 estándar, todos los módulos se ubican en un banco lineal conectado por el backplane 1769 compartido. Cuando la aplicación requiere más módulos de E/S de los que un banco puede contener, o cuando se necesitan fuentes de alimentación independientes para diferentes grupos de E/S, el 1769-CRL3 extiende la conexión de bus desde el extremo derecho de un banco hasta el extremo izquierdo del siguiente banco, creando una expansión de E/S físicamente separada pero unificada eléctricamente.

Especificaciones clave

Arquitectura de derecha a izquierda: comprensión de la dirección de expansión

El backplane 1769 define "derecha" e "izquierda" en relación con el controlador o la fuente de alimentación:

De derecha a izquierda (1769-CRL3):El cable se conecta desde la posición más a la derecha de un banco hasta la posición más a la izquierda del siguiente banco, extendiendo el bus de derecha a izquierda, con los módulos de E/S del banco derecho visibles para la fuente de alimentación y el controlador del banco izquierdo.

Máximo de tres bancos:La plataforma 1769 admite un máximo de dos cables de expansión, creando hasta tres bancos de E/S separados. El 1769-CRL3 es uno de esos dos cables: un sistema máximo de tres bancos puede acomodar muchos más módulos de E/S de los que permite un solo banco.

Fuentes de alimentación independientes:Cada banco recibe su propia fuente de alimentación 1769: el cable de expansión transporta la comunicación por bus entre los bancos, pero los módulos de cada banco se alimentan de forma independiente. Esto permite diferentes requisitos de voltaje o clasificaciones de potencia para diferentes grupos de E/S dentro del mismo sistema.

Aplicaciones

Expansión de E/S del PLC CompactLogix:Máquinas de producción que utilizan controladores CompactLogix que requieren más de un banco de E/S para acomodar el complemento completo de módulos de E/S digitales y analógicos; el 1769-CRL3 permite la expansión sin cambiar la plataforma del controlador.

Distribución de energía multibanco:Aplicaciones que requieren fuentes de alimentación de 24 V separadas para diferentes grupos de E/S (por ejemplo, separar salidas críticas para la seguridad de E/S estándar) utilizando bancos independientes con fuentes de alimentación individuales.

Sistemas DriveLogix 5730:El 1769-CRL3 está especificado para la expansión de E/S 1769 del controlador DriveLogix 5730, conectando bancos de E/S para aplicaciones de PLC integradas en el variador.

Optimización del espacio del panel:Paneles de control donde no cabría un solo banco de E/S lineal, pero se pueden organizar dos o tres bancos más cortos en el espacio de panel disponible: el 1769-CRL3 los vincula en un solo sistema de E/S.

Preguntas frecuentes

P1: ¿Cuál es la cantidad máxima de cables 1769-CRL3 que se pueden usar en un sistema CompactLogix?

La plataforma 1769 permite un máximo de dos cables de expansión, creando como máximo tres bancos de E/S. Solo se utiliza una configuración de cable por enlace de expansión: un 1769-CRL3 entre el banco 1 y el banco 2, y uno entre el banco 2 y el banco 3. No se admite el uso de más de dos cables de expansión o más de tres bancos.

P2: ¿Se puede utilizar el 1769-CRL3 para expansión de izquierda a derecha?

No, el 1769-CRL3 es específicamente un cable de derecha a izquierda. La codificación del conector es direccional y el cable no se puede invertir. Para la expansión de izquierda a derecha, el 1769-CLR3 (de izquierda a derecha, misma longitud de 1 m) es el cable apropiado. Asegúrese de seleccionar la dirección de expansión correcta según el diseño del panel y la ubicación física de los bancos de E/S en relación con el controlador.

P3: ¿Cada banco 1769 conectado mediante 1769-CRL3 necesita su propia fuente de alimentación?

Sí, cada banco 1769 requiere su propio módulo de fuente de alimentación 1769. El cable de expansión transporta las señales de comunicación del backplane entre bancos pero no el riel de suministro de energía. Todos los módulos del banco 2 reciben energía de la fuente de alimentación del banco 2, mientras que los módulos del banco 1 reciben energía de la fuente de alimentación del banco 1. Omitir el suministro de energía de un banco expandido hará que todos los módulos de ese banco no se enciendan.

P4: ¿Qué sucede si faltan las tapas de terminación en los conectores finales del sistema 1769?

Sin una terminación adecuada, se producen reflejos de señal en el bus del backplane 1769, el mismo fallo de comunicación que afecta a cualquier bus serie terminado sin su terminador. Los síntomas varían desde errores intermitentes de comunicación de E/S y fallas inesperadas del módulo hasta la incapacidad total del controlador para descubrir módulos de E/S en toda la expansión. Coloque siempre tapas de terminación en todas las posiciones de conectores abiertas (no utilizadas) en el primer y último banco de la cadena de E/S.

P5: ¿Qué clasificaciones ambientales se aplican a 1769-CRL3?

El 1769-CRL3 funciona a una temperatura de 0 a 60 °C y está clasificado para vibraciones operativas de 10 a 500 Hz en 5G con un desplazamiento de pico a pico de 0,030 pulg., apropiado para la instalación de gabinetes de control industriales montados en paneles. La altitud de funcionamiento es de 6.561 pies (2.000 m). El cable es un componente de estilo abierto y requiere instalación dentro de un gabinete que proporcione la protección IP adecuada para el entorno de instalación.
