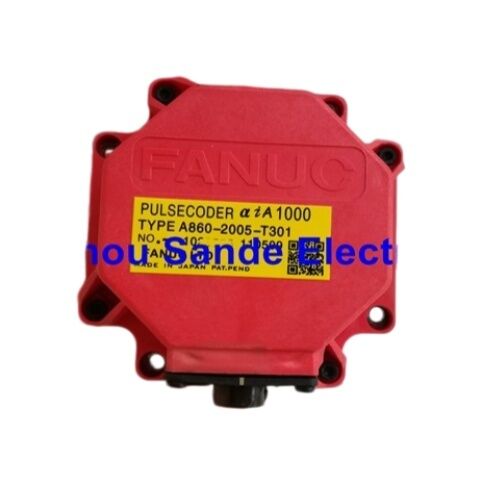

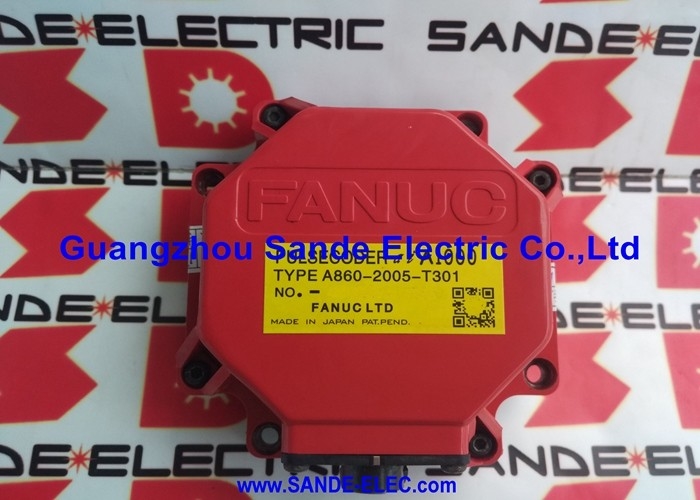

FANUC A860-2005-T301 Pulsecoder — αiI1000 Codificador Incremental para Servomotores FANUC Alpha i Series

Marca: FANUC

Tipo: Servomotor Pulsecoder (Encoder)

Designación: αiI1000

Números de Pieza: A860-2005-T301 / A8602005T301

Condición: Nuevo | En Stock

Cuando la Máquina Deja de Confiar en su Propia Posición

La precisión de una máquina herramienta CNC depende completamente de una cosa: que el sistema servo sepa siempre exactamente dónde está cada eje. El motor proporciona la fuerza. El amplificador proporciona la corriente. Pero es el pulsecoder — el codificador montado en la parte trasera del servomotor — el que hace posible el control de posición en bucle cerrado. Sin una retroalimentación fiable del pulsecoder, el controlador está operando a ciegas.

El FANUC A860-2005-T301 es el pulsecoder tipo αiI1000 que se monta en los servomotores AC de la serie FANUC Alpha i en una amplia gama de aplicaciones de máquinas herramienta y automatización. Es un codificador óptico incremental, montado directamente en la tapa trasera del motor, que gira con el eje del motor y transmite señales de posición y velocidad de alta resolución al amplificador servo en cada revolución. Un millón de pulsos por revolución. Construcción compacta y sellada. Diseñado específicamente para el ecosistema servo FANUC αi.

Cuando este codificador falla — y las alarmas de codificador se encuentran entre las fallas más disruptivas en cualquier máquina controlada por FANUC — la pieza que devuelve la máquina al servicio es exactamente esta: la A860-2005-T301 correcta, emparejada con el motor por su número de pieza de etiqueta, instalada con el procedimiento correcto.

Qué es esta Pieza y Qué Hace

El A860-2005-T301 pertenece a la serie de pulscoders αiI (Alpha i Incremental) de FANUC. Es un codificador integrado — instalado de fábrica dentro de la carcasa de la tapa trasera del motor — en lugar de un codificador rotatorio externo montado en un eje separado. El pulscoder se monta en la parte trasera del motor, acoplado mecánicamente al rotor a través de un acoplamiento Oldham que transmite el movimiento rotatorio mientras tolera pequeños desajustes axiales y radiales.

El "1000" en la designación αiI1000 se refiere a la resolución del pulscoder: 1.000.000 de pulsos por revolución. En cada rotación del eje del motor, el codificador genera un millón de señales de retroalimentación discretas. El amplificador servo FANUC utiliza estas señales continuamente — calculando la posición, velocidad y aceleración para impulsar el motor con precisión según la trayectoria comandada por el controlador CNC.

La designación "I" — incremental — distingue este pulscoder de las variantes αiA (absolutas) de la misma familia. Un pulscoder incremental cuenta la posición en relación con una referencia establecida al inicio. Un codificador absoluto retiene la posición a través de ciclos de apagado. El tipo que lleva un motor está fijado en fábrica y no se puede cambiar solo por sustitución del codificador — el tipo de pulscoder debe coincidir con la especificación original del motor, por eso la instalación siempre comienza leyendo la etiqueta del codificador en el motor que se está reparando.

Referencia Técnica

Datos técnicos obtenidos de las Descripciones de Servomotores AC Serie αi de FANUC (Manual FANUC B-65262EN) y documentación verificada del proveedor.

αiI vs αiA — Obtener el Tipo Correcto Antes de Pedir

Esta es la decisión de selección más importante al adquirir un pulscoder de la serie A860 de reemplazo, y también es la más sencilla de verificar correctamente.

El A860-2005-T301 es el tipo incremental (αiI). Su contraparte, el A860-2000-T301, es el tipo absoluto (αiA). Ambos son pulscoders de clase de resolución 1000 que se ven físicamente similares y encajan en la misma tapa del motor. No son intercambiables — los parámetros del amplificador servo y del controlador están configurados para retroalimentación incremental o absoluta de fábrica, y el intercambio de un tipo por otro producirá errores que impedirán el funcionamiento del eje, incluso si el codificador encaja físicamente.

El enfoque correcto es simple: lea el número de pieza impreso en la etiqueta del codificador actualmente en el motor. Ese número de etiqueta es el número a igualar. Si la etiqueta dice A860-2005-T301, este listado es el reemplazo correcto. Si dice A860-2000-T301 o cualquier otra variante, se requiere una pieza diferente.

El mismo principio se aplica al sufijo -T301. Dentro de la serie A860-2005, el T301 es la designación estándar para esta configuración de codificador. Existen otros sufijos dentro de la familia más amplia de pulscoders FANUC y llevan diferentes detalles de conector o especificación. Siempre iguale el número de pieza completo de la etiqueta del motor, no solo el número base.

Servomotores FANUC Alpha i Compatibles

El A860-2005-T301 es el pulscoder instalado para los servomotores de la serie FANUC Alpha i que cubren un rango sustancial de tamaños de bastidor y potencias. Basado en documentación técnica verificada, este codificador se utiliza en:

El pulscoder αiI1000 abarca este rango de tamaños de motor porque FANUC estandarizó el componente de retroalimentación en toda la plataforma Alpha i donde se aplica la especificación de codificador incremental de 1.000.000 ppr. El bastidor y la potencia del motor determinan el amplificador y la sección de potencia — el pulscoder es la misma pieza en todos los modelos compatibles dentro de este rango.

Para máquinas que utilizan controladores CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i o 32i con servomotores de la serie Alpha i, el A860-2005-T301 es una de las piezas de mantenimiento de codificador más frecuentemente requeridas en la base instalada.

Reemplazo de Este Pulscoder — Qué Implica el Procedimiento

La propia documentación de instrucciones de servomotores de FANUC describe el procedimiento de reemplazo para pulscoders integrados. Los pasos clave son consistentes en toda la gama de motores Alpha i:

El pulscoder está asegurado por cuatro tornillos de cabeza hexagonal M4 en la tapa del motor. Estos son los tornillos a quitar — los tornillos M3 ubicados cerca de cada tornillo M4 son sujetadores de ensamblaje del motor y no deben aflojarse durante este procedimiento. Quitar los tornillos incorrectos puede comprometer el ensamblaje interno del motor y crear daños adicionales más allá de la falla original del codificador.

Una vez retirados los cuatro tornillos M4, se extraen juntos el pulscoder y el acoplamiento Oldham. El nuevo pulscoder se instala con un nuevo acoplamiento Oldham, posicionado con la orientación correcta para que los dientes de accionamiento encajen adecuadamente. El pulscoder se empuja hasta que la junta tórica en el cuerpo del pulscoder se asiente correctamente entre el alojamiento del motor y el alojamiento del pulscoder. La junta tórica no debe quedar atrapada o pellizcada — una junta tórica con fugas o dañada compromete el sellado ambiental de la tapa del motor.

Dos requisitos de manipulación se indican explícitamente en la documentación de FANUC: el pulscoder no debe recibir golpes mecánicos durante la manipulación o instalación, y debe mantenerse alejado del polvo y las virutas de corte. Como dispositivos ópticos de precisión, los pulscoders son más sensibles a los impactos físicos y a la contaminación que el propio motor. Transporte en el embalaje original hasta el momento de la instalación.

La Familia de Pulscoders FANUC Alpha i — Dónde Encaja Esta Pieza

Comprender dónde se sitúa el A860-2005-T301 dentro de la serie más amplia de pulscoders A860 ayuda a evitar pedir la pieza incorrecta y aclara qué significa la estructura del número de pieza:

El A860-2005-T301 y el A860-2000-T301 comparten la misma resolución de 1.000.000 ppr pero difieren en tipo (incremental vs. absoluto). El A860-2001-T301 es un codificador absoluto de alta resolución separado con 16 millones de pulsos por revolución — un producto diferente para especificaciones de motor diferentes. Ninguno de estos es intercambiable sin cambios correspondientes en la configuración del amplificador servo y del controlador.

Riesgo de Falsificación y Calidad de Suministro

La falsificación de pulscoders FANUC es un problema documentado en el mercado de repuestos industriales. Los codificadores no genuinos suelen fallar rápidamente porque no pueden replicar la precisión óptica y la integridad de la señal de las unidades genuinas fabricadas por FANUC — y algunos nunca funcionan correctamente, produciendo códigos de alarma persistentes que no se pueden borrar independientemente de los ajustes de parámetros.

Los codificadores falsificados son más comunes a través de canales en línea no verificados y en mercados donde la pieza original FANUC es difícil de obtener localmente. La identificación visual de una falsificación no siempre es posible solo por inspección física — las unidades falsificadas copian frecuentemente la apariencia externa y el etiquetado de las piezas genuinas.

La protección contra este riesgo es el suministro de proveedores que manejan stock verificado con origen documentado y que asumen responsabilidad por la autenticidad de la pieza. Este listado proporciona fabricación genuina FANUC. Si alguna vez hay dudas sobre la pieza recibida, el número de serie FANUC y las marcas de fabricación en la etiqueta del codificador se pueden cotejar con ejemplos conocidos como genuinos antes de la instalación.

Preguntas Frecuentes

P1: Mi máquina muestra una alarma de codificador FANUC. ¿Cómo determino si el pulscoder A860-2005-T301 es realmente la causa, en lugar del cable del codificador o el amplificador?

Las alarmas servo FANUC relacionadas con el codificador generalmente caen en algunas categorías, y aislar el componente defectuoso antes de pedir piezas evita un reemplazo innecesario. Comience inspeccionando el cable del codificador — el cable que conecta el pulscoder del motor al puerto CN2 del amplificador servo — en busca de daños visibles, pines doblados o corroídos, o una conexión suelta en cualquiera de los extremos. Un cable dañado es una causa común de alarmas de codificador y es menos costoso de reemplazar que el propio pulscoder. Si el cable está intacto, cambie el cable del codificador del eje sospechoso por un cable conocido como bueno de otro eje en la misma máquina (asumiendo que se usa el mismo tipo de cable) y observe si la alarma sigue al cable o se queda con el motor. Si la alarma se queda con el motor independientemente del cable, el pulscoder en sí es la falla probable. Los códigos de alarma FANUC en la serie 300 y las categorías de alarma SV específicas de anomalías de la señal de retroalimentación son indicadores típicos de falla del pulscoder, aunque una referencia técnica de FANUC o la documentación de su máquina proporcionarán la interpretación exacta del número de alarma para su modelo de controlador.

P2: ¿Se puede reemplazar el A860-2005-T301 por el codificador absoluto A860-2000-T301 si la versión incremental no está disponible?

No — estos dos codificadores no son intercambiables, a pesar de compartir la misma clase de resolución de 1.000.000 ppr. Las designaciones αiI (incremental) y αiA (absoluto) reflejan una diferencia fundamental en cómo el codificador comunica la posición al amplificador servo y al controlador. Un pulscoder absoluto proporciona continuamente una dirección de posición completa al amplificador y retiene la posición a través de los ciclos de alimentación. Un pulscoder incremental cuenta desde una referencia de reinicio y requiere re-referenciación después de cada ciclo de alimentación. El firmware interno del amplificador servo y los parámetros del eje del controlador CNC se configuran en la puesta en marcha para retroalimentación incremental o absoluta de cada eje. Instalar un codificador absoluto en un eje configurado para retroalimentación incremental — o viceversa — generará alarmas del amplificador que impedirán el funcionamiento del eje, y en algunas configuraciones puede producir datos de posición incorrectos sin una alarma. El tipo de codificador de reemplazo debe coincidir con el original.

P3: ¿Reemplazar el pulscoder requiere algún cambio de parámetros o reinicialización del controlador después de la instalación?

Para un reemplazo directo de un A860-2005-T301 fallido por un A860-2005-T301 idéntico en el mismo eje, no se requieren cambios de parámetros siempre que el reemplazo sea del mismo tipo de pulscoder y la instalación mecánica sea correcta. Los parámetros del amplificador servo y del controlador CNC que rigen el tipo y la resolución del codificador se establecieron durante la puesta en marcha original de la máquina y permanecen almacenados en la memoria no volátil del controlador. Dado que el codificador de reemplazo es idéntico en especificación al que se retiró, esos parámetros siguen siendo válidos. Lo que puede ser necesario después de la instalación — dependiendo del modo de referenciación de la máquina — es restablecer el punto de referencia de la máquina (retorno a cero o posición de origen), porque un codificador incremental no retiene la posición absoluta a través del reemplazo. Siga el procedimiento del fabricante de la máquina para el establecimiento de la posición de referencia después de un mantenimiento que involucre el reemplazo del codificador.

P4: Se menciona el acoplamiento Oldham en el procedimiento de reemplazo. ¿Debería el acoplamiento reemplazarse siempre al mismo tiempo que el pulscoder?

La documentación de servicio de FANUC recomienda instalar un nuevo acoplamiento Oldham junto con el nuevo pulscoder durante el reemplazo del codificador. El acoplamiento Oldham es la interfaz mecánica flexible entre el eje del motor y la entrada del pulscoder. Su propósito es transmitir la rotación mientras acomoda pequeñas cantidades de desalineación angular y axial que de otro modo estresarían el rodamiento interno y el ensamblaje óptico del pulscoder. Un acoplamiento que ha estado en servicio durante años — particularmente en una máquina que experimentó desgaste de rodamientos o vibraciones — puede haber desarrollado desgaste en sus dientes de accionamiento o endurecimiento del material del elemento flexible. Instalar un nuevo codificador en un acoplamiento desgastado transfiere ese desajuste inducido por el desgaste directamente al nuevo pulscoder, acortando potencialmente su vida útil. Reemplazar el acoplamiento es un seguro de bajo costo que protege la inversión del codificador.

P5: Este codificador está listado como tipo incremental. ¿Significa eso que la máquina debe realizar un retorno de referencia cada vez que se enciende?

Sí, ese es el comportamiento operativo estándar para máquinas que utilizan pulscoders incrementales. Debido a que el codificador tipo αiI A860-2005-T301 cuenta la posición desde una referencia de reinicio en lugar de retener una dirección de posición absoluta, el sistema servo no conoce la posición absoluta del eje al encenderse. Antes de que el CNC pueda ejecutar un programa de mecanizado, cada eje debe realizar un retorno de referencia (también llamado retorno a cero o retorno a casa, dependiendo de la terminología del fabricante de la máquina) para establecer la referencia de posición. Esto está integrado en la secuencia normal de encendido de cualquier máquina equipada con retroalimentación incremental. No es una condición de falla — es el modo operativo diseñado. Las máquinas donde eliminar la secuencia de homing es operacionalmente importante suelen estar equipadas con el pulscoder tipo αiA (absoluto) en su lugar, que retiene la posición a través de los ciclos de alimentación y permite la operación inmediata del eje después de encenderse sin un retorno de referencia.
