MR-JHSCBL2M-H Cable de codificación Mitsubishi 2m MRJHSCBL2MH Nuevo original

Mitsubishi MR-JHSCBL2M-H | Cable de retroalimentación de codificador de servomotor — 2 m, alta vida útil de flexión, serie HC-SFS / HC-LFS / HC-UFS / HC-RFS, amplificador MR-J2S

Descripción general

El Mitsubishi MR-JHSCBL2M-H es un cable de retroalimentación de codificador de 2 metros para el sistema de servomotor MELSERVO serie MR-J2S de Mitsubishi.

Transporta los datos de retroalimentación de posición y velocidad del codificador del motor de regreso al serv amplificador MR-J2S — la señal de bucle cerrado que determina la posición del eje del motor en cada momento de operación.

Sin que este cable funcione correctamente, el bucle del servomotor está abierto, el amplificador no puede controlar la posición o la velocidad, y el eje de la máquina no puede funcionar.

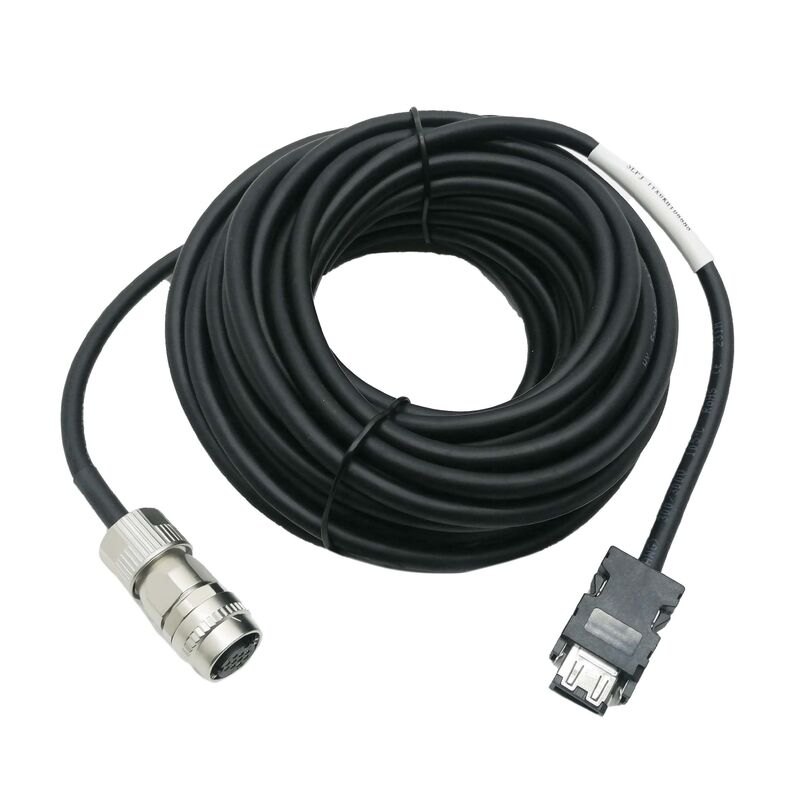

El cable llega con conectores terminados de fábrica en ambos extremos: el conector del lado del amplificador se acopla directamente al zócalo de entrada del codificador CN2 en el amplificador MR-J2S, y el conector del lado del motor se acopla al conector del codificador en el motor compatible de la serie HC. No se requiere cableado de campo, engarzado ni inserción de pines — la instalación es un procedimiento de conexión directa.

Esta terminación de fábrica no es meramente conveniente. La señal de retroalimentación del codificador opera a niveles de bajo voltaje y baja corriente, y cualquier conexión mal terminada introduce variaciones en la resistencia de contacto, pérdida intermitente de señal o ruido de tierra que el serv amplificador lee como fallas del codificador. Los ensamblajes de conectores engarzados y probados de fábrica de Mitsubishi eliminan este riesgo en los puntos más críticos de la señal en el recorrido del cable.

El sufijo -H en el número de pieza tiene un significado técnico específico establecido por Mitsubishi en sus especificaciones de cables de servomotor: identifica una construcción de larga vida útil de flexión, a diferencia del cable de vida útil de flexión estándar con sufijo -L.

El MR-JHSCBL2M-H está construido para instalaciones donde el cable sufre flexiones repetidas — cadenas portacables (cadenas de energía), carros móviles, brazos robóticos y aplicaciones dinámicas similares donde el cable se dobla repetidamente durante la vida útil operativa de la máquina.

Un cable estándar -L utilizado en una aplicación dinámica desarrollará fracturas por fatiga de los conductores internos en el punto de flexión con el tiempo, produciendo el tipo de falla intermitente del codificador que es difícil de diagnosticar porque el cable parece intacto externamente.

La construcción de trenzado del cable -H, el material de aislamiento y el compuesto de la cubierta están especificados para resistir este mecanismo de fatiga durante una vida útil sustancialmente más larga bajo flexión continua.

El cable es compatible con las series de motores HC-SFS, HC-LFS, HC-UFS y HC-RFS — los motores de marco mediano a grande en la línea de motores MELSERVO de Mitsubishi — así como con la serie HA-LFS de 2000 rpm.

Estos motores utilizan el mismo pinout del conector del codificador, lo que permite que el MR-JHSCBL2M-H sirva en todo el rango de motores compatibles sin selección de variante por tamaño de marco del motor.

Una familia de cables separada (la serie MR-JCCBL) sirve a los motores más pequeños HC-KFS y HC-MFS, que utilizan un formato de conector de motor diferente.

Especificaciones clave

Larga vida útil de flexión (-H) — La diferencia constructiva

La distinción entre la vida útil de flexión -H y -L es una diferencia de ingeniería de materiales, no una clasificación de marketing. Mitsubishi logra la clasificación de larga vida útil de flexión a través de varias opciones de diseño aplicadas simultáneamente en toda la sección transversal del cable.

El trenzado del conductor utiliza hilos más finos que los cables de flexión estándar — más hilos de alambre de menor diámetro, lo que distribuye el estrés mecánico de la flexión entre un mayor número de elementos conductores.

Cuando un cable se dobla repetidamente, la tensión en el radio exterior de la curva es asumida por los hilos conductores en tensión. Con un trenzado más fino, cada hilo individual experimenta un incremento de tensión menor por ciclo de flexión, y el daño acumulado por fatiga del metal por unidad de ciclos de flexión es menor.

El material de aislamiento de los conductores individuales está formulado para ser flexible en un rango de temperatura más amplio, evitando el fragilidad que el aislamiento de PVC estándar desarrolla después de una exposición sostenida a ciclos de temperatura industriales.

El compuesto de la cubierta exterior se selecciona de manera similar para resistencia al desgaste y flexión repetida sin agrietarse.

En conjunto, estas opciones de materiales extienden la vida útil del cable en una cadena portacables o en un eje móvil desde una fracción de lo que proporciona un cable estándar hasta una cifra que iguala o supera el intervalo de mantenimiento esperado de la máquina misma.

Para una instalación fija — donde el cable se enruta en conducto, se sujeta y nunca se flexiona después de la configuración inicial — el cable -H sigue funcionando correctamente, pero la ventaja de la vida útil de flexión no se ejerce.

En ese contexto, el cable estándar -L también sería suficiente. El -H es la opción correcta siempre que la ruta del cable involucre una cadena portacables, una entrada de puerta giratoria, un puente móvil o cualquier enrutamiento donde el cable se doble y se despliegue cíclicamente.

Integridad de la señal del codificador y enrutamiento del cable

Los datos de retroalimentación del codificador del motor de la serie HC utilizan un protocolo de comunicación serial a través de los conductores internos del cable.

Esto no es un simple conteo de pulsos — el codificador genera un paquete de datos serial que contiene información de posición, velocidad y estado del codificador que el amplificador MR-J2S procesa en cada ciclo de servomotor (a intervalos de 125 µs en operación estándar MR-J2S).

Cualquier degradación en la calidad de la señal — aumento de ruido, niveles de voltaje marginales, contacto intermitente — se traduce directamente en condiciones de alarma del servomotor en el amplificador.

Por esta razón, el enrutamiento del cable del codificador merece la misma atención que el enrutamiento del cable en sí.

Mantenga el cable del codificador físicamente separado de los cables de alimentación (fases U/V/W del motor y alimentación del circuito principal) siempre que sea posible; la inducción electromagnética de la corriente de conmutación en los cables de alimentación del motor acopla ruido a la señal del codificador si los dos tipos de cable se agrupan en el mismo conducto.

Donde la separación no sea posible, cruce los dos tipos de cable en ángulo recto en lugar de ejecutarlos en paralelo.

El blindaje del cable del codificador debe conectarse en el extremo del amplificador según el diagrama de cableado de Mitsubishi — conectar a tierra el blindaje en ambos extremos en este tipo de cable crea un bucle de tierra que puede introducir zumbido de baja frecuencia en la señal en lugar de rechazarlo.

Referencia de motor y amplificador compatibles

El MR-JHSCBL2M-H es la longitud de 2 m en una familia de cables de las mismas especificaciones que solo difieren en longitud. La misma construcción de larga vida útil de flexión -H y la compatibilidad de motor/amplificador se aplican en todo el rango: MR-JHSCBL5M-H (5 m), MR-JHSCBL10M-H (10 m), MR-JHSCBL15M-H (15 m) y MR-JHSCBL20M-H (20 m).

Cuando una aplicación requiere una carrera de cable más larga que las longitudes estándar disponibles, el sistema MR-J2S también admite un enfoque de conector de unión con secciones de cable intermedias — consulte el manual de instrucciones del serv amplificador MR-J2S aplicable para conocer la longitud máxima total del cable del codificador y el enfoque recomendado para carreras más largas.

La longitud de 2 m del MR-JHSCBL2M-H lo sitúa en un contexto de instalación específico: se utiliza principalmente donde el serv amplificador y el motor están en estrecha proximidad — un gabinete de accionamiento montado directamente al lado o sobre la máquina, o un diseño de máquina donde la distancia del motor al gabinete se mantiene deliberadamente corta para permitir una carrera de cable de 2 m con algo de holgura para movimiento y mantenimiento.

Para máquinas más grandes donde la carrera de la cadena portacables desde el gabinete hasta el eje del motor es más larga, las variantes de 5 m o 10 m son más comunes.

Manipulación y almacenamiento

El MR-JHSCBL2M-H no está clasificado para resistencia a aceites de corte, fluidos hidráulicos o refrigerantes solubles en agua.

En instalaciones de máquinas herramienta donde hay niebla refrigerante o salpicaduras de fluidos cerca del motor, el cable debe protegerse físicamente — ya sea enrutado a través de conductos sellados, protegido con una funda dividida o una cubierta de conducto corrugado, o mantenido dentro del sistema de cadena portacables protegido de la máquina.

La entrada de refrigerante en la cubierta del cable eventualmente degrada el aislamiento y puede causar fallas intermitentes del codificador que se diagnostican como fallas del codificador en lugar de problemas de instalación del cable.

Para el almacenamiento, mantenga el cable en su embalaje original en un ambiente seco, lejos de la luz solar directa y la exposición a los rayos UV.

No enrolle el cable en un radio más cerrado que el radio de flexión mínimo especificado para el cable — la flexión aguda sostenida durante el almacenamiento pre-estresa los conductores y reduce la vida útil desde la primera instalación.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre los cables MR-JHSCBL2M-H (-H) y MR-JHSCBL2M-L (-L) para la misma instalación?

Ambos cables transportan las mismas señales de retroalimentación del codificador con terminaciones de conector y compatibilidad de motor/amplificador idénticas.

La diferencia radica completamente en la construcción del conductor y el material de la cubierta — el -H está construido para flexión repetida en aplicaciones dinámicas (cadenas portacables, ejes móviles), mientras que el -L es adecuado para instalaciones estáticas o semi-estáticas donde el cable se enruta y se sujeta en posición. En una instalación fija que nunca se altera, ambos cables proporcionarán el mismo rendimiento eléctrico.

En una aplicación de cadena portacables que se flexiona miles de veces por turno, el -H superará al -L por un margen sustancial antes de que las fracturas por fatiga de los conductores creen fallas intermitentes.

P2: Las series MR-JHSCBL y MR-JCCBL dicen "cable de codificador para MR-J2S" — ¿cuál es la diferencia y cuál necesita mi motor?

Las dos series sirven a diferentes familias de motores dentro del sistema MR-J2S.

La serie MR-JHSCBL (incluido el MR-JHSCBL2M-H) sirve a los motores de marco mediano a grande HC-SFS, HC-LFS, HC-UFS y HC-RFS, que utilizan un formato de conector de codificador específico en el extremo del motor.

La serie MR-JCCBL sirve a los motores más pequeños HC-KFS y HC-MFS, que utilizan un conector lateral de motor diferente con un conector de unión intermedio.

Identifique su motor por su etiqueta de placa de identificación (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL). Usar la serie de cable incorrecta no se conectará físicamente — los formatos de conector son diferentes — por lo que una identificación errónea es inmediatamente obvia en la instalación.

P3: ¿Se puede extender este cable con un empalme o conector de unión si 2 m no es suficiente?

No se recomienda el empalme. Cualquier empalme en un cable de codificador introduce un punto de variación de resistencia, potencial de oxidación con el tiempo y un punto débil mecánico.

La retroalimentación del codificador MR-J2S opera en un protocolo de datos serial con requisitos de temporización estrictos; incluso una degradación marginal de la señal en una unión puede causar errores de datos intermitentes que el amplificador interpreta como fallas del codificador.

El enfoque correcto es pedir la siguiente longitud estándar disponible (5 m, 10 m) que proporcione una carrera de cable adecuada con holgura de enrutamiento apropiada. Si las longitudes estándar de Mitsubishi no se adaptan a la geometría específica de la carrera del cable, los ensamblajes de conectores de unión que utilizan componentes intermedios especificados por Mitsubishi se documentan en el manual de instrucciones del MR-J2S como la solución admitida para carreras largas.

P4: ¿Qué código de alarma de servomotor aparece cuando el MR-JHSCBL2M-H ha fallado o desarrollado una falla, y cómo se diagnostica?

En el amplificador MR-J2S, las fallas de comunicación del codificador generalmente se manifiestan como Alarma 16 (Error de comunicación del codificador) o alarmas de codificador relacionadas en el rango A1x-A3x dependiendo del tipo de falla específico.

Estas alarmas pueden surgir del cable en sí (fractura por fatiga del conductor, daño del blindaje), los conectores (contaminados o mal asentados), o el codificador del motor (elemento sensor fallido).

Para aislar el cable: inspeccione toda la longitud del cable en busca de torceduras, daños por aplastamiento o curvas pronunciadas en la entrada de la cadena portacables; desconecte y vuelva a asentar ambos conectores; y si está disponible, sustituya un cable conocido en buen estado de otro eje. Si la alarma desaparece con el cable sustituto y regresa con el original, el cable es la fuente de la falla.

P5: ¿Cómo se debe enrutar el cable en una cadena portacables para maximizar su vida útil?

Siga estos principios: el radio de flexión mínimo de la cadena portacables no debe ser inferior al radio de flexión dinámico mínimo especificado para el cable — forzar un cable a través de una curva más cerrada que su especificación acelera la fatiga.

Deje aproximadamente un 10-15% de longitud de cable adicional dentro de la cadena más allá de la longitud geométrica necesaria para el recorrido — esta holgura permite que el cable se mueva libremente dentro de la cadena sin tensión en ninguno de los extremos del recorrido.

El cable no debe torcerse — debe quedar plano en el plano de recorrido de la cadena. Agrupe el cable del codificador solo con otros cables de señal en la cadena, no con cables de alimentación del motor, para mantener el aislamiento del ruido.
