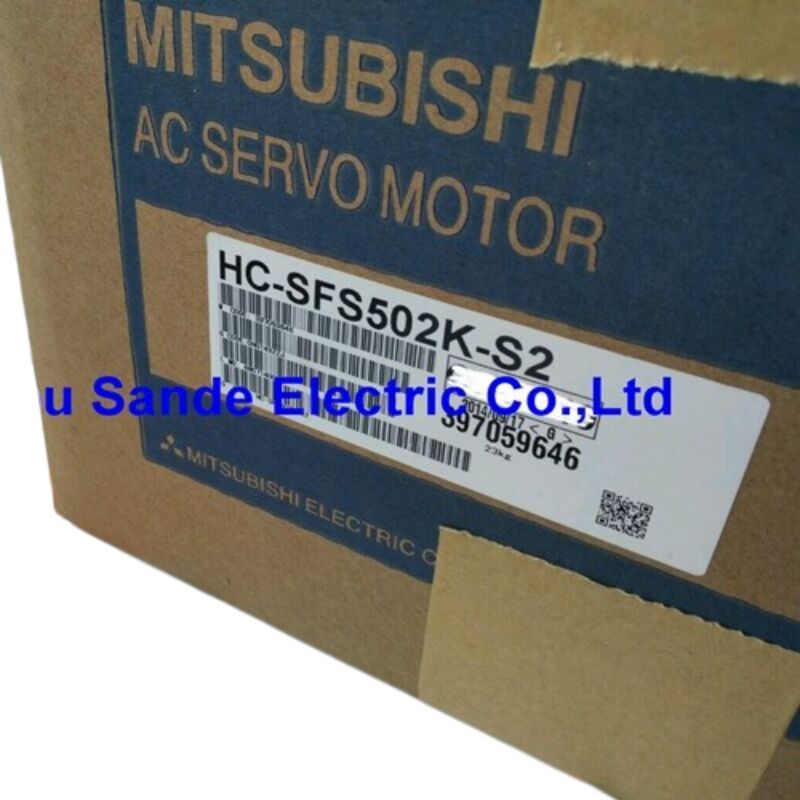

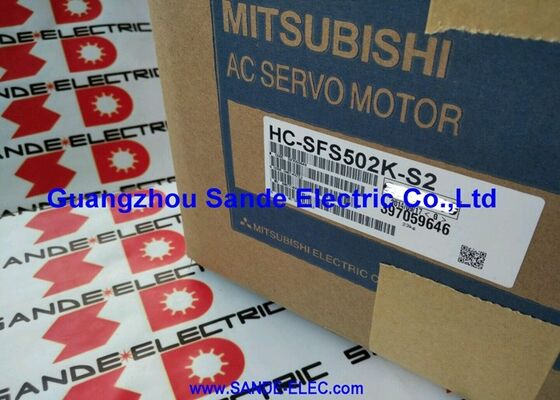

Se trata de un motor de servo de CA de Mitsubishi HC-SFS502K-S2
Servomotor de eje de llave de alta capacidad de 5 kW para aplicaciones industriales exigentes que requieren una potencia y precisión sustanciales.
Rendimiento potente para aplicaciones de trabajo pesado
El Mitsubishi HC-SFS502K-S2 está diseñado para aplicaciones en las que los servomotores estándar carecen de suficiente potencia.000W) Servomotor rotativo sin escobillas CA de la serie MELSERVO J2S ofrece un rendimiento excepcional para inercias medianas, aplicaciones de eje de capacidad media que requieren un par continuo de alto par y un posicionamiento preciso.
Características clave
- 5 kW de potencia nominal con un par continuo de 23,9 Nm
- Capacidad de par máximo de 71,7 Nm para aplicaciones exigentes
- 2Velocidad máxima y velocidad nominal de 1000 RPM
- Encoder absoluto de 17 bits (131,072 ppr de resolución)
- Eje de salida con llave para una transmisión segura del par
- Calificación de protección IP65 para la resistencia al polvo y a los chorros de agua
- Sello de aceite integrado para una protección mejorada
- Clase de 200 V CA, alimentación de 3 fases con corriente nominal de 26 A
Especificaciones técnicas
| Parámetro |
Valor |
| Producción nominal |
5,000W (5,0 kW) |
| Velocidad nominal |
2, 000 RPM |
| Velocidad máxima |
2, 000 RPM |
| Torque nominal |
23.9 Nm |
| Torque máximo |
71.7 Nm |
| Corriente nominal |
26 A |
| Válvula de alimentación |
Clase de 200 V CA, de 3 fases |
| Tipo de codificador |
Construido en absoluto, de 17 bits |
| Resolución del codificador |
131,072 ppr |
| Tipo de eje |
Eje con llave |
| Sello de aceite |
Incluido |
| Tamaño de la brida |
de las siguientes características: |
| Calificación de protección |
Protección IP65 |
| Clase de inercia |
Inercia media / capacidad media |
| Serie de motores |
Se aplicarán las siguientes medidas: |
| Discos compatibles |
Serie MR-J2S (amplificador de clase 500) |
| Temperatura de funcionamiento ambiente |
0 a +40°C |
Ventajas de la ingeniería
El diseño de inercia media proporciona un equilibrio óptimo entre la capacidad de respuesta dinámica y el par.El codificador absoluto de 17 bits elimina las rutinas de localización después de los ciclos de alimentación cuando se utiliza con batería de respaldo, mientras que el eje con llave garantiza una transmisión fiable del par sin deslizamiento a altas cargas.
Aplicaciones típicas
- Ejes de alimentación de centros de mecanizado CNC de trabajo pesado
- Tablas giratorias y indexadores de gran tamaño
- Dispositivos de unión de robots industriales para brazos de gran carga útil
- Sistemas de cuerda y control de tensión
- Maquinas y aparatos para la fabricación o el almacenamiento de papel
Compatibilidad con el controlador
Este motor se combina con el servo amplificador MR-J2S-500A/B. Para nuevos diseños de sistemas, el equivalente actual de Mitsubishi es el HG-SR502K de la serie J4,con un codificador absoluto de 22 bits y protección IP67.
Preguntas frecuentes
¿Qué amplificador requiere el HC-SFS502K-S2?
Este motor está diseñado para el servoamplificador de la serie MR-J2S-500 (tipo A, B o CP).El emparejamiento con amplificadores MR-J3 o MR-J4 requiere un kit de renovación o una actualización completa del sistema.
¿Qué significa el sufijo S2 en este motor?
El S2 designa una variante de especificación especial, que puede implicar diferencias en la orientación del conector, la dirección de salida del cable, las dimensiones del eje o modificaciones ambientales.Verificar la configuración específica de S2 con la documentación de las piezas originales.
¿Por qué este motor incluye un sello de aceite?
El sello de aceite integrado protege los componentes internos del motor contra la niebla de aceite, las salpicaduras de refrigerante y la entrada de lubricación de las cajas de cambios o de los componentes adyacentes.proporcionando una protección adicional en el punto de penetración del eje.
¿Es el HC-SFS502K-S2 compatible con la detección de posición absoluta?
El codificador de 17 bits apoya la detección de posición absoluta cuando el servo amplificador MR-J2S está equipado con una batería de respaldo.eliminación de la necesidad de una orientación de retorno cero después de apagones controlados.
¿Cuál es el reemplazo moderno para el HC-SFS502K-S2?
El equivalente actual de Mitsubishi es el HG-SR502K de la serie MELSERVO J4, con una potencia de 5 kW, una velocidad de 2,000 RPM, un par nominal de 23.9 Nm, un codificador absoluto de 22 bits y protección IP67.
El Mitsubishi HC-SFS502K-S2 está diseñado para sistemas MELSERVO J2S.y S2 detalles de especificaciones especiales contra su maquinaria de documentación antes de pedir.
