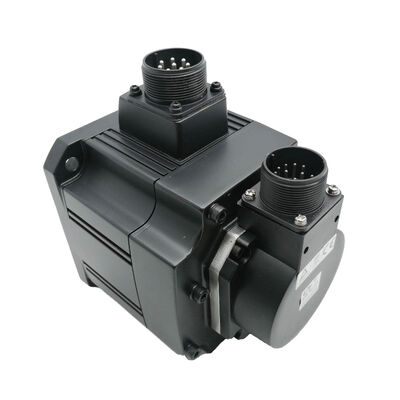

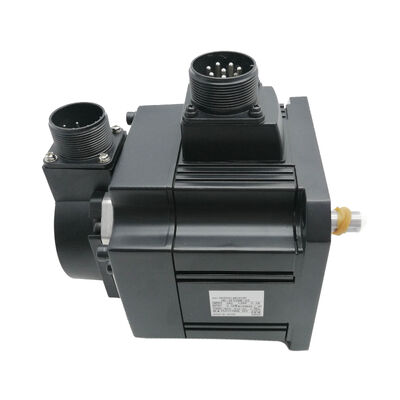

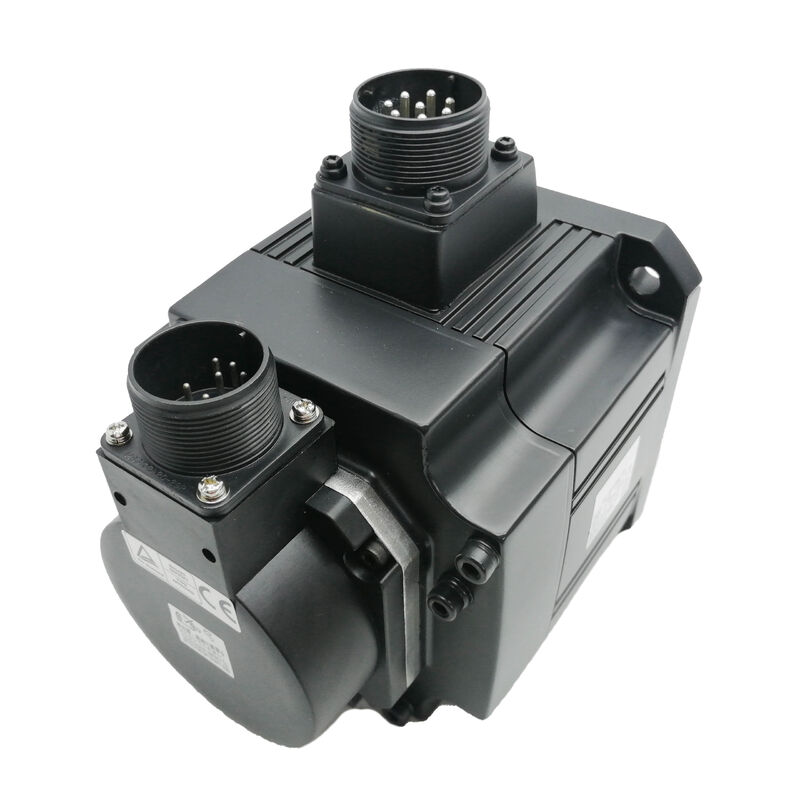

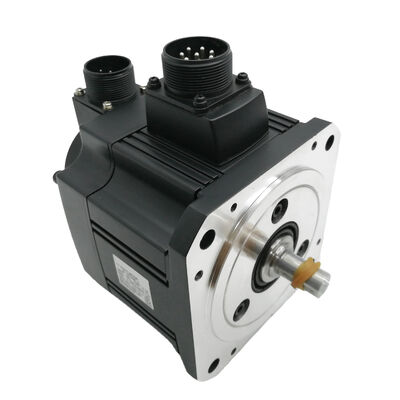

Motor servo AC de inercia media Mitsubishi HC-SF52BK-S2 de 800W
El Mitsubishi HC-SF52BK-S2 es un servomotor AC sin escobillas de inercia media de 800W diseñado para entornos de alimentación industrial de 480V AC. Este motor cuenta con un freno de retención integrado de fábrica, lo que lo hace ideal para accionamientos de eje vertical y aplicaciones que requieren retención de posición mecánica cuando no está energizado.
Nota importante: Este motor ha sido descontinuado por el fabricante. Si bien las unidades nuevas de stock antiguo y las unidades remanufacturadas siguen disponibles a través de distribuidores industriales, los plazos de entrega son menos predecibles que los de las piezas de producción actual.
Especificaciones clave
| Número de modelo |
HC-SF52BK-S2 |
| Potencia nominal |
800W |
| Velocidad nominal |
2000 RPM |
| Tensión de alimentación |
480V AC |
| Tipo de motor |
Servomotor AC sin escobillas |
| Serie |
HC-SF (Inercia media) |
| Freno integrado |
Sí (BK) |
| Clase de inercia |
Media |
| Sistema de retroalimentación |
Encoder incremental |
| Compatibilidad del variador |
Serie MR-J2S (MELSERVO) |
| Método de enfriamiento |
Autorefrigerado (convección natural) |
| Tipo de montaje |
Montaje con brida |
| Estado |
Descontinuado por el fabricante |
Características y aplicaciones del motor
Beneficios del diseño de inercia media
Los motores de inercia media de la serie HC-SF ofrecen un movimiento estable y controlable en ejes con inercia de carga moderada a sustancial. Este diseño proporciona relaciones de inercia favorables para cargas accionadas más pesadas, lo que resulta en una retención de posición firme bajo carga y una respuesta predecible en todo el rango de velocidad de operación.
Funcionalidad del freno de retención
El freno de retención integrado se activa automáticamente cuando se retira la alimentación del motor, bloqueando el eje del motor para mantener el eje estacionario contra la gravedad o cargas estáticas. Esta característica crítica para la seguridad evita el movimiento descontrolado en ejes verticales y componentes de máquinas cargadas.
Requisitos de alimentación del freno: El freno de retención requiere una fuente de alimentación separada de 24V DC, controlada a través de la lógica de secuencia de la máquina mediante salidas de relé del controlador CNC o PLC.
Comprobaciones críticas de instalación
- Verificación de liberación del freno: Confirme que el eje se mueve libremente con el par servo normal cuando está energizado
- Verificación de retención del freno: Verifique que el eje se mantiene estacionario sin par servo cuando no está energizado
Aplicaciones típicas
- Accionamientos de cabezal de husillo del eje Z de centros de mecanizado CNC
- Posicionamiento de ejes de avance principal y corredera transversal de torno CNC
- Ejes de accionamiento de mesa giratoria y cabezal divisor
- Actuadores de juntas de robots industriales que requieren estacionamiento con freno
- Posicionamiento del eje vertical de cargadores de pórtico
- Posicionamiento de palets y fijaciones de líneas de transferencia
Compatibilidad del variador e integración del sistema
El HC-SF52BK-S2 está diseñado para amplificadores servo de la serie Mitsubishi MR-J2S, siendo el MR-J2S-80A la combinación típica de 800W. La gestión de parámetros se realiza a través del software MR Configurator de Mitsubishi para copias de seguridad, ajustes y diagnósticos.
Nota de compatibilidad: La interfaz del encoder de la serie HC-SF coincide con los amplificadores MR-J2S. No se garantiza la compatibilidad directa con los amplificadores MR-J4 o MR-JE actuales.
Guía de adquisición para motor descontinuado
- Verifique el número de pieza completo HC-SF52BK-S2 para compatibilidad del freno y el conector
- Considere unidades nuevas de stock antiguo para una menor incertidumbre o unidades remanufacturadas calificadas
- Inspeccione y reemplace potencialmente los conjuntos de cables envejecidos durante el cambio de motor
- Mantenga repuestos en sitio para equipos críticos para la producción
Preguntas frecuentes
¿Qué amplificador servo es compatible con el Mitsubishi HC-SF52BK-S2?
El HC-SF52BK-S2 está diseñado para amplificadores servo de la serie Mitsubishi MR-J2S, típicamente el MR-J2S-80A para aplicaciones de 800W. Confirme con la documentación eléctrica de la máquina.
¿Es necesario el freno de retención y se puede sustituir una variante sin freno?
El freno es necesario para ejes verticales y aplicaciones críticas para la seguridad. Las variantes sin freno no pueden sustituirse de forma segura donde se requiere retención de posición cuando no están energizadas.
¿Qué significa la clasificación de 480V para la instalación?
La clasificación de 480V AC indica compatibilidad con el suministro industrial trifásico estándar de América del Norte, eliminando la necesidad de transformadores reductores en instalaciones de 480V.
¿Qué pasos se requieren después del reemplazo del motor?
Haga una copia de seguridad de los parámetros del amplificador MR-J2S antes de retirarlo, restáurelos después de la instalación, verifique el movimiento y la dirección del eje, y pruebe críticamente la función de retención del freno antes de habilitar la operación automática.
