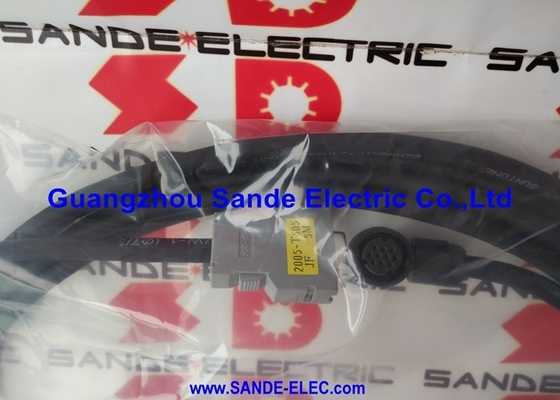

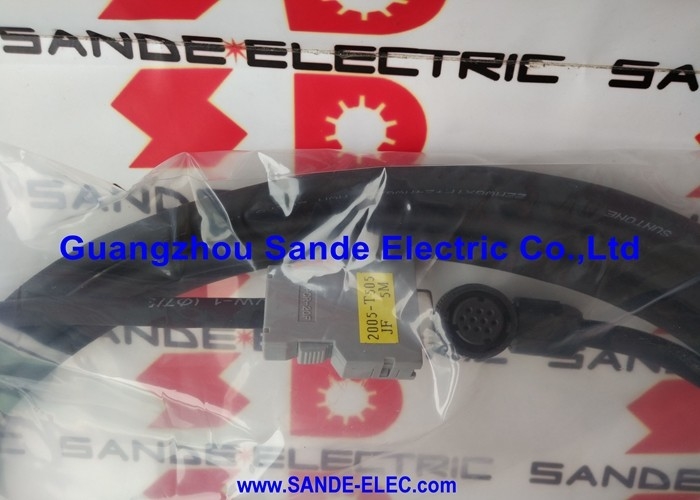

A66L-6001-0026#L8R03 | Cable de fibra óptica FANUC HSSB — 8 m / N/S con revestimiento reforzado / Conexión externa de CNC a servoaccionamiento

Enlace Óptico HSSB de 8 Metros para Separación de Armarios a Media Distancia

El A66L-6001-0026#L8R03 es la variante reforzada de 8 metros de la serie de cables de fibra óptica HSSB (bus serie de alta velocidad) de FANUC, que sirve para instalaciones de controladores de robots y CNC donde el gabinete de control y la unidad de servoaccionamiento están separados por hasta 8 metros de distancia de enrutamiento de cables. La funda reforzada N/S proporciona la protección mecánica necesaria para el recorrido fuera de los gabinetes de control y a través de las rutas de cables expuestas típicas de las instalaciones de sistemas de máquinas herramienta y robots.

Con 8 m, el A66L-6001-0026#L8R03 cubre el rango medio de longitudes de cable HSSB: más largo que las variantes compactas de 5 m y 7 m, más corto que las variantes de 10 m y de alcance extendido más largo. Esta longitud es adecuada para centros de mecanizado con gabinetes de accionamiento colocados detrás o al lado de la máquina, instalaciones de robot con separación moderada entre controlador y brazo y recorridos de panel a panel en celdas de producción de tamaño mediano.

Especificaciones clave

Funda reforzada N/S: protección de enrutamiento externo

La funda exterior N/S (Nylon/reforzada) de los cables A66L-6001-0026 proporciona la protección física necesaria para el tendido fuera de un armario de control cerrado:

Protección mecánica:La funda exterior reforzada resiste la abrasión de los bordes de la bandeja de cables, el recorrido de los conductos y el contacto incidental con elementos estructurales de máquinas herramienta, herramientas de corte y equipos de mantenimiento. Sin esta protección, el núcleo de fibra óptica, que transmite datos en forma de luz pero es físicamente frágil en comparación con el cobre, sería vulnerable a sufrir daños.

Flexibilidad sin fragilidad:A pesar de la construcción reforzada, la funda N/S mantiene suficiente flexibilidad del cable para pasar por esquinas, a través de bandejas de cables y a lo largo de estructuras de máquinas sin exceder el radio de curvatura mínimo de la fibra óptica.

Resistencia ambiental:La funda N/S resiste la exposición a la niebla del fluido de corte, al aceite y al refrigerante que se encuentran al pasar cables a lo largo de las estructuras de las máquinas herramienta CNC.

Distinción del A66L-6001-0023 sin funda:La serie A66L-6001-0023 sin funda es solo para enrutamiento protegido dentro del gabinete. El A66L-6001-0026 con funda N/S es la elección correcta para cualquier tendido de cables que salga de la protección de un armario de control cerrado.

Aplicaciones

Centros de mecanizado CNC con armarios de accionamiento adyacentes:Servosistemas FANUC αi donde el gabinete de transmisión se coloca detrás o al lado de la máquina: 8 m abarcan recorridos de panel a panel de media distancia, incluido el margen de enrutamiento.

Sistemas de robot FANUC: controladores R-30iA/R-30iB/R-30iB+:Instalaciones de robots donde el gabinete del controlador está ubicado a una distancia moderada de la electrónica del brazo del robot o del módulo servo: 8 m proporciona al enlace óptico HSSB un margen de enrutamiento.

Células de producción multimáquina:Células de producción con un controlador CNC FANUC central y paneles de servoaccionamiento distribuidos por toda la celda: cables ópticos de 8 m llegan a estaciones de accionamiento individuales dentro de diseños de celdas de producción de tamaño mediano.

Preguntas frecuentes

P1: ¿Por qué HSSB utiliza fibra óptica en lugar de cable eléctrico?

El HSSB transmite datos en serie de varios megabits entre el CNC y los servoaccionamientos a alta velocidad. La fibra óptica es completamente inmune a la interferencia electromagnética de los transitorios de conmutación IGBT del servodrive, interferencia que corrompería los cables de señal eléctrica. La fibra también elimina los problemas de bucle de tierra entre gabinetes separados que tienen diferente potencial de tierra. La interfaz óptica es la razón principal por la que las instalaciones FANUC HSSB pueden lograr una servocomunicación confiable en el entorno eléctricamente ruidoso de los gabinetes de unidades.

P2: ¿Se puede utilizar A66L-6001-0023 (cable FSSB más corto) en lugar de A66L-6001-0026 para enrutamiento externo?

El No. A66L-6001-0023 es el cable FSSB (bus diferente) con una construcción sin funda para uso protegido dentro del gabinete únicamente. A66L-6001-0026 es el cable HSSB con funda reforzada N/S para enrutamiento externo. Los dos cables sirven a diferentes interfaces de bus (FSSB vs HSSB) y diferentes entornos de instalación; ninguno sustituye al otro.

P3: ¿Cuál es la longitud máxima del cable para las conexiones FANUC HSSB?

FANUC especifica longitudes máximas de cable HSSB según el presupuesto del enlace óptico: la pérdida óptica máxima que los receptores HSSB pueden tolerar a la velocidad de datos requerida. Los cables A66L-6001-0026 de hasta 30 m se enumeran en el catálogo de cables de FANUC, y FANUC confirma las longitudes máximas de cable en los manuales de conexión del controlador de robot y CNC. El cable de 8 m está dentro del presupuesto de enlace óptico especificado. Para tiradas muy largas, consulte la documentación de FANUC para el modelo de controlador específico.

P4: ¿El cable es reversible? ¿Se puede conectar cualquiera de los extremos al controlador o a la unidad?

Sí, los conectores ópticos R03 en ambos extremos del A66L-6001-0026#L8R03 son físicamente idénticos. La fibra transmite luz en ambas direcciones simultáneamente (la transmisión y la recepción suelen ser fibras separadas dentro del conjunto de cables). Cualquiera de los extremos puede conectarse al puerto del controlador o al puerto del servodrive; la conexión es simétrica con respecto a la dirección física.
