Fanuc A06B-0147-B075 — Servomotor AC de alto par α22/2000, eje recto, codificador de pulsos A64, 22 Nm

Descripción general del producto

Número de pieza: A06B-0147-B075

También buscado como: A06B0147B075, Fanuc A06B-0147-B075, FANUC A06B0147B075

Modelo de motor: α22/2000

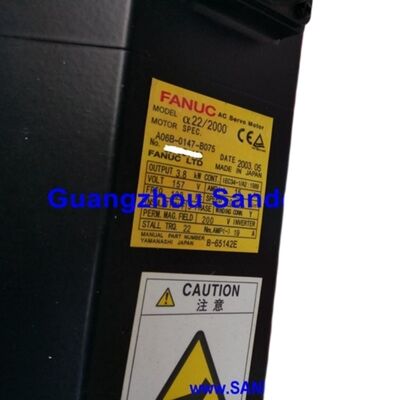

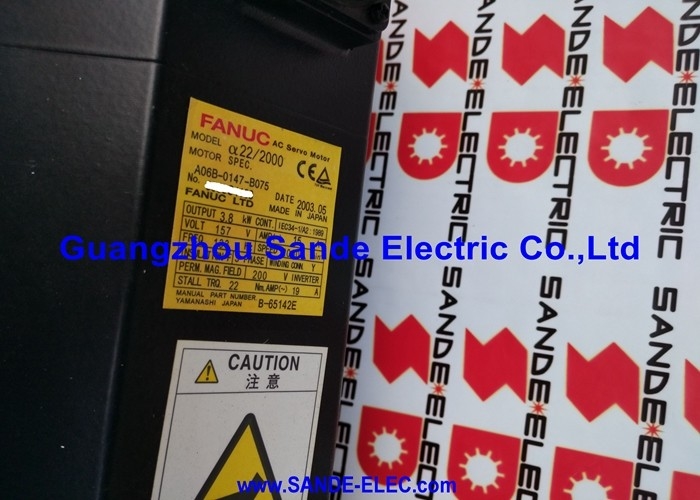

Clasificación: Servomotor AC sin escobillas Fanuc Alpha Series — Par de bloqueo de 22 Nm, 2000 rpm, eje liso recto, sin freno, codificador de pulsos incremental A64, IP65

El motor en contexto

El Fanuc A06B-0147-B075 pertenece a la serie original Fanuc alpha — no a las familias posteriores αi o αiS, sino a la plataforma alpha de primera generación que impulsó una gran cantidad de máquinas herramienta controladas por Fanuc durante los años 90 y principios de los 2000. Muchas de esas máquinas siguen funcionando en producción hoy en día, y cuando el A06B-0147-B075 falla, conseguir un reemplazo correcto no siempre es sencillo. Comprender exactamente qué es este motor — y qué lo distingue de variantes estrechamente relacionadas — es el punto de partida para obtener la pieza correcta.

Con 22 Nm de par de bloqueo y 2000 rpm, el α22/2000 es un motor de alto par y velocidad moderada diseñado para las aplicaciones de ejes de alimentación más pesadas de máquinas herramienta de gran formato: unidades de mesa pesadas en centros de mecanizado de pórtico, alimentaciones principales de carro en grandes centros de torneado y unidades de eje principal en equipos de mecanizado de alta resistencia donde la carga del eje exige más de lo que los motores más pequeños de la serie alpha pueden soportar.

La configuración base del A06B-0147-B075 es: eje liso recto (sin chavetero), sin freno, codificador de pulsos incremental A64. Cada elemento es importante para el pedido de reemplazo — un motor con chavetero (sufijo #7008), un freno (serie B175) o un codificador diferente es una pieza distinta.

Especificaciones técnicas

Par de bloqueo de 22 Nm: Qué significa en un eje de máquina pesada

Veintidós Newton-metros de par de bloqueo continuo sitúan al α22/2000 en el extremo superior de la familia original de servomotores Fanuc alpha. Este no es un motor para ejes de posicionamiento ligeros o centros de mecanizado compactos. Pertenece a máquinas donde la masa del eje, las fuerzas de corte y las demandas de carga sostenida superan lo que los motores más pequeños de la serie alpha — el α6, α12, α15 — pueden cubrir.

En un husillo de bolas con paso de 10 mm y un 90% de eficiencia, 22 Nm soportan aproximadamente 12,4 kN de fuerza axial. Ese tipo de fuerza axial sostenida cubre las unidades de mesa pesadas en grandes centros de mecanizado horizontal, los ejes de carro de centros de torneado sustanciales que manejan piezas de gran diámetro y los ejes de alimentación principales de máquinas tipo pórtico donde la masa del sillín por sí sola asciende a cientos de kilogramos.

La velocidad nominal de 2000 rpm refleja el tipo de eje que sirve este motor. Los ejes grandes y pesados con pasos de husillo de bolas sustanciales no necesitan velocidades de eje de 4000 o 5000 rpm — necesitan par. A 2000 rpm con un husillo de bolas de paso de 20 mm, el α22/2000 impulsa el eje a 40 m/min en acoplamiento directo. Eso es una velocidad de avance rápido práctica para un gran centro de mecanizado sin requerir engranajes intermedios que añadirían juego y complejidad mecánica.

Con una potencia nominal de 3,7 kW, el motor consume 15 A de la fuente de alimentación del motor de 157 V en condiciones nominales — cifras que coinciden con la potencia nominal del amplificador αSVU1-80 para esta clase de motor.

Eje liso recto: La configuración base

El A06B-0147-B075 lleva un eje liso recto sin chavetero — la designación SLK (liso) en la descripción del motor de Fanuc. Esta es la interfaz de acoplamiento estándar para máquinas que utilizan bujes de acoplamiento de sujeción por fricción o acoplamientos de disco flexibles en el eje del motor.

Con un par de bloqueo de 22 Nm, la selección del acoplamiento para este motor exige una atención real. Un buje de acoplamiento dimensionado solo para el par de bloqueo puede ser marginal frente al par pico que experimenta el eje durante una aceleración agresiva. El acoplamiento debe dimensionarse para la demanda de par pico total, no solo para la cifra de bloqueo sostenido, para evitar deslizamientos bajo ciclos de aceleración duros. Los diseños de acoplamiento de buje dividido a este nivel de par son productos industriales estándar — el diámetro del eje del α22/2000 acepta estos bujes directamente.

Para máquinas donde el componente accionado requiere un taladro con chaveta — un acoplamiento de engranaje, una brida de montaje rígida o cualquier buje donde el diseño del acoplamiento requiera una chaveta — la A06B-0147-B075#7008 lleva un chavetero en el eje. La variante con chavetero y la variante base SLK son idénticas en rendimiento. La especificación correcta del eje debe coincidir con el buje de acoplamiento de la máquina.

Sin freno: Bloqueo de servo en aplicaciones de eje pesado horizontal

El número de pieza base B075 no lleva freno electromagnético. La posición en reposo se mantiene mediante el bloqueo de servo del amplificador servo de la serie α de Fanuc — el bucle de posición activo, el codificador A64 retroalimentando la posición continuamente, y el amplificador suministrando corriente correctiva para mantener el ángulo de eje comandado.

Para las unidades de mesa horizontales, las alimentaciones de carro y las unidades de sillín que el α22/2000 suele servir, el bloqueo de servo es totalmente adecuado. Estos ejes no tienen fuerza gravitatoria neta actuando en la dirección de rotación del eje, y el bloqueo de servo mantiene un eje pesado en reposo de forma fiable sin deriva.

La variante con freno para este motor es la serie A06B-0147-B175 (no B075). El B175 añade un freno de retención accionado por resorte para ejes verticales o alimentaciones inclinadas donde se requiere retención mecánica al apagar el servo. Si el motor fallido de la máquina era un B175, el B075 no es un reemplazo apropiado — el freno proporciona una función de seguridad que el bloqueo de servo no puede replicar.

Codificador de pulsos A64: Codificador incremental en la plataforma Alpha original

El codificador instalado en el A06B-0147-B075 es el A64 — el codificador de pulsos incremental de 64000 cuentas por revolución utilizado en toda la serie original de motores Fanuc alpha. Este no es el codificador absoluto serial de la generación αi. Es un codificador incremental de señal paralela que se comunica a través de la interfaz de pulso diferencial estándar de la plataforma amplificadora alpha original.

Incremental significa que se requiere referenciado. Cada vez que el CNC se enciende — después de un apagado planificado, después de una interrupción de energía, después de una recuperación de alarma — el eje debe ejecutar un ciclo de retorno de referencia para establecer su coordenada de máquina. El CNC no conoce la posición del eje hasta que se encuentra el marcador de referencia. Para máquinas de gran formato donde el movimiento de referenciado recorre una parte sustancial del rango de recorrido del eje, este ciclo de referenciado es un paso operativo real que debe gestionarse correctamente en la secuencia de arranque de la máquina.

64000 ppr. A 64000 cuentas por revolución en un husillo de bolas de paso de 20 mm, cada cuenta del codificador corresponde a 312 nanómetros de desplazamiento lineal. Para las aplicaciones de mecanizado de alta resistencia que sirve este motor, esta resolución es adecuada para la precisión de posicionamiento requerida. La repetibilidad submicrométrica no es el objetivo de diseño para un eje de mecanizado de pórtico grande que impulsa una mesa de 500 kg — el posicionamiento fiable, preciso y repetible dentro de las tolerancias que requiere la operación de mecanizado es.

A64 frente a codificadores seriales. Al adquirir un reemplazo A06B-0147-B075, confirme que el CNC y el amplificador son de la generación alpha original que espera señales de codificador paralelo A64. Los amplificadores de la generación αi esperan el protocolo de codificador serial — un motor de la serie α (no αi) no se puede usar con amplificadores αi sin un adaptador, y viceversa. Esta coincidencia de generación es el error de adquisición más común en máquinas que ejecutan hardware de la serie alpha original.

Amplificadores y sistemas CNC compatibles

El A06B-0147-B075 está diseñado para los servos amplificadores de la serie Fanuc α (alpha original) — específicamente el αSVU1-80 (unidad de 80 amperios) especificado para el motor α22/2000. Este es el amplificador SVU alpha original, no el αiSV de la generación αi posterior. El motor no es compatible con amplificadores de las series αi o αiS.

Las plataformas CNC compatibles incluyen Fanuc Series 15, 16 y 18 de la generación alpha original — los sistemas CNC que estaban vigentes cuando se introdujo la plataforma servo de la serie α. Los CNC posteriores que ejecutan la plataforma servo αi no son compatibles con este motor sin el hardware de interfaz apropiado.

Cuando el A06B-0147-B075 falla y la máquina está parada, la prioridad es un reemplazo idéntico: mismo modelo de motor, misma configuración de eje, mismo tipo de codificador. Instalar un motor de una generación diferente — incluso con el mismo par y velocidad nominal — no funcionará con el amplificador existente si el protocolo del codificador difiere.

Serie A06B-0147: Variantes clave

El número base B075 es la configuración estándar IP65 con eje liso recto y sin freno. El sufijo #7008 añade un chavetero; el sufijo #7076 mejora el sellado a IP67. Confirme siempre que la configuración exacta del sufijo coincide con la máquina antes de realizar el pedido.

Aplicaciones típicas

Unidad de mesa principal en grandes centros de mecanizado horizontal. Unidades de sillín y mesa X e Y en grandes centros de mecanizado horizontal donde las masas pesadas de la pieza y el utillaje exigen el par de bloqueo de 22 Nm que los motores alpha más pequeños no pueden entregar. El α22/2000 fue una especificación común para estos ejes en equipos controlados por Fanuc 16 y 18.

Unidades de carro y corredera transversal pesadas en grandes centros de torneado CNC. Unidades de carro del eje Z en centros de torneado CNC de gran diámetro donde la masa del carro y la fuerza de avance sostenida durante operaciones de torneado pesadas requieren un alto par sostenido a velocidad moderada.

Ejes de alimentación de centros de mecanizado de pórtico. Unidades de eje X, Y y Z en centros de mecanizado tipo pórtico donde el puente o el sillín pesan varios cientos de kilogramos y el presupuesto de carga del eje exige 22 Nm de par continuo en el eje del motor.

Unidades de eje principal en máquinas de transferencia de alta resistencia y máquinas de propósito especial. Ejes de posicionamiento principales en máquinas de línea de transferencia, estaciones de mecanizado de propósito especial y equipos de automatización de alta resistencia controlados por sistemas CNC Fanuc 15 o 16 originales donde el motor ha permanecido en servicio desde su instalación original.

Reemplazo en campo en máquinas con amplificadores Fanuc alpha originales. Cualquier máquina equipada con amplificadores αSVU1-80 y motores α22/2000 donde el motor ha llegado al final de su vida útil o ha fallado y requiere un reemplazo idéntico para restaurar la producción.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A06B-0147-B075 y el A06B-0147-B075#7008?

La pieza base A06B-0147-B075 tiene un eje liso recto sin chavetero — el buje de acoplamiento se sujeta al OD del eje liso mediante una interfaz de fricción de buje dividido. La variante con sufijo #7008 tiene el mismo eje recto pero incluye un chavetero mecanizado, lo que permite que un buje de acoplamiento con chaveta transmita el par a través de la chaveta en lugar de solo por fricción. Todas las demás especificaciones — par, velocidad, codificador, configuración del freno y compatibilidad del amplificador — son idénticas. La especificación correcta del eje debe coincidir con el diseño del buje de acoplamiento de la máquina.

P2: ¿El A06B-0147-B075 utiliza un codificador absoluto o incremental?

El codificador de pulsos A64 en este motor es incremental, no absoluto. La posición no se conserva tras los eventos de apagado. Cada vez que el CNC Fanuc se enciende, el eje debe ejecutar un ciclo de retorno de referencia (referenciado) para establecer su coordenada de máquina antes de que pueda reanudarse la producción. Este es el comportamiento estándar de los motores de la serie alpha original — el codificador absoluto se introdujo en la generación αi posterior. Las máquinas construidas alrededor de este motor ya tienen sus secuencias de referenciado programadas; la secuencia debe seguirse en cada encendido del CNC.

P3: ¿Es el A06B-0147-B075 compatible con los amplificadores Fanuc αi más nuevos?

No. El A06B-0147-B075 utiliza el codificador incremental paralelo A64, que se comunica a través de la interfaz de codificador de la serie alpha original. Los amplificadores de la serie Fanuc αi esperan el protocolo de codificador serial utilizado por los motores αiS y αiF — estos dos sistemas de codificador son incompatibles sin un adaptador de interfaz. El A06B-0147-B075 requiere un amplificador Fanuc α series original (αSVU1-80). Instalar este motor en un amplificador αi sin el hardware adaptador apropiado resultará en fallos de comunicación del codificador.

P4: ¿Puede el A06B-0147-B075 reemplazar al A06B-0147-B175 (variante con freno)?

No sin evaluar primero los requisitos de seguridad del eje. La variante B175 lleva un freno electromagnético accionado por resorte, lo que significa que se especificó para un eje que requiere retención mecánica al apagar el servo — típicamente un eje vertical o una alimentación inclinada donde la gravedad causaría movimiento sin el freno. El B075 no tiene freno y mantiene la posición solo a través del bloqueo de servo. Instalar un B075 en un eje diseñado para un B175 elimina esa función de seguridad mecánica. Si el eje se confirma horizontal sin componente de carga gravitatoria, el B075 puede ser aceptable — pero esta determinación debe ser hecha por el fabricante de la máquina o un ingeniero cualificado, no asumida.

P5: Este es un motor de la serie alpha más antiguo — ¿todavía es reparable?

Sí. El A06B-0147-B075 sigue en servicio en una base instalada significativa de máquinas herramienta controladas por Fanuc en todo el mundo, y el motor es reparable. Las instalaciones cualificadas de reparación de servomotores pueden reemplazar rodamientos, sellos y el codificador de pulsos A64 para devolver una unidad desgastada o dañada a las especificaciones. También hay unidades reacondicionadas y de intercambio disponibles en especialistas en servomotores. Para sitios donde la máquina no se puede actualizar económicamente a una plataforma CNC y amplificador de generación actual, mantener el hardware existente de la serie alpha a través de motores reparados o reacondicionados es la ruta práctica y rentable para mantener la máquina en producción.
