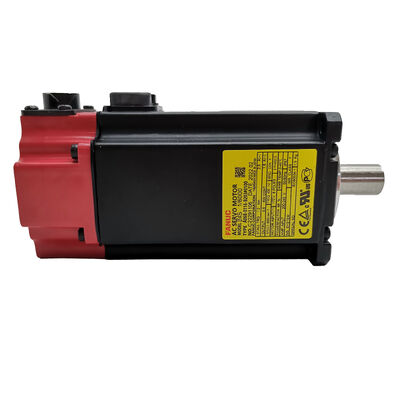

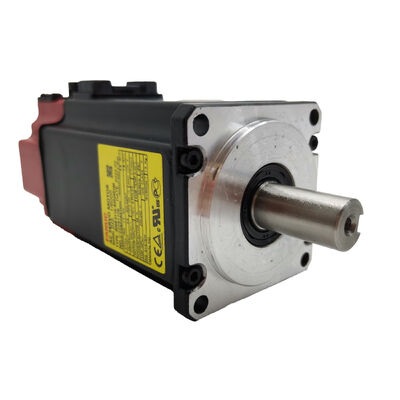

Motor servo AC Fanuc Bis 1/6000 A06B-0116-B203#0100 A06B0116B203#0100 A06B-0116-B203#0100 A06B-0116-B203/0100

Fanuc A06B-0116-B203— βiS 1/6000 Motor Servo AC Sellado, 6.000 RPM, IP67, Eje con Chaveta, Encoder Absoluto

Descripción General del Producto

Número de Parte: A06B-0116-B203#0100

También Buscado Como: A06B0116B203, FANUC A06B-0116-B203#0100, Fanuc A06B0116B2030100

Modelo de Motor: βiS 1/6000 (Beta iS 1/6000)

Clasificación: Motor Servo AC sin Escobillas Sellado Fanuc Beta iS Series — Par de Bloqueo de 1,2 Nm, Velocidad Máxima de 6.000 rpm, Eje Recto con Chavetero, Sin Freno, Encoder Absoluto B64iA, Sellado IP67

Especificaciones Técnicas

Dónde Encaja el βiS — y Por Qué Existe

Antes de especificar o adquirir este motor, es útil comprender dónde se sitúa la serie Fanuc βiS en relación con las familias αiS y αiF, más discutidas. La distinción no se trata simplemente de tamaño o potencia de salida, sino de la filosofía de diseño detrás de cada línea de productos.

Los motores αiS y αiF fueron diseñados para los más altos niveles de rendimiento servo: máxima resolución de retroalimentación (1.000.000 ppr), mínimo cogging, ancho de banda servo optimizado y precisión de bucle de posición pico en centros de mecanizado multieje exigentes y aplicaciones de cinco ejes. Son componentes de gama alta con precios acordes y especificados en máquinas donde esos niveles de rendimiento son tanto requeridos como justificados.

El serie βiS (Beta iS) ocupa una posición diferente. Construidos en torno al mismo ecosistema de encoder serial Fanuc y compatibles con las plataformas CNC de la generación αi de Fanuc, los motores βiS están diseñados para aplicaciones donde el rendimiento servo sólido es importante, pero no se requiere el extremo del espectro de rendimiento de αiS/αiF: centros de taladrado-roscado compactos, tornos de herramienta de torreta, rectificadoras cilíndricas, centros de mecanizado pequeños y equipos de automatización optimizados en costos. El βiS utiliza el encoder B64iA a 64.000 ppr en lugar del 1.000.000 ppr de la serie αi: una diferencia de resolución que es significativa en ejes de contorneado de ultraprecisión, pero en gran medida irrelevante en las operaciones punto a punto y de un solo eje que los motores βiS sirven predominantemente.

El A06B-0116-B203#0100 es el modelo 1,2 Nm / 6.000 rpm— el punto de entrada del marco βiS 1 — y el sufijo #0100 designa la variante Sellado IP67. Esa mejora de sellado, no el rendimiento base del motor, es lo que distingue esta configuración específica de la B203 estándar.

Sellado IP67 — Lo Que Realmente Ofrece el Sufijo #0100

Cada A06B-0116-B203#0100 tiene protección IP67— confirmada por el sufijo #0100 que lo separa de la B203 base con IP65 estándar. La diferencia entre IP65 e IP67 no es menor cuando el motor se encuentra en un eje de máquina herramienta.

IP65 protege contra la entrada de polvo y chorros de agua dirigidos, adecuado para la mayoría de los entornos CNC donde el motor se monta lejos de la zona de corte y se expone principalmente a niebla de refrigerante y salpicaduras ocasionales.

IP67 va más allá: protección contra inmersión temporal en agua hasta un metro de profundidad durante un máximo de treinta minutos. En términos de máquina herramienta, esto significa que el motor resiste inundaciones directas de refrigerante, rociado de refrigerante a alta presión que llega al cuerpo del motor, acumulación de refrigerante en el bolsillo de montaje del motor y limpieza agresiva con lavado sin que el refrigerante penetre en la carcasa del motor y llegue a los devanados o al encoder.

Para máquinas donde el βiS 1/6000 se monta en una posición que ve contacto regular con refrigerante — un accionamiento de eje Z dentro de un centro de mecanizado compacto, un motor de eje X en un torno de herramienta de torreta cerca de la zona de corte, o cualquier eje donde el motor no pueda ser protegido físicamente del flujo de refrigerante — IP67 es la especificación correcta. Especificar IP65 en un entorno IP67 es una apuesta a que el motor sobrevivirá a la degradación progresiva del sello, que perderá con el tiempo.

El eje de 14 mm de diámetro exterior con chavetero y la carcasa sellada IP67 trabajan juntos como la interfaz externa completa de este motor. La geometría del eje está estandarizada dentro del marco βiS 1 y coincide con los cubos de acoplamiento instalados en máquinas que especifican este motor.

Velocidad Máxima de 6.000 RPM — Más Que el αiF 1/5000 para Aplicaciones de Ciclo Alto

Un detalle que vale la pena notar para cualquiera que compare el A06B-0116-B203#0100 con los motores Fanuc αiF 1/5000 de clase de salida similar: el βiS 1/6000 alcanza un máximo de 6.000 rpm, mientras que la familia αiF 1/5000 se limita a 5.000 rpm. En algunas aplicaciones — particularmente trabajos de ciclo de taladrado-roscado de alta velocidad con herramientas compactas y movimientos de arranque-parada frecuentes del eje — esta diferencia de techo de 1.000 rpm se traduce directamente en tiempos de desplazamiento de eje más cortos en movimientos de carrera corta.

A 6.000 rpm en un husillo de bolas de paso de 5 mm en acoplamiento directo, el eje se desplaza a 30 m/min. En un centro de mecanizado compacto donde los límites de velocidad de avance rápido del tiempo de ciclo en movimientos de aproximación y retracción de herramienta de corta distancia, la holgura adicional por encima de 5.000 rpm reduce el tiempo de no corte en trabajos de ciclo alto. Esta es una ventaja de aplicación genuina para operaciones de taladrado-roscado y fresado ligero en lugar de un detalle de especificación sin consecuencia práctica.

Al mismo tiempo, 1,2 Nm de par de bloqueo es la combinación correcta para este rango de velocidad: el motor está optimizado para posicionamiento rápido y de carga ligera, no para corte sostenido de alto par. Las aplicaciones que exigen par sostenido bajo cargas de corte interrumpido pesadas se atienden mejor con motores más grandes, independientemente de la clasificación de velocidad.

Encoder Absoluto B64iA: Retención de Posición Sin el Precio de 1M ppr

El B64iA instalado en el A06B-0116-B203#0100 es un encoder absoluto serial que entrega 64.000 pulsos por revolución: una resolución que puede parecer modesta en comparación con el A1000 de 1.000.000 ppr de la serie αiS/αiF, pero en el contexto de las aplicaciones que este motor sirve, proporciona una calidad de bucle de posición totalmente adecuada.

Operación absoluta significa que no hay referenciado al encender. La posición del eje multivuelta se retiene a través del apagado por la batería de respaldo en el amplificador servo Fanuc βi series. Cada vez que el CNC se enciende, la coordenada del eje está inmediatamente disponible sin ningún movimiento de retorno de referencia. Para máquinas que ciclan la energía entre turnos o se recuperan de eventos de alarma, este comportamiento operativo elimina la secuencia de referenciado de inicio que requieren los sistemas de encoder incremental: un ahorro de tiempo real que se acumula en cada día de producción.

A 64.000 cuentas por revolución en un husillo de bolas de paso de 5 mm, el bucle de posición se cierra a una resolución de aproximadamente 78 nanómetros por cuenta. Para las tareas de posicionamiento que el βiS 1/6000 maneja típicamente — taladrado de posición de agujeros, ciclos de aproximación y retracción de roscado, posicionamiento de herramienta de torreta en un torno de torreta — esta resolución es más que suficiente para las tolerancias que producen las operaciones.

El B64iA se comunica a través del mismo protocolo de encoder serial Fanuc utilizado por la serie de amplificadores βi, lo que lo hace completamente integrado en el sistema de accionamiento Fanuc βi sin ninguna adaptación de interfaz. El mantenimiento de la batería sigue la misma disciplina que otros sistemas de encoder absoluto Fanuc: reemplace la batería de respaldo en el amplificador servo cuando el CNC emita una alarma de batería baja. Dejar que se agote restablece el contador y requiere un procedimiento de re-referenciado único.

Eje Recto con Chaveta: Transmisión Segura de Par en un Motor de Marco Pequeño

El eje recto de 14 mm con chaveta en el A06B-0116-B203#0100 es la interfaz de acoplamiento correcta para los cubos de acoplamiento instalados en máquinas que especifican este motor. Con un par de bloqueo de 1,2 Nm, la chaveta transmite el par a través de un acoplamiento mecánico positivo en lugar de depender únicamente del apriete por fricción, importante para ejes que invierten frecuentemente y donde la vibración podría hacer que un acoplamiento solo por fricción se afloje con el tiempo.

El eje de 14 mm de diámetro exterior es específico del marco βiS 1. Es más pequeño que los diámetros de eje en motores αiF y αiS de potencias similares, lo que refleja el envolvente físico más compacto del βiS. Esta diferencia física significa que los cubos de acoplamiento de familias de motores Fanuc más grandes no se transfieren al βiS 1: el orificio del cubo debe ser específico para el diámetro del eje de 14 mm de este motor.

Dado que el A06B-0116-B203#0100 no tiene freno(confirmado por la designación B203), el procedimiento de transferencia del cubo de acoplamiento durante el reemplazo del motor es sencillo: retire el cubo con un extractor de engranajes adecuado, confirme que la chaveta y el chavetero no están dañados, instale el nuevo motor, reinstale el cubo con la chaveta encajada y apriete según la especificación de par del fabricante del acoplamiento. La configuración sin freno mantiene el cuerpo del motor más corto y ligero, lo que es una ventaja real de empaquetado en máquinas compactas donde el acceso al motor es restringido y el espacio libre es limitado.

Compatibilidad de Amplificador y CNC

El A06B-0116-B203#0100 opera con amplificadores servo Fanuc βi series (βiSV). Los módulos amplificadores βiSV son las unidades de accionamiento compactas y optimizadas en costos diseñadas para la familia de motores βiS: más pequeñas en huella de panel que los módulos αiSV y con una clasificación de corriente correspondientemente menor, adaptadas a la modesta clase de potencia del βiS.

Las plataformas CNC compatibles incluyen Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32i. El motor y el amplificador se comunican a través de la misma arquitectura de enlace serial Fanuc utilizada en las familias de productos αi y βi: la diferencia entre βiSV y αiSV radica en el conjunto de parámetros del motor y la clasificación de corriente, no en el protocolo de comunicación CNC a amplificador.

Al instalar este motor como reemplazo, confirme que los parámetros del eje CNC están configurados para el tipo de motor βiS 1/6000 de la base de datos de parámetros servo de Fanuc. En las versiones de CNC más recientes, la autodetección del tipo de motor a través de los datos del encoder B64iA puede poblar los parámetros automáticamente: verifique el resultado contra la configuración esperada antes de ejecutar la producción.

Variantes de la Serie A06B-0116-B203

La diferencia de configuración del sufijo #0100 con respecto a la B203 base es solo el sellado IP67 en lugar de IP65. El par, la velocidad, el encoder y la geometría del eje son idénticos. Especifique el #0100 cuando el entorno de montaje del motor involucre exposición directa al refrigerante; la B203 base para entornos protegidos estándar.

Aplicaciones Típicas

Centros de mecanizado CNC compactos y centros de taladrado-roscado. Accionamientos de eje de alimentación en fresadoras verticales de formato pequeño y máquinas de taladrado-roscado donde el marco βiS 1 se ajusta a las restricciones de empaquetado mecánico y el techo de 6.000 rpm soporta viajes rápidos del eje en movimientos de carrera corta con tiempo de ciclo reducido.

Tornos CNC de herramienta de torreta. Accionamientos de eje X y Z en máquinas de torneado de herramienta de torreta donde el pequeño envolvente del motor es una necesidad de empaquetado, el sellado IP67 maneja la proximidad a la zona de refrigerante y el encoder absoluto simplifica el posicionamiento de la torreta y la corredera después del encendido.

Rectificadoras cilíndricas CNC. Accionamientos de eje de alimentación en rectificadoras cilíndricas e internas CNC donde el tamaño del marco βiS 1/6000 se ajusta a diseños compactos de eje de cabezal de muela y cabezal de pieza, y el encoder absoluto soporta la recuperación inmediata de posición después de que la máquina se enciende entre ciclos de rectificado.

Automatización y ejes de manipulación optimizados en costos. Ejes de posicionamiento en equipos de automatización controlados por Fanuc, sistemas de manipulación de piezas y ejes de máquinas secundarias donde la combinación de amplificador βiSV y motor βiS ofrece un rendimiento servo de bucle cerrado confiable a un costo de sistema menor que la plataforma αiS/αiF.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia práctica entre el βiS 1/6000 y un Fanuc αiF 1/5000 de potencia de salida similar?

Ambos entregan 0,5 kW de potencia a niveles de par de bloqueo similares, pero tres diferencias son importantes en la práctica. Primero, velocidad máxima: el βiS 1/6000 alcanza 6.000 rpm frente a los 5.000 rpm del αiF, una ventaja en desplazamiento rápido en ejes compactos. Segundo, resolución del encoder: el βiS utiliza el B64iA a 64.000 ppr; el αiF utiliza el A1000 a 1.000.000 ppr, el αiF gana en calidad de contorneado y acabado superficial para trabajos de precisión exigentes. Tercero, costo del sistema: el amplificador βiSV es menos costoso que el αiSV. Para taladrado-roscado, herramienta de torreta y posicionamiento CNC estándar, el βiS es la opción más rentable; para contorneado de alta precisión o trabajos exigentes de cinco ejes, el αiF es la especificación correcta.

P2: ¿Significa el sufijo #0100 que este motor tiene especificaciones de rendimiento diferentes a la B203 base?

No, el sufijo #0100 solo cambia el nivel de sellado de IP65 a IP67. El par de bloqueo (1,2 Nm), la velocidad máxima (6.000 rpm), el tipo de eje (recto con chaveta, 14 mm), el encoder (B64iA absoluto) y la configuración del freno (ninguno) son idénticos entre la B203 y la B203#0100. El sellado IP67 es la única distinción, y existe específicamente para instalaciones donde el motor está expuesto a contacto directo con refrigerante, inundaciones o rociado a alta presión que eventualmente penetrarían los sellos IP65.

P3: ¿Requiere este motor un ciclo de retorno de referencia (homing) en cada encendido del CNC?

No. El B64iA es un encoder absoluto serial— la posición del eje multivuelta se retiene a través del apagado por la batería de respaldo en el amplificador servo Fanuc βi. Cuando el CNC se enciende, la coordenada del eje se conoce inmediatamente sin ningún movimiento de referenciado. Esta es una de las ventajas operativas clave de la familia de motores βiS sobre los sistemas de encoder incremental más antiguos. Reemplace la batería de respaldo del amplificador de inmediato cuando el CNC emita una alarma de batería baja; dejar que la batería se agote por completo restablece el contador multivuelta y fuerza un procedimiento de re-referenciado único.

P4: ¿Qué amplificador Fanuc se requiere para el A06B-0116-B203#0100?

Este motor requiere un amplificador servo Fanuc βi series (βiSV). Las unidades βiSV son los módulos de accionamiento compactos diseñados específicamente para la familia de motores βiS, con clasificaciones de corriente adaptadas a la clase de potencia βiS. Las plataformas CNC compatibles incluyen Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i y 31i. El motor no es compatible con amplificadores αiSV (que están dimensionados y parametrizados para motores αiS/αiF) ni con amplificadores β series no-i. Siempre confirme que el conjunto de parámetros del eje coincide con el tipo de motor βiS 1/6000 después de la instalación.

P5: El sufijo B203 indica que no tiene freno, ¿es esto seguro para todos los tipos de ejes?

La configuración sin freno es correcta y segura para ejes horizontales y cualquier eje donde no actúe una fuerza gravitacional neta en la dirección de rotación del eje. En estos ejes, el bloqueo servo del amplificador servo βiSV mantiene la posición mientras el amplificador está activo, y el eje no se desplaza con el servo apagado en un plano horizontal. Para ejes verticales o alimentaciones inclinadas donde el motor debe soportar una carga gravitacional con el servo apagado — cuando el amplificador está apagado, en falla o en parada de emergencia — se requiere una variante de motor con freno. El equivalente equipado con freno en esta serie es el A06B-0116-B576 (freno de resorte de 24V, eje recto con chaveta, mismas opciones de encoder y sellado). Nunca instale el B203 sin freno en una aplicación de eje vertical diseñada originalmente para un motor con freno.
