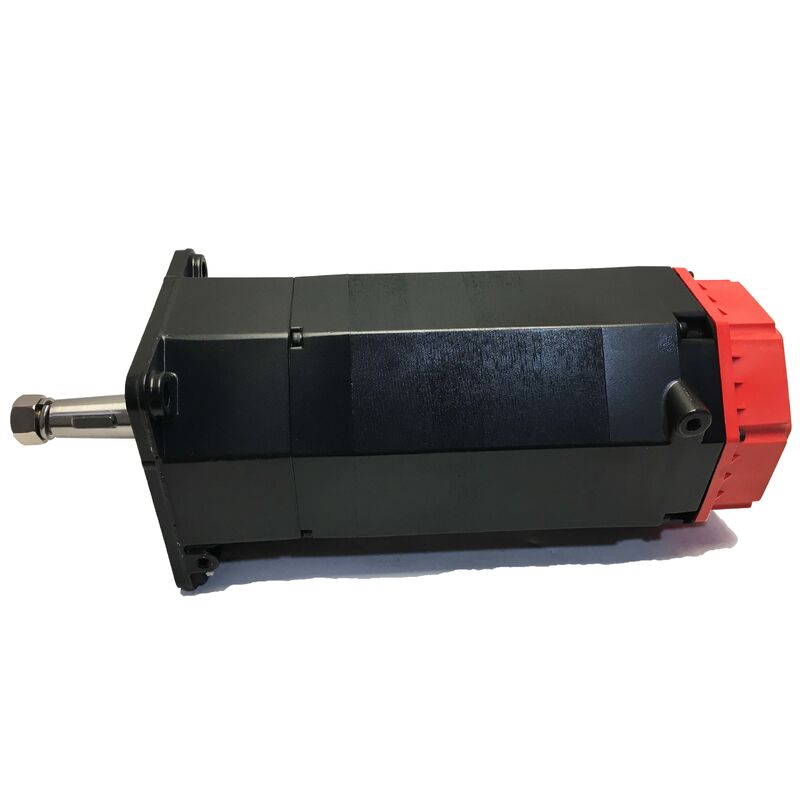

Motor servo AC Fanuc A06B-0113-B077 — Beta B0.5/3000, eje recto con chaveta, codificador incremental i32b

Descripción general del producto

Número de pieza: A06B-0113-B077

También buscado como: A06B0113B077, FANUC A06B-0113-B077, Fanuc A06B0113B077

Modelo de motor: Beta B0.5/3000

Serie: Servomotor AC sin escobillas Fanuc Beta Series Clasificación: Servomotor AC Fanuc Beta Series — 0.2 kW, 3,000 rpm de velocidad máxima, eje recto con chaveta, sin freno, codificador incremental i32b, IP65

Especificaciones técnicas

La serie Fanuc Beta — Diseñada para ejes compactos y rentables

El catálogo de motores Fanuc organiza sus servomotores en niveles de rendimiento, y comprender dónde encaja la serie Beta ayuda a explicar por qué este motor existe junto a las familias más prominentes αiS y αiF.

Los motores de la serie Alpha i — αiS, αiF, αiF HV — están diseñados para un rendimiento servo máximo: resolución máxima del codificador, ancho de banda servo estrecho y la precisión posicional exigente de centros de mecanizado de precisión de cinco ejes, centros de torneado de gran formato y equipos de fabricación de alto rendimiento. Estos son los motores adecuados cuando el rendimiento es la especificación principal.

El serie Beta ocupa un diseño diferente. Construidos sobre la misma plataforma de amplificador Fanuc βi y compatibles con la misma generación de CNC, los motores Beta están diseñados para ejes donde la operación servo sólida y confiable es importante pero el techo de rendimiento extremo de la serie Alpha i no es necesario — y donde el costo del sistema de usar un amplificador αiSV y un motor αiS/αiF no estaría justificado por la aplicación.

Centros de mecanizado pequeños, tornos CNC compactos, tornos de herramienta de torreta, ejes auxiliares secundarios en equipos más grandes y plataformas de automatización sensibles al costo son donde la serie Beta se gana su lugar. El B0.5/3000 en la base de la gama Beta ofrece exactamente el perfil de rendimiento que estas aplicaciones necesitan: un motor compacto y ligero con un techo constante de 3,000 rpm y una potencia de 0.2 kW, funcionando con una fuente de inversor de 200V a través de un amplificador βiSV, proporcionando control de posición en bucle cerrado adecuado para las tolerancias y acabados superficiales para los que están diseñadas las máquinas de esta clase.

Eje recto con chaveta: Transmisión de par positiva en un paquete compacto

El A06B-0113-B077 lleva un eje recto con una chaveta mecanizada — la configuración ST, KEY que aparece consistentemente en las variantes de sufijo B0xx en la serie A06B-0113.

Con una potencia nominal de 0.2 kW, el par transmitido a través de este eje es modesto. La función de la chaveta aquí no es soportar el par al límite de su capacidad de cizallamiento — es asegurar que la transmisión de par se realice mediante un acoplamiento mecánico positivo en lugar de depender únicamente del apriete por fricción entre el taladro del cubo y el diámetro exterior del eje. En un eje servo pequeño que invierte frecuentemente, cambia la dirección de carga regularmente y experimenta vibraciones de la estructura de la máquina, un acoplamiento de eje liso apretado por fricción puede aflojarse con el tiempo. La configuración con chaveta evita por completo este modo de deterioro.

La geometría del eje recto — a diferencia del eje cónico que se encuentra en otras familias de motores Fanuc — significa que la instalación y extracción del cubo del acoplamiento es sencilla: el cubo se desliza sobre el eje, la chaveta encaja y el cubo se asegura axialmente. La extracción requiere un extractor en la cara del cubo. Sin tornillo de tracción, sin geometría cónica que asentar. Para un motor pequeño en una máquina compacta donde el acceso es limitado y el mantenimiento debe ser rápido, esta simplicidad tiene un valor práctico.

Cuando el A06B-0113-B077 se utiliza como reemplazo, el cubo del acoplamiento del motor original se transfiere al nuevo sin modificaciones — mismo diámetro de eje, misma geometría de chaveta. La única consideración de hardware es confirmar que el tornillo de retención axial del cubo se aprieta a la especificación correcta después de la transferencia.

Codificador incremental i32b: Qué significa en la operación diaria

El i32b equipado en el A06B-0113-B077 es un codificador incremental de 32,000 pulsos por revolución — protocolo serie, que proporciona retroalimentación de posición y velocidad al servo amplificador de la serie βi.

Incremental significa que se requiere un ciclo de referencia (homing) en cada encendido del CNC. El i32b no retiene la posición del eje a través de eventos de apagado. Cuando el CNC se enciende — al inicio de un turno, después de una recuperación de alarma, después de un apagado planificado — el eje controlado por este motor no conoce su posición en el sistema de coordenadas de la máquina hasta que ejecuta un recorrido de retorno de referencia (homing) para encontrar su marcador de referencia. Solo después de detectar el marcador de referencia, el CNC establece la coordenada del eje y permite que la máquina entre en operación automática.

Para las máquinas que este motor sirve típicamente — tornos CNC compactos, centros de mecanizado pequeños, máquinas de taladrado-roscado — este comportamiento de homing es estándar y ya está programado en la secuencia de inicio de la máquina. Los operadores de estas máquinas están acostumbrados al ciclo de retorno de referencia como parte normal del inicio de la máquina para el día. No es un mal funcionamiento ni una deficiencia; es el comportamiento operativo esperado para un sistema de codificador incremental.

El i32b distingue al A06B-0113-B077 de las variantes de codificador absoluto en la misma familia B0.5/3000. El B075 utiliza el codificador absoluto A32B a 32,000 ppr — retiene la posición a través del apagado, eliminando el requisito de homing, pero a un costo de sistema más alto. El B077 es la opción incremental de menor costo para aplicaciones donde el ciclo de homing es aceptable y el beneficio de retención de posición del codificador absoluto no vale la diferencia de precio.

Resolución de 32,000 ppr. En un husillo de bolas de 5 mm de paso en acoplamiento directo, 32,000 cuentas por revolución dan una resolución de bucle de posición de aproximadamente 156 nanómetros por cuenta. Para los requisitos de precisión de posicionamiento de tornos CNC compactos y centros de mecanizado pequeños, esta resolución proporciona una calidad de retroalimentación adecuada para las tolerancias que estas máquinas están diseñadas para mantener.

Sin freno: La configuración estándar para ejes horizontales

El número base B077 lleva sin freno electromagnético. La posición en reposo se mantiene mediante el bloqueo servo del servo amplificador βi — el bucle de posición activo, el i32b retroalimentando 32,000 cuentas por revolución continuamente, y el amplificador corrigiendo al ángulo de eje comandado.

En los ejes horizontales y ejes de avance de baja inclinación que el B0.5/3000 sirve típicamente, el bloqueo servo proporciona una sujeción de posición confiable mientras el amplificador está activo. No hay deriva entre las posiciones comandadas cuando el servo está activo.

La configuración sin freno mantiene el motor compacto y ligero — apropiado para máquinas diseñadas con un envolvente de motor ajustado. También simplifica el panel eléctrico de la máquina: sin circuito de freno de 24V, sin relé de freno, sin temporización de freno en las secuencias de inicio y apagado.

Donde se involucra un eje vertical o un avance inclinado y se requiere sujeción mecánica al apagar el servo, se aplica la variante con freno de este motor. El A06B-0113-B178 lleva un freno de resorte de 90V con el mismo cuerpo de motor B0.5/3000. Nunca instale el B077 sin freno en una aplicación de eje vertical diseñada para un motor con freno — el bloqueo servo no puede proporcionar sujeción mecánica cuando el amplificador está desenergizado.

Serie A06B-0113: Variantes clave de un vistazo

Todas las variantes de la serie A06B-0113 comparten el cuerpo del motor Beta B0.5/3000 — 0.2 kW, 3,000 rpm, geometría de eje recto. La configuración del eje, el freno y el tipo de codificador son los factores diferenciadores en el rango de sufijos.

El B077 se encuentra en la base del rango sellado/sin freno: IP65 estándar, eje con chaveta, codificador incremental, sin freno. El sufijo #7076 mejora el sellado a IP67 para entornos con exposición directa a refrigerante, manteniendo todas las demás especificaciones idénticas.

Compatibilidad de amplificador y CNC

El A06B-0113-B077 opera con servos amplificadores Fanuc serie βi (βiSV) — los módulos de accionamiento compactos diseñados para la familia de motores Beta. El βiSV acepta el protocolo de codificador incremental i32b y está parametrizado para la familia de tipos de motor Beta. Las plataformas CNC compatibles incluyen Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B y 32i.

El motor no es compatible con amplificadores αiSV, que están diseñados y parametrizados para la serie de motores Alpha i. Si bien tanto los βiSV como los αiSV operan dentro del mismo ecosistema de accionamiento Fanuc αi/βi y se comunican con el CNC a través del mismo bus serie FSSB, los parámetros del tipo de motor y las clasificaciones de corriente difieren entre las dos familias de amplificadores.

Al instalar el A06B-0113-B077 como reemplazo, confirme que los parámetros del eje CNC estén correctamente configurados para el tipo de motor Beta B0.5/3000. En máquinas donde este motor ha estado en servicio desde su fabricación original, los parámetros ya están establecidos — verifique que no se hayan alterado antes de devolver la máquina a producción.

Aplicaciones típicas

Ejes de avance de torno CNC compacto. Accionamientos de eje X y Z en centros de torneado CNC pequeños y tornos de herramienta de torreta donde la envolvente de la pieza, la masa del eje y las demandas de fuerza de corte caen bien dentro del rango de par-velocidad del B0.5/3000, y el costo del sistema de la combinación βiSV/motor Beta se adapta a la posición de mercado de la máquina.

Ejes auxiliares y de avance de centros de mecanizado pequeños. Accionamientos de eje secundario en VMC compactos, centros de taladrado-roscado y centros de mecanizado horizontales pequeños donde la carga del eje es ligera y el motor de la serie βi proporciona una operación servo confiable en bucle cerrado a un precio competitivo.

Ejes de avance de rectificadoras CNC. Accionamientos de entrada de muela y correderas transversales en rectificadoras cilíndricas y planas CNC pequeñas donde el posicionamiento incremental preciso dentro de un rango de trabajo definido es el requisito del eje, y el ciclo de homing al inicio es parte estándar de la operación de la máquina.

Ejes de especialidad y automatización controlados por Fanuc. Ejes de posicionamiento secundarios en máquinas de propósito especial controladas por Fanuc, equipos de transferencia y plataformas de automatización donde el sistema de accionamiento de la serie βi fue especificado para un control servo optimizado en costos y el motor B0.5/3000 se ajusta a los requisitos cinemáticos del eje.

Reemplazo directo en máquinas existentes equipadas con la serie Beta. Cualquier máquina controlada por Fanuc serie 0i o 30i que actualmente ejecute motores A06B-0113-B077 en uno o más ejes, donde una unidad fallida requiere un reemplazo directo para restaurar la producción.

Preguntas frecuentes

P1: ¿Por qué este motor requiere un ciclo de homing en cada encendido cuando muchos otros motores Fanuc no lo hacen?

El i32b es un codificador incremental — cuenta pulsos desde una referencia arbitraria, sin memoria de la posición absoluta del eje cuando se retira la alimentación. Cada vez que el CNC se enciende, el eje no tiene referencia posicional hasta que encuentra su marcador de referencia de máquina a través de un recorrido de homing (retorno de referencia). Las variantes de codificador absoluto en esta familia de motores — B075 usa el A32B, B178 usa el A8B — retienen la posición a través del apagado y eliminan este requisito. El B077 con i32b intercambia esa conveniencia por un menor costo del sistema. En máquinas construidas alrededor del B077, el ciclo de homing ya es parte del procedimiento de inicio estándar.

P2: ¿Cuál es la diferencia entre el B077 y el B077#7076 — ¿cuál es el correcto para mi máquina?

El A06B-0113-B077 base lleva sellado IP65 — protección contra polvo y chorros de agua dirigidos. La variante #7076 mejora a IP67 — protección contra inmersión temporal en agua, adecuada para rociado directo de refrigerante y inundación. Todas las demás especificaciones son idénticas: misma potencia de 0.2 kW, mismo techo de 3,000 rpm, mismo codificador i32b, mismo eje recto con chaveta, sin freno. Especifique el #7076 si el motor está montado en una posición expuesta regularmente a contacto directo con refrigerante; el B077 base es correcto para entornos protegidos donde la exposición al refrigerante es indirecta.

P3: ¿Puede el A06B-0113-B077 ser accionado por un amplificador αiSV en lugar de un βiSV?

No — no como una sustitución directa. El amplificador αiSV está diseñado y parametrizado para la familia de motores Alpha i (αiS, serie αiF). El βiSV es el amplificador correcto para motores de la serie Beta, incluido el B0.5/3000. Si bien ambas familias de amplificadores se conectan a las plataformas CNC Fanuc a través de FSSB, los parámetros del tipo de motor, las clasificaciones de corriente y los parámetros de la interfaz del codificador difieren. Usar un αiSV para accionar un motor Beta requiere un rediseño del sistema de accionamiento a nivel de máquina, no un simple cambio de parámetros. El B077 requiere un amplificador βiSV como el accionamiento emparejado correcto.

P4: ¿El A06B-0113-B077 todavía está en producción, o es una pieza heredada?

La familia de motores Beta B0.5/3000 con codificador i32b ocupa una posición establecida en la línea de productos de Fanuc para ejes de máquinas herramienta optimizados en costos. Para las máquinas que actualmente ejecutan este motor, la pieza permanece disponible a través de distribuidores autorizados de Fanuc y la amplia red del mercado de accesorios que da soporte a los componentes Fanuc a nivel mundial. Para la planificación de mantenimiento a largo plazo, las instalaciones que ejecutan múltiples máquinas con este motor pueden beneficiarse de tener una unidad de repuesto en inventario — los plazos de entrega de los motores Fanuc de marco pequeño pueden variar según la región y la temporada, y tener un reemplazo disponible en el momento en que ocurre una falla elimina el impacto en la producción de esperar el abastecimiento.

P5: ¿Se puede sustituir el B077 (sin freno, codificador incremental) por un B075 (codificador absoluto) para una mayor comodidad operativa?

El codificador absoluto del B075 elimina el requisito de homing y es compatible a nivel del cuerpo del motor — mismo envolvente físico, misma geometría de eje. Sin embargo, la sustitución del tipo de codificador entre variantes no es solo un cambio de parámetros. El conjunto de parámetros del eje CNC para un motor con codificador incremental y un motor con codificador absoluto difiere en el tipo de codificador, la interpretación de la resolución de retroalimentación y el comportamiento de retención de posición. Un cambio directo de B077 a B075 requiere actualizar los parámetros del eje en el CNC Fanuc para que coincidan con la configuración del codificador absoluto, y un establecimiento único de la referencia de posición absoluta. Si estos cambios de parámetros se realizan correctamente y se restablece el punto cero del eje, el B075 funcionará correctamente y proporcionará el beneficio operativo de la retención de posición absoluta. Es una mejora, no una sustitución intercambiable — confirme con la documentación de servicio de la máquina antes de proceder.
