Nuevo Mitsubishi HC-MFS23 — Servomotor AC de baja inercia y marco pequeño para accionamientos de automatización de alta velocidad y precisión

MITSUBISHI ELECTRIC · SERVOMOTOR AC · SERIE HC-MFS · UNIDAD NUEVA

Qué es este motor

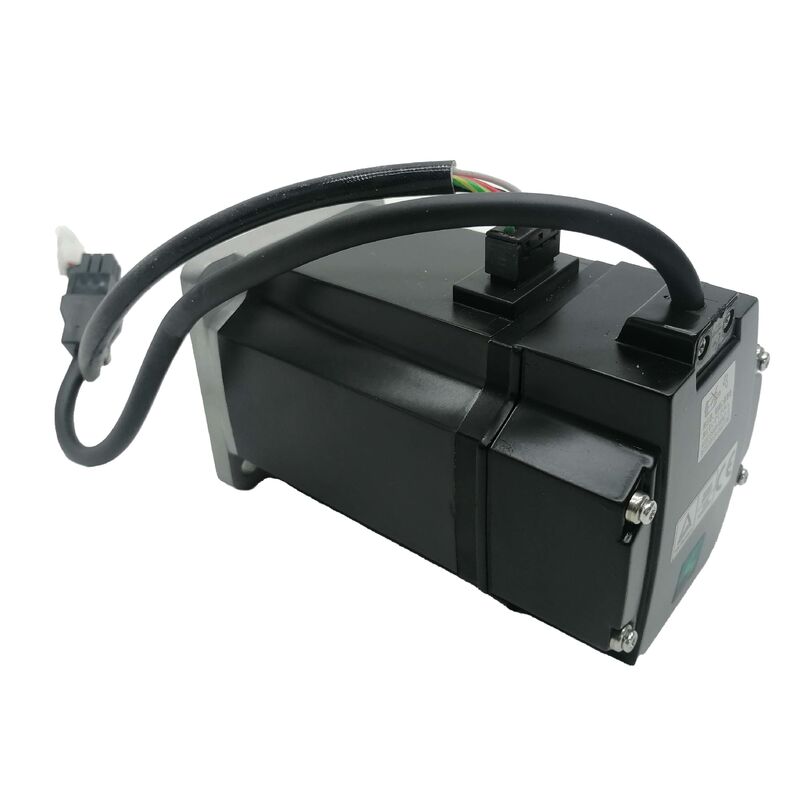

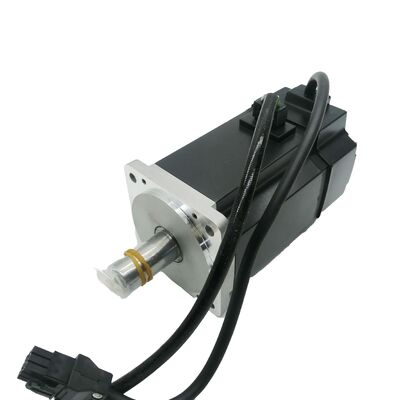

El Mitsubishi HC-MFS23 es un servomotor AC sin escobillas de baja inercia de 200W de la serie HC-MFS de Mitsubishi Electric, una línea de servomotores compactos y de respuesta rápida diseñada para aplicaciones de automatización de precisión donde la aceleración rápida, la alta precisión posicional y el rendimiento fiable en servicio continuo son los requisitos principales.

Este anuncio es una unidad nueva. No es una unidad reacondicionada, ni una unidad recuperada, ni un núcleo remanufacturado. Un motor nuevo en condiciones originales de fábrica, con rodamientos, codificador y bobinados que nunca han experimentado carga operativa ni ciclos térmicos en servicio. En una plataforma tan establecida como la serie HC-MFS, esa distinción importa más de lo que parece. La base instalada de estos motores es grande y está envejeciendo, y el mercado de reemplazo refleja esa realidad: las unidades nuevas de stock antiguo y las opciones remanufacturadas coexisten en la cadena de suministro con perfiles de riesgo muy diferentes. Una unidad nueva elimina la incertidumbre sobre la condición que realmente está recibiendo.

El HC-MFS23 se integra de forma nativa con los amplificadores de servomotor de la serie MR-J2S de Mitsubishi dentro de la plataforma MELSERVO, el ecosistema de accionamiento para el que se diseñaron estos motores. Esa compatibilidad nativa significa que el amplificador y el motor trabajan juntos desde el principio: interfaz de codificador a juego, valores predeterminados de parámetros a juego y autoajuste del lado del accionamiento que utiliza las características conocidas del motor como punto de partida.

Especificaciones clave

La serie HC-MFS: Diseñada específicamente para movimiento rápido y preciso

La línea de servomotores de Mitsubishi siempre se ha segmentado por clase de inercia porque la física del control de movimiento hace que la coincidencia de inercia sea realmente importante. La serie HC-MFS se encuentra en el extremo de baja inercia de ese espectro, una elección de diseño deliberada que da forma a todo el comportamiento de este motor en un sistema de automatización.

La baja inercia del rotor significa que el motor cambia de velocidad rápidamente. Para un amplificador de servomotor que intenta seguir un perfil de posición comandado con alta fidelidad, un rotor de baja inercia es más fácil de acelerar y desacelerar con precisión; el bucle de control puede aplicar correcciones más rápido sin sobrepasarse u oscilar alrededor del objetivo. En aplicaciones de ciclo alto donde un eje completa docenas o cientos de movimientos de posicionamiento cortos por minuto, el efecto acumulativo en el rendimiento es real y medible.

Con 200W, el HC-MFS23 no es un caballo de batalla de alto par. Es un motor ágil, preciso y de respuesta rápida adecuado para cargas más ligeras que necesitan moverse rápidamente y detenerse exactamente. Ese perfil cubre una amplia gama de tareas de automatización y explica por qué la serie HC-MFS se convirtió en una especificación estándar en la clase de máquinas para las que fue diseñada.

Tres características definen el rendimiento del HC-MFS23:

Rotor de baja inercia para una respuesta dinámica rápida. El diseño delgado del rotor minimiza la masa rotacional, lo que reduce directamente la contribución del motor a la inercia total del eje. Esto mejora la relación de inercia entre el motor y la carga, lo que permite que el amplificador de servomotor ejecute ganancias de bucle de control más altas sin inestabilidad. Las ganancias más altas significan un seguimiento de posición más preciso, una estabilización más rápida después de un movimiento y un mejor rechazo de perturbaciones durante movimientos a velocidad constante, todo lo cual se traduce en una calidad de salida más consistente en equipos de automatización de precisión.

Codificador incremental para retroalimentación de posición fiable. El HC-MFS23 utiliza un codificador incremental a juego con la interfaz de retroalimentación del amplificador MR-J2S. El codificador proporciona los datos de posición de alta resolución que el amplificador necesita para cerrar el bucle de posición con precisión a todas las velocidades de funcionamiento. La integridad del codificador es una de las principales razones por las que se prefieren las unidades nuevas para reemplazos críticos para la producción: un codificador que ha acumulado años de ciclos térmicos y vibraciones en servicio tiene un riesgo de falla que un codificador nuevo de fábrica no tiene.

Marco compacto para instalaciones con espacio limitado. La pequeña huella física del HC-MFS23 no es una limitación, es una característica para los fabricantes de máquinas que diseñan sistemas multieje con envolventes estructurales ajustados. Colocar tres o cuatro ejes de servomotor en un marco cartesiano compacto, una pequeña estación de ensamblaje o una carcasa de máquina ajustada es un problema de ingeniería diferente cuando el tamaño del marco del motor trabaja a favor del diseño en lugar de en contra.

Integración de la plataforma MELSERVO

El HC-MFS23 está diseñado para la serie de amplificadores de servomotor MR-J2S, la plataforma MELSERVO de Mitsubishi de la generación que hizo del motor HC-MFS una especificación industrial generalizada. El amplificador MR-J2S maneja todas las funciones de control del motor internamente: regulación de corriente, bucle de velocidad, bucle de posición, procesamiento del codificador y funciones de protección. El controlador de movimiento de la máquina, un PLC MELSEC de Mitsubishi, un controlador de movimiento dedicado o un sistema de terceros con salida de pulsos, envía comandos de posición; el MR-J2S hace el resto.

Varios aspectos de la plataforma MR-J2S son dignos de entender para cualquiera que ponga en marcha o mantenga equipos construidos a su alrededor:

Autoajuste. El MR-J2S incluye una función de autoajuste que estima la relación de inercia de la carga y ajusta los parámetros de ganancia en consecuencia. Ejecutar el procedimiento de autoajuste con la carga real de la máquina conectada después de un reemplazo del motor produce un conjunto de parámetros ajustados que reflejan las características reales del eje ensamblado, una línea de base de puesta en marcha más fiable que la entrada manual de ganancia.

Gestión de parámetros a través de MR Configurator. Los parámetros del amplificador se leen, editan y respaldan a través del software MR Configurator de Mitsubishi. Mantener una copia de seguridad de parámetros actual para cada eje es sencillo con esta herramienta y es la práctica más eficaz para reducir la duración del tiempo de inactividad cuando se requiere un reemplazo del motor.

Especificación del cable del codificador. La interfaz del codificador del HC-MFS23 utiliza un conector y un tipo de cable específicos a juego con el amplificador MR-J2S. La selección del cable debe seguir la especificación de cable de Mitsubishi para esta combinación de motor-amplificador. Sustituir cables no especificados introduce el riesgo de problemas de integridad de la señal del codificador que son intermitentes y frustrantes de diagnosticar.

Dónde se especifica el HC-MFS23

Doscientos vatios de potencia con un perfil de baja inercia y un marco compacto sitúan al HC-MFS23 en un rango de aplicaciones bien definido. Es una especificación recurrente en los siguientes tipos de equipos:

• Ejes rotativos y lineales de unidades pick-and-place
• Posicionamiento de ejes X e Y de robots cartesianos pequeños
• Equipos de dispensación y aplicación de fluidos de precisión
• Ejes de registro de aplicadores de etiquetas e impresoras y aplicadoras
• Herramientas accionadas por servomotor de estaciones de ensamblaje electrónico
• Accionamientos de indexación y posicionamiento de transportadores compactos
• Posicionamiento de etapas de alineación e inspección guiadas por visión
• Ejes de registro y corte de máquinas de envasado de formato pequeño
• Manipulación de componentes semiconductores y posicionamiento de bandejas
• Ejes de desplazamiento de equipos de bobinado y conformado de bobinas

Por qué la condición nueva importa en el abastecimiento de HC-MFS

La serie HC-MFS ha estado en servicio el tiempo suficiente como para que el mercado de reemplazo contenga unidades en todo el espectro de condiciones. Comprender lo que realmente significa cada categoría en la práctica:

Stock antiguo nuevo (este anuncio): Fabricado en fábrica, nunca instalado. Rodamientos con cero horas, codificador en condición original, aislamiento de bobinado no afectado por ciclos de calor operativos. Sin incertidumbre sobre el historial de servicio. La elección correcta cuando la máquina en la que se va a instalar este motor ejecuta producción y el tiempo de inactividad es costoso.

Remanufacturado: Reconstruido a partir de un núcleo usado. La calidad es enteramente una función del proceso de reconstrucción, específicamente si se reemplazaron los rodamientos, se probó y validó el codificador, y se probó el rendimiento de la unidad según las especificaciones antes del envío. Una reconstrucción bien documentada de un centro de renombre es una opción legítima. Una reconstrucción indocumentada de una fuente desconocida no lo es.

Unidad usada / recuperada: Retirado de una máquina desmantelada o desechada, condición desconocida. Adecuado solo cuando no hay nada más disponible y el riesgo de falla temprana es aceptable.

Para cualquier eje donde el costo de una segunda falla (mano de obra de reinstalación, tiempo de inactividad de la máquina, pérdida de producción) exceda la diferencia de precio entre nuevo y remanufacturado, la condición nueva es la opción económica directa.

Notas de reemplazo e instalación

Coincidir con el número de pieza completo. HC-MFS23 con sufijo y códigos de opción específicos es una especificación completa. Si la placa de identificación del motor fallido muestra caracteres adicionales después del número de modelo base, esos caracteres definen el tipo de eje, la configuración del conector o la opción de freno. Obtenga el reemplazo para que coincida con la designación completa de la placa de identificación, no solo con el modelo base.

Hacer una copia de seguridad de los parámetros del amplificador antes de retirar el motor fallido. Los parámetros específicos del eje almacenados en el amplificador MR-J2S (ganancia del bucle de posición, ganancia del bucle de velocidad, constantes de tiempo de aceleración, ancho en posición, límites de par) se configuran para la máquina y el eje específicos. Haga una copia de seguridad de ellos usando MR Configurator antes del desmontaje. Restaurar desde una copia de seguridad después del reemplazo toma minutos. Reconstruirlos manualmente desde cero lleva significativamente más tiempo e introduce el riesgo de errores de parámetros que afectan el rendimiento del eje.

Inspeccionar el cable del codificador durante un reemplazo planificado. En máquinas donde el HC-MFS23 y su conjunto de cables han estado en servicio durante muchos años, el aislamiento del cable del codificador y los contactos del conector tienen la misma antigüedad que el motor. El reemplazo proactivo del cable durante un cambio de motor planificado es menos costoso y menos disruptivo que un evento de tiempo de inactividad posterior causado por fallas del codificador inducidas por el cable poco después de la instalación del nuevo motor.

Ejecutar una verificación manual antes de la operación automática. Después de la instalación y la restauración de los parámetros, mueva el eje a través de su recorrido completo a baja velocidad. Confirme la dirección correcta, el movimiento suave y la ausencia de alarmas del codificador antes de ejecutar cualquier ciclo automático. Este paso detecta errores de cableado y desajustes de parámetros en el modo de operación más seguro posible.

Preguntas frecuentes

P1. ¿Con qué amplificador de servomotor es compatible el Mitsubishi HC-MFS23?

El HC-MFS23 está diseñado para usarse con amplificadores de servomotor de la serie Mitsubishi MR-J2S dentro de la plataforma MELSERVO. La interfaz del codificador y la especificación del conector de este motor coinciden con la familia de amplificadores MR-J2S. Confirme el modelo específico del amplificador y la potencia nominal contra la documentación eléctrica de la máquina antes de la instalación.

P2. ¿Cuál es el beneficio práctico de comprar un HC-MFS23 nuevo en comparación con una unidad remanufacturada?

Una unidad nueva tiene rodamientos, codificador y bobinados originales de fábrica sin horas de servicio acumuladas ni desgaste. Una unidad remanufacturada se reconstruye a partir de un núcleo usado; la calidad depende del alcance de la reconstrucción y de los estándares del reconstructor. Para ejes de producción donde una segunda falla causaría un tiempo de inactividad significativo, la condición nueva elimina la incertidumbre del historial de servicio que portan las unidades remanufacturadas.

P3. ¿Es el HC-MFS23 compatible con amplificadores de servomotor Mitsubishi más nuevos como las series MR-J4 o MR-JE?

El HC-MFS23 utiliza una interfaz de codificador a juego con la generación de amplificadores MR-J2S. La compatibilidad con amplificadores MR-J4 o MR-JE depende de si hay disponible una opción de conversión o interfaz de codificador adecuada para esos accionamientos. Para máquinas donde el amplificador MR-J2S es funcional, obtener el HC-MFS23 correcto para ese amplificador es el camino más sencillo. Consulte la documentación de compatibilidad de Mitsubishi Electric para configuraciones entre generaciones.

P4. ¿Es necesario reconfigurar el amplificador MR-J2S después de instalar un HC-MFS23 de reemplazo?

Los parámetros específicos del eje almacenados en el amplificador MR-J2S (ganancias, límites, ajustes de aceleración) deben restaurarse a partir de una copia de seguridad de parámetros realizada antes de retirar el motor. El amplificador no rellena automáticamente estos valores desde el motor. Después de restaurar los parámetros, se recomienda ejecutar el procedimiento de autoajuste del amplificador con la carga de la máquina conectada para confirmar que los ajustes de ganancia son apropiados para el eje reensamblado.

P5. ¿Qué se debe verificar antes de devolver la máquina a producción después de un reemplazo de motor?

Restaure los parámetros del amplificador desde una copia de seguridad actual, luego mueva el eje manualmente a través de su rango de recorrido completo a baja velocidad. Confirme la dirección correcta del movimiento, la velocidad suave y la ausencia de alarmas del codificador. Verifique el comportamiento de los límites de recorrido del software en ambos extremos del recorrido del eje. Complete esta verificación manual con éxito antes de habilitar la operación del ciclo automático.
